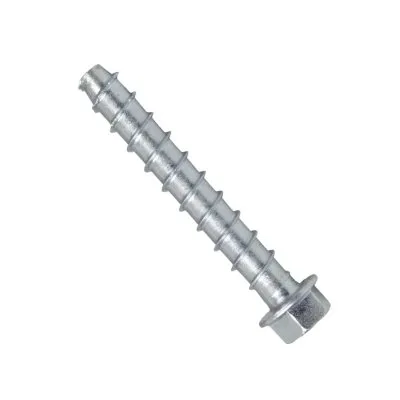

Vis béton option 1 - THD M16-130/15 - Réf. THD16130

Référence
THD16130
Fabrication
française
Marque
SIMPSON Strong-Tie
Matériau
Acier électrozingué.
Revêtement
Zingué blanc A2K
Empreinte
tête hexagonale
Diamètre embase
11mm
Épaisseur maximale, tfix1
5mm
Épaisseur maximale, tfix2
-
Taille d’empreinte
SW-8
Diamètre de la tête
11mm
Longueur du filet
37mm
Prof. d’ancrage nominal [hnom]
35mm
Type de tête
tête hexagonale avec embase
Diamètre de pré-perçage df
7mm
Prof. d’ancrage nominal, hnom2
-
Couple de serrage max. recommandé de la visseuse électrique, Tmax1
75Nm
Épaisseur minimale du matériau-support, [hmin]
100mm
Distance minimale du bord, cmin
30mm
Prof. du trou de perçage, h1
40mm
Prof. du trou de perçage, h2
-
Épaisseur minimale du matériau-support, hmin2
-
Couple de serrage max. de la visseuse électrique, Tmax2
-
Diamètre nominal du foret, d0
5,0mm
Classe de résistance au feu
F120/R120
Évaluation technique européenne
ATE-15/0784
Homologation DIBt allemand
Z-21.1-2103
Homologation pour sprinklers
Oui
Homologation sismique cat.
-
Diamètre maximal du trou de la pièce à fixer (df)
-
Epaisseur maximale des pièces à fixer (tfix)
15mm
Diamètre du filetage
-
Bohrdurchmesser [mm]
16mm
Profondeur minimale de perçage
130mm
Profondeur d’ancrage
86mm
Ouverture de clé sur plat
24mm
Couple de serrage [Tinst] [Nm]
280
Impact clé à choc (7) [Nm]
≤ 515
Distance entraxes caractéristique (5) [mm]
258mm
Distance entraxes minimale [mm]
100mm
Distance au bord caractéristique [mm]
129mm
Distance au bord minimale [mm]
100mm
Epaisseur minimale du support [mm]
180mm

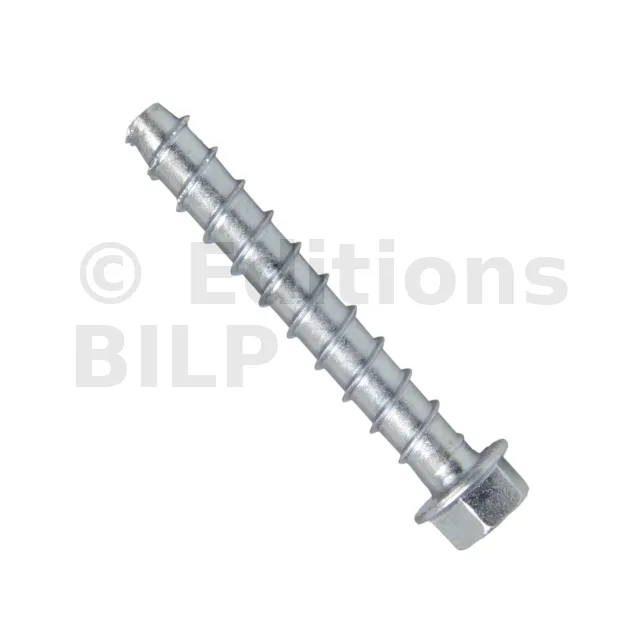

Vis béton option 1 THD

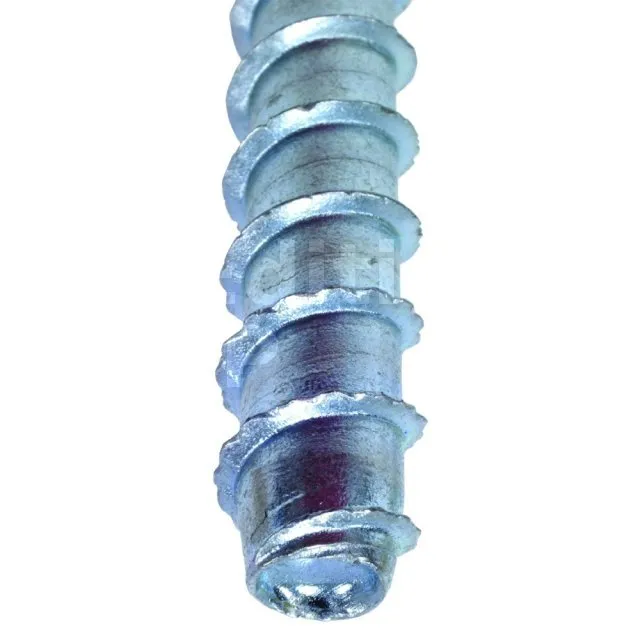

La vis béton THD est un système de fixation par verrouillage de forme pour charges lourdes dans le béton fissuré et non fissuré. Elle permet une mise en œuvre plus rapide que les chevilles standards pour des applications permanentes ou provisoires. Le filetage en dents de scie assure un accroche très performante.

Caractéristiques

Matière

Acier électrozingué.

Avantages

Mise en œuvre plus rapide qu’une cheville traditionnelle.
Fixation esthétique grâce à la tête hexagonale.
Rondelle large intégrée pour un plaquage parfait de la pièce à fixer.
Vis démontable pour fixations temporaires.
Faible entraxe et distance aux bords.
Mise sous charge immédiate.

Certification

Déclaration de performance (DoP) :FR-dop-e12-0060
Agrément technique (ATE) :ETA-12-0060

Application

Support

Béton fissuré et non fissuré.

Domaines d’utilisation

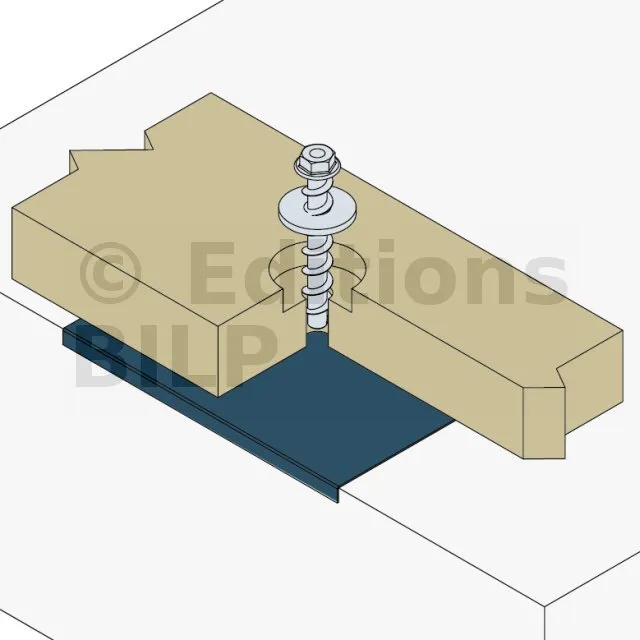

Fixations temporaires : calles de banches, étais.

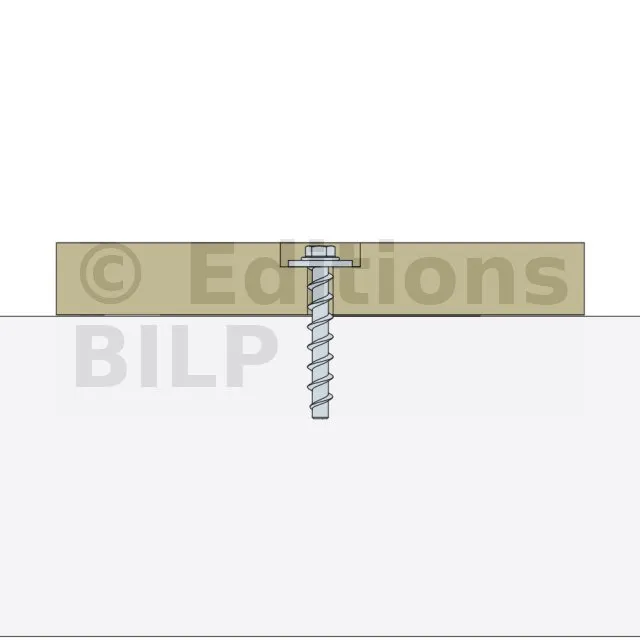

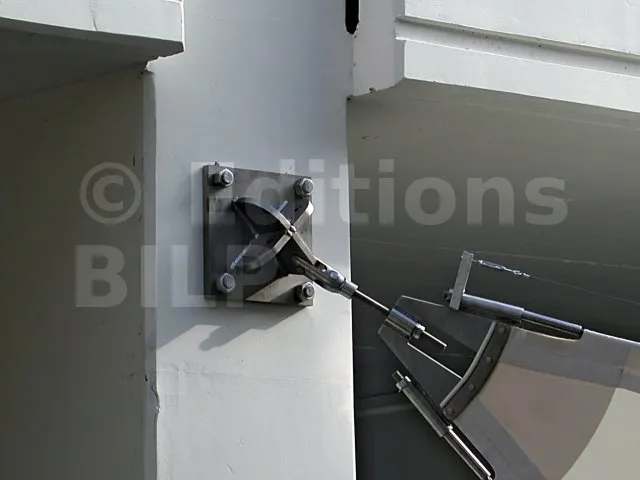

Fixations lourdes : sabots de charpente, machines, gardes corps.
Fixations en série : chemins de câbles, sièges de stades et salles, mains courantes, racks et consoles.

Données techniques

Dimensions

Références	Code article	Diamètre du filetage [mm]	Longueur [mm]	Epaisseur maximale de la pièce à fixer [mm]	Diamètre maximale de la pièce à fixer [mm]	Diamètre de perçage x profondeur minimale de perçage [mm]	Cdt. boite
THD M8-70/5	THD08070	10.3	70	5	12	8 x 75	50
THD M8-80/15	THD08080	10.3	80	15	12	8 x 75	50
THD M8-120/55	THD08120	10.3	120	55	12	8 x 75	50
THD M8-140/75	THD08140	10.3	140	75	12	8 x 75	50
THD M8-160/95	THD08160	10.3	160	95	12	8 x 75	50
THD M10-80/5	THD10080	12.5	80	5	14	10 x 85	50
THD M10-90/15	THD10090	12.5	90	15	14	10 x 85	50
THD M10-100/25	THD10100	12.5	100	25	14	10 x 85	50
THD M10-120/45	THD10120	12.5	120	45	14	10 x 85	50
THD M10-140/65	THD10140	12.5	140	65	14	10 x 85	50
THD M10-160/85	THD10160	12.5	160	85	14	10 x 85	50
THD M10-170/95	THD10170	12.5	170	95	14	10 x 85	50
THD M12-110/15	THD12110	14.4	110	15	16	12 x 105	20
THD M12-130/35	THD12130	14.4	130	35	16	12 x 105	20
THD M12-150/55	THD12150	14.4	150	55	16	12 x 105	20
THD M12-190/95	THD12190	14.4	190	95	16	12 x 105	20
THD M16-130/15	THD16130	19.6	130	15	22	16 x 130	10
THD M16-150/35	THD16150	19.6	150	35	22	16 x 130	10

Références	Diamètre nominal du foret, d0[mm]	prof du trou de perçage h standard[mm]	Diamètre du trou de passage dans l’élément à fixer, df[mm]	Taille d’empreinte
48381	5	40	7	8
48383	5	50/40	7	8
48385	5	50/40	7	8
48387	5	50/40	7	8
48405	8	75/60	12.5	13
49816	5	50/40	7	8
49846	6	40	9	10
48389	6	40	9	10
48391	6	40	9	10
48393	6	65/40	9	10
48397	6	65/40	9	10
49817	6	65/40	9	10
49821	6	65/40	9	10
48399	8	60	12,5	13
48401	8	75/60	12.5	13
48403	8	75/60	12.5	13
48453	8	75/60	12.5	13
48455	8	75/60	12.5	13
48457	8	75/60	12.5	13
48459	8	75/60	12.5	13
48407	10	85	14.5	15
48409	10	100/85	14.5	15
48411	10	100/85	14.5	15
48413	10	100/85	14.5	15
48415	10	100/85	14.5	15
48461	10	100/85	14.5	15
49819	6	65/40	9	10
49848	14	125/110	19	21
48417	14	125/110	19	21
48419	14	125/110	19	21
48421	14	125/110	19	21
48423	18	160	23	24
48425	18	160	23	24
48427	18	160	23	24
41186
48463	10	100/85	14,5	19
48465	10	100/85	14,5	19
48467	10	100/85	14,5	19
48469	10	100/85	14.5	19
48471	10	100/85	14,5	19

Résistance de calcul

Références	Résistance de calcul
	Traction - NRd [kN]								Cisaillement - VRd [kN]								Moment de flexion – MRd [Nm]
	Béton fissuré				Béton non fissuré				Béton fissuré				Béton non fissuré
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
THD M8-70/5	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-80/15	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-120/55	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-140/75	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-160/95	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M10-80/5	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-90/15	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-100/25	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-120/45	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-140/65	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-160/85	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-170/95	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M12-110/15	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-130/35	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-150/55	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-190/95	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M16-130/15	13.9	16.9	19.6	21.5	16.7	20.3	23.5	25.8	38.3	46.7	46.7	46.7	46.7	46.7	46.7	46.7	214.9
THD M16-150/35	13.9	16.9	19.6	21.5	16.7	20.3	23.5	25.8	46.7	46.7	46.7	46.7	46.7	46.7	46.7	46.7	214.9

1) Les résistances design ont été calculées en utilisant les coefficients partiels de sécurité pour les résistances données dans l’ETE-12/0060
2) Les résistances recommandées ont été calculées en utilisant les coefficients partiels de sécurité pour les résistances données dans l’ETE-12/0060 et avec un coefficient de sécurité sur les actions de γF=1.4.
3) Les valeurs de charges sont valides pour un béton non renforcé et renforcé avec un espacement des barres s ≥ 15 cm (tout diamètre) ou avec un espacement des barres s ≥ 10 cm, si le diamètre de barre est de 10 mm ou inférieur.
4) Pour les charges combinées traction et cisaillement, ou les groupes d’ancrages et /ou en cas d’influence des bords, un calcul doit être effectué suivant l’ETAG001, Annexe C, méthode de calcul A ou suivant le CEN/TS 1992-4:2009 méthode de calcul A. Les ancrages exposés au feu doivent être calculés suivant l’EOTA -TR 020:2004 ou CEN/TS 1992-4:2009 Annexe D. Our les détails, voir l’ETA-12/0060.

Montage

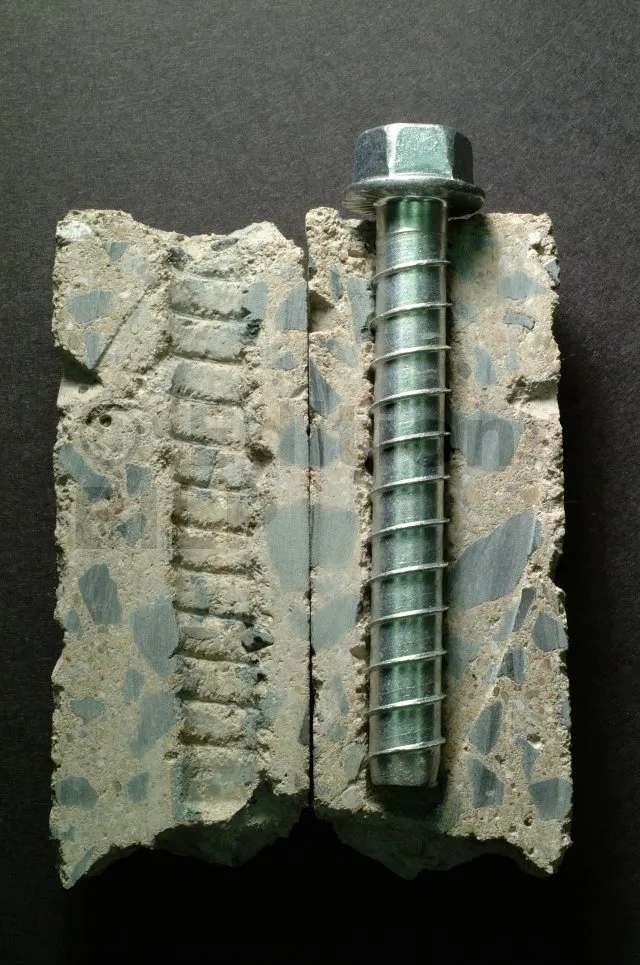

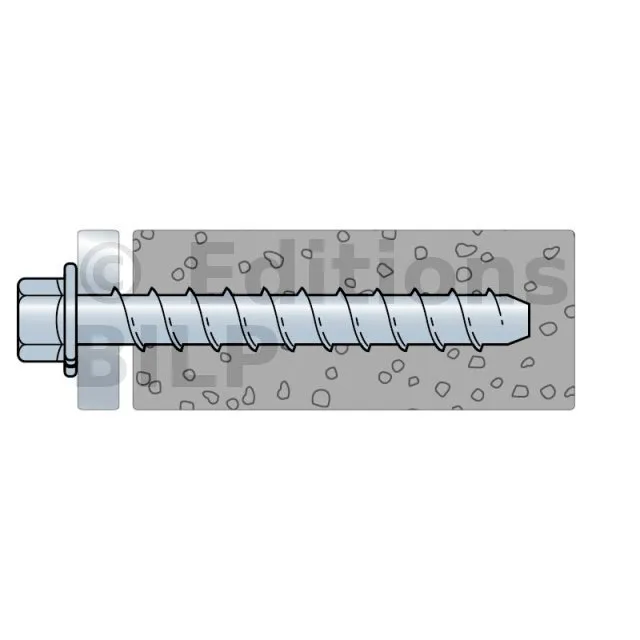

Fixation selon le principe de verrouillage de forme : le filet de la vis taraude le support d’ancrage lors du serrage de celle-ci.
Ouverture de la clé : voir tableau ci-dessous (SW13 à 24)

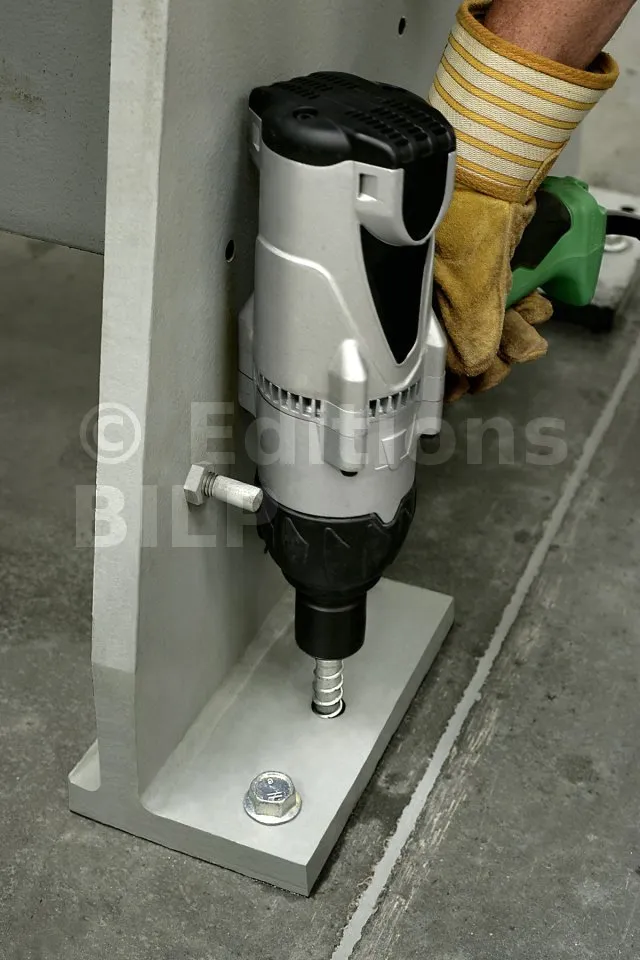

L’utilisation d’une boulonneuse est nécessaire dans le béton. (pas de visseuse à chocs)

Données d’installation

Références	Diamètre de perçage [mm]	Profondeur minimale de perçage [mm]	Diamètre de perçage de la pièce à fixer (au travers) [mm]	Ouverture de clé sur plat	Couple de serrage [Nm]	Impact clé à choc (7) [Nm]	Profondeur d’ancrage [mm]	Distance entraxes caractéristique(5) [mm]	Distance entraxes mini [mm]	Distance au bord caractéristique [mm]	Distance au bord minimale [mm]	Epaisseur minimale du support [mm]
THD M8-70/5	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-80/15	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-120/55	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-140/75	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-160/95	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M10-80/5	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-90/15	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-100/25	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-120/45	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-140/65	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-160/85	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-170/95	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M12-110/15	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-130/35	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-150/55	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M12-190/95	12	105	16	18	NA	≤ 515	70	210	80	105	80	150
THD M16-130/15	16	130	22	24	280	≤ 515	86	258	100	129	100	180
THD M16-150/35	16	130	22	24	280	≤ 515	86	258	100	129	100	180
