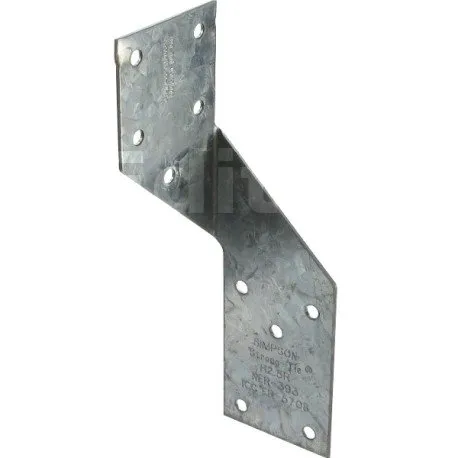

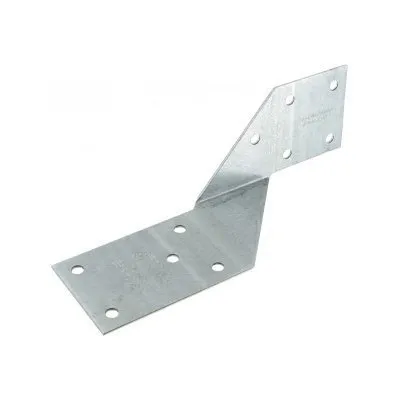

Equerre pour fermettes et chevrons - Réf. H2.5A_100

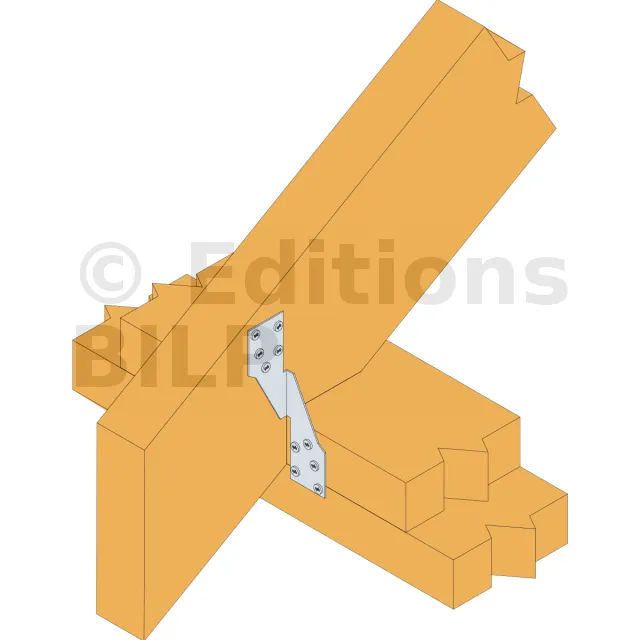

Conçue pour la fixation des fermettes et chevrons soumis à des vents extrêmes, l’équerre pour fermettes et chevrons reste toutefois utilisable dans de nombreuses configurations où deux éléments de bois se croisent.
- RéférenceH2.5A_100
- Epaisseur1.2mm
- FabricationFrançaise
- MatériauAcier galvanisé
- MarqueSIMPSON Strong-Tie
- Largeur (A)35mm
- Profondeur (C)55mm
- Largeur (D)55mm
- Hauteur (B)150mm
- Perçages Ø4.1 ailes C5
- Perçages Ø4.1 ailes D5
Caractéristique
Agréments techniques : ETE-07/0137
Matière
- Acier galvanisé,
- Épaisseur : 1,2 mm.
Données techniques

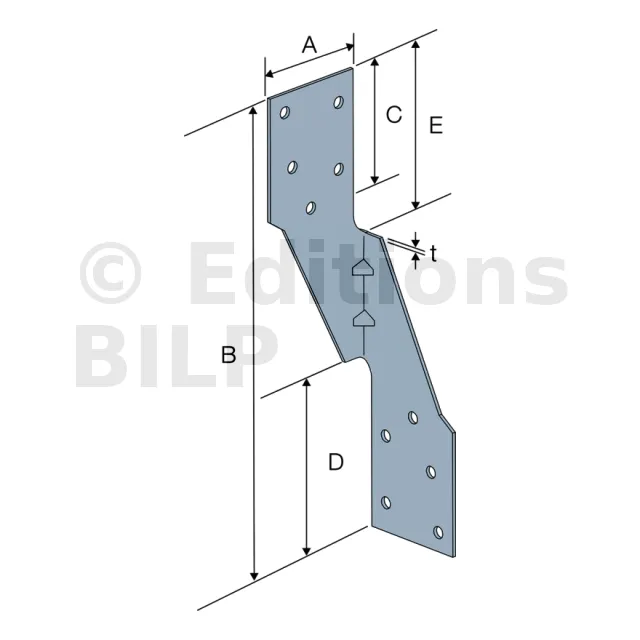

Dimensions produits
| Références | Dimensions [mm] | Perçages ailes C | Perçages ailes D | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø4.1 | Ø4.1 | |
| H2.5A | 35 | 150 | 55 | 55 | 1.2 | 5 | 5 |

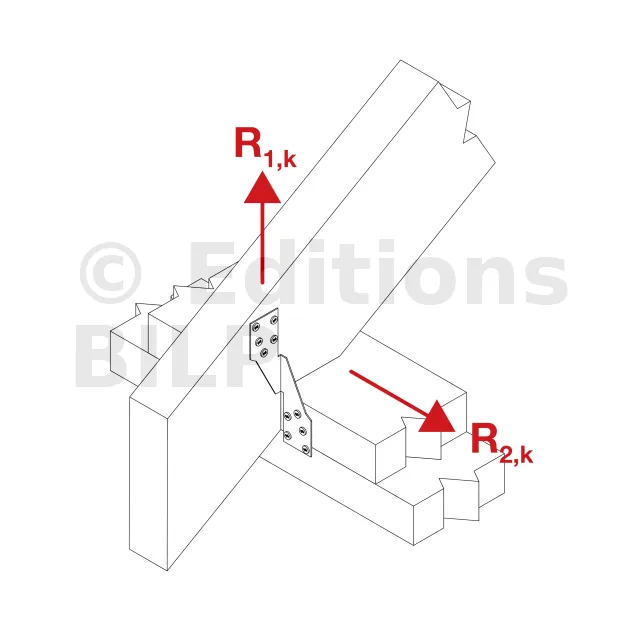

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile C | Aile D | R1.k | R2.k = R3.k | |||
| Qté | Qté | CNA3.1x35 | N3.75x30 | CNA3.1x35 | N3.75x30 | |
| H2.5A | 5 | 5 | 2.71 | 2.39 | 0.6 | 0.6 |
Les valeurs du tableau sont valables pour 2 H2.5A. Dans le cas où il n’y a qu’une seule équerre, la valeur au soulèvement est divisée par 2.
