Terrasse en Robinier sur poutres porteuses

Bruno Caillard

Voici un extrait gratuit du guide de construction :

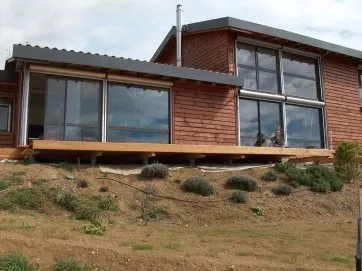

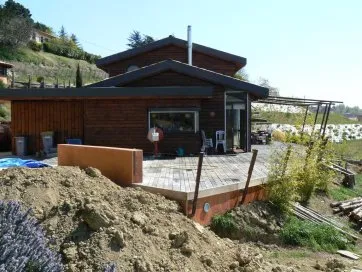

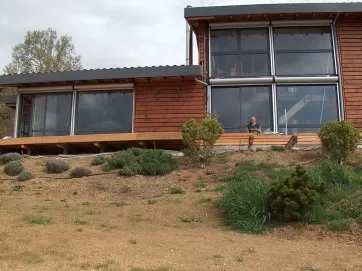

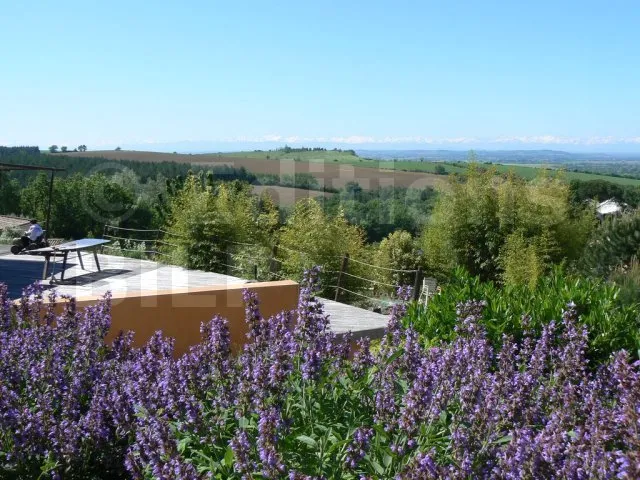

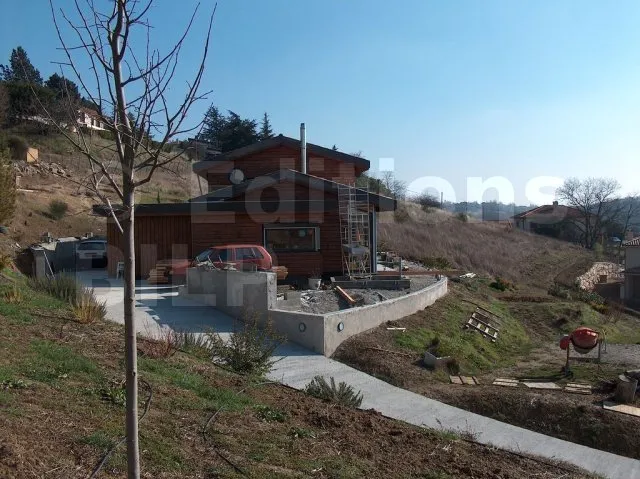

Nous avons commencé cette terrasse en bois en 2003. Elle entoure une maison ossature-bois et s’appuie en haut d’un talus. Elle comporte une partie Sud devant un salon et une partie Ouest en forme de proue de bateau.

Pour les lames de terrasse, nous avons choisi le Robinier. Pour la structure, du Douglas non traité.

Maçonnerie

Sur cette terrasse, la partie Maçonnerie est importante, avec des murs pour les contours de la proue, et des trottoirs en béton pour boucher l’espace entre la maison (sur pilotis) et le sol.

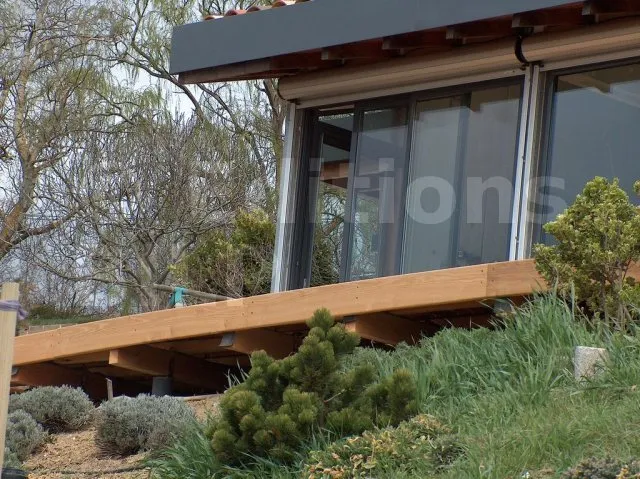

Dans un 1er temps, nous n’avons pas fait courir un muret tout le long de la terrasse. Au début, on voyait le dessous de la terrasse et cela lui donnait un côté aérien. Dans un second temps, j’ai réalisé un muret de parpaings pour combler cet espace. Le résultat esthétique est meilleur.

Perçage des trous à la tarière pour les plots béton
Isa à la bétonnière
Isa les gros bras



Blurp !
Mon Maçon préféré

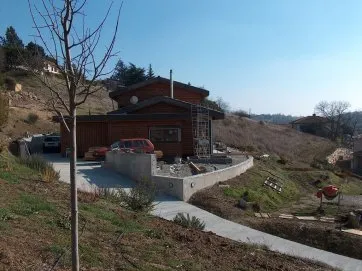

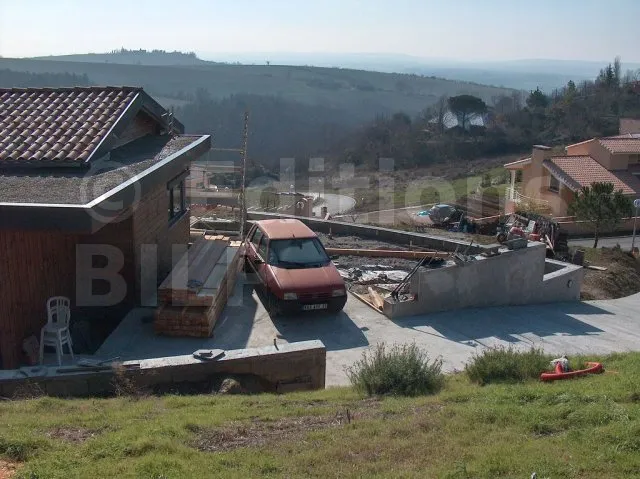

Vue de la maçonnerie de la proue

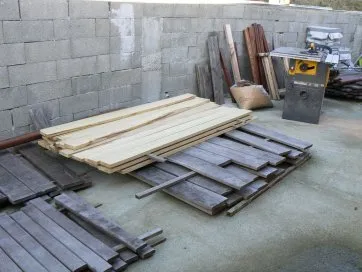

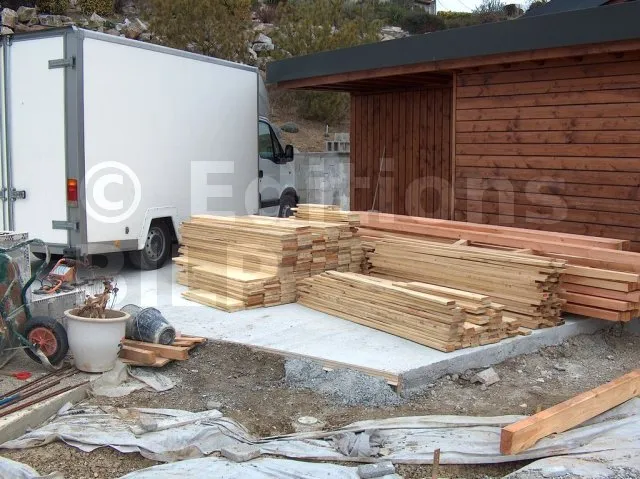

Stockage du bois de structure

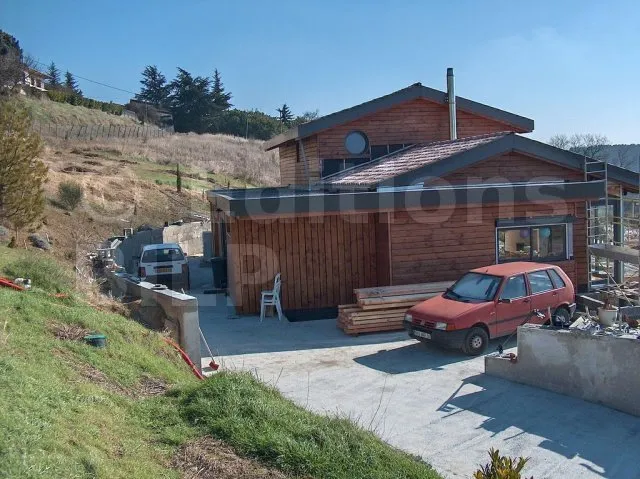

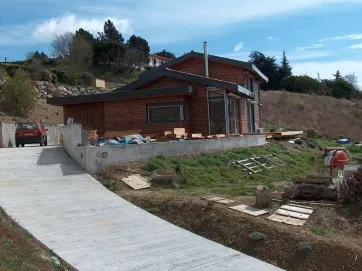

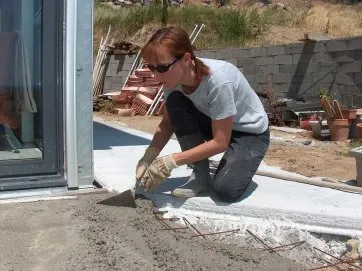

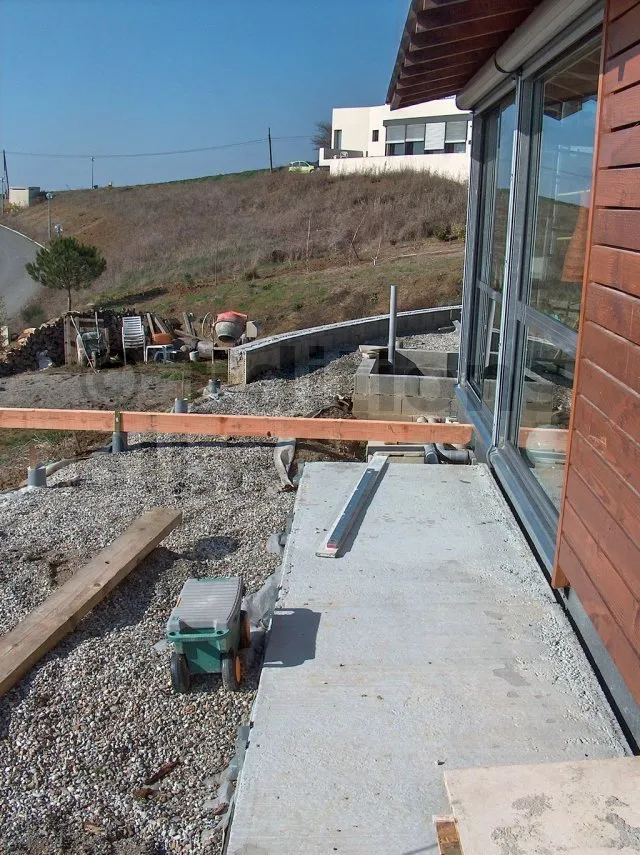

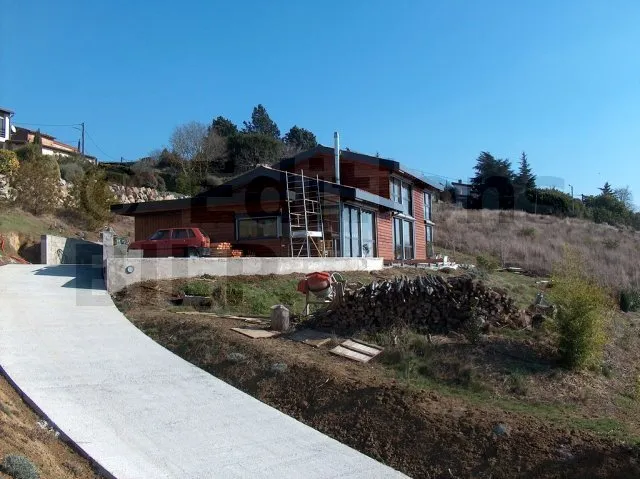

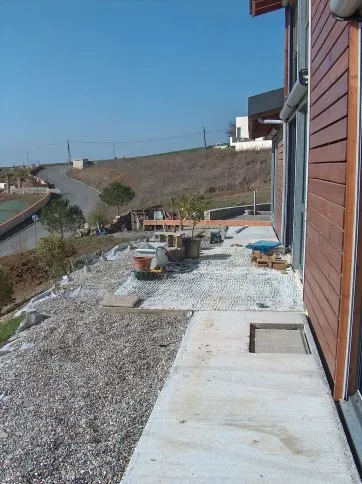

Nous avons réalisé des trottoirs béton autour de la maison

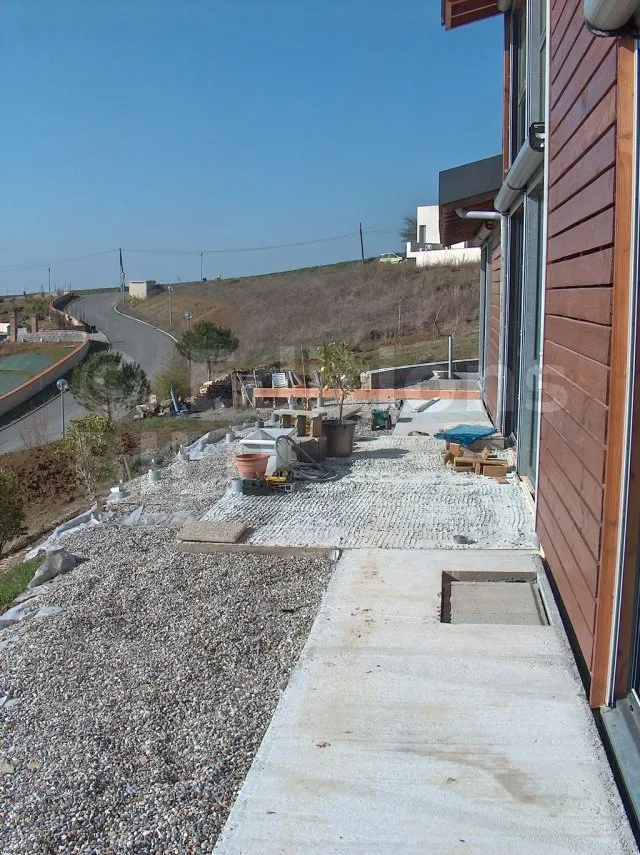

Trottoir béton avec aperçu sur une trappe de visite
La proue avec la cuve de récupération d’eau

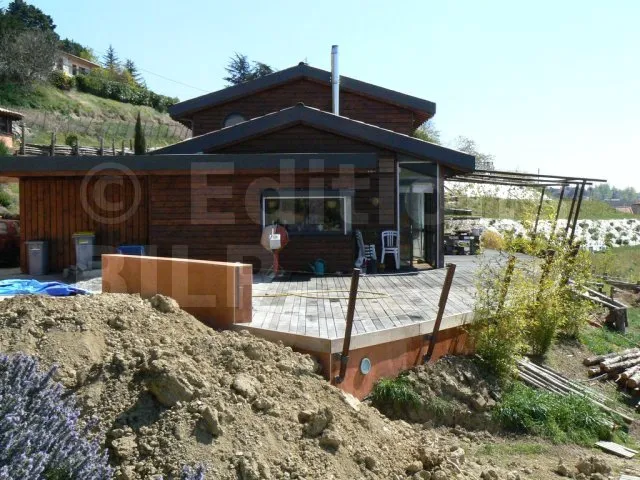

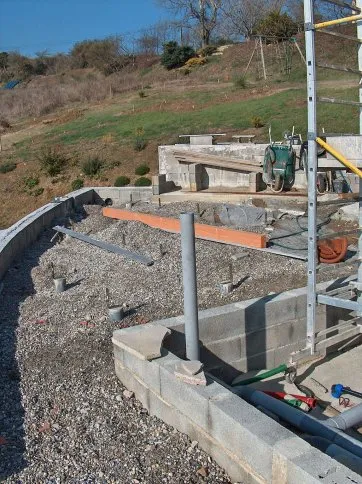

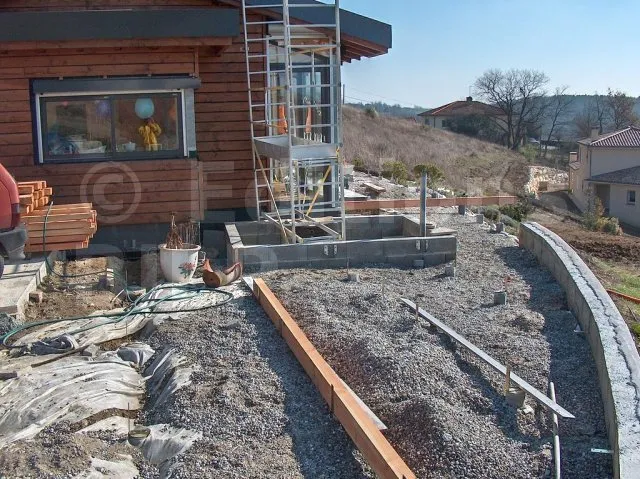

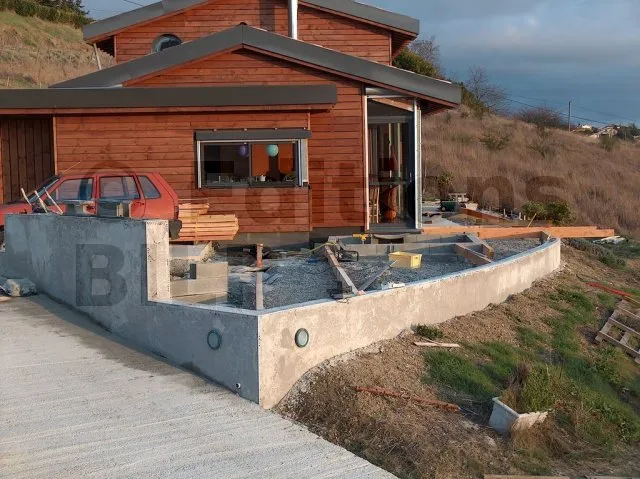

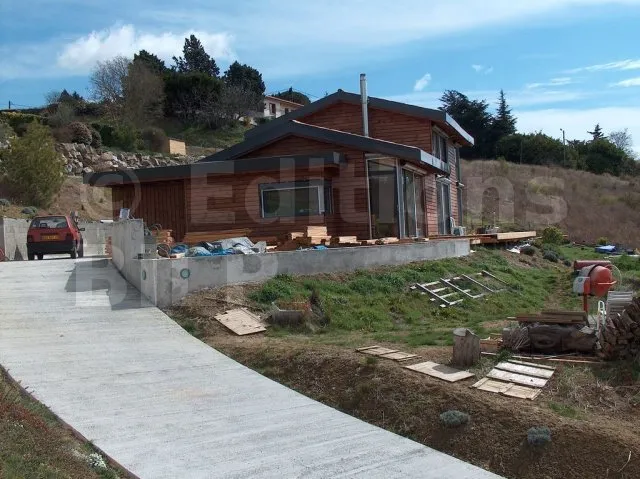

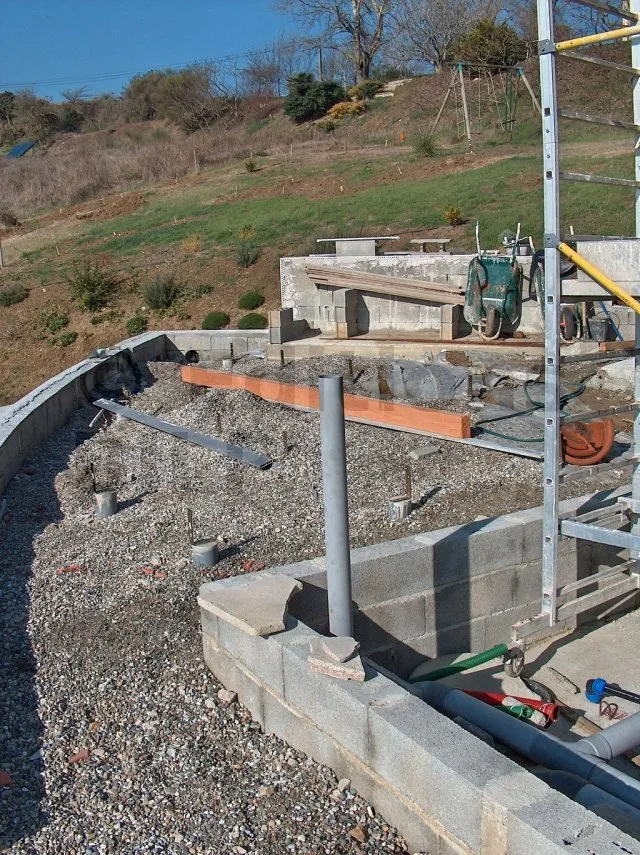

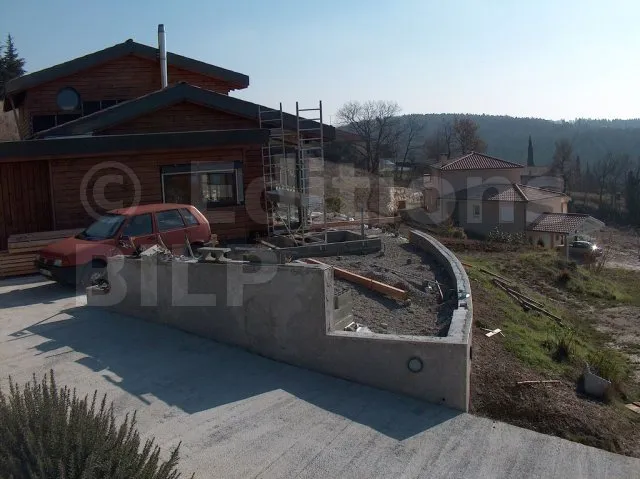

La proue est délimitée par un mur en parpaings

Pose des poutres porteuses

A l’époque de la construction, on trouvait difficilement des poutres et solives traitées classe 4, et ces produits étaient très chers. Donc pour la structure, nous avons choisi du Douglas non traité que nous avons fait scier aux dimensions.

Si c’était à refaire : je reprendrai du Douglas car plusieurs années plus tard, les poutres n’ont pas bougé.

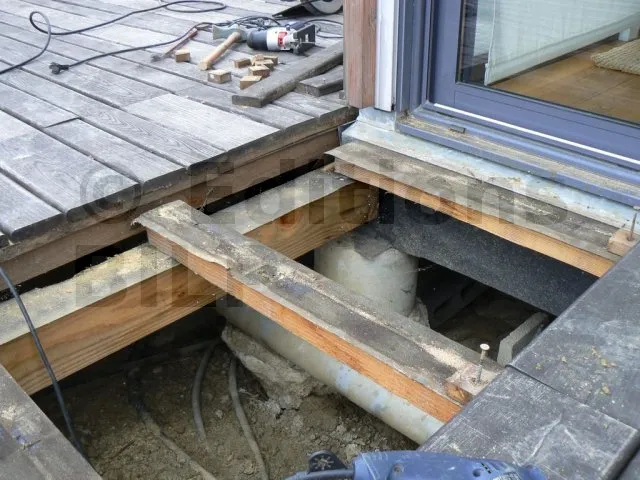

Mais je me dois d’insister sur le fait que cela représente un risque. Par exemple, j’ai du remplacer une solive qui a pourri en moins de trois ans. Il y avait un bandeau fixé contre cette solive et l’humidité stagnait. De plus, la solive était sciée dans de l’aubier à 80%.

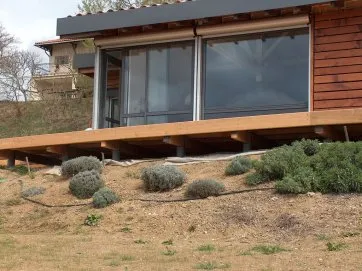

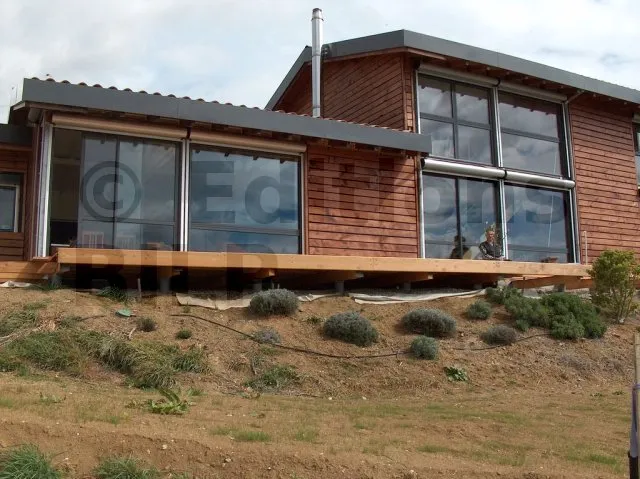

Début du montage des poutres porteuses
La proue, pleine face
A gauche, les lames en Robinier, au milieu les tasseaux en Robinier, à droite les solives en Douglas

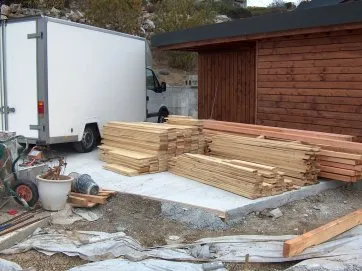

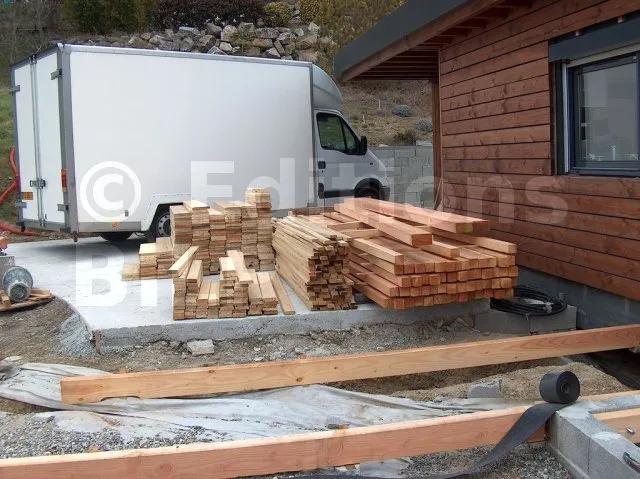

Au fond, la camionnette en location qui m’a servi à aller chercher les lames de terrasse en Aveyron

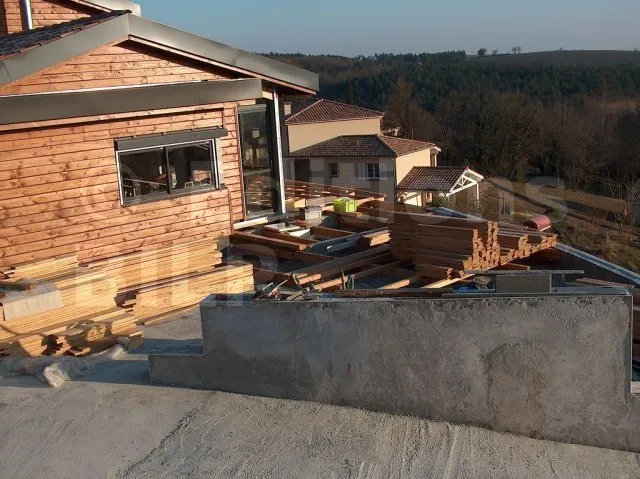

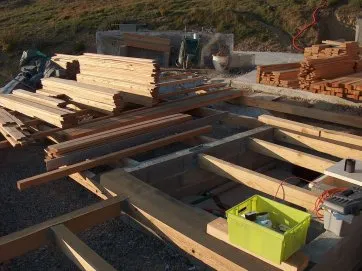

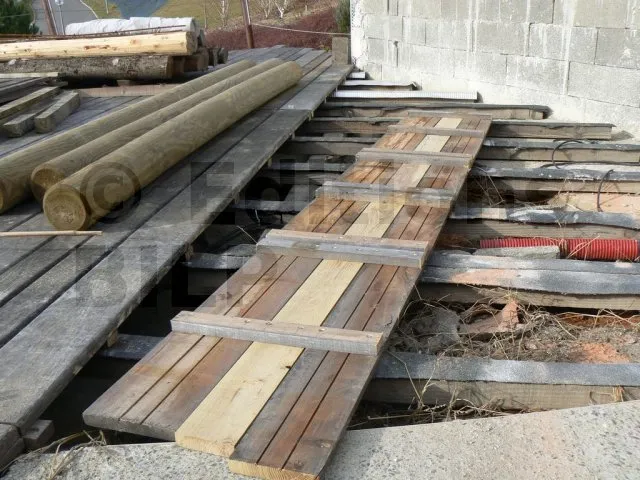

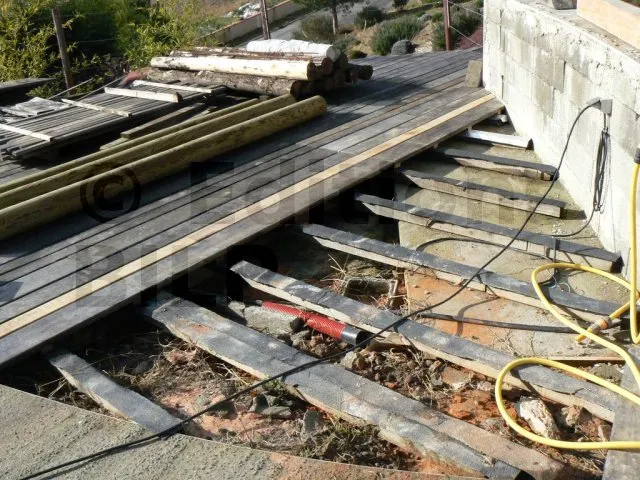

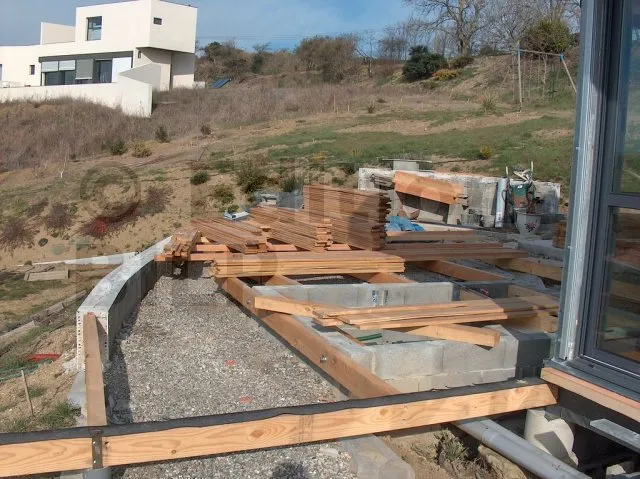

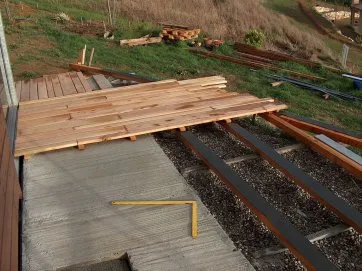

Les lames sont stockées temporairement sur les poutres porteuses

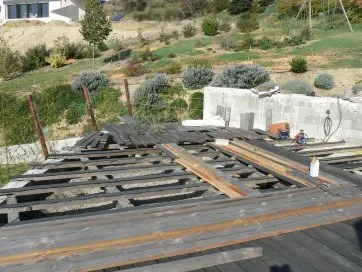

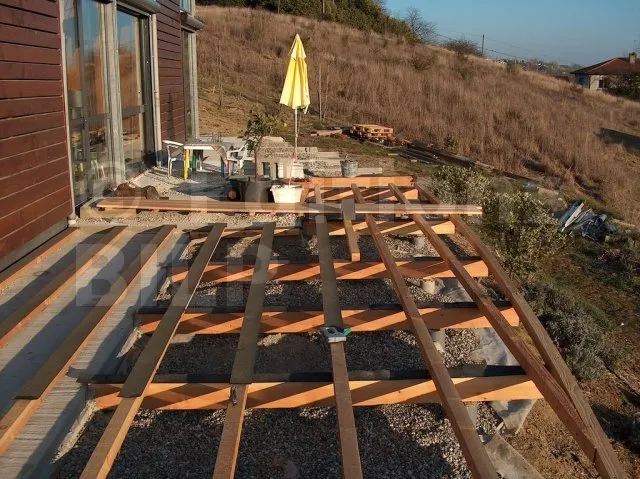

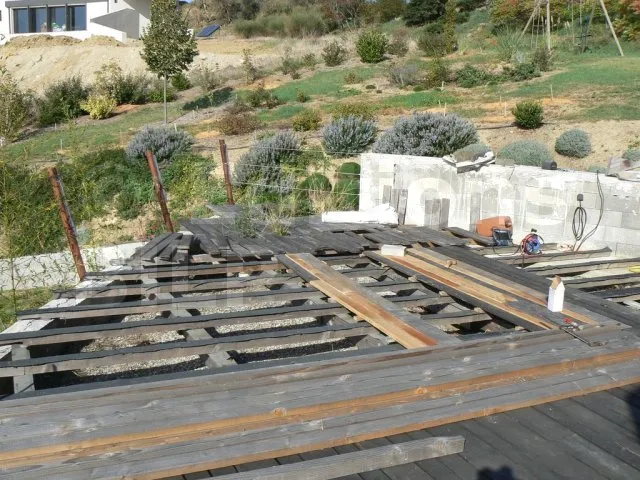

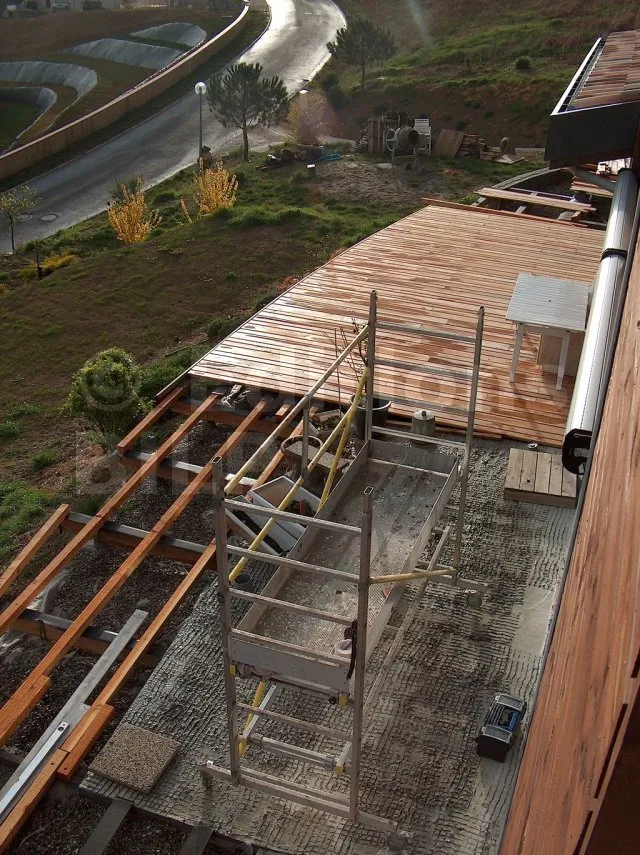

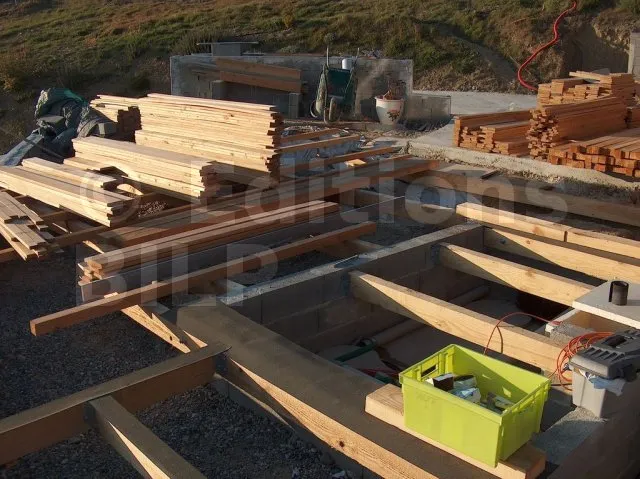

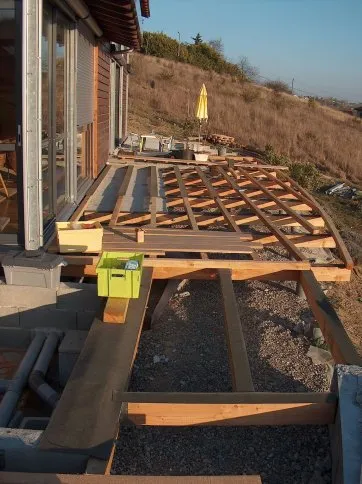

Pose des solives sur les poutres porteuses

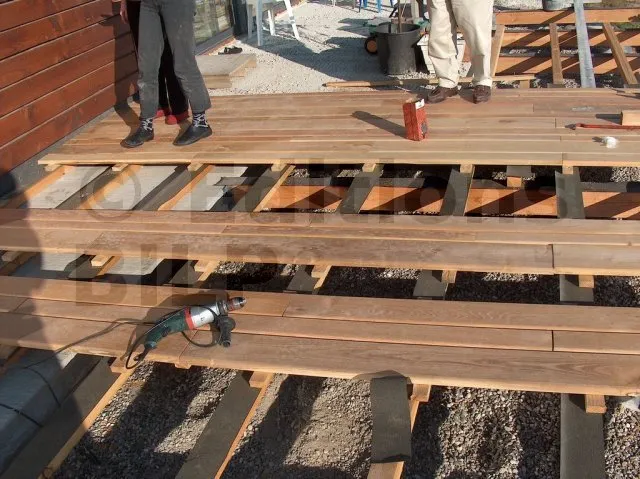

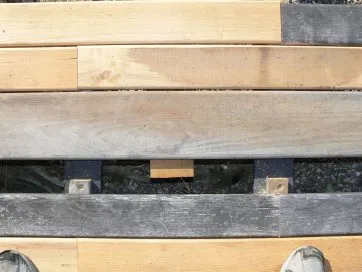

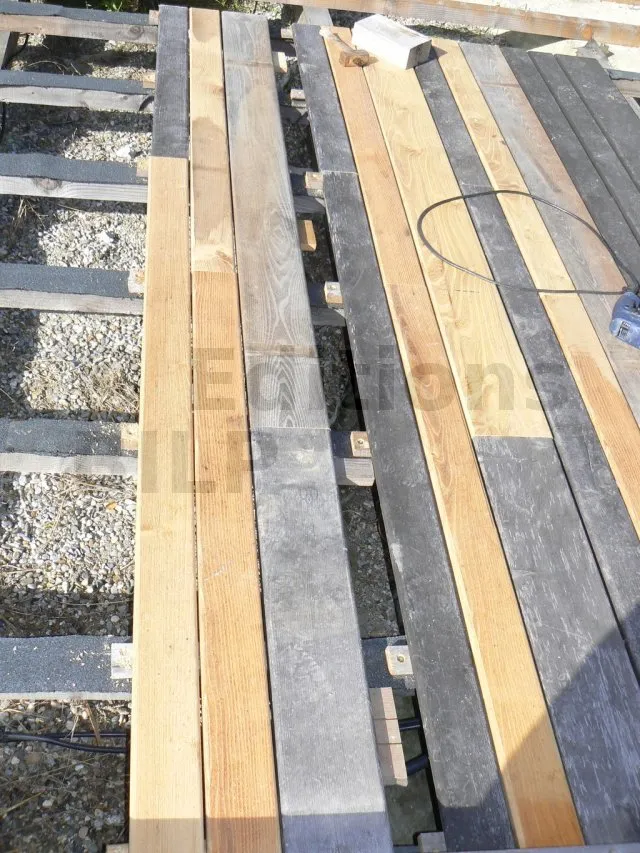

Les solives sont fixées sur les poutres porteuses

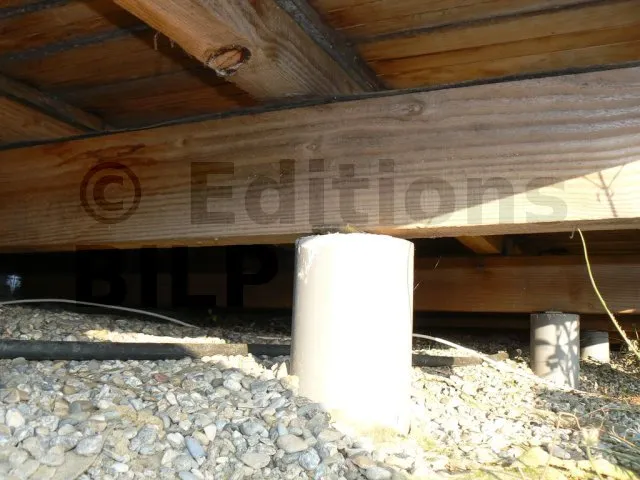

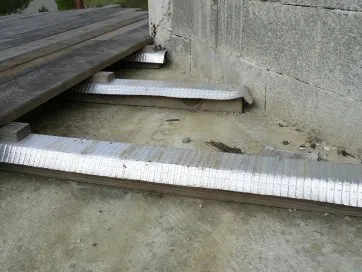

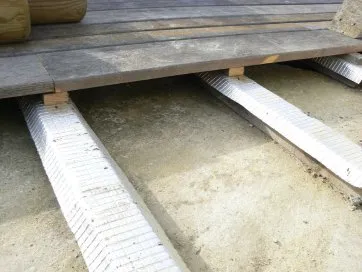

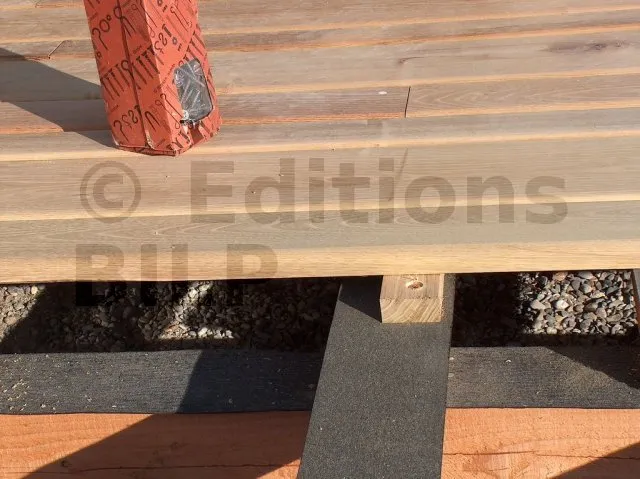

Le dessus des poutres porteuses est protégé avec des bandes bitumeuses

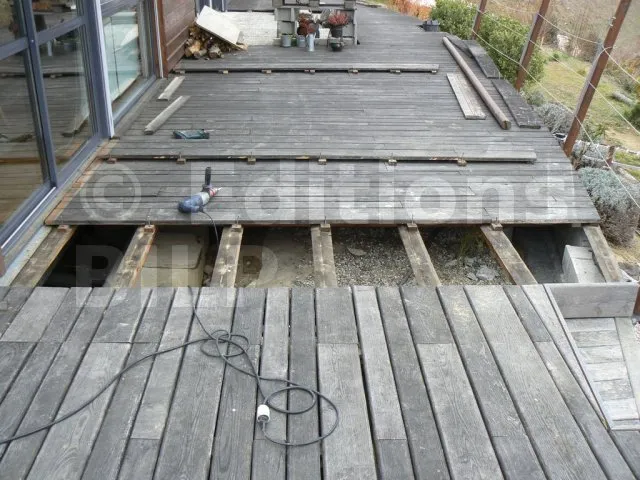

Fabrication des panneaux

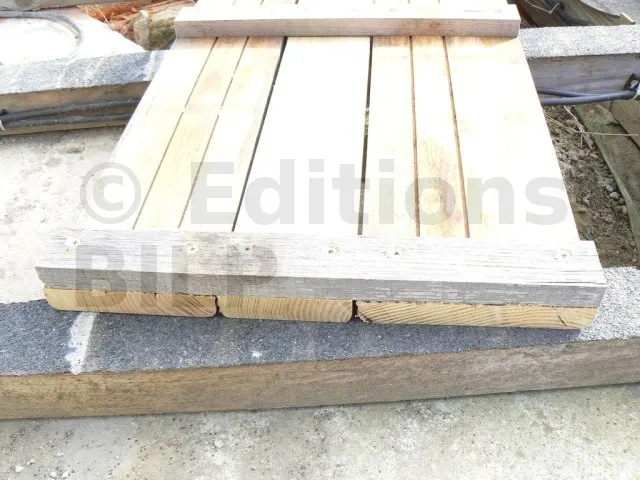

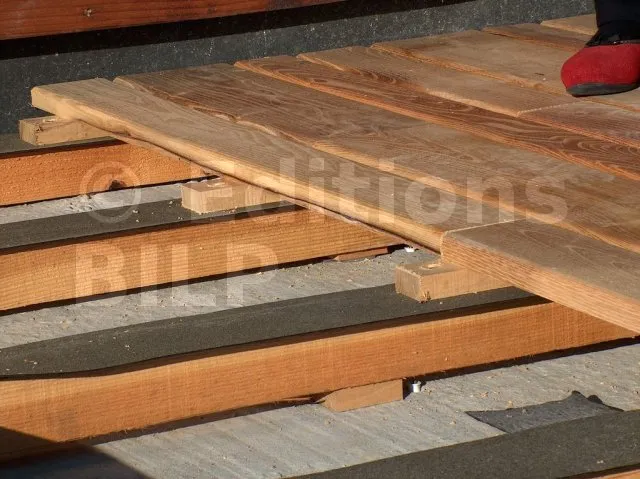

Les panneaux sont formés de 3 à 4 lames assemblés par le dessous avec des tasseaux en Robinier. Il n’y a donc aucune vis apparentes. Les panneaux font jusqu’à 5m de long. Chaque panneau vient s’enficher dans le panneau précédent, les tasseaux formant un système mâle-femelle.

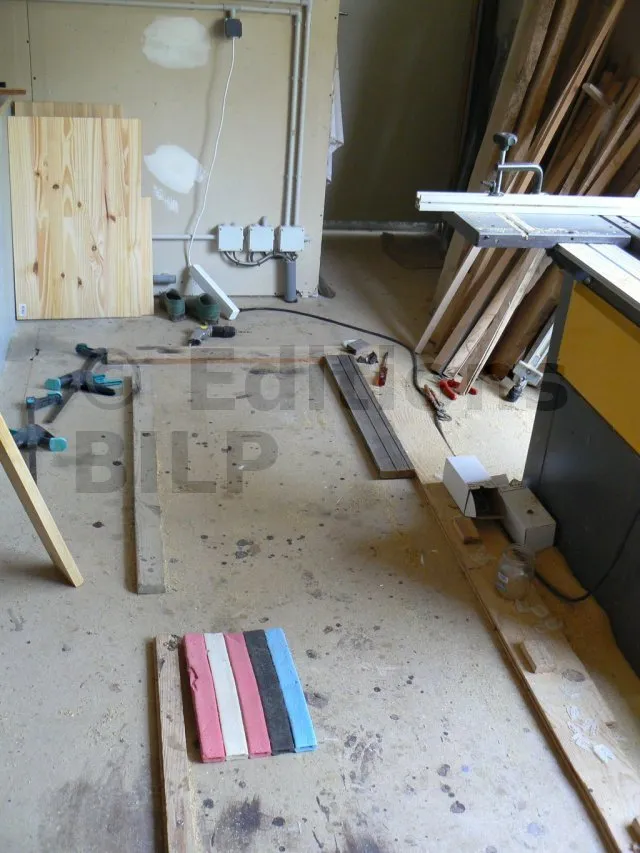

Dans mon atelier
Planches en Robinier en attente de toupie

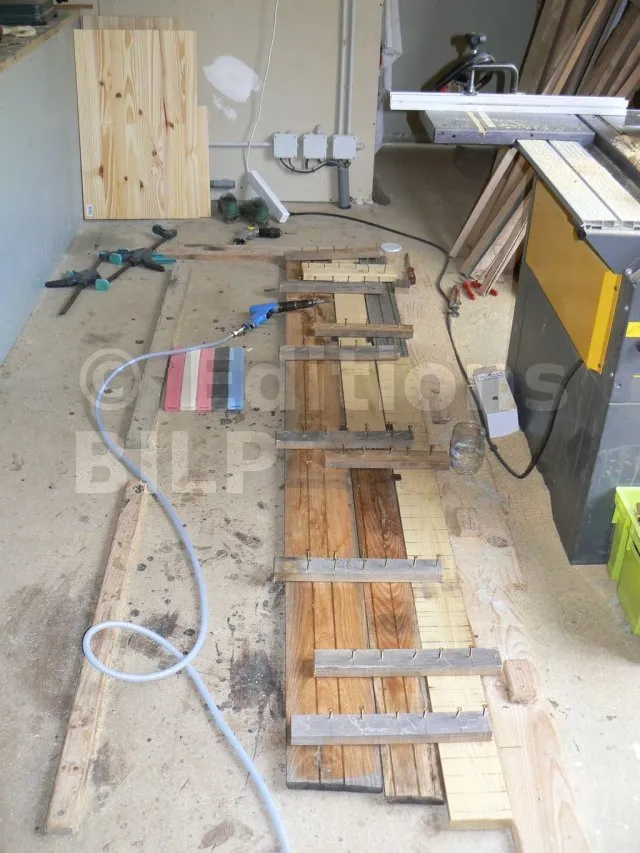

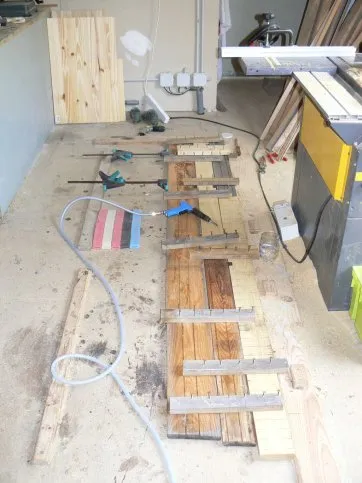

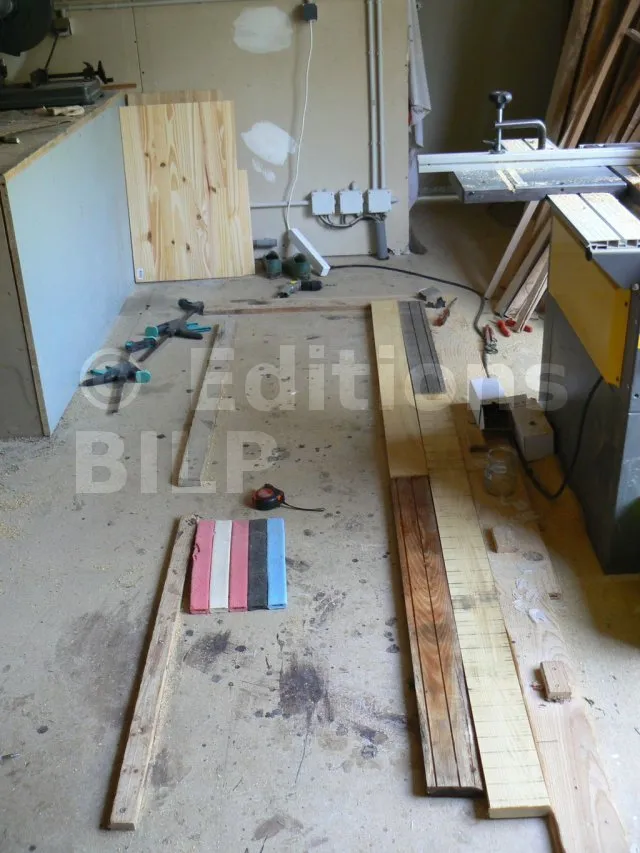

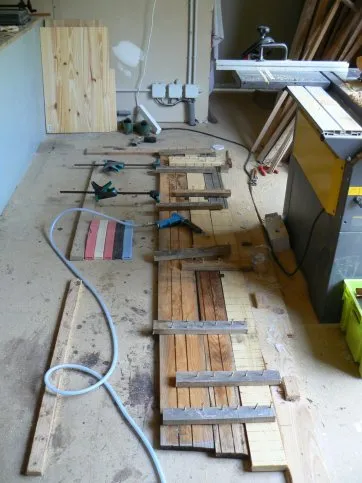

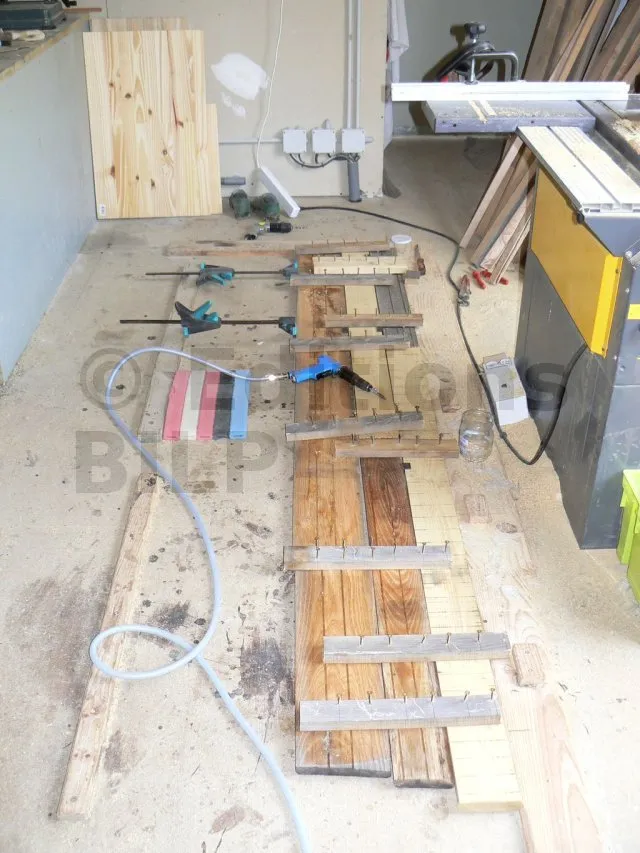

Règles de montage des panneaux, fixée au sol

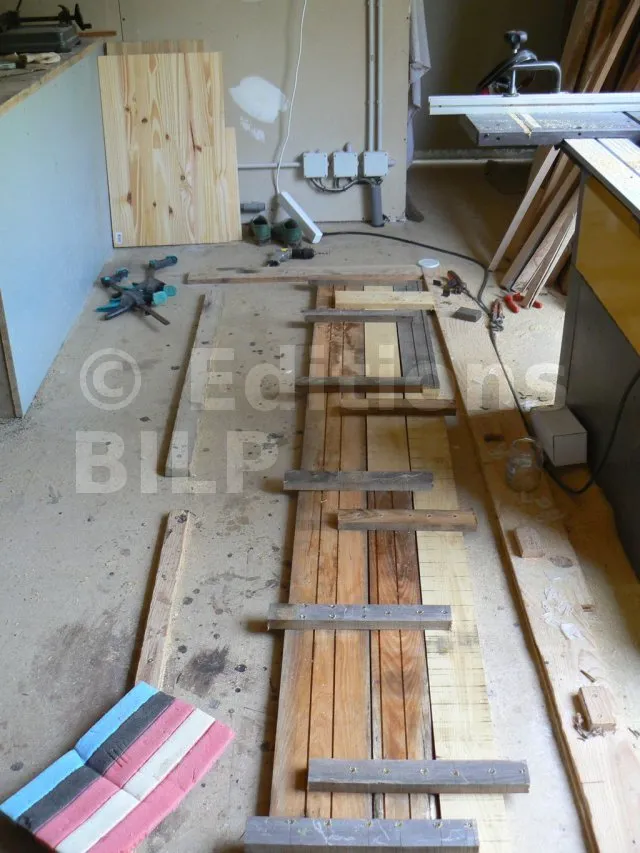

On découpe les lames à longueur puis on les pose à l’envers dans le guide

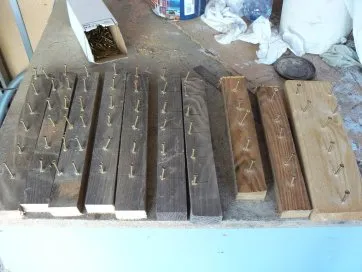

Tasseaux de fixation

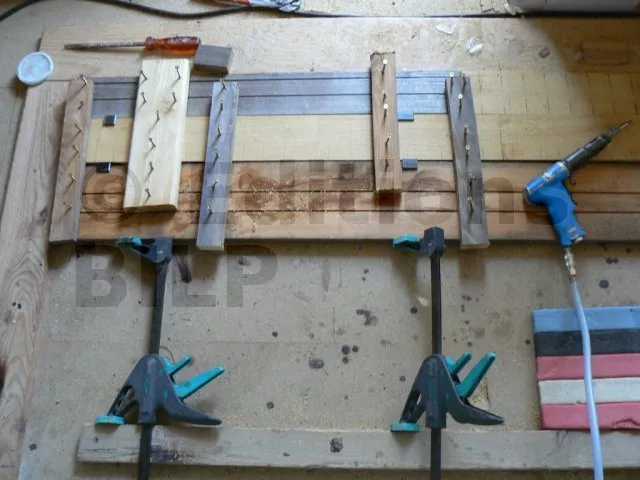

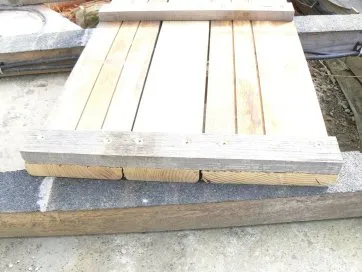

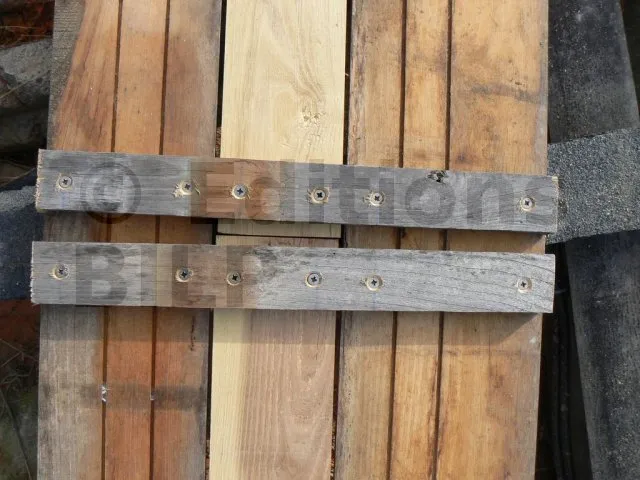

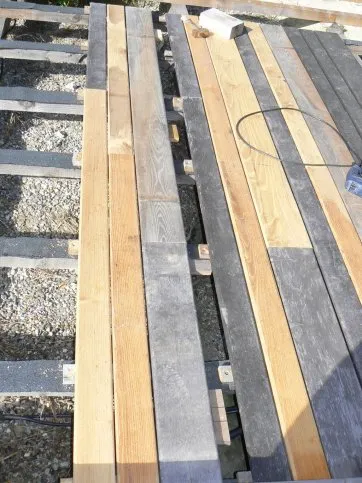

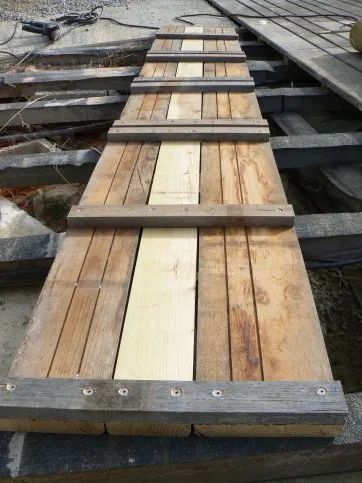

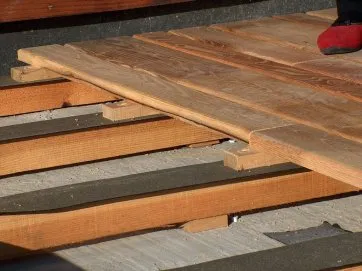

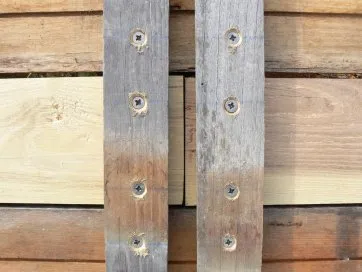

Les tasseaux sont fixés sur l’envers des lames

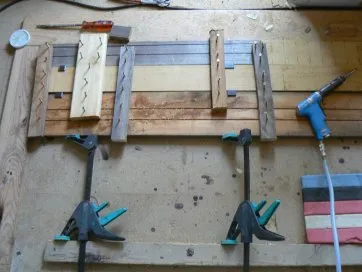

Les serre-joints mettent les lames en pression



On déplace les serre-joints au fur et à mesure de l’avancement

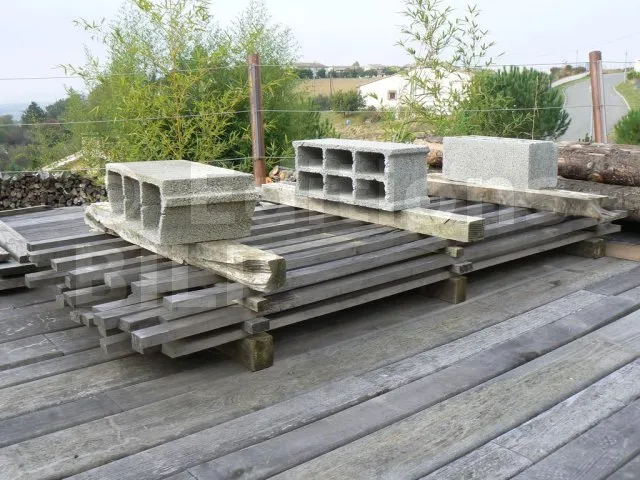

Stockage en pression, et ventilé

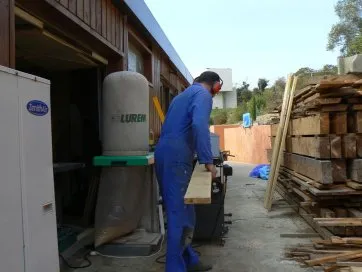

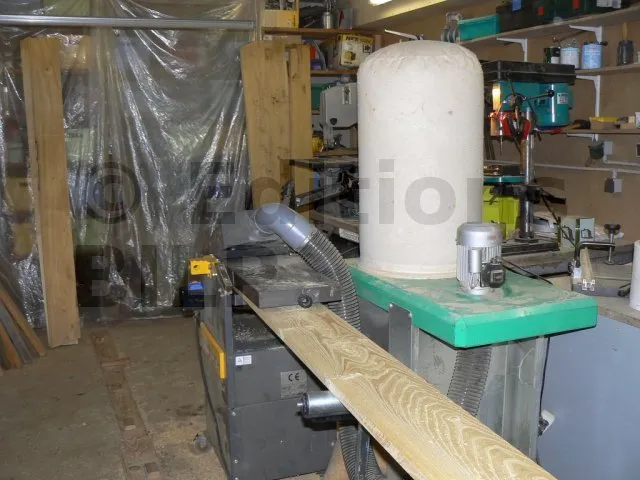

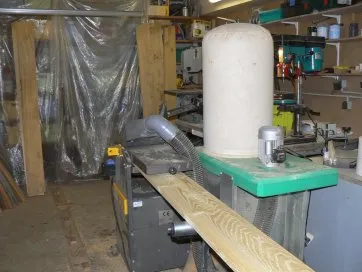

A la raboteuse

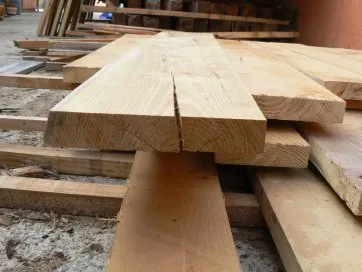

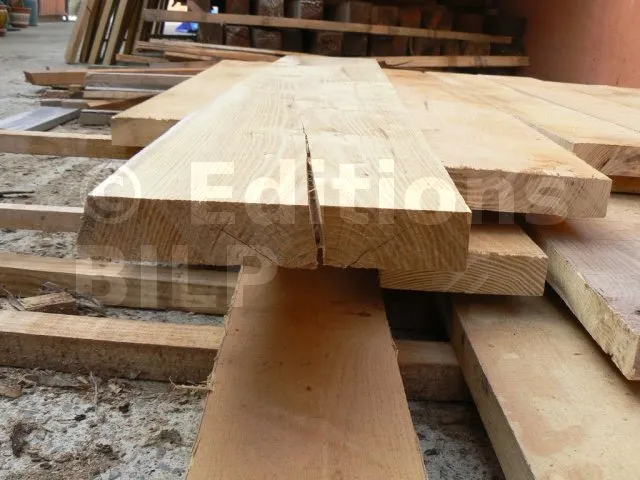

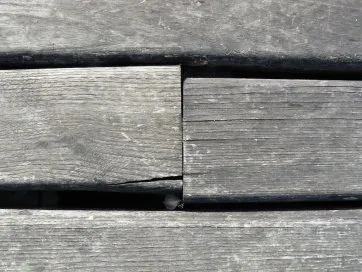

Le Robinier est fendif

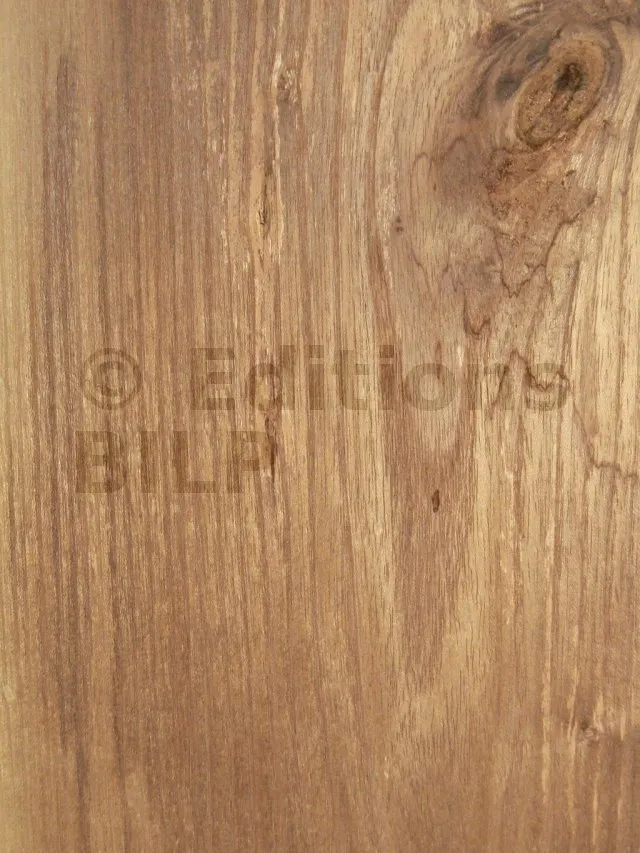

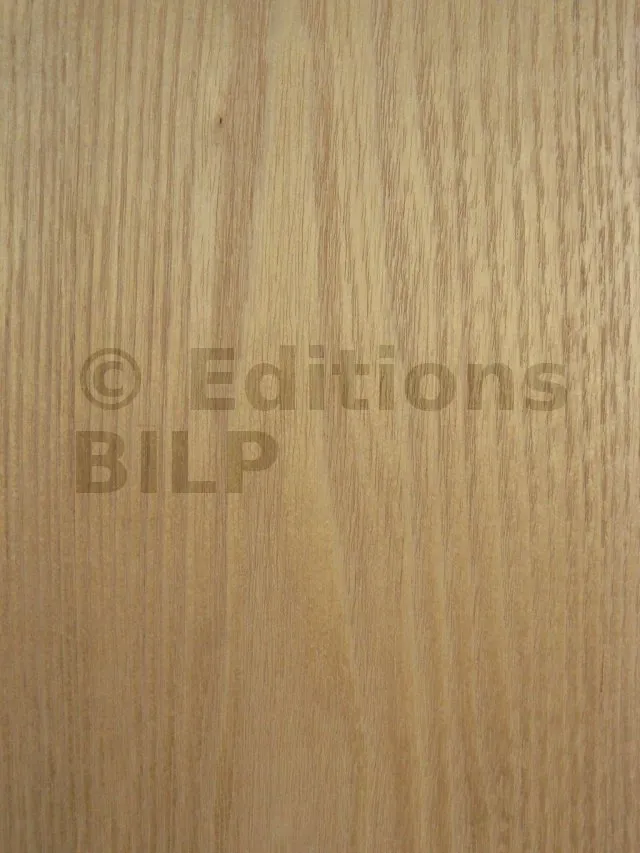

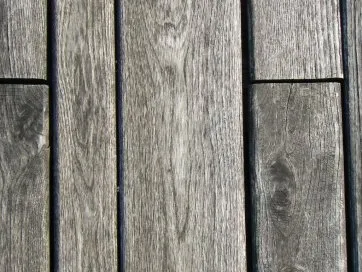

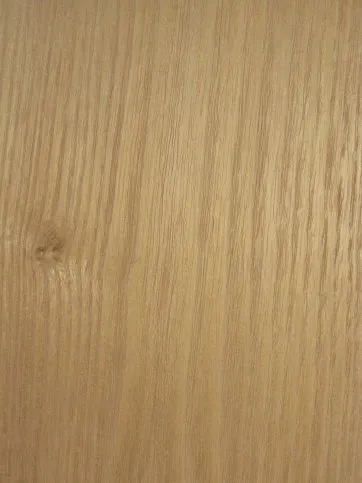

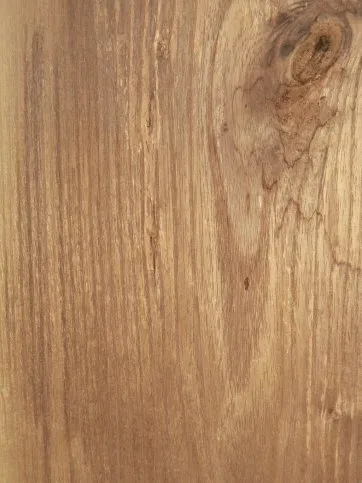

Aspect du Robinier
Aspect du Robinier



Aspect du Robinier







Si c’était à refaire : Je ne ferai pas de panneaux mais j’utiliserai la technique classique avec des vis inox.

Cette technique par panneaux est très difficile à mettre en œuvre. Les panneaux sont très lourds et il n’est finalement pas facile de les monter/démonter. La fabrication des panneaux demandent beaucoup de temps et de soin. La quantité de chute est importante. Et au final, les fixations ne sont pas suffisamment solides surtout avec une essence instable comme le Robinier. En conséquence, un nombre important de lames a bougé.

Par contre cette technique reste envisageable avec une essence de bois stable et des lames entières, sans aboutages.

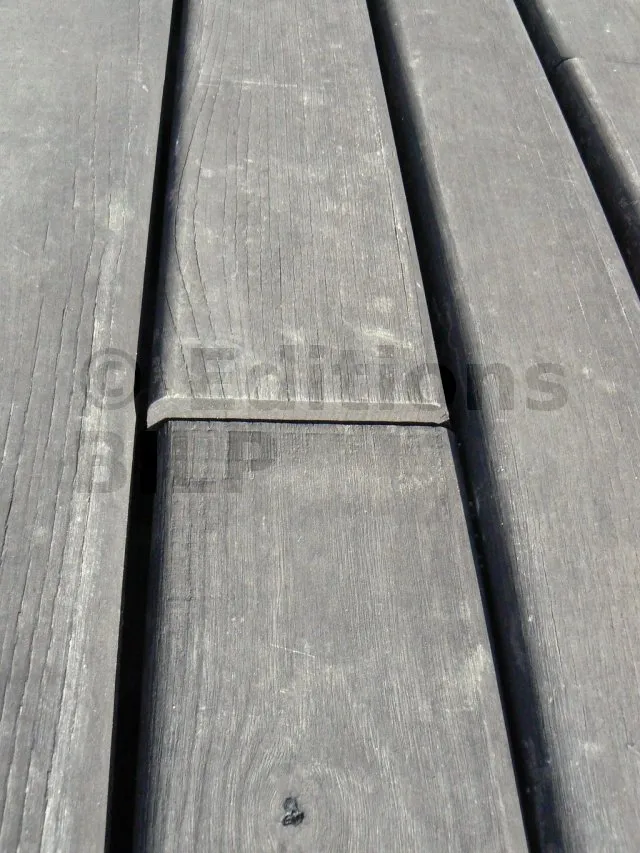

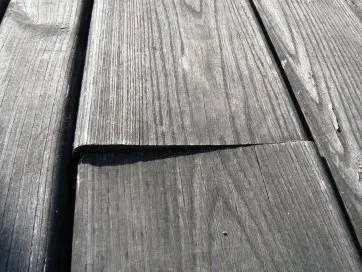

Le Robinier est un bois délicat

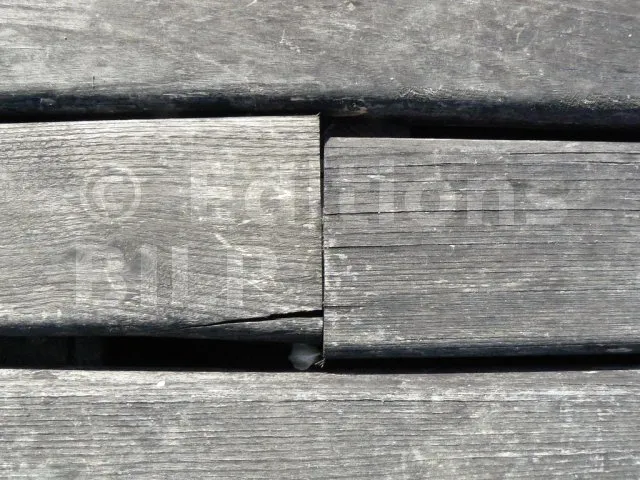

Comme je l’ai écrit plus haut, la fixation par panneau ne permet pas d’avoir un ancrage suffisamment solide des lames. De plus, le Robinier est une essence instable. J’ai donc eu quelques soucis avec des lames qui [...]

...Il y a une suite !

Pour lire la suite de l'article, devenez Membre

  • Ainsi vous découvrirez :
  • Maçonnerie
  • Pose des poutres porteuses
  • Pose des solives sur les poutres porteuses
  • Fabrication des panneaux
  • Le Robinier est un bois délicat
  • Pose des panneaux
  • Bandeaux de finition
  • C'est fini
  • L'entretien
  • Trappes de visite
  • Et de nombreuses illustrations haute-définition :
  • Perçage des trous à la tarière pour les plots béton
  • Isa à la bétonnière
  • Isa les gros bras
  • Blurp !
  • Mon Maçon préféré
  • Vue de la maçonnerie de la proue
  • Stockage du bois de structure
  • Nous avons réalisé des trottoirs béton autour de la maison
  • Trottoir béton avec aperçu sur une trappe de visite
  • La proue avec la cuve de récupération d’eau
  • La proue est délimitée par un mur en parpaings
  • Début du montage des poutres porteuses
  • La proue, pleine face
  • A gauche, les lames en Robinier, au milieu les tasseaux en Robinier, à droite les solives en Douglas
  • Au fond, la camionnette en location qui m’a servi à aller chercher les lames de terrasse en Aveyron
  • Les lames sont stockées temporairement sur les poutres porteuses
  • Les solives sont fixées sur les poutres porteuses
  • Le dessus des poutres porteuses est protégé avec des bandes bitumeuses
  • Les panneaux sont fixés sur les solives
  • Le dessus des solives est protégé par des bandes bitumeuses

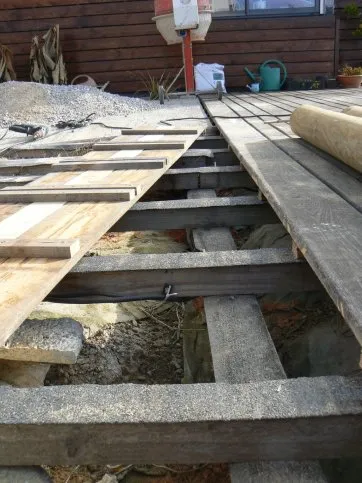

  • Sur cette partie, les panneaux reposent d’un côté sur le trottoir et de l’autre côté sur les solives

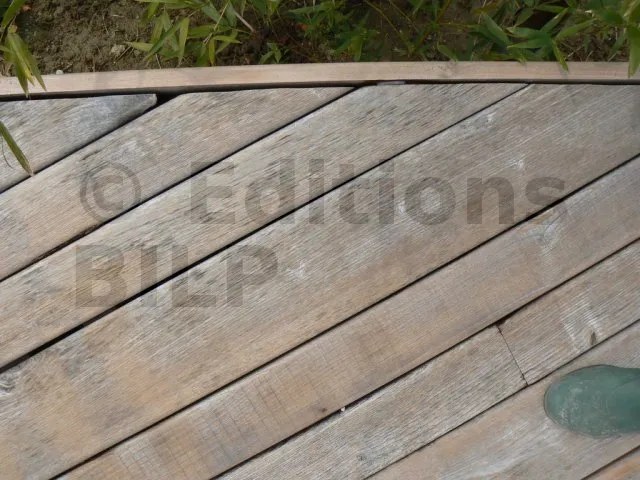

  • Les lames commencent à griser

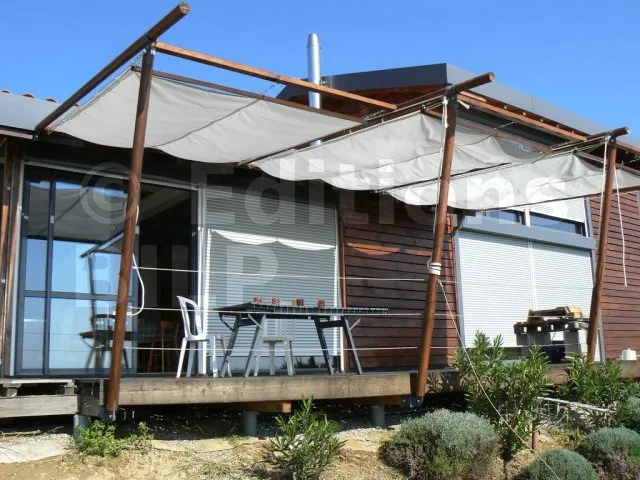

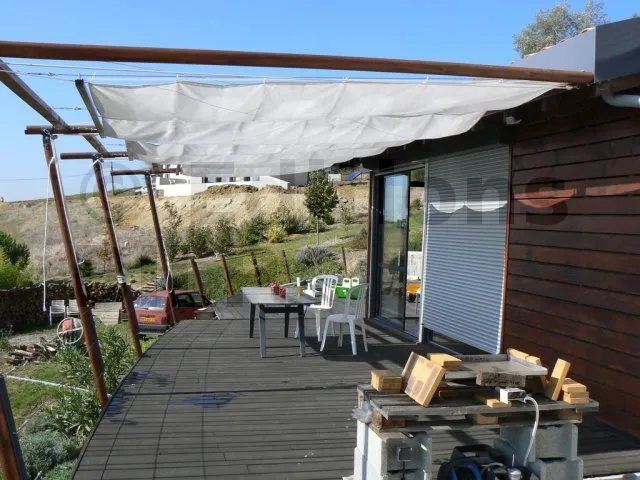

  • Une structure de stores repose sur les poutres porteuses

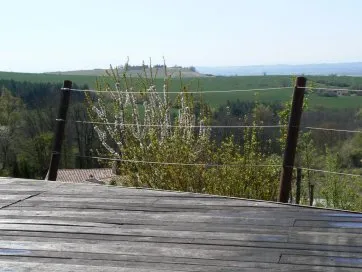

  • Garde-corps

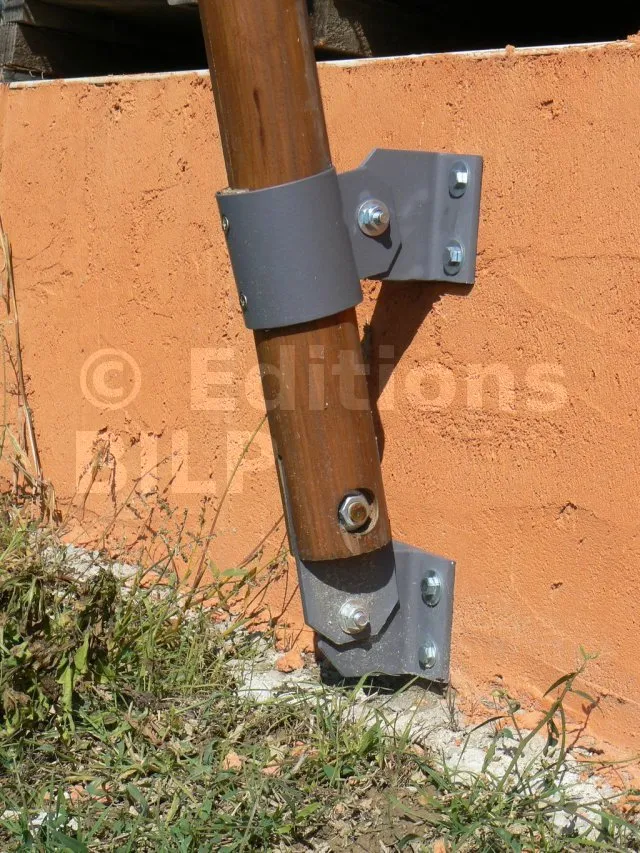

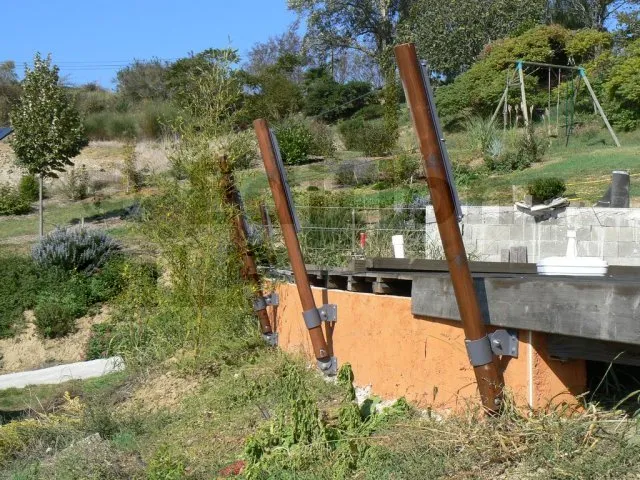

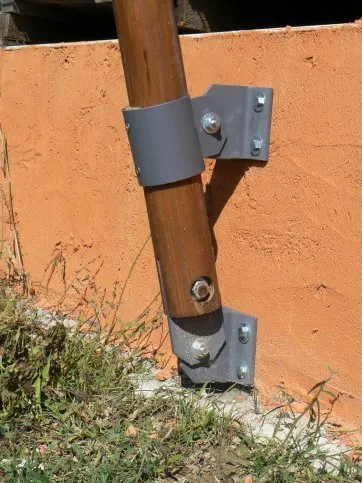

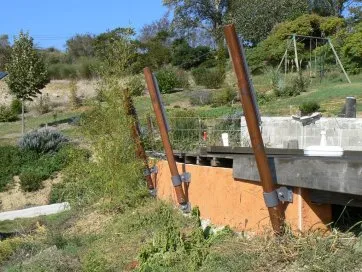

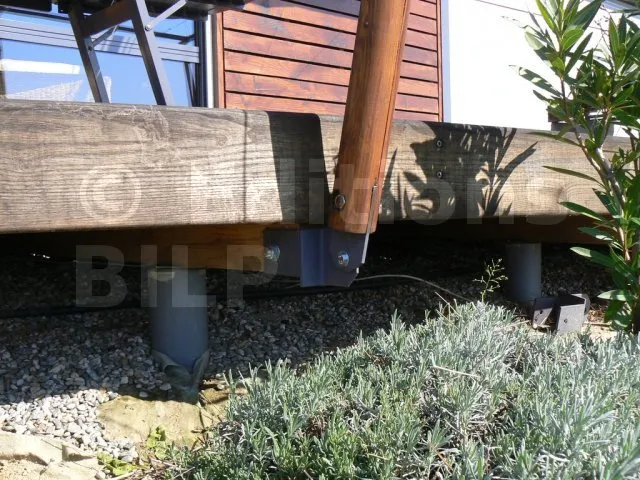

  • Ancrage du poteau de garde-corps
  • Stores dépliables
  • Dans mon atelier
  • Planches en Robinier en attente de toupie

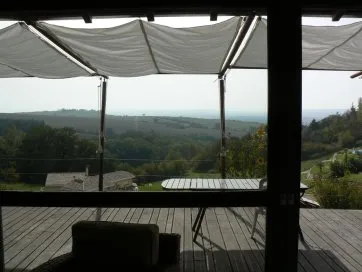

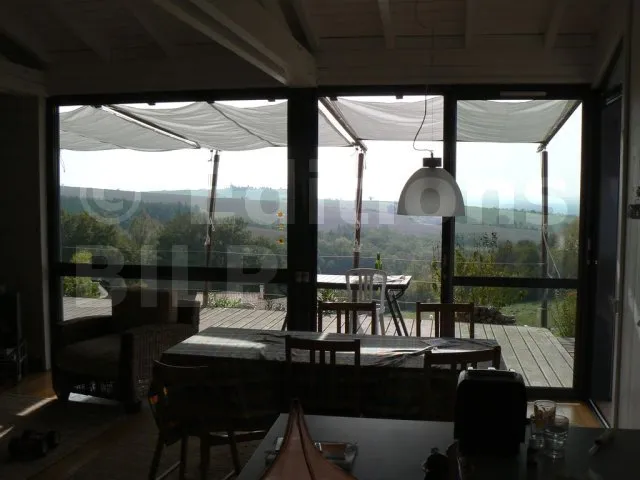

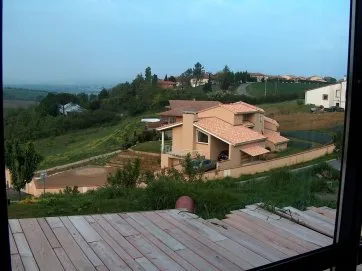

  • Vue de l’intérieur
  • Règles de montage des panneaux, fixée au sol
  • On découpe les lames à longueur puis on les pose à l’envers dans le guide
  • Tasseaux de fixation
  • Les tasseaux sont fixés sur l’envers des lames
  • Les serre-joints mettent les lames en pression
  • On déplace les serre-joints au fur et à mesure de l’avancement
  • Début d’un escalier

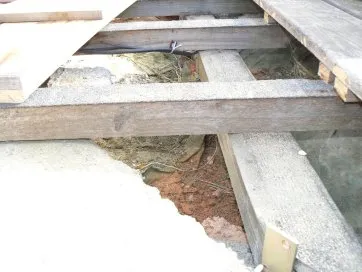

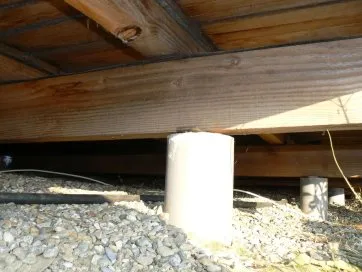

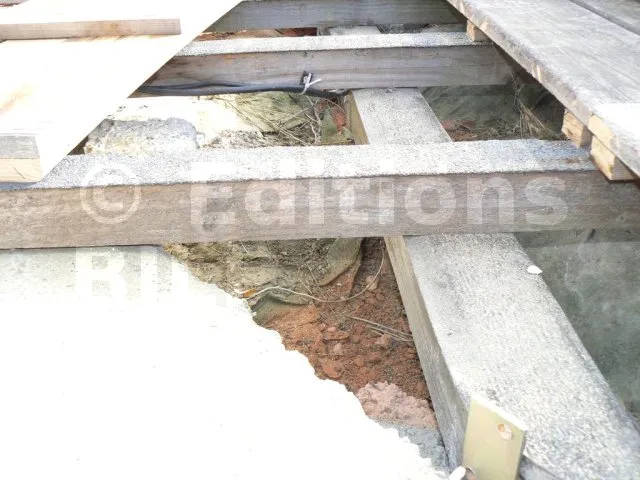

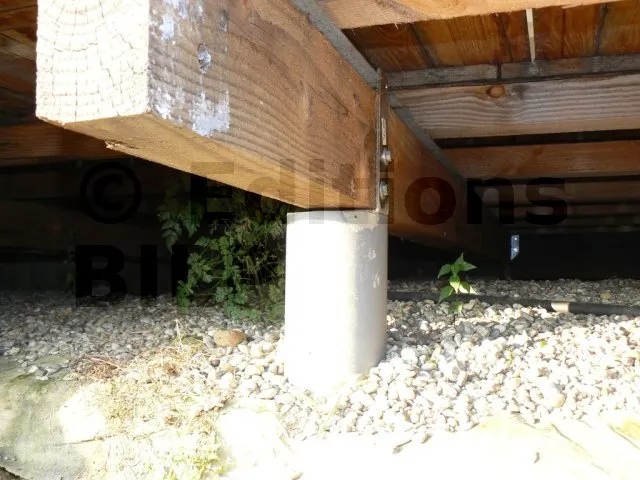

  • Poutre porteuse sur plot béton

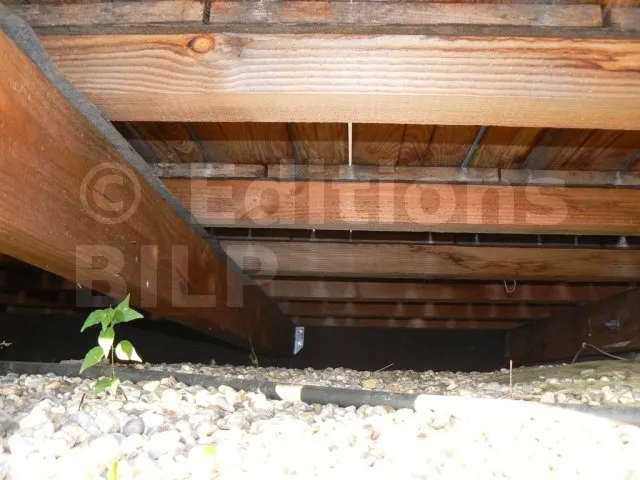

  • Vue de dessous la terrasse

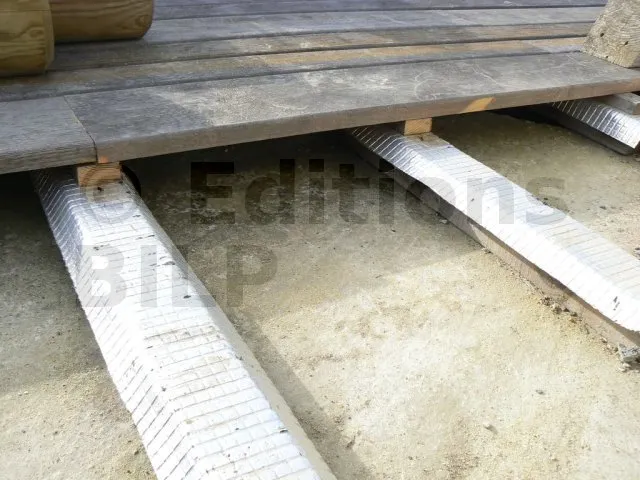

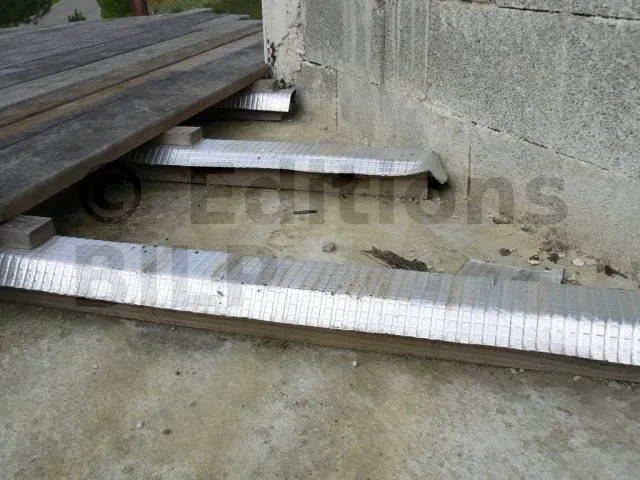

  • Ici, j’ai utilisé des bandes bitumeuses avec film Aluminium
  • Stockage en pression, et ventilé
  • A la raboteuse
  • Le Robinier est fendif
  • Aspect du Robinier
  • Aspect du Robinier
  • Aspect du Robinier

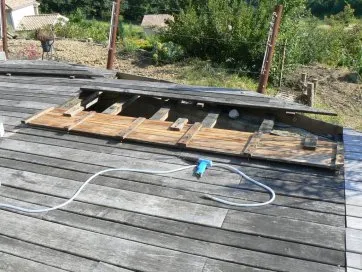

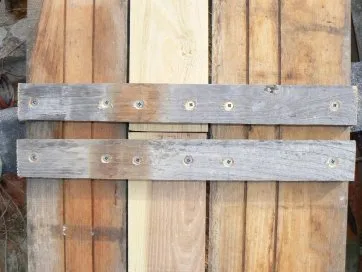

  • Un panneau sur l’envers
  • La mèche double-étage permet de faire l’avant-trou et le fraisage de la cuvette en une seule opération

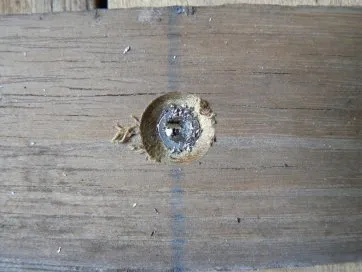

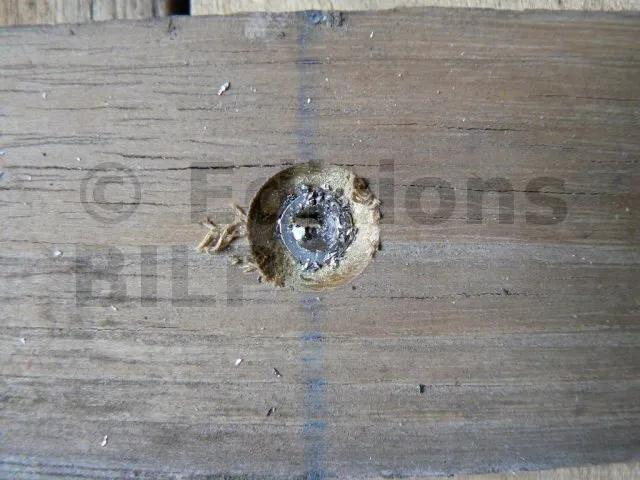

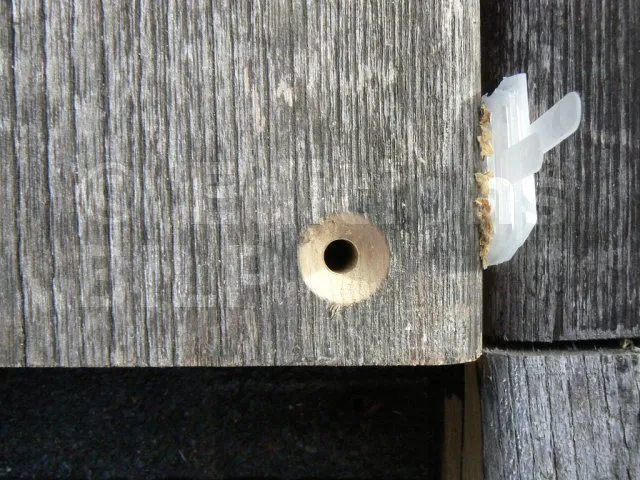

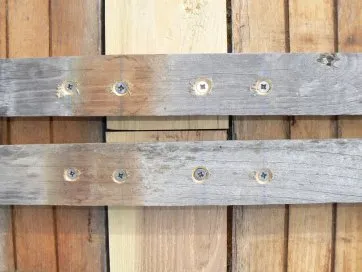

  • Cuvette

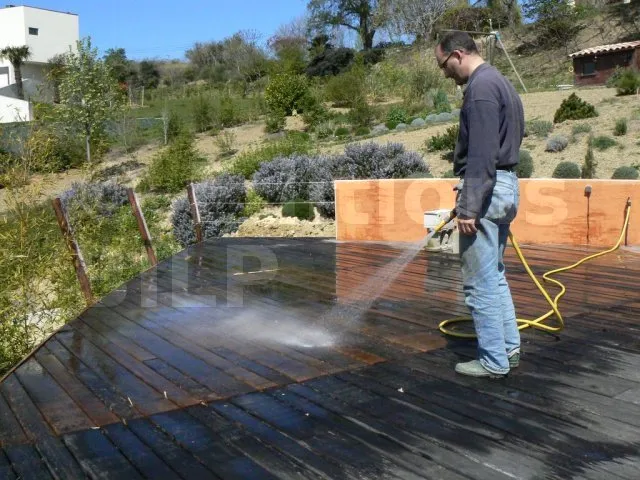

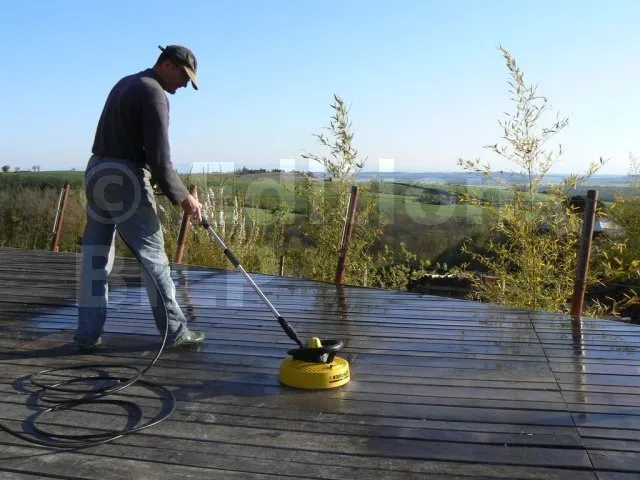

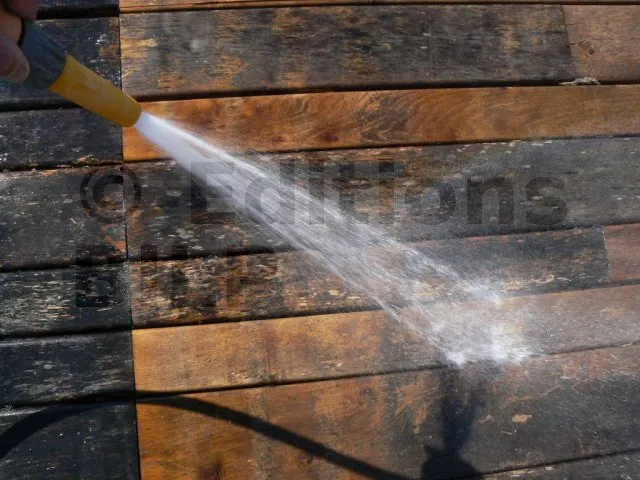

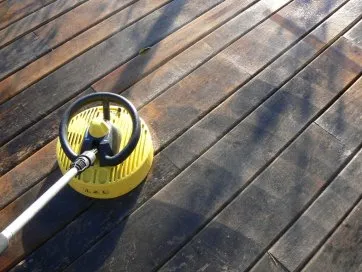

  • Nettoyage au jet

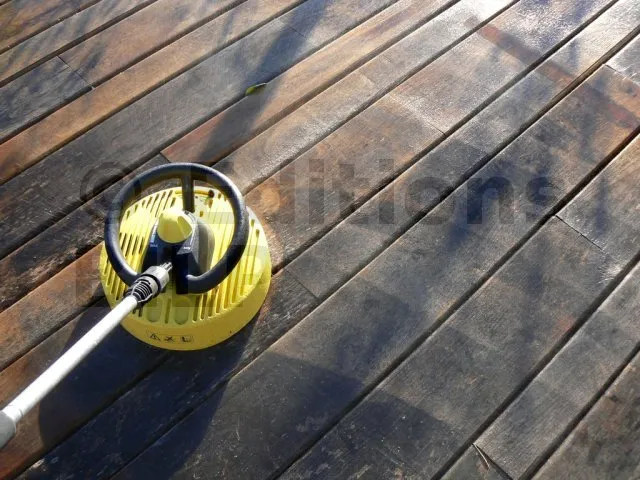

  • Un outil spécial à monter sur le karcher

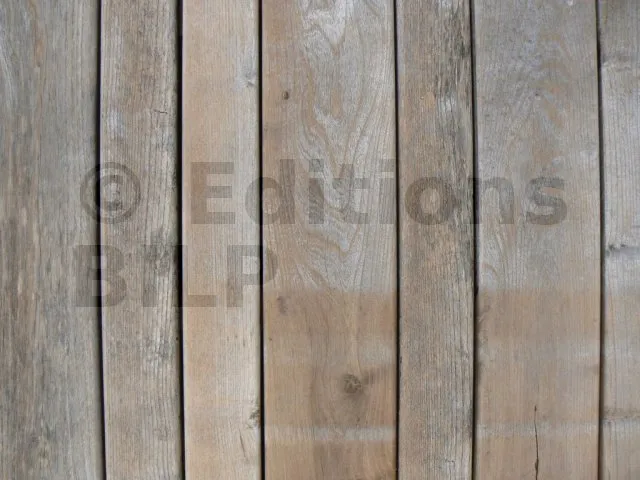

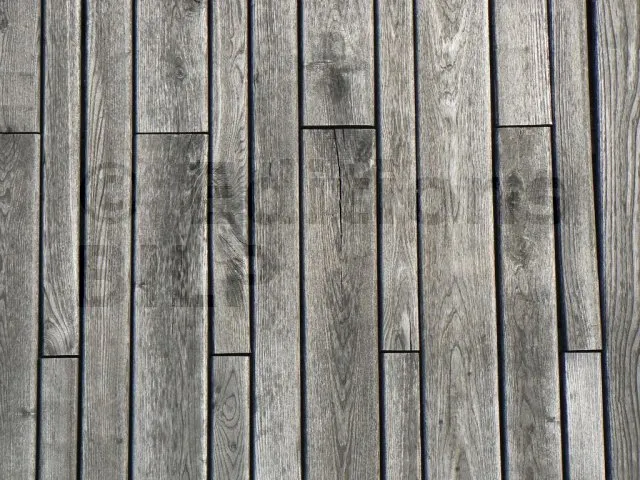

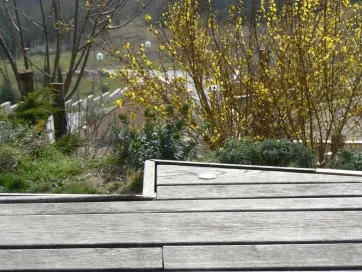

  • Robinier grisé

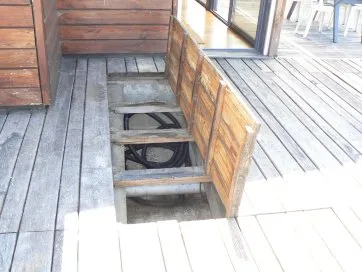

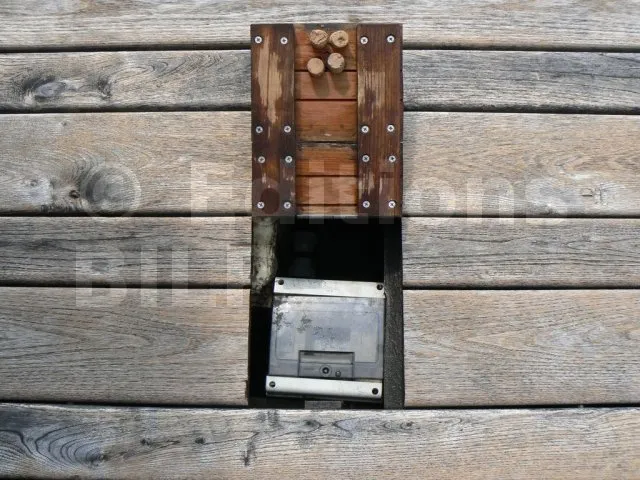

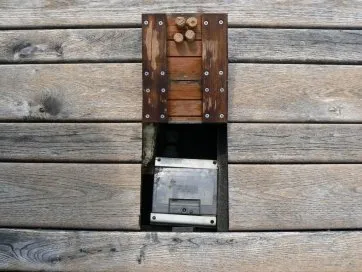

  • Trappe d’accès à un disjoncteur
  • Trappe ouverte

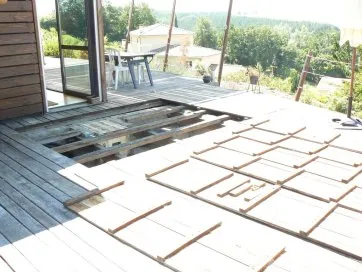

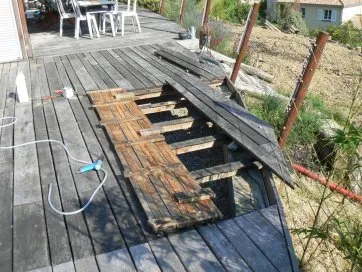

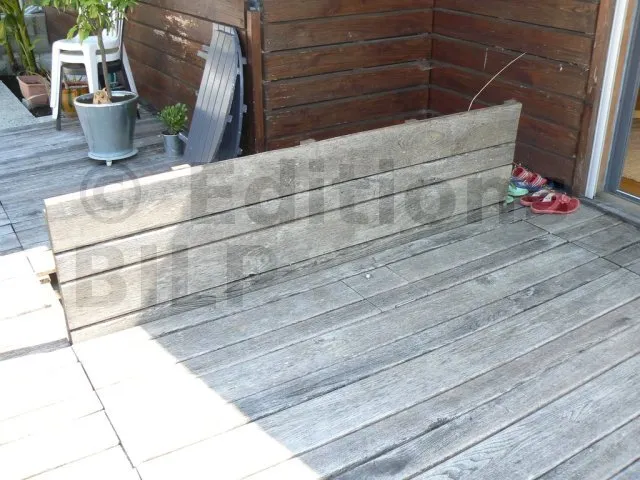

  • Les panneaux au dessus de la cuve d’eau sont facilement démontables
