Terrasse sur structure métallique Diaporama en haute-définition et fichiers de plan

Bruno Caillard

Voici un extrait gratuit du guide de construction :

Commander le Pack DELUXE (Guide+toutes les Vidéos)

Plans de détails de la structure métallique

Plan1
Plan2
Version avec contreventement


Sans contreventement
Dézipper ce fichier et vous obtenez le fichier AUTOCAD de la structure métallique

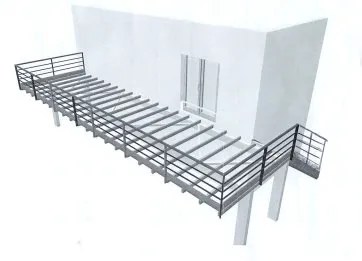

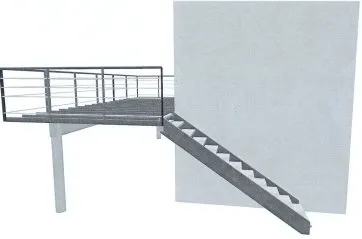

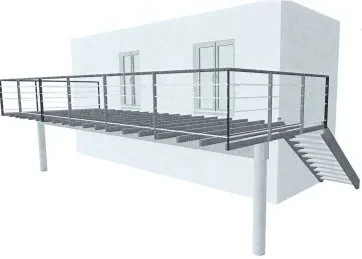

Vues en 3D


Combien coûte la structure métallique ?

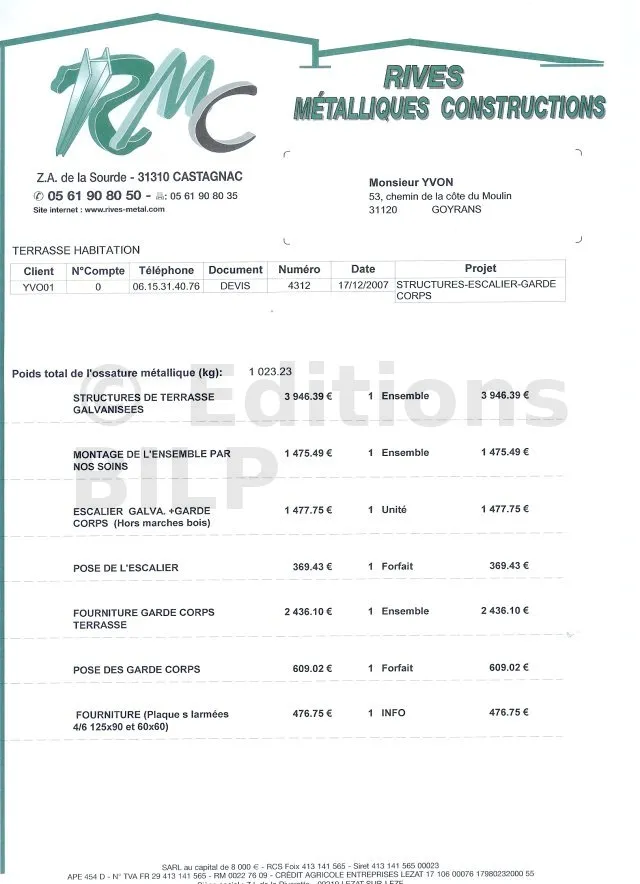

Devis1
Devis2

Fondations en pieux pour les poteaux

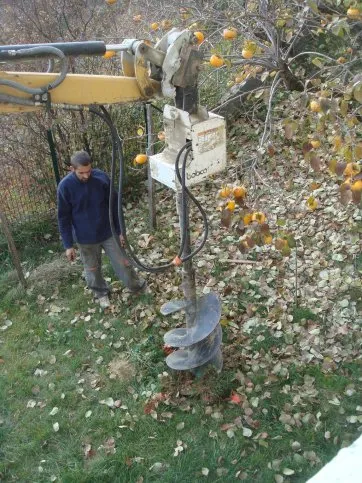

Montage de la tarière
On amène la bête
Centrage de la tarière

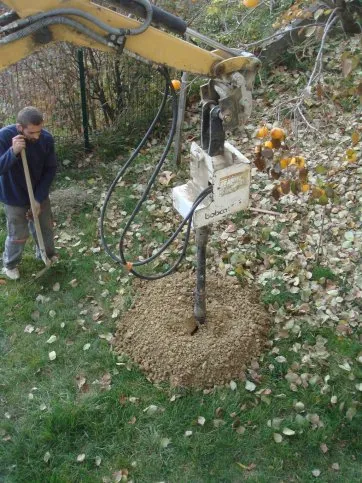

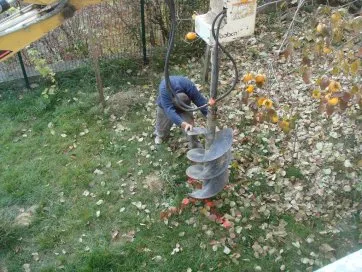

Et on fore fort
La tarière s’enfonce doucement









A fond

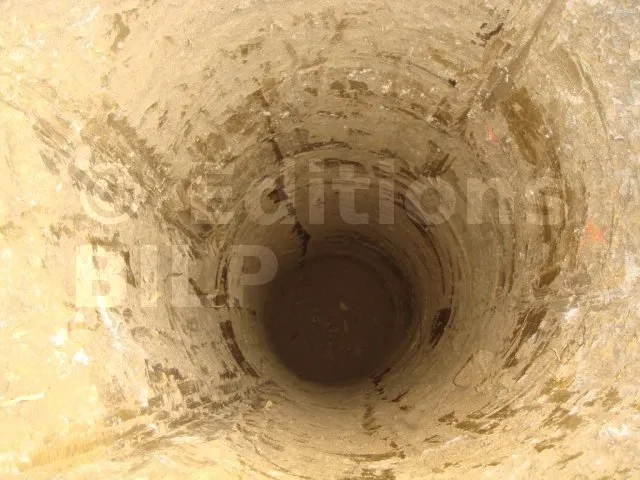

C’est net
La pelle est prête pour assomer la taupe

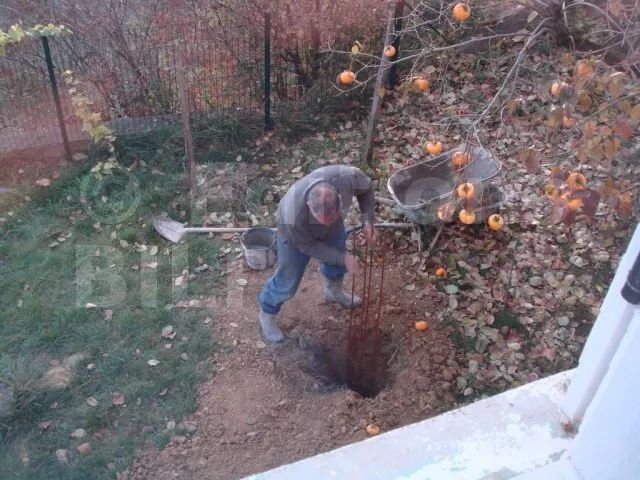

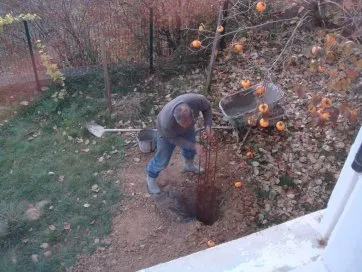

On place un poteau 4 tors 15x15
Béton coulé dans le trou formant un pieu

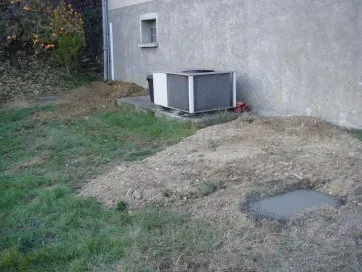

Les pieux sont terminés


Pose de la structure métallique

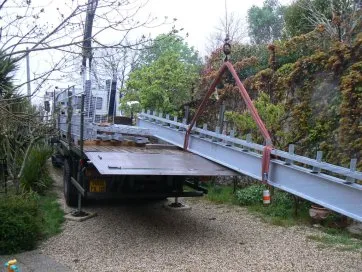

Arrivée du camion avec la structure métallique
Dépose de la poutre maitresse
Repérage des niveaux

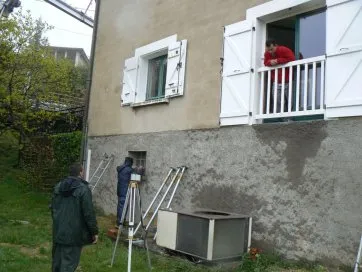

Niveau laser pour le repérage
Arrivée de la poutre muralière, par les airs
On prend des mesures pour le niveau

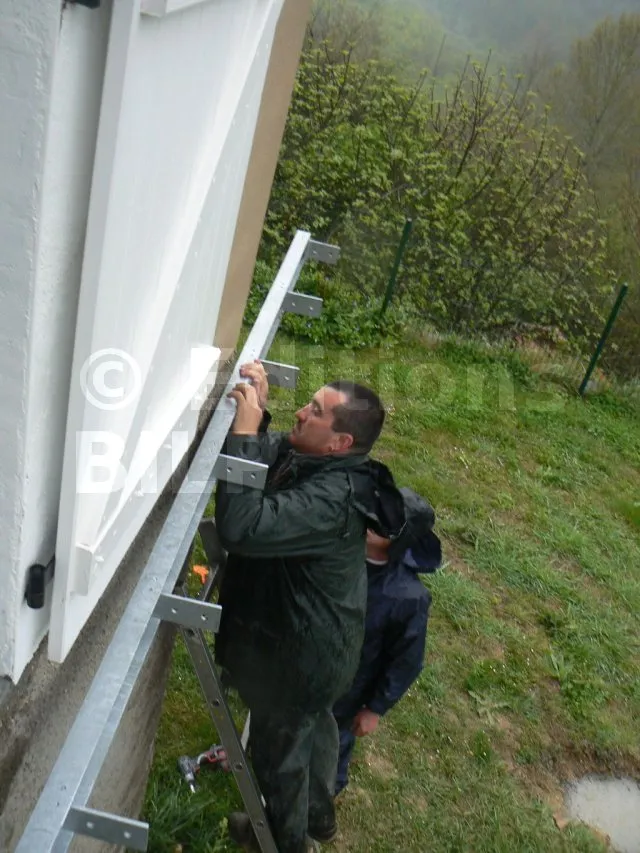

Premiers trous pour fixer la poutre muralière
Stéphane à son poste d’observation
La poutre muralière est au sol, prète

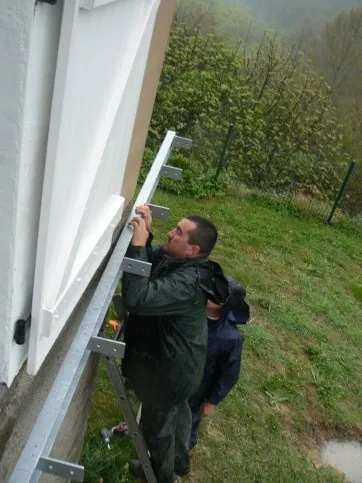

Allez, on met en place la poutre muralière
La poutre muralière vue de la fenêtre
La poutre muralière vue de la fenêtre



Un pied-droit de maçon, pour soutenir temporairement
Fixation par goujon

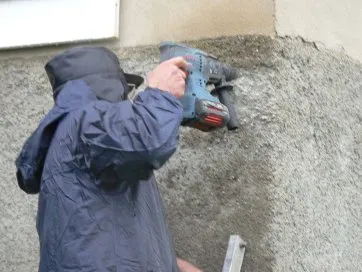

On perce le mur
On met en place un goujon
Et on tape pour établir la fixation

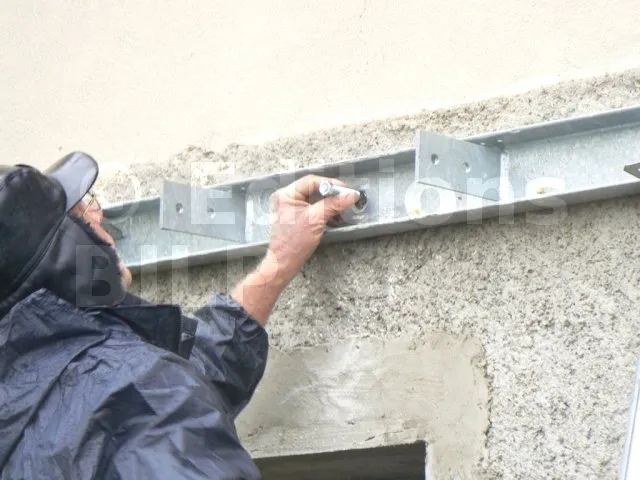

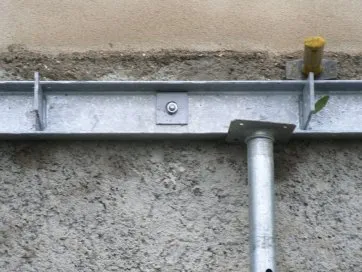

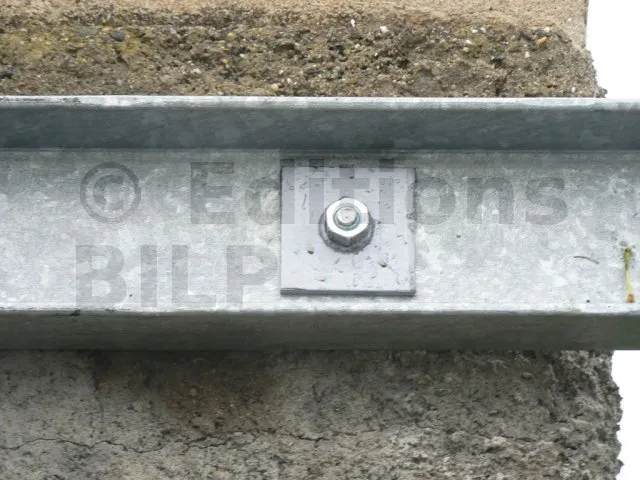

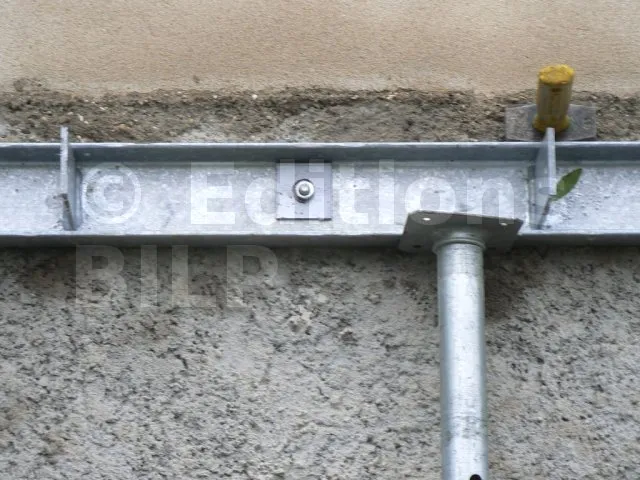

Fixation de la muralière

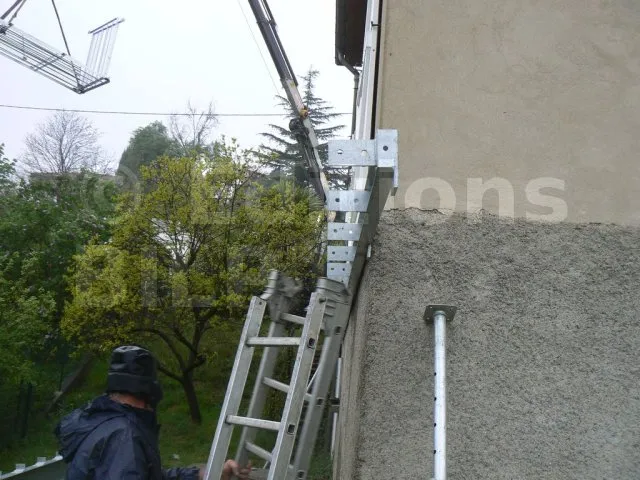

Une des extrémités de la poutre muralière
Une des extrémités de la poutre muralière



On dépose les autres éléments, toujours par les airs
Un poteau est fixé sur sa base en béton

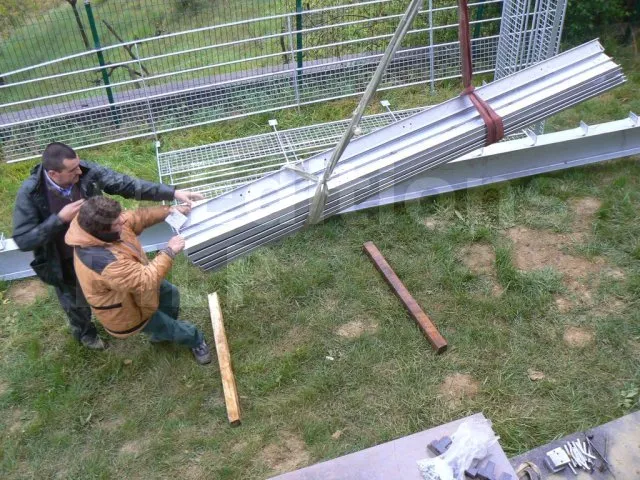

Arrivée des solives en IPN

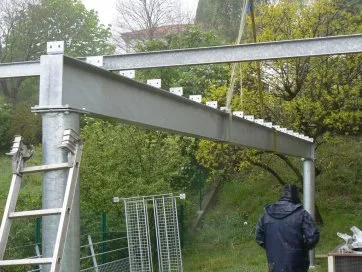

La poutre maitresse a été posée sur ses deux poteaux
On commence à fixer une IPN à l’extrémité
La première IPN fait la jonction entre la poutre muralière et la poutre maitresse

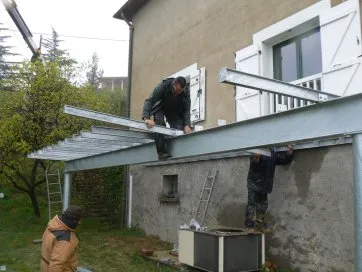

On fixe d’autres IPN
La poutre maitresse est légèrement soulevée par la grue

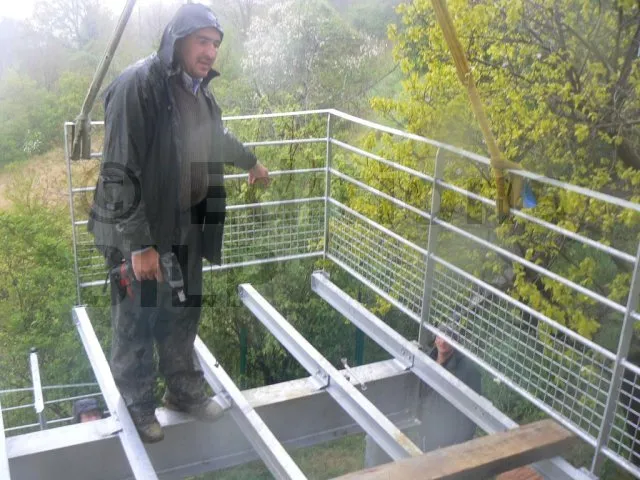

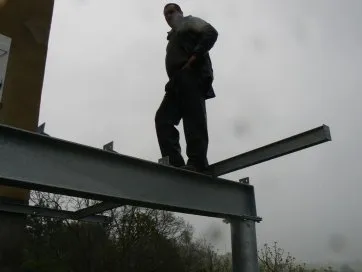

Le chef supervise



La poutre maitresse est légèrement soulevée par la grue pour faciliter le positionnement

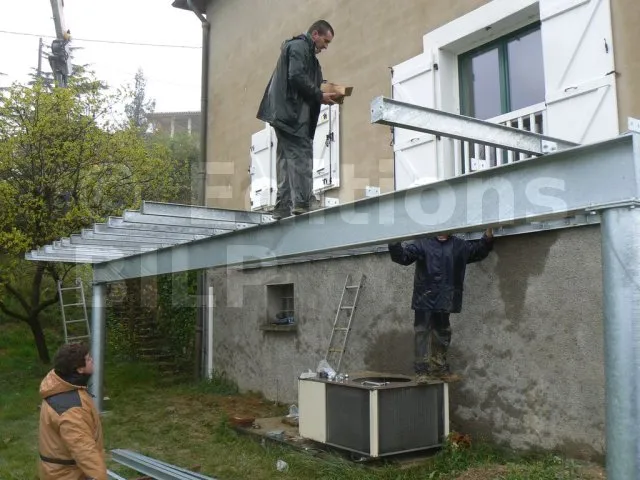

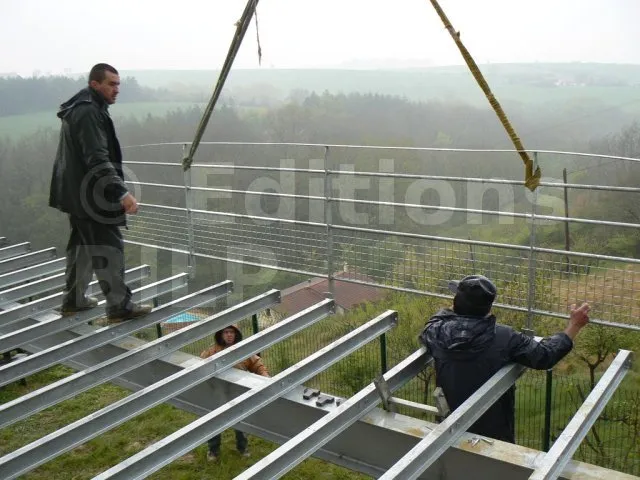

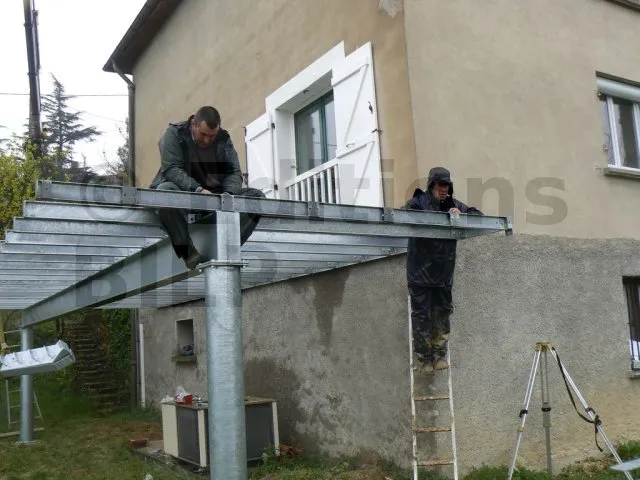

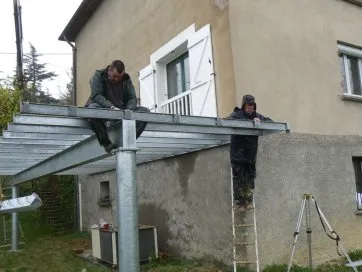

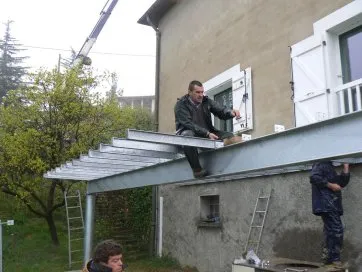

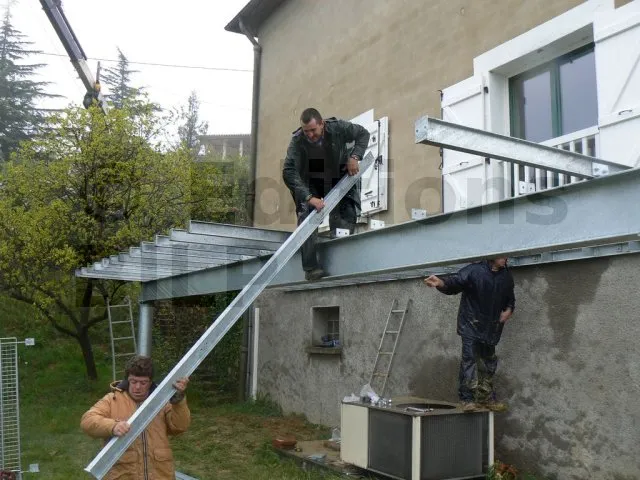

Le chef pose les solives IPN, une par une



Le chef pose les solives IPN, une par une
Vas-y envoies !
Vas-y envoies !



Je mets en place
Je mets les vis et les boulons
Et je visse

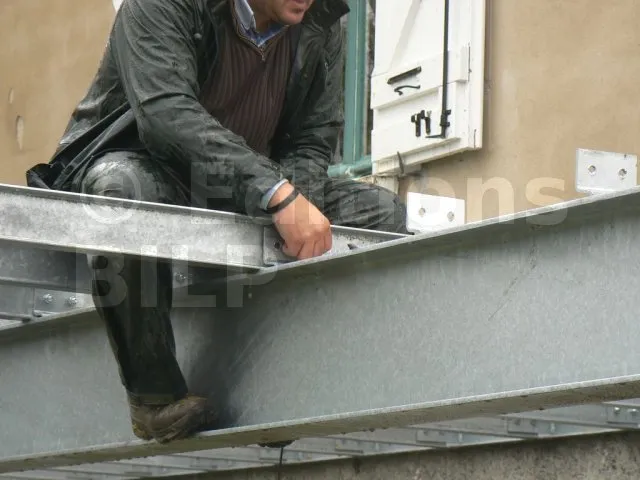

Le chef fixe une solive IPN
Presque la fin !
On arrive à la fin de la pose des solives



La dernière solive

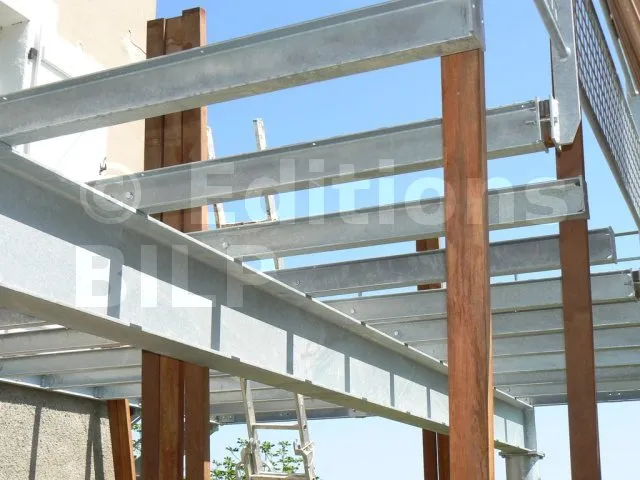

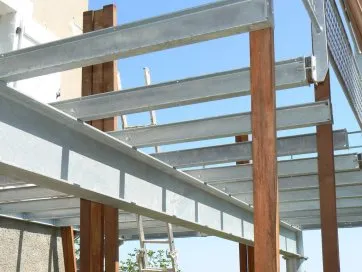

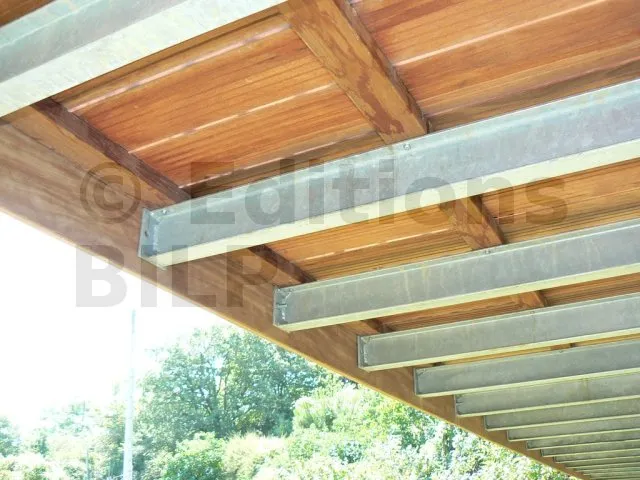

Les solives, vues de dessous

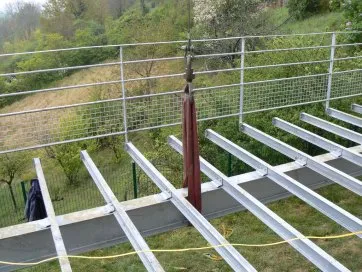

On met en place le garde-corps

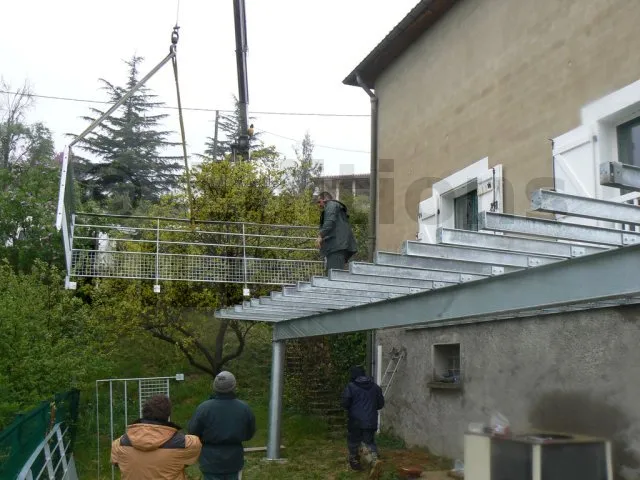

Arrivée du garde-corps par les airs
Arrivée des limons de l’escalier
On a sanglé la poutre-maitresse à la grue et on a soulevé un peu la structure



Puis on a réglé la perpendicularité de la structure grâce à des sangles

Fixations des lambourdes aux IPN

Les lambourdes sont amenées et prêtes à l’emploi

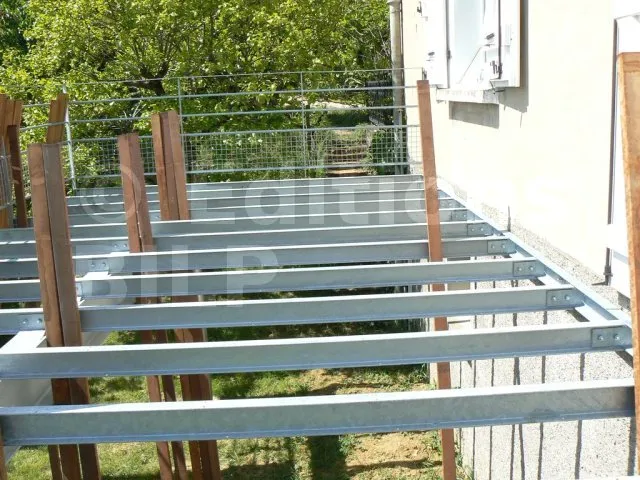

Les lambourdes sont posées contre la structure en attendant d’être posées
Les matériaux bois sont stockés au sec

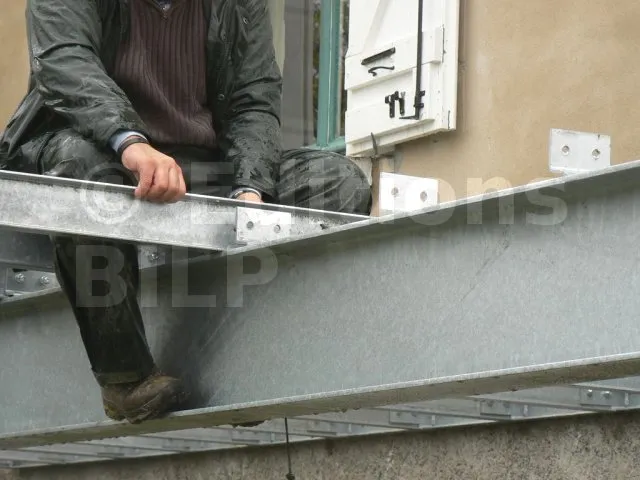

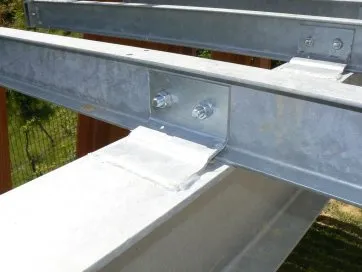

Fixation de la solive IPN à la muralière

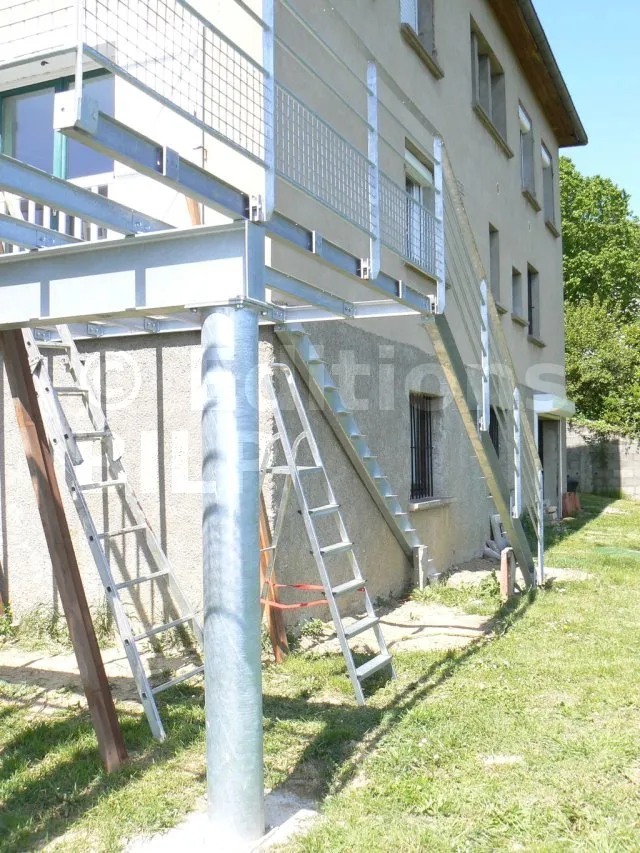

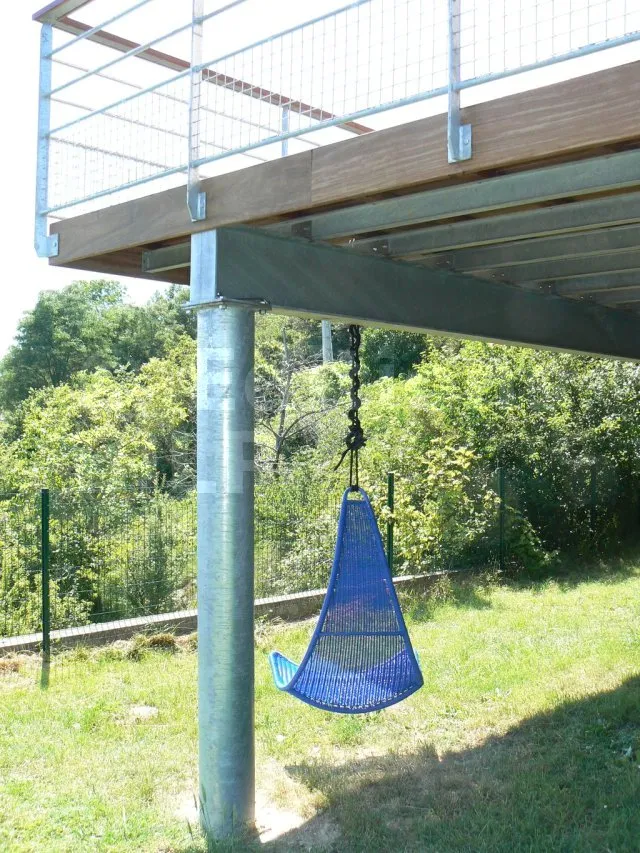

Poteau - poutre - solives
Solives et muralière

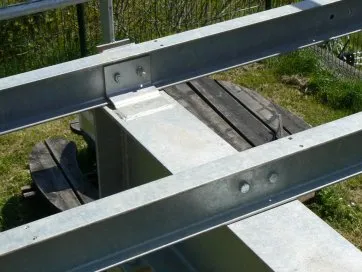

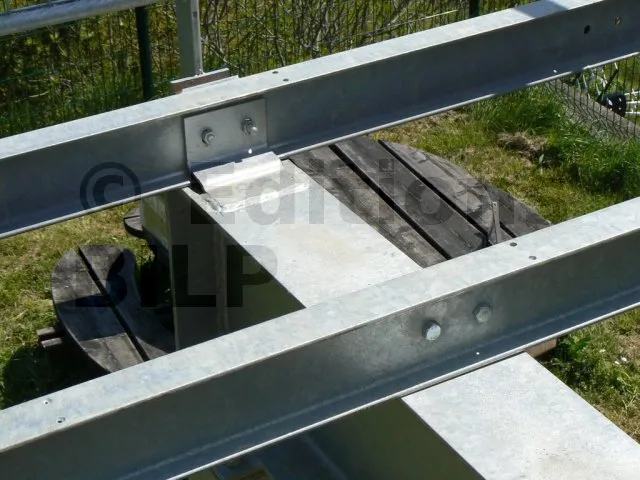

Fixation d’une solive à la poutre-maitresse

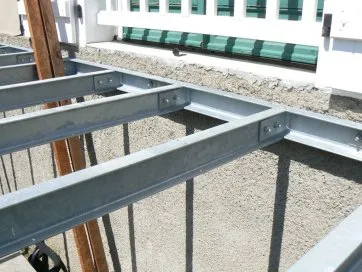

Le coin de la structure
Fixation de solives à la poutre-maitresse



Cales pour fixer l’écart entre le limon et une marche



Découpe de lambourdes
Une des lambourdes est tordue. On la fixe à ses extrémités et on la redresse avec serre-joint et sangle à parquet

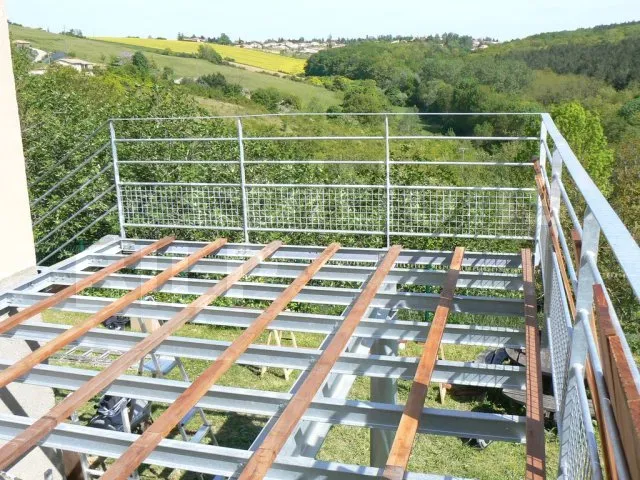

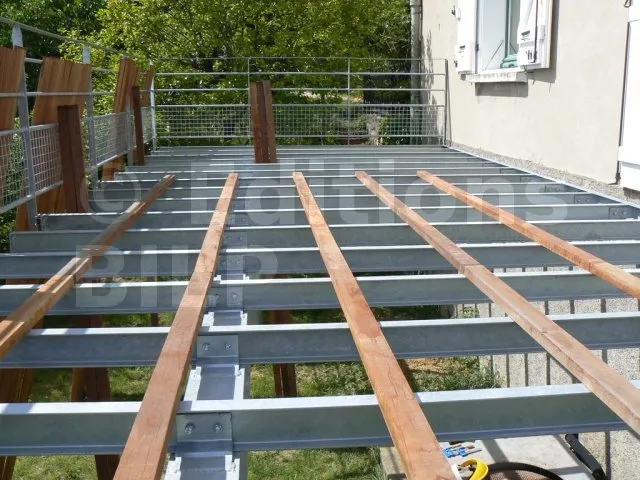

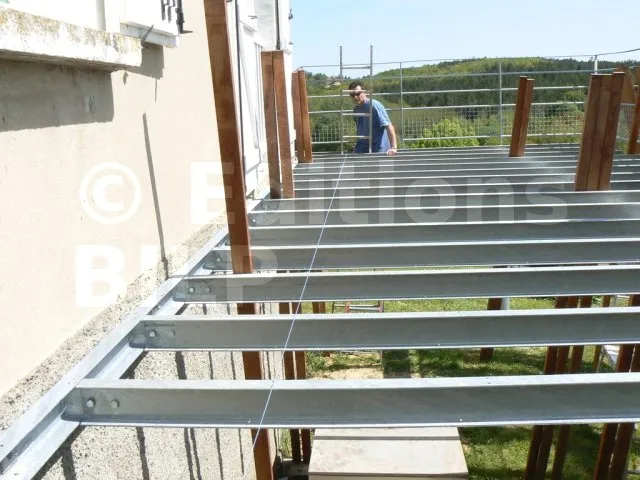

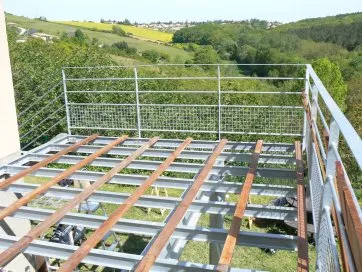

Les lambourdes sont posées

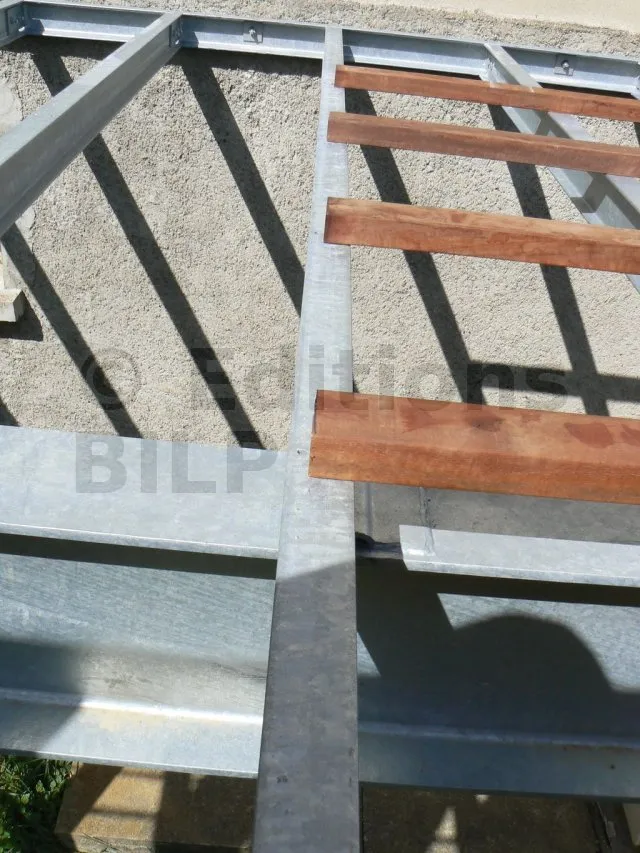

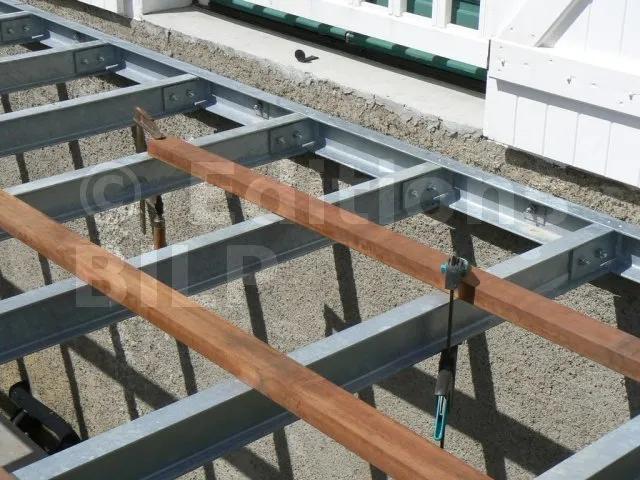

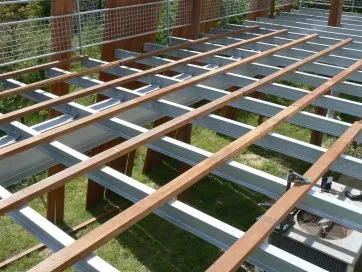

1ère rangée de lambourdes posée

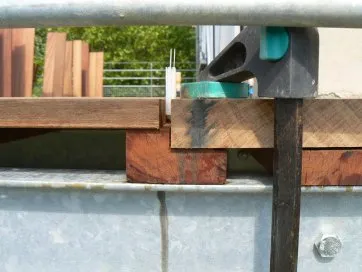

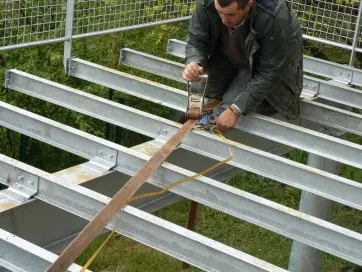

Les serres-joints servent à maintenir fermement la lambourde pendant qu’on la fixe par dessous

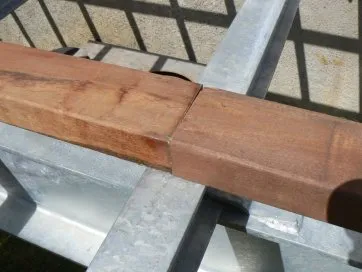

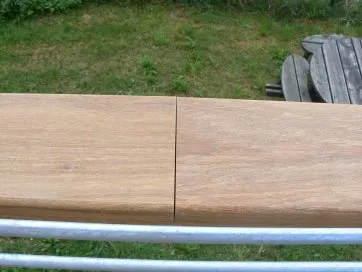

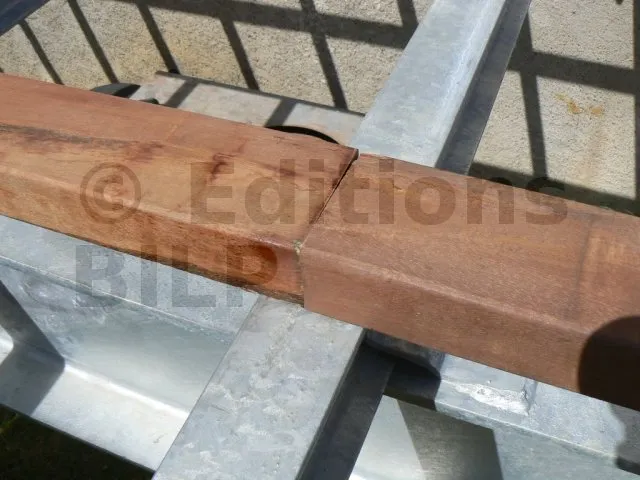

Les lambourdes doivent être aboutées au droit d’une solive IPN



Les lambourdes sont fixées par le dessous
Tire-fond par le dessous

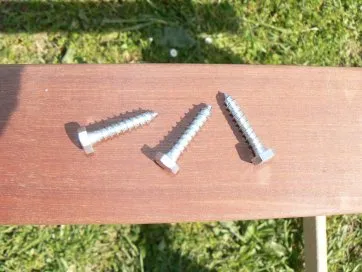

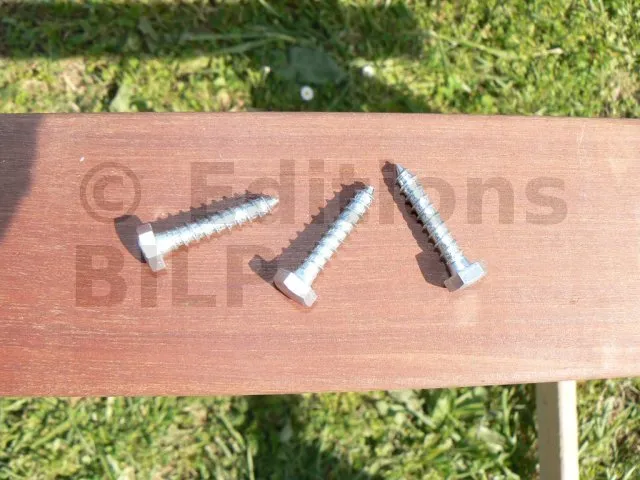

Tirefonds

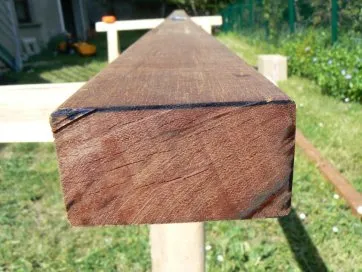

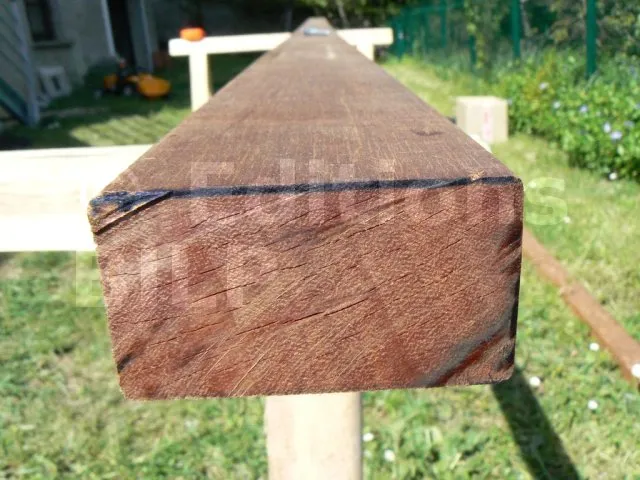

Lambourde en bois exotique

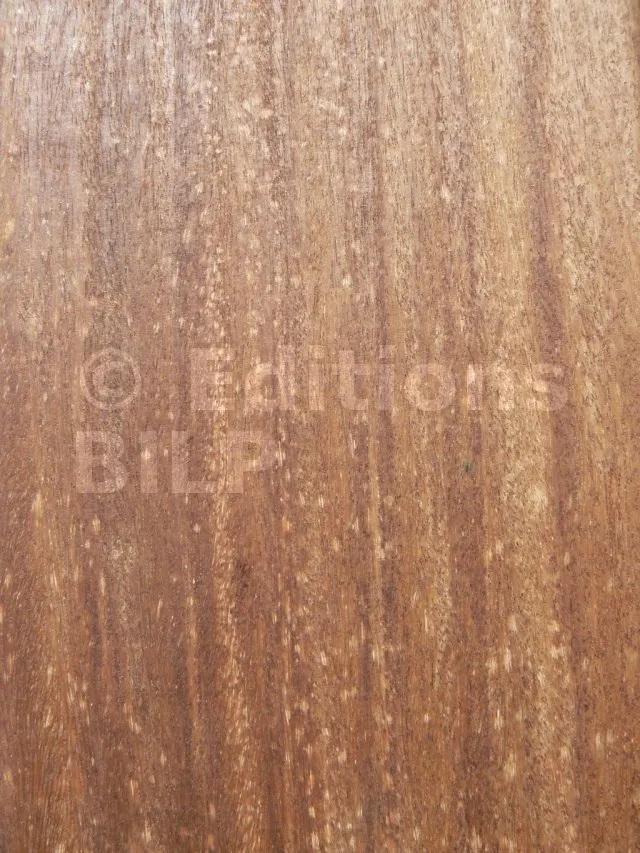

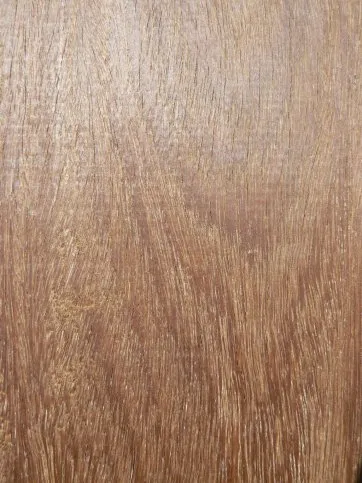

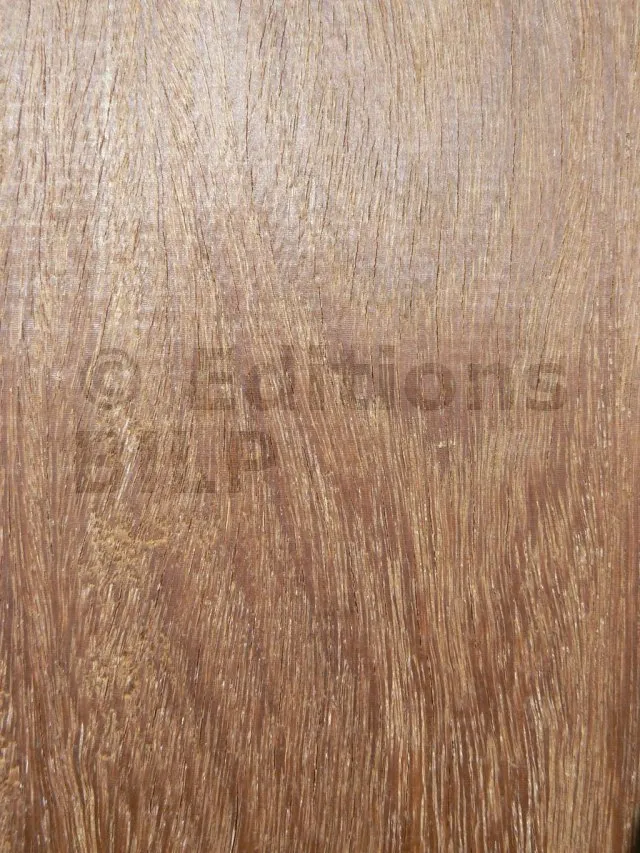

Bois de Gaïac
Bois de Gaïac



Les trous dans les solives IPN ont été faits en usine
Stéphane à la fixation des lambourdes



Ce coin-là est terminé, au moins pour les lambourdes
Stéphane et Bruno
Stéphane et Bruno



Pose des lames de terrasse

Un serre-joint est très utile pour maintenir une lame pendant le vissage

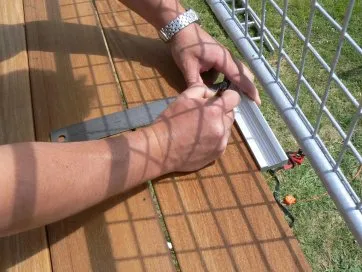

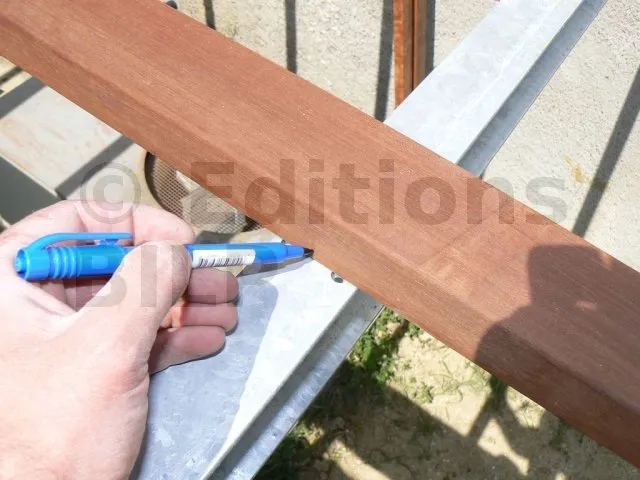

On repère la ligne de vissage
On repère la ligne de vissage



La mèche double-étage avec un forêt métal

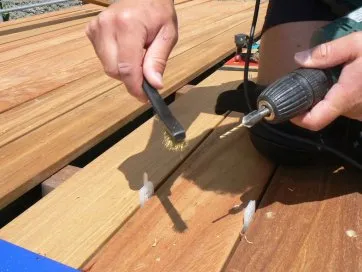

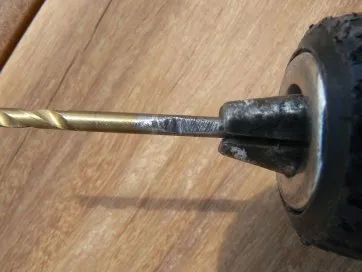

On aplanit le foret avec une lime ou une lame de scie



Ce méplat permet à la fraise de rester en place
Lames devant la 1ère marche d’escalier

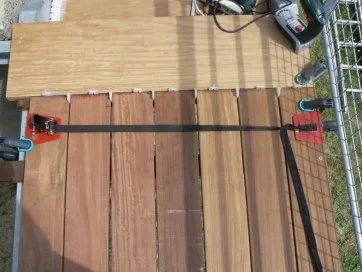

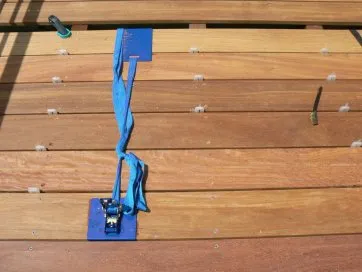

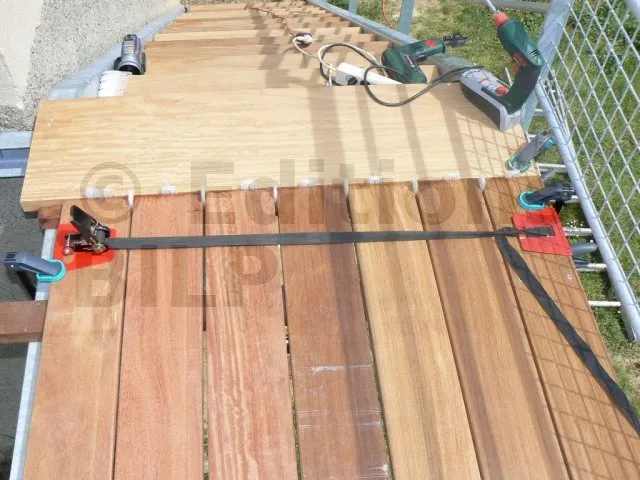

On maintient les lames en pression l’une contre l’autre avec une sangle à parquet, avant vissage

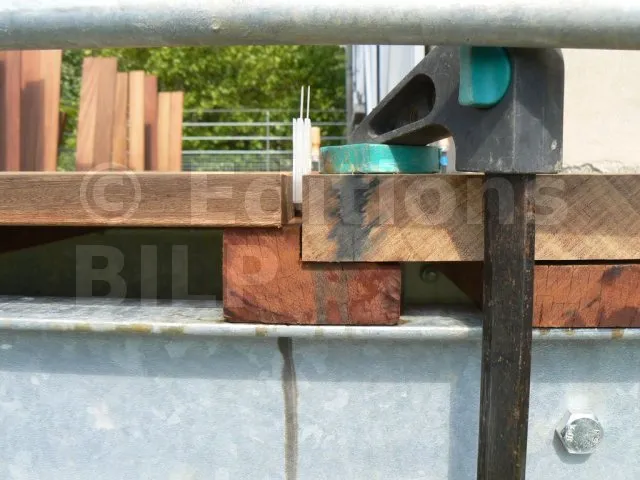

Le serre-joint évite que la 1ère lame se soulève
Les serres-joints maintiennent le tout bien à plat

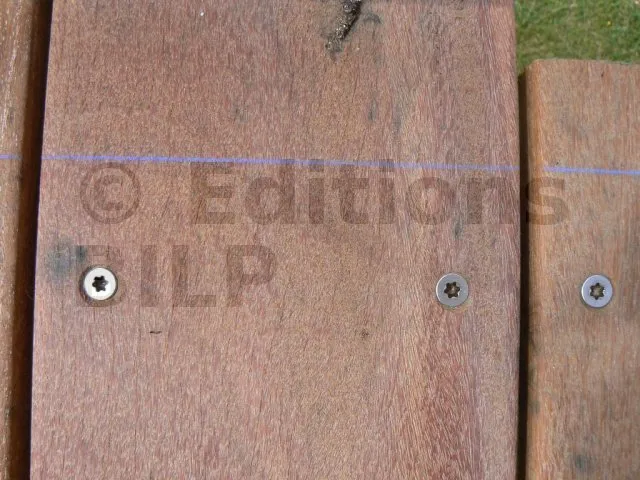

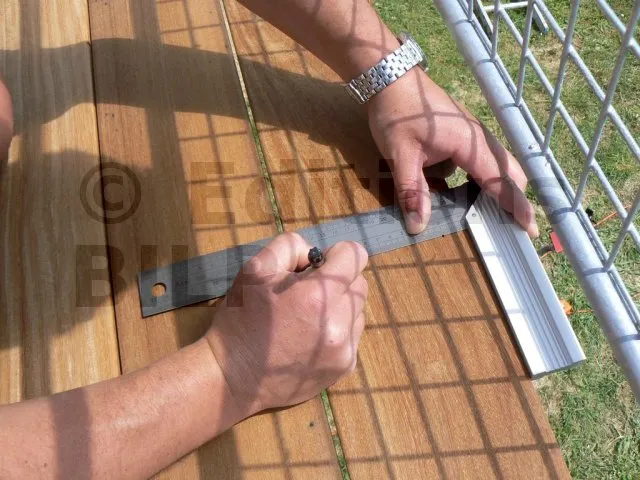

On répère l’emplacement des vis
Vissage

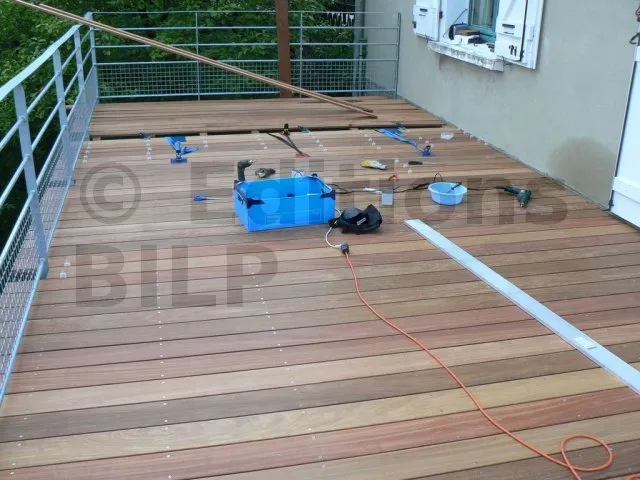

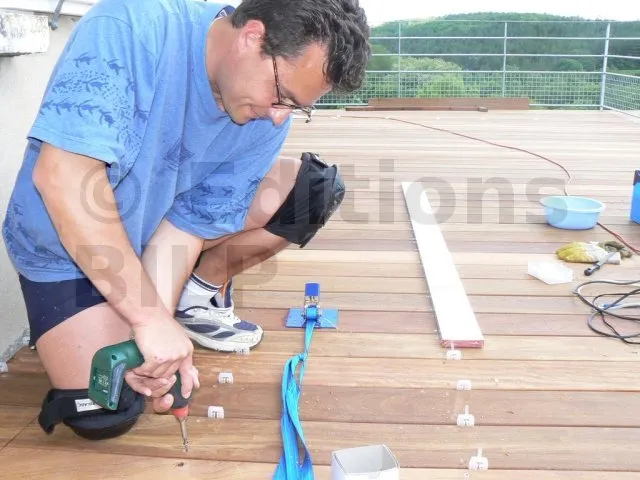

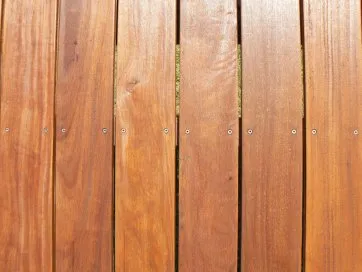

Vissage des 1ères rangées de lames

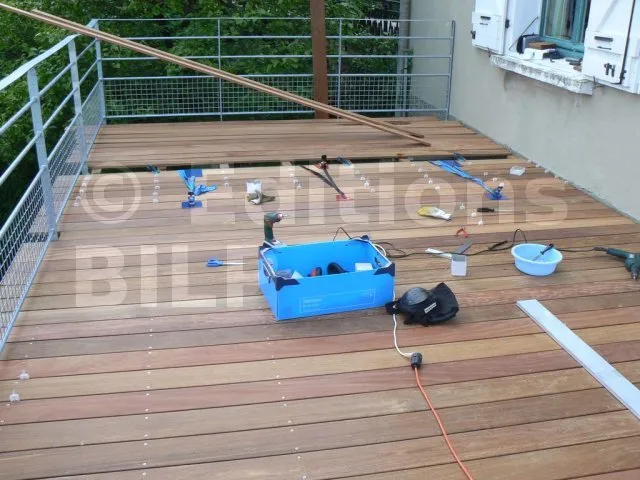

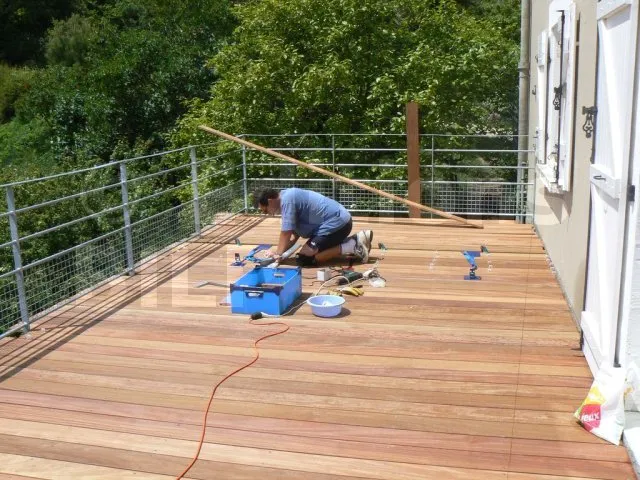

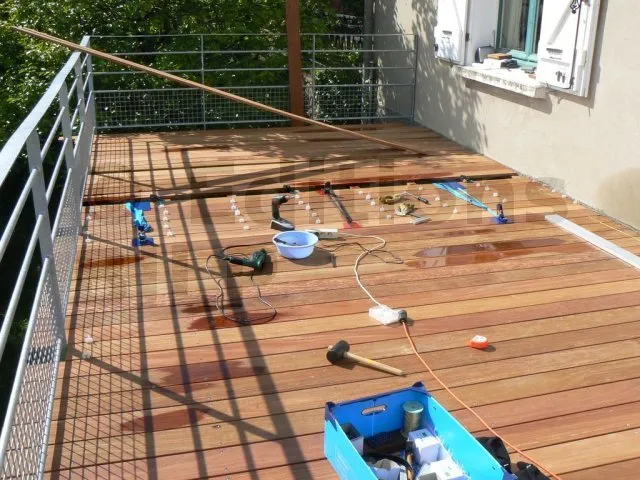

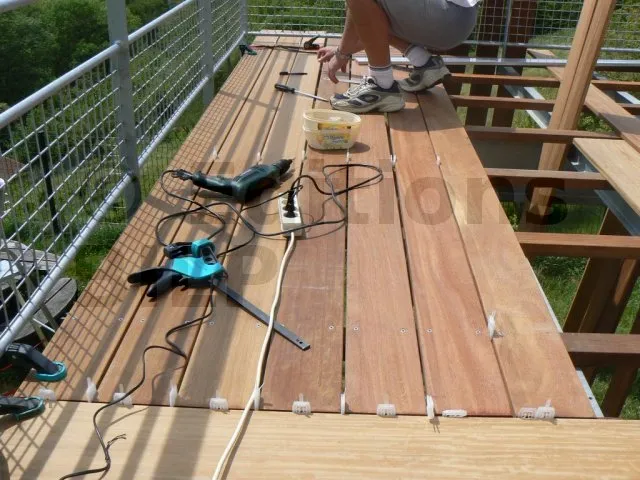

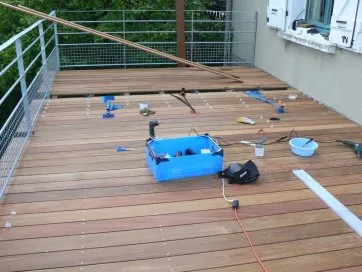

Veillez à bien organiser votre chantier

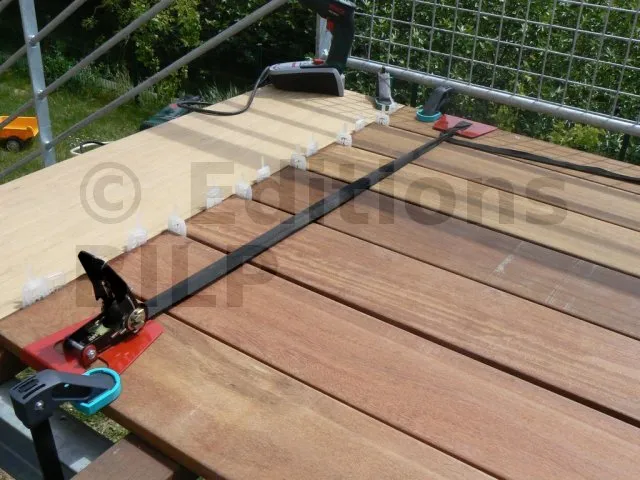

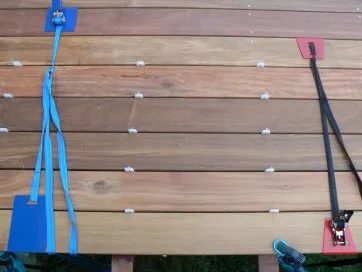

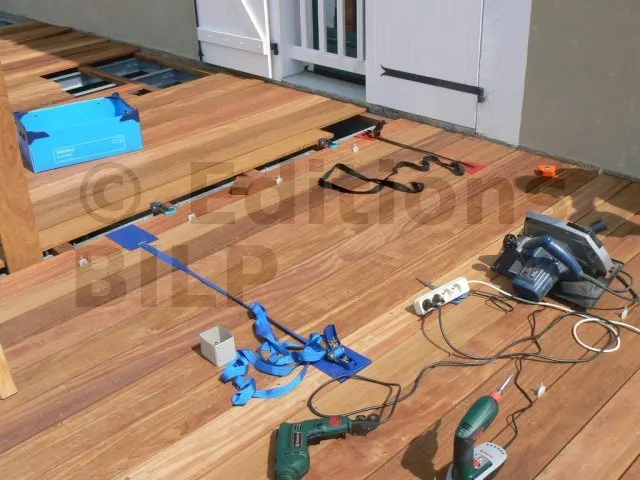

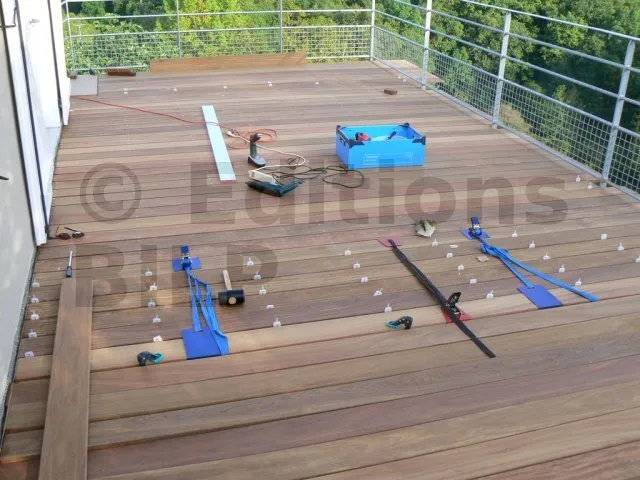

Sangles à parquet aux deux extrémités

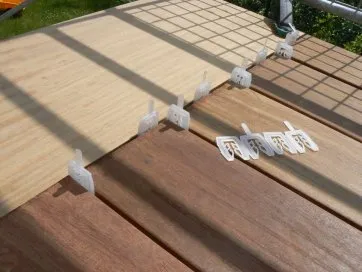

Les câles PVC maintiennent un écart précis entre les lames

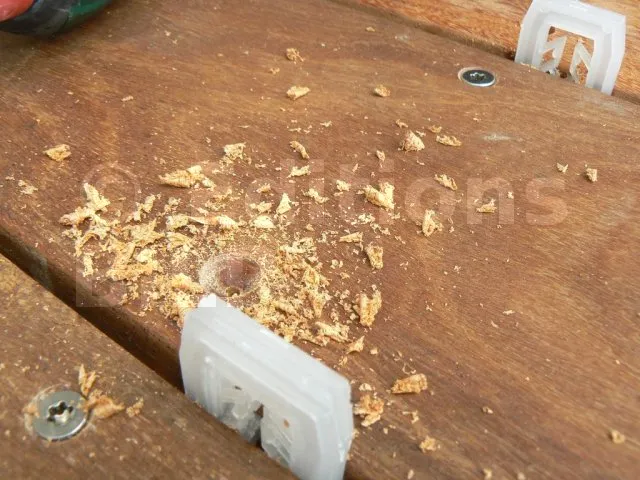

Débourage du foret

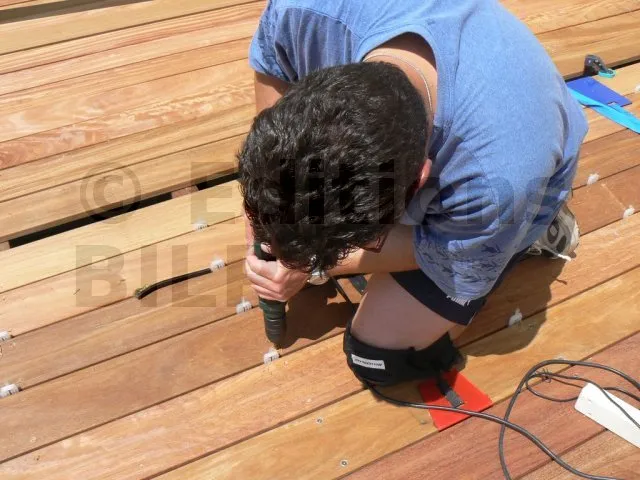

Des genouillères de carreleur protègent les genoux des frottements

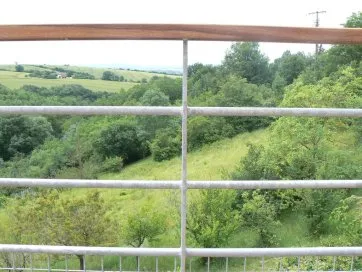

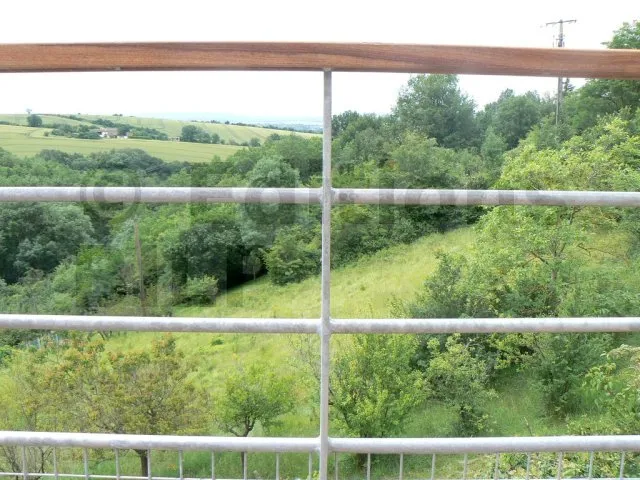

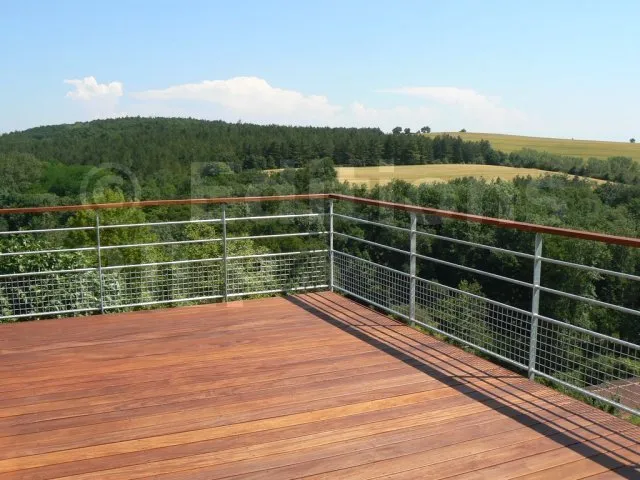

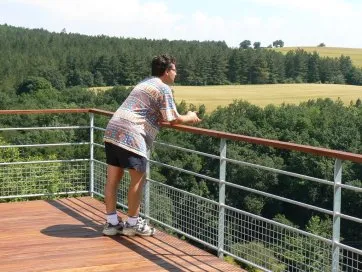

Paysage vu de la terrasse

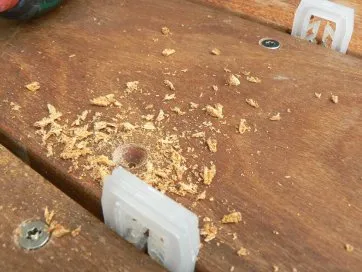

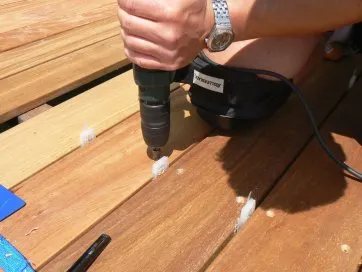

Préperçage
Fraisage
en une seule opération





Les câles en PVC sont vendues en grappes sécables

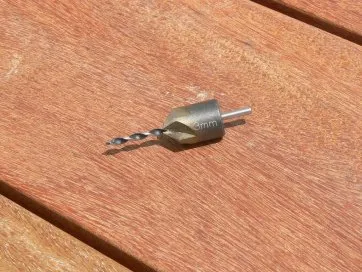

La mèche double étage

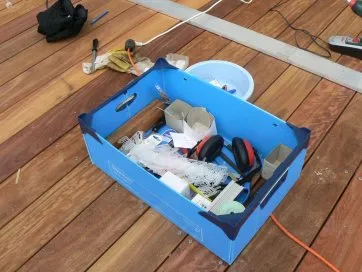

Une caisse permet d’avoir tous les outils sous la main

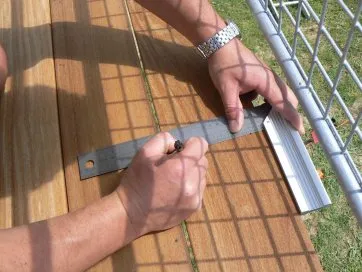

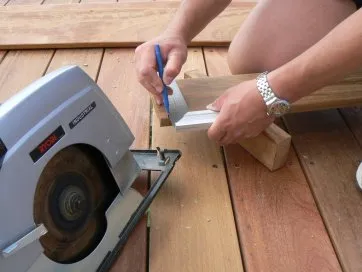

Découpage à l’équerre d’une lame
Un tournevis plat de grande dimension permet d’insérer ou de retirer les câles plus facilement



Garde-corps

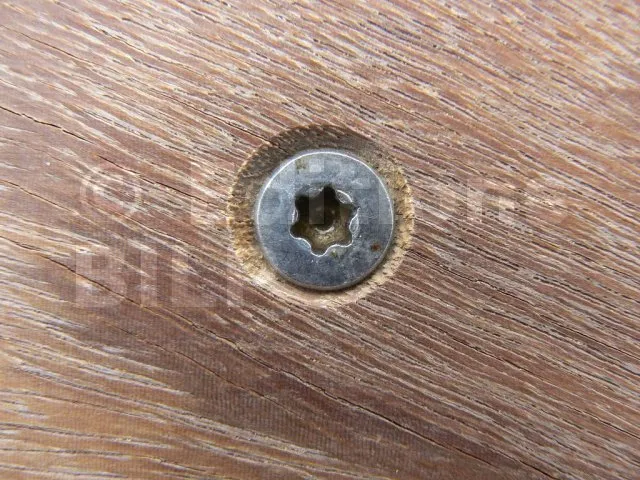

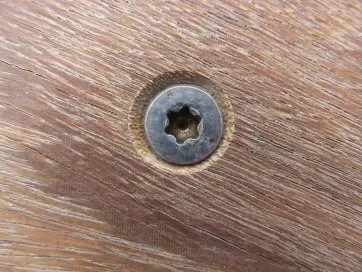

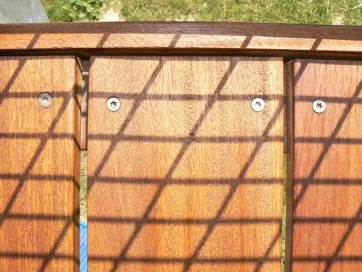

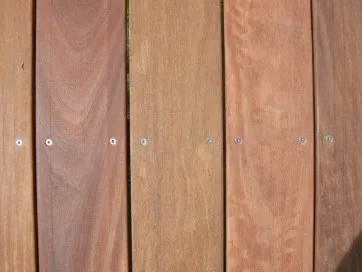

Vis dans sa cuvette
Repérage de la découpe au cordeau bleu

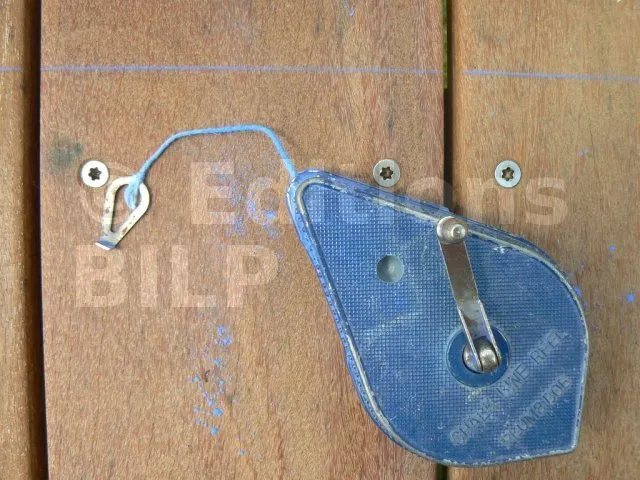

Cordeau bleu
Pour une découpe linéaire, l’outil idéal est la scie circulaire. Mais là, seule la scie sauteuse passait.

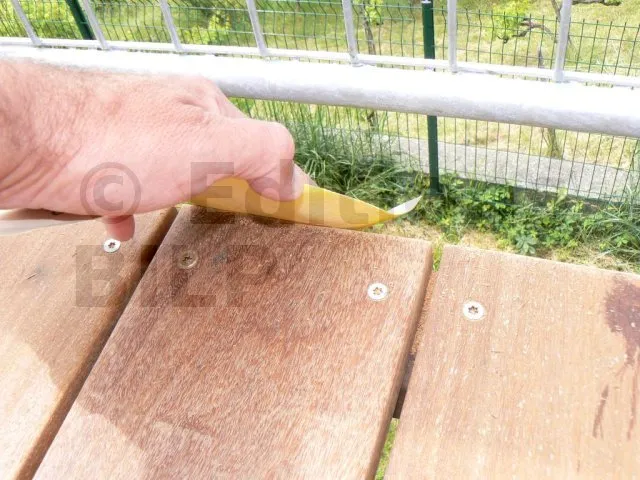

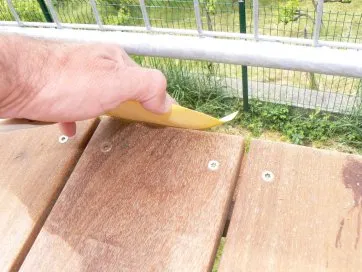

Un coup de papier de verre pour adoucir la découpe

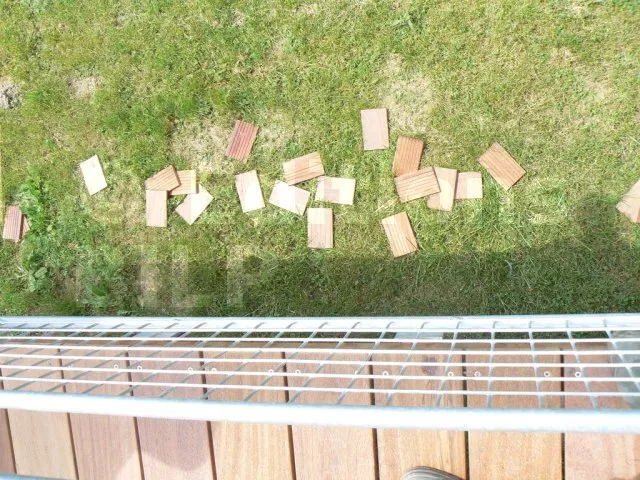

Les chutes ont chuté

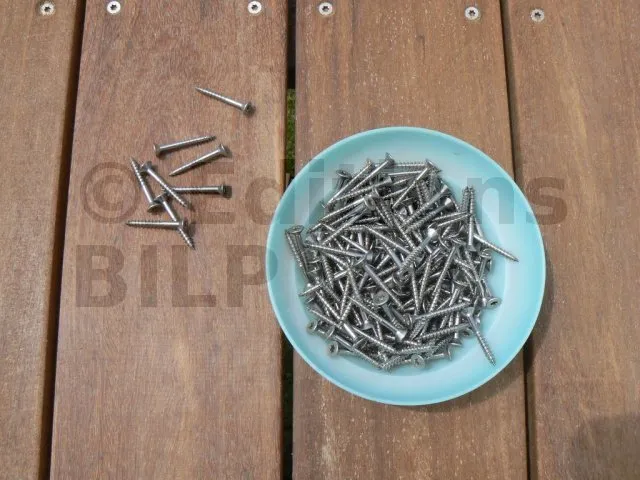

Quand on utilise beaucoup de vis, il est important de les avoir rapidement sous la main
Vis TORX

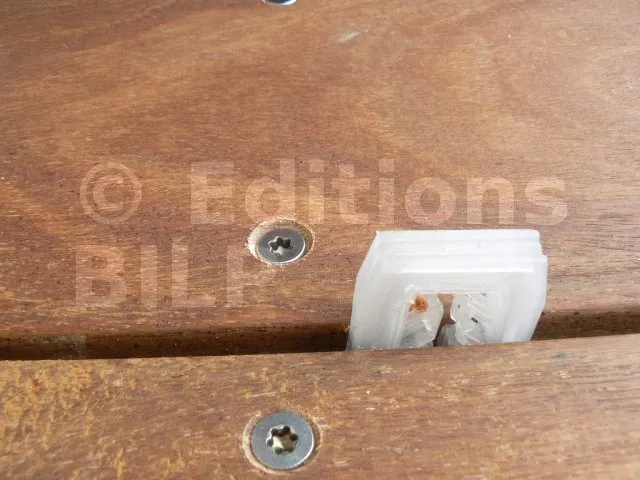

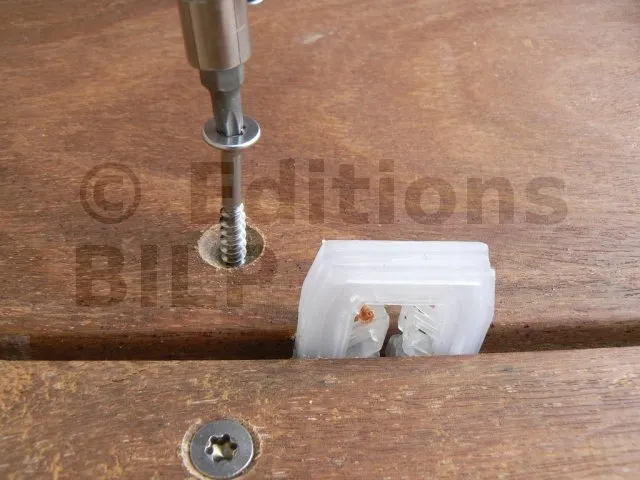

Vis et câle

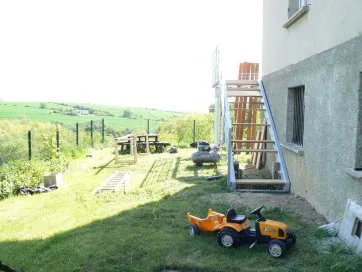

L’escalier

Limon
Il manque encore les marches

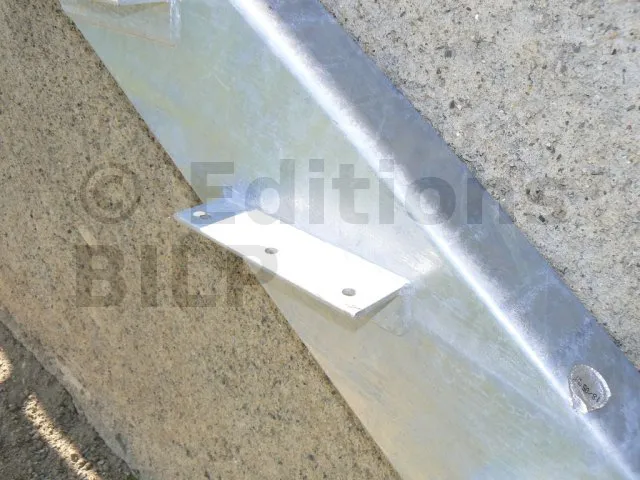

Platine de fixation pour une marche
Haut de l’escalier
Vissage d’un tire-fond pour fixer la lambourde



Encore quelques marches à fixer

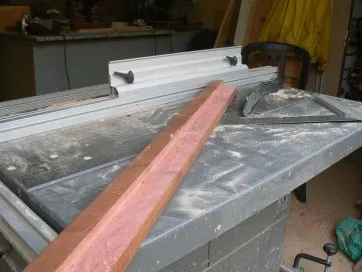

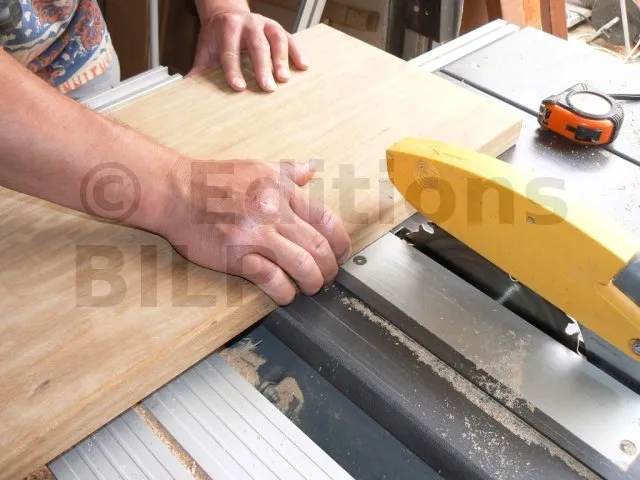

Pour la découpe des marches, on a préféré utiliser une scie de table

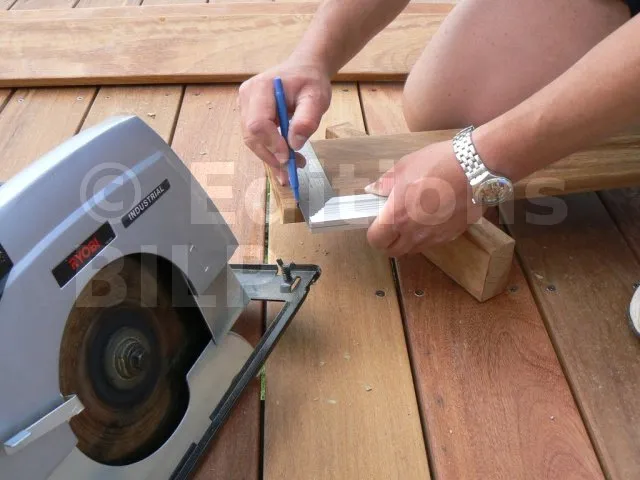

Découpe d’un profil dans une lambourde



Ce profil sert à compenser la différence d’épaisseur entre lames et marche d’escalier



Les lames autour de la dernière marche sont placées très finement grâce à des cales
On maintient les écarts de façon précise grâce à des câles PVC

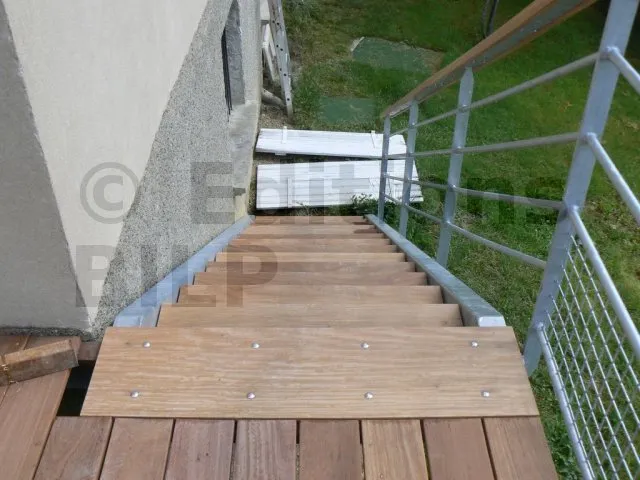

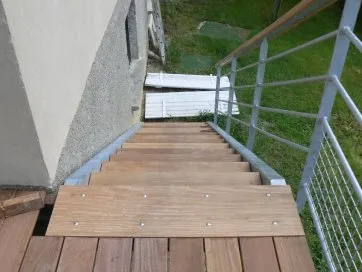

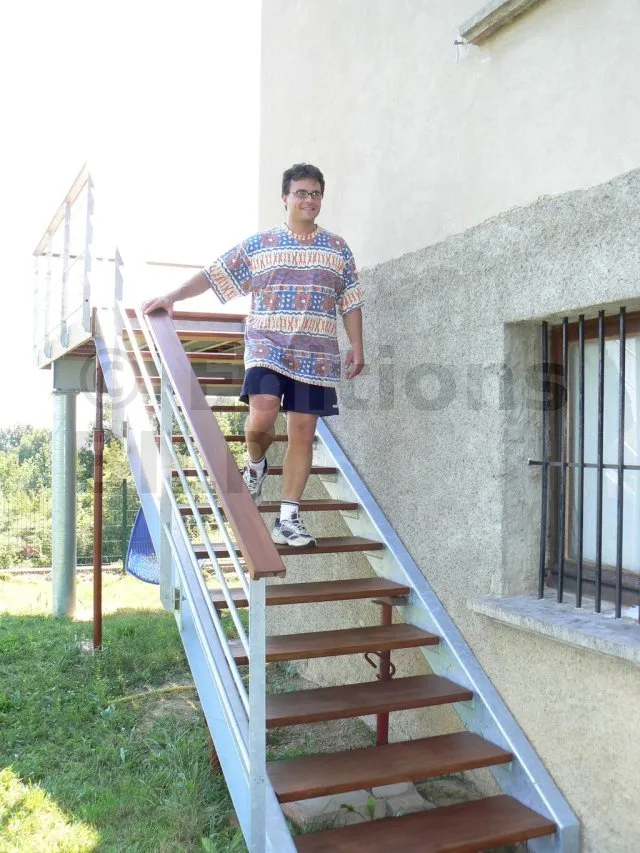

Toutes les marches de l’escalier sont posées
Pour fixer les marches, on a utilisé des boulons à tête bombée

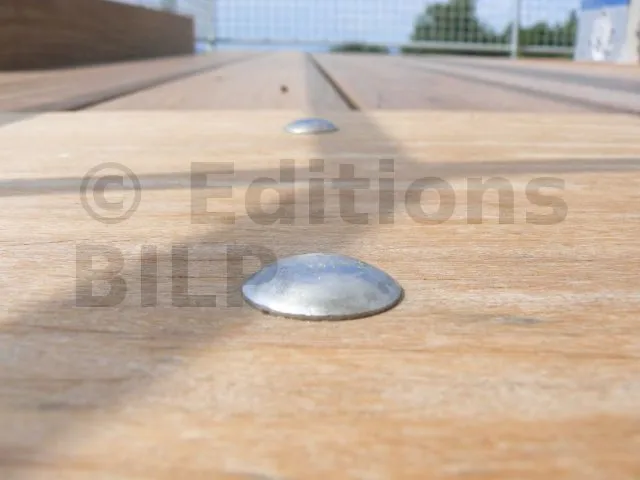

Tête bombée

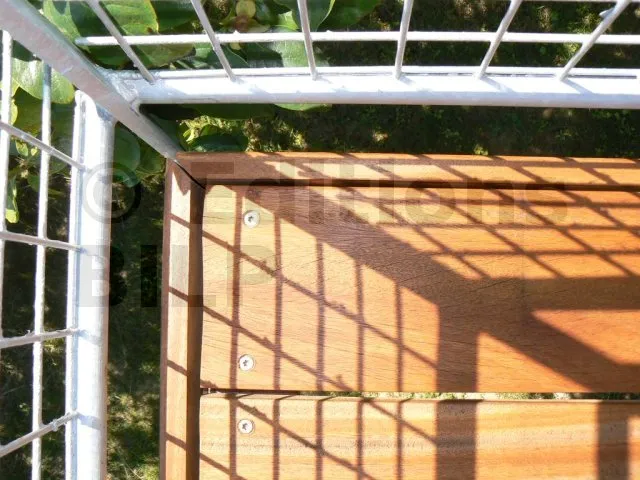

La dernière marche de l’escalier

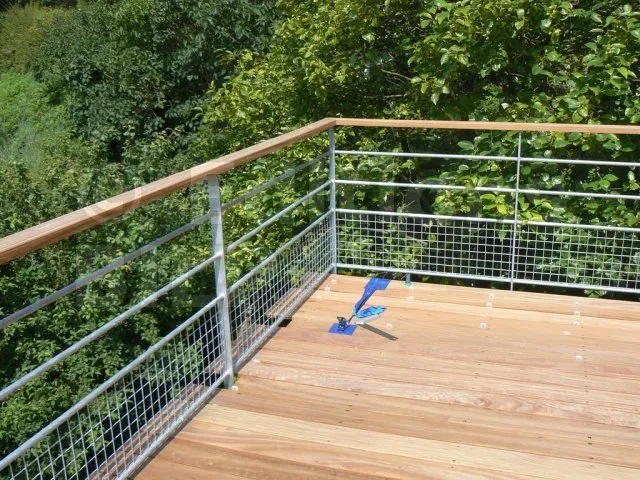

Le garde-corps

Au tour du garde-coprs
On met en place le garde-corps

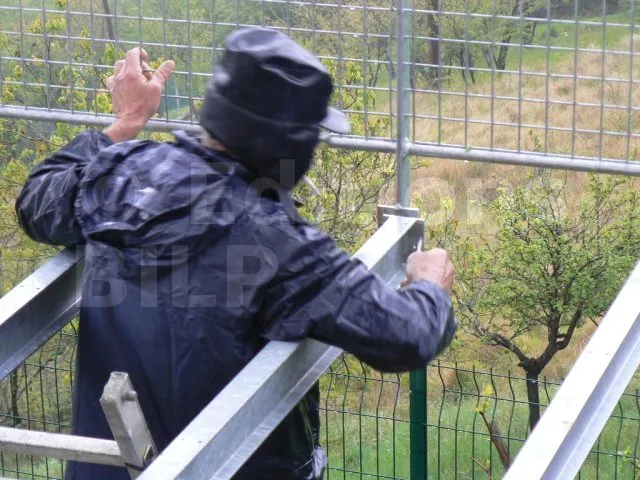

On fixe le garde-corps



C’est bien pratique une grue !
C’est bon, ça tient !

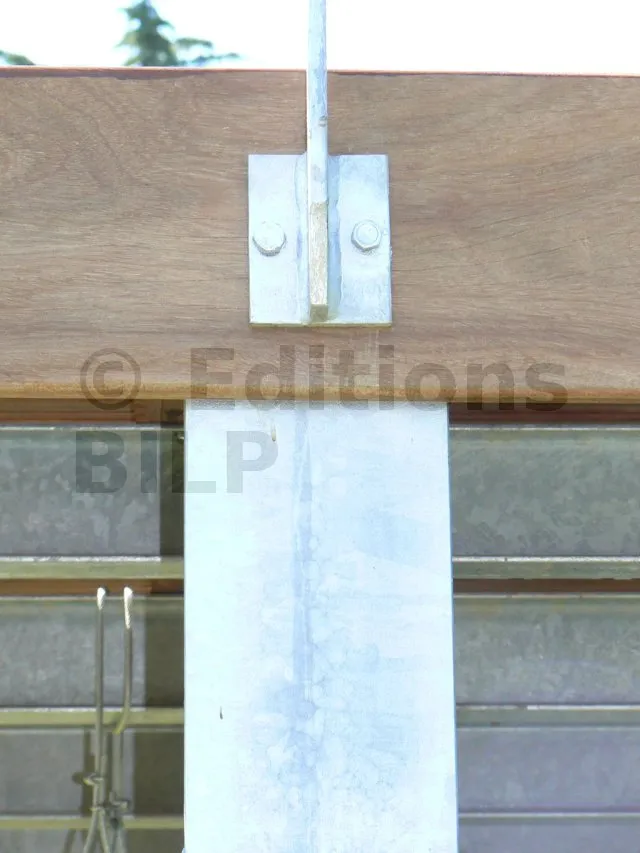

Fixation du garde-corps à la solive

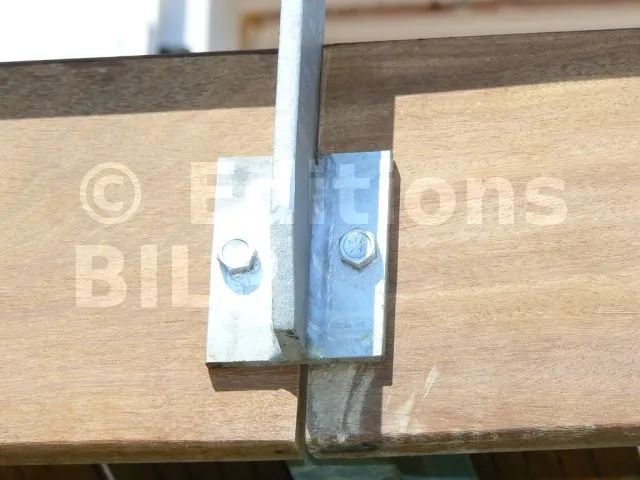

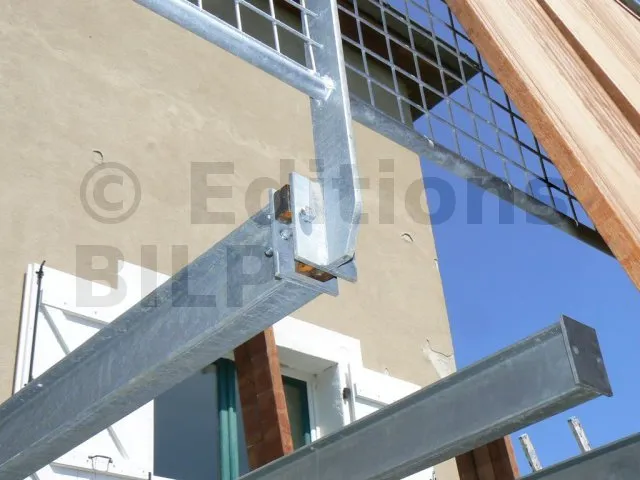

Fixation du garde-corps à une IPN

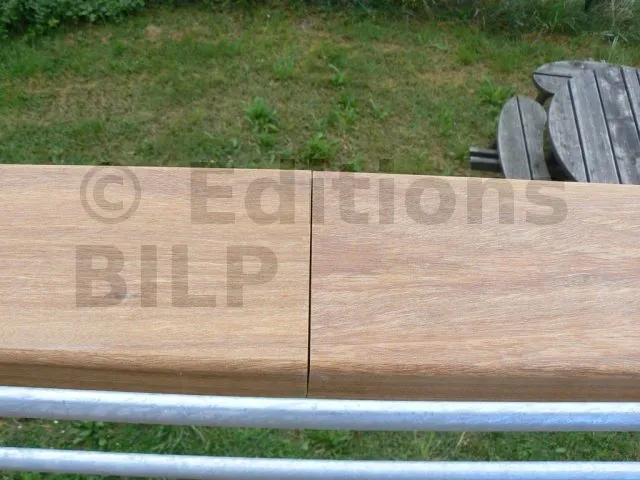

Main courante en bois

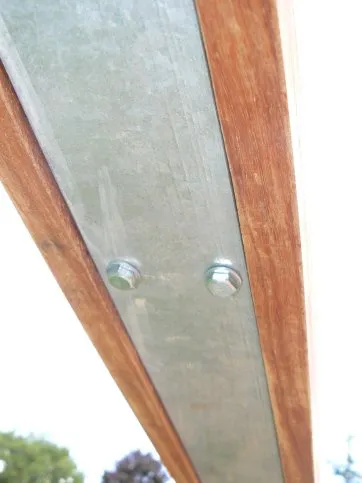

Dessous de la main courante



Coin du garde-corps

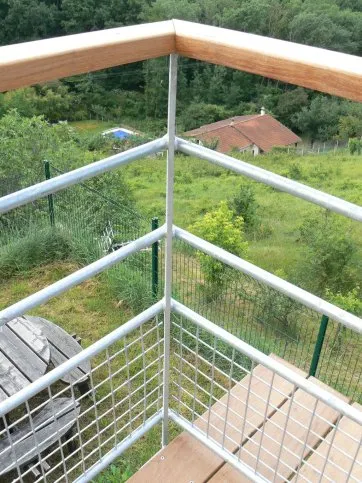

Coin de la main courante

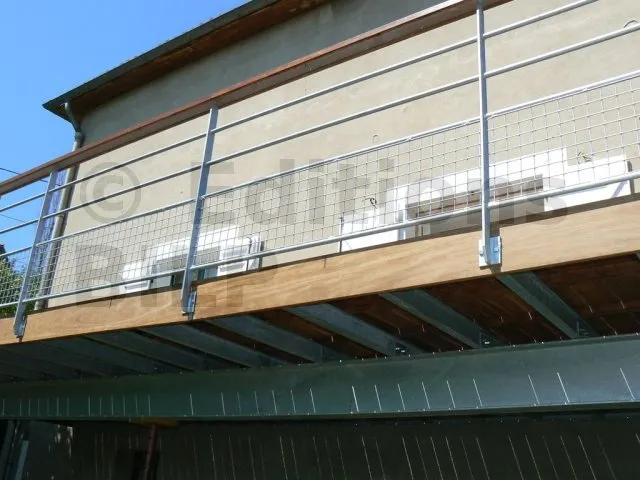

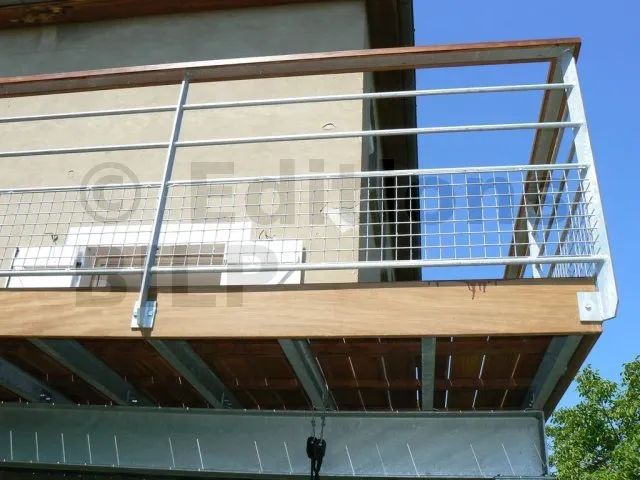

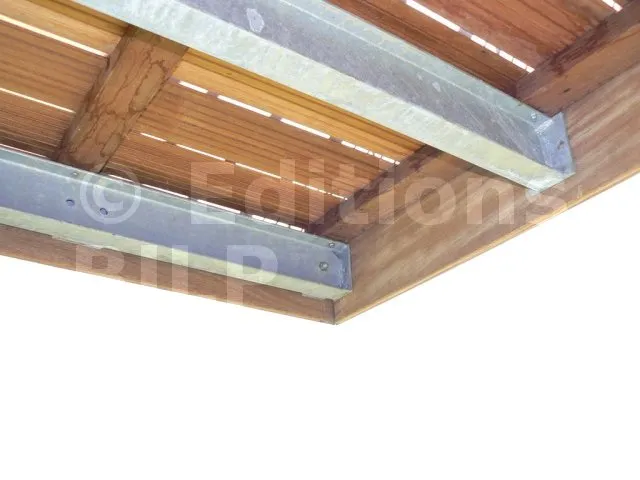

Le bandeau est pris en sandwich entre la solive et le garde-corps

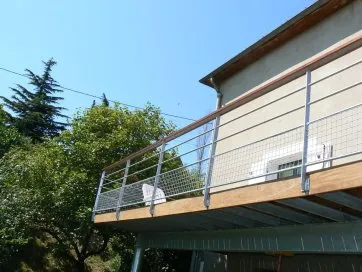

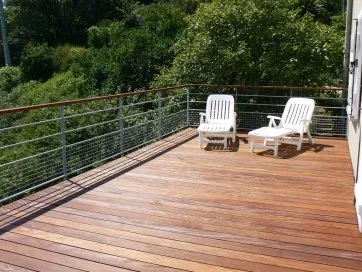

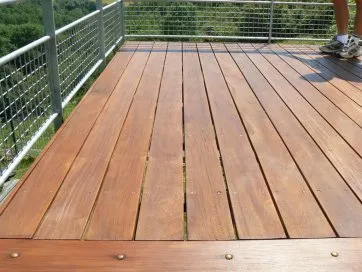

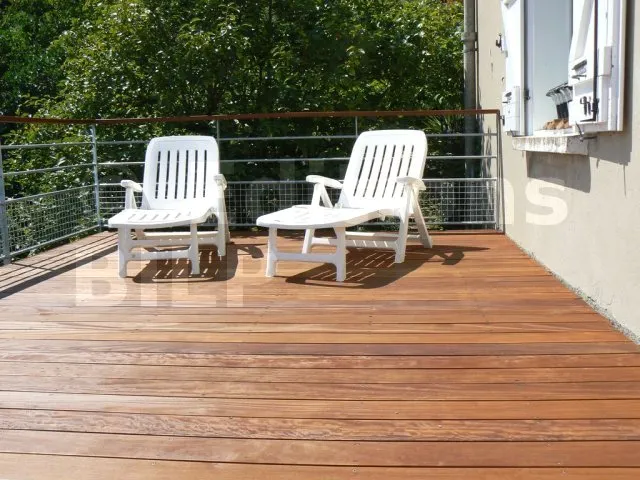

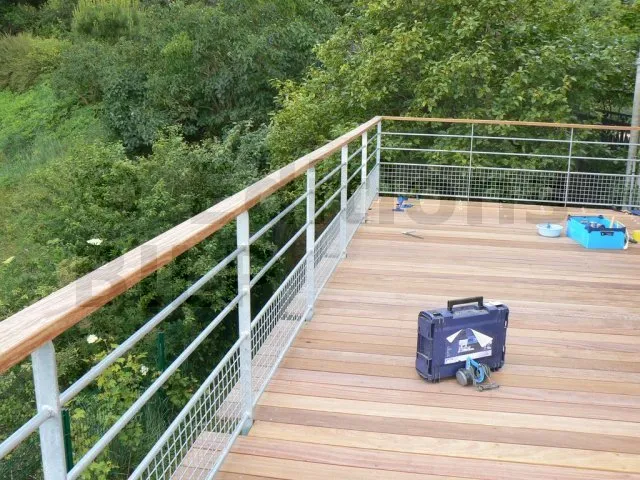

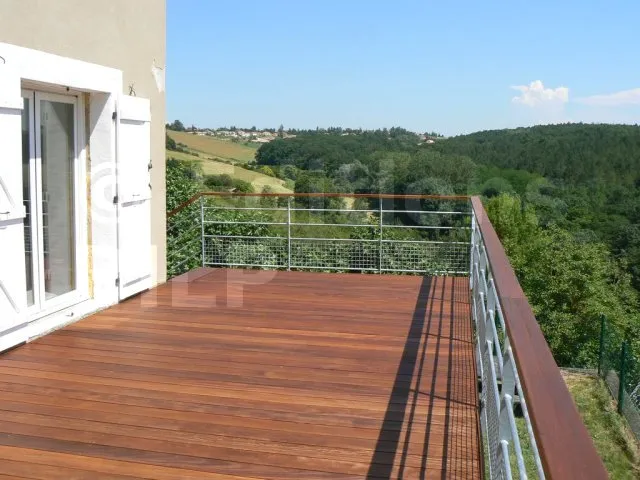

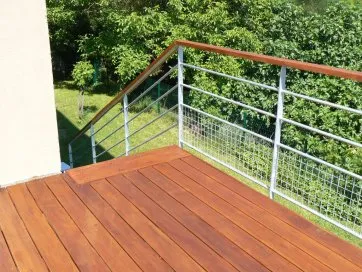

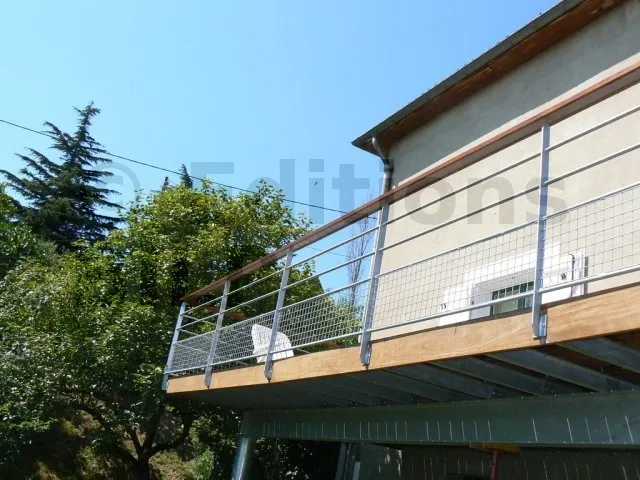

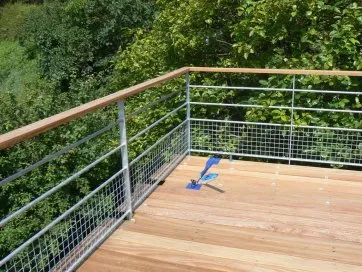

La terrasse est terminée

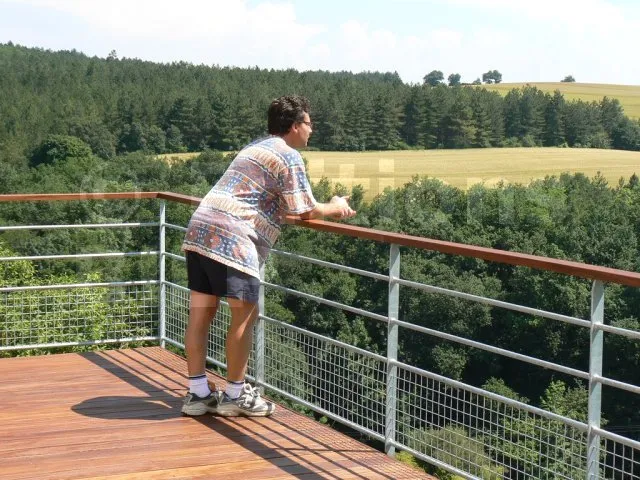

Heureux du travail fini et bien fait

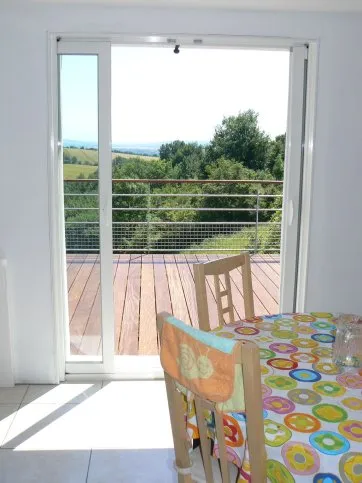

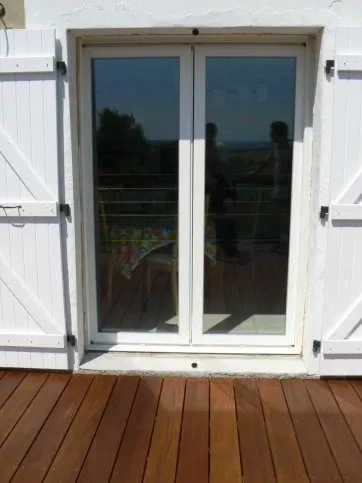

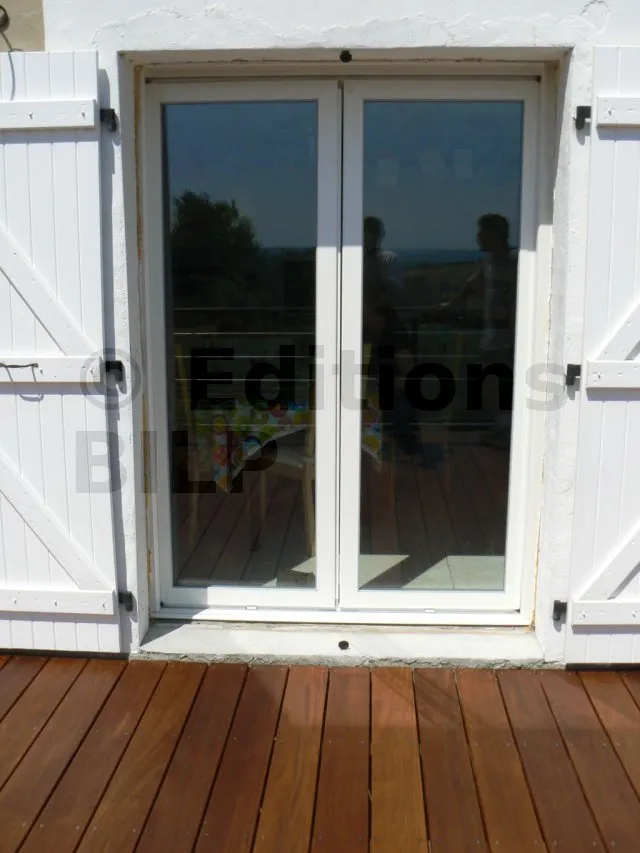

Vu de la cuisine








[...]

...Il y a une suite !
