Voici un extrait gratuit du guide de construction :

Bandeau double aligné

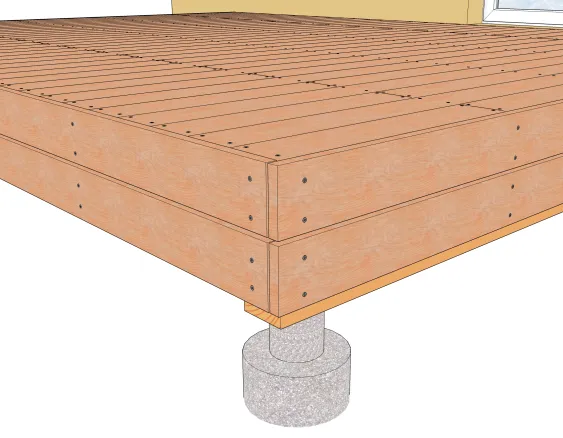

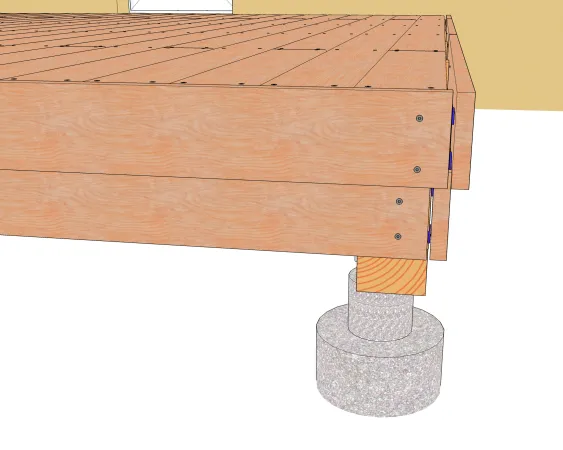

Vue des bandeaux doubles alignés

Cette méthode convient tout particulièrement pour une structure avec poutre porteuse (voir cette rubrique), la hauteur de structure à dissimuler étant plus importante.

Dans les croquis suivants, les bandeaux sont à coupes droites mais une coupe d’onglet à 45° est envisageable.

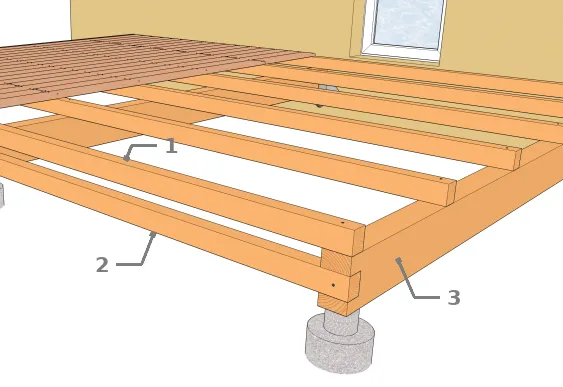

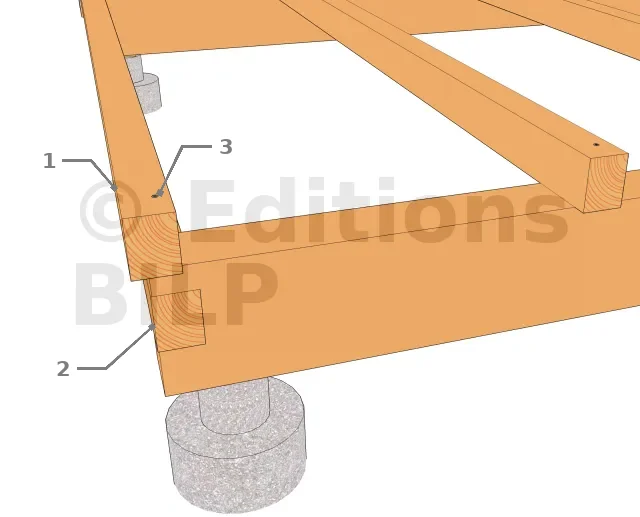

Double solive aux extremités
  • 1 : Solive en extrémité
  • 2 : Doublement de la solive pour servir de point de fixation au 2ème bandeau
  • 3 : Poutre porteuse

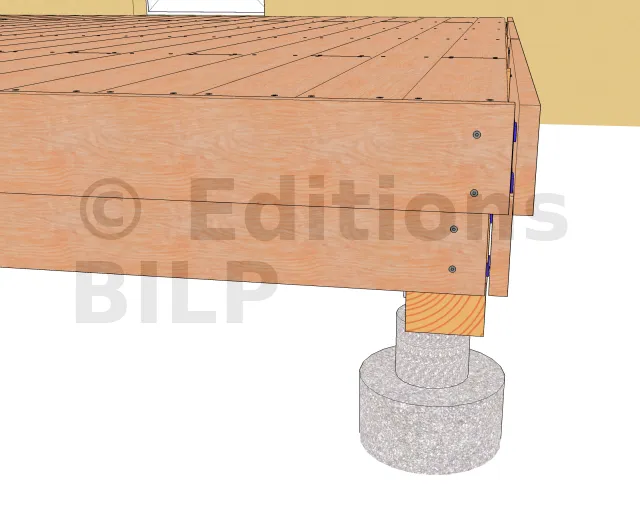

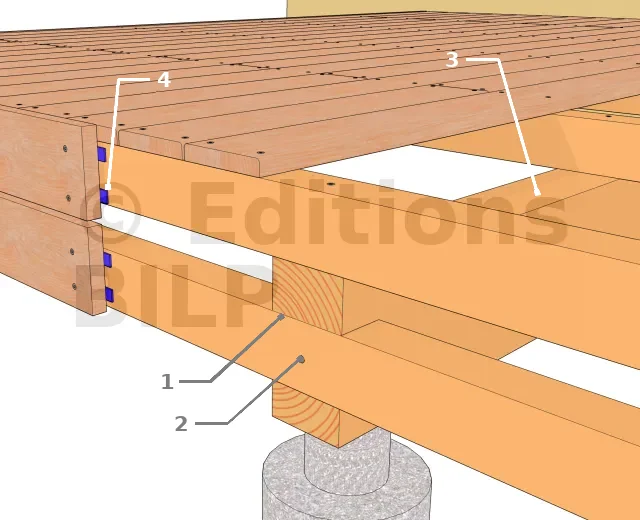

Montage du coté
  • 1 : Une gorge est pratiquée dans l’extrémité de la poutre porteuse
  • 2 : La 2ème solive est insérée dans la gorge et fixée avec une vis D6/140
  • 3 : Poutre porteuse
  • 4 : Calage sanitaire

Bandeau double à chevauchement

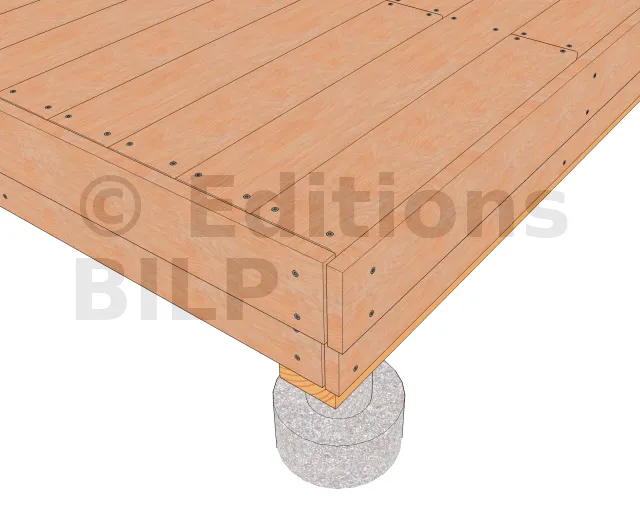

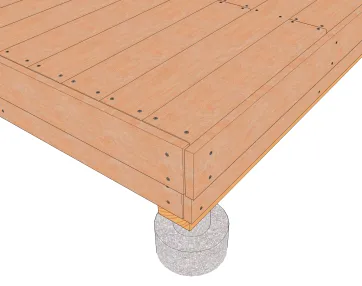

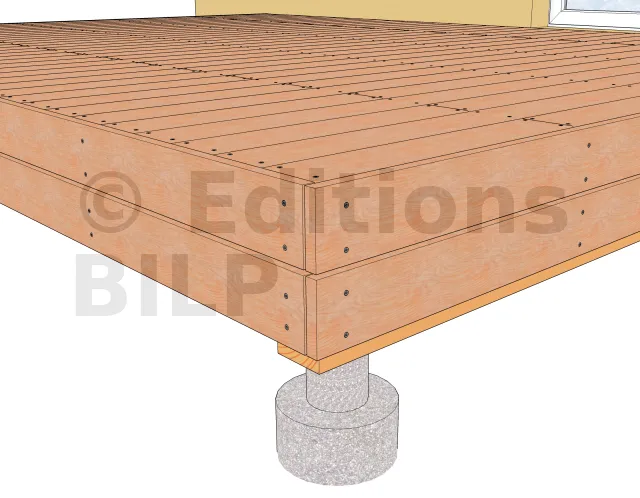

Vue des bandeaux doubles à chevauchement

Dans cette variante, le bandeau supérieur se superpose au bandeau inférieur produisant un effet esthétique intéressant.

Dans les croquis suivants, les bandeaux sont à coupes droites mais une coupe d’onglet à 45° est envisageable.

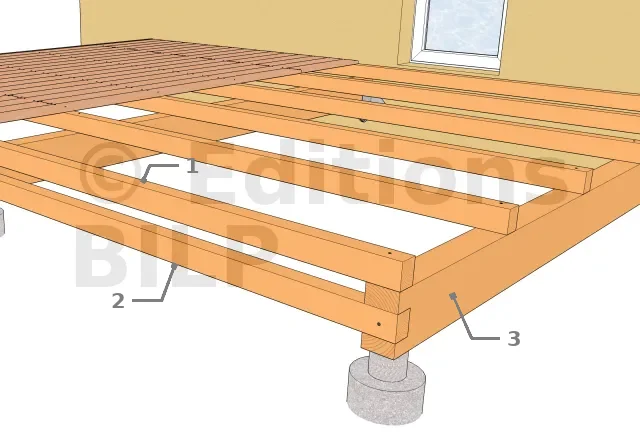

Méthode de pose des solives aux extremités
  • 1 : Solive. Le porte-à-faux correspond à l’épaisseur du bandeau inférieur
  • 2 : Solive ou tasseau pour fixation du bandeau inférieur
  • 3 : Décaler la fixation de solive

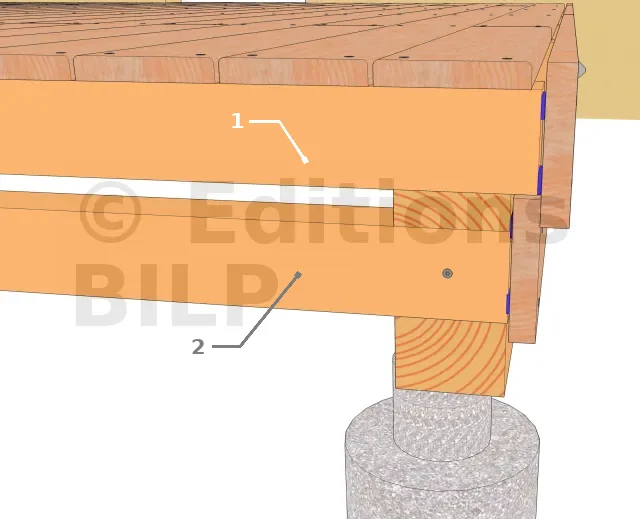

Montage d’angle
  • 1 : Solive en porte-à-faux
  • 2 : Solive ou tasseau pour fixation bandeau inférieur
Montage du coté
  • 1 : Une gorge est pratiquée dans l’extrémité de la poutre porteuse
  • 2 : La 2ème solive est insérée dans la gorge et fixée avec une vis D6/140
  • 3 : Poutre porteuse
  • 4 : Calage sanitaire


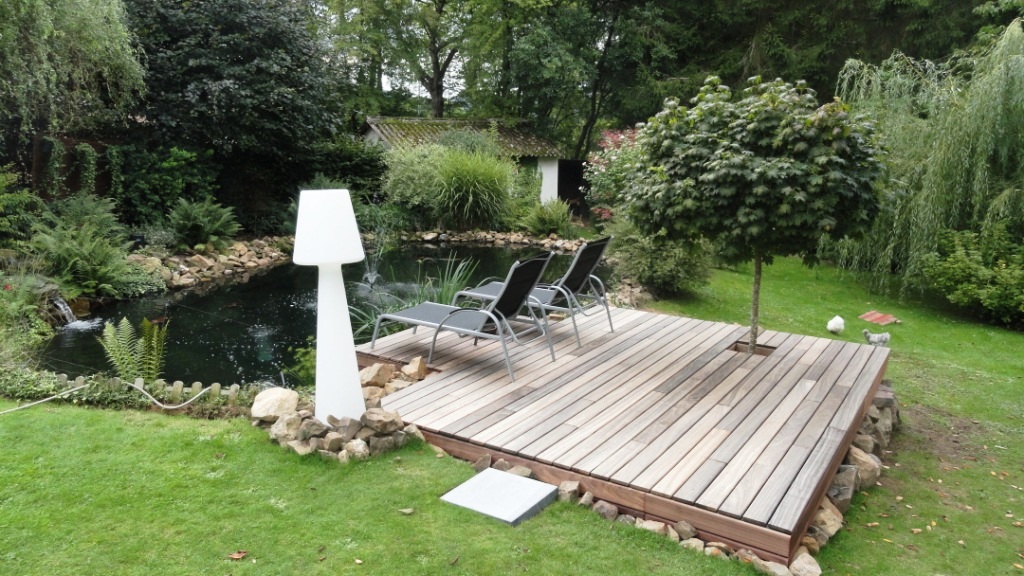

Sous les bandeaux

Des rochers ont été insérés pour boucher le vide résiduel.

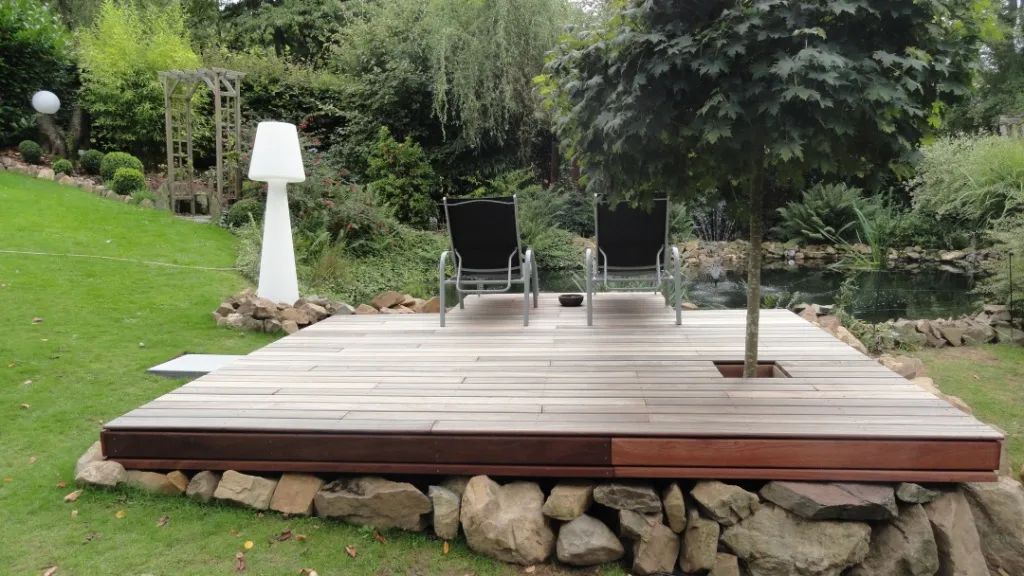

La terrasse semble flotter sur un lit de rocher


[...]

...Il y a une suite !
