La conception

Bruno, Manitra, Langa

Voici un extrait gratuit du guide de construction :

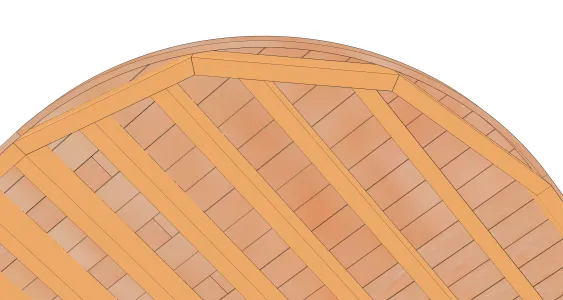

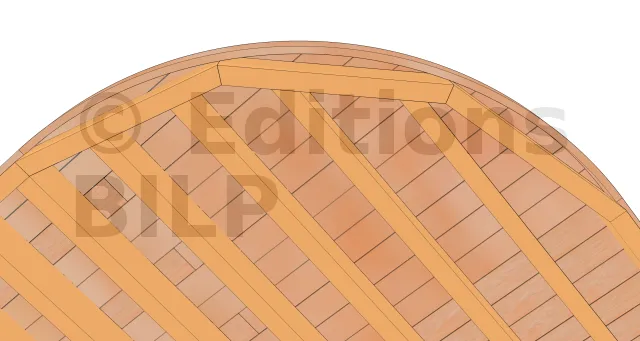

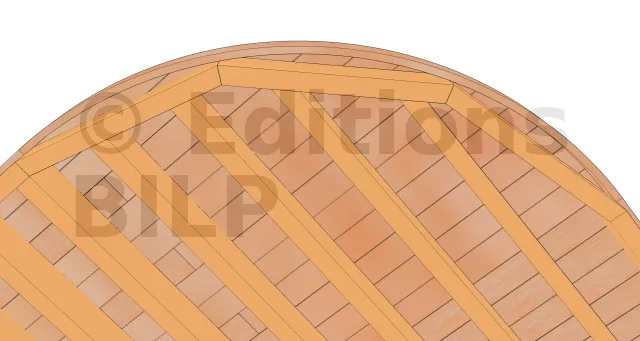

L’effet de courbe est produit d’une part par la coupe en arrondi des lames (ou panneaux) , d’autre part par le bandeau qui est fixé en forçant sa courbure. Mais la structure sous-jacente est très importante. Nous allons placer un certain nombre de solives en bordure, pour suivre autant que possible la courbe. La quantité de solives bordures et leur longueur sont à calculer. Il faut absolument faire un plan. Pas question d’improviser sur le chantier.



Tout d’abord un plan de principe qui détermine les dimensions de la plateforme, l’orientation des lames, la courbe, puis le plan de structure. Voici les paramètres à prendre en compte.

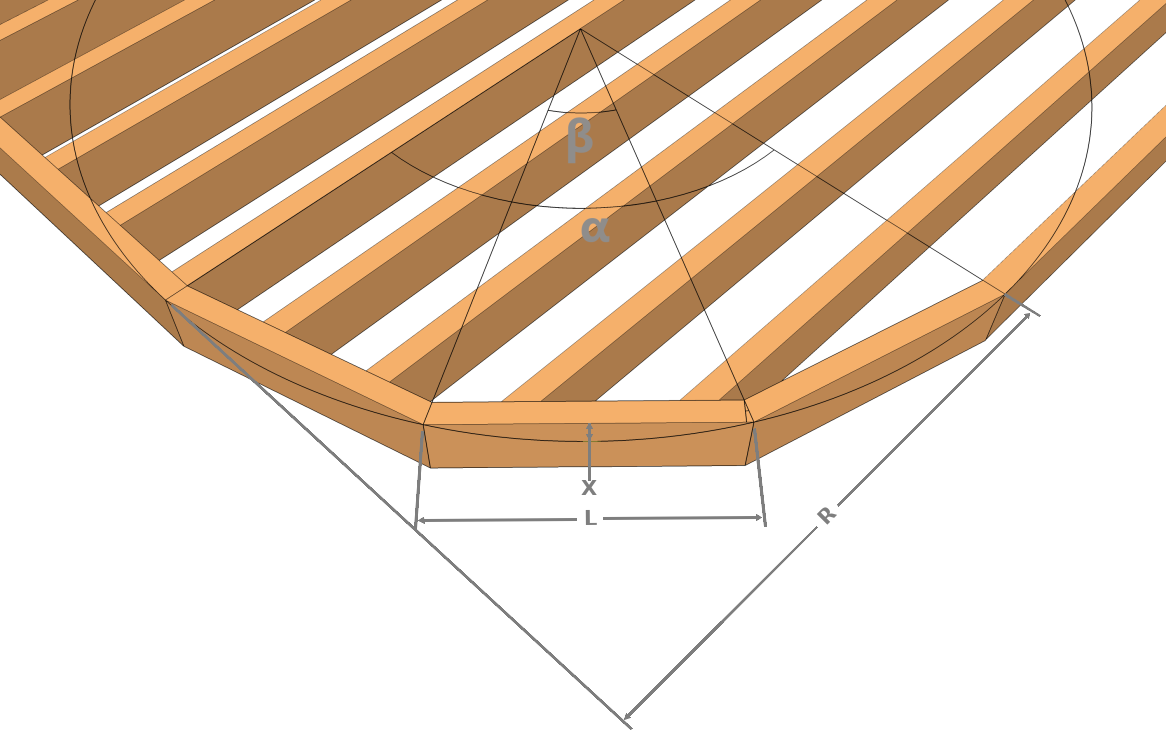

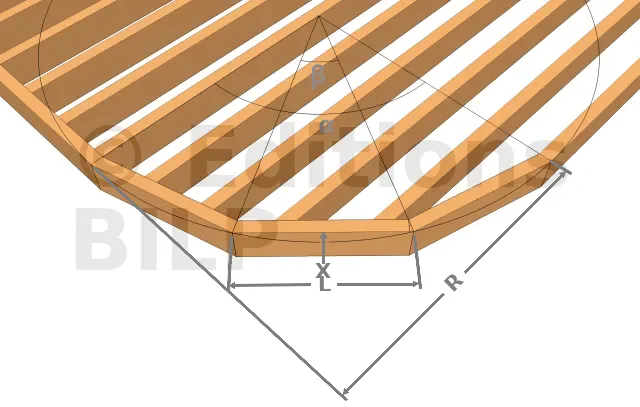

-$\alpha$- : angle de la courbe

Nous considérons que la courbe s’inscrit dans un cercle. L’angle \alpha (alpha) correspond à l’ouverture de ce cercle. A l’extrême, si \alpha = 360°, c’est que vous allez faire une plateforme en forme de cercle.

Si vous réalisez une courbe dans un coin à angle droit de la plateforme, alors $\alpha$ = 90°. C’est vous, en tant que concepteur, qui déterminez cet angle dans votre plan de principe.

R : rayon de la courbe

Plus R est grand, plus la courbe est douce. Plus R est petit, plus le bandeau sera difficile à réaliser. C’est vous qui déterminez ce rayon dans votre plan de principe.

X : distance solive / bandeau

$$X=R.\left (1-cos \frac \beta2\right)$$

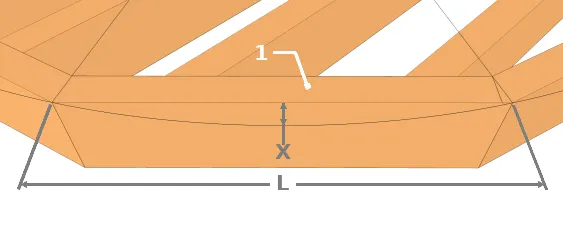

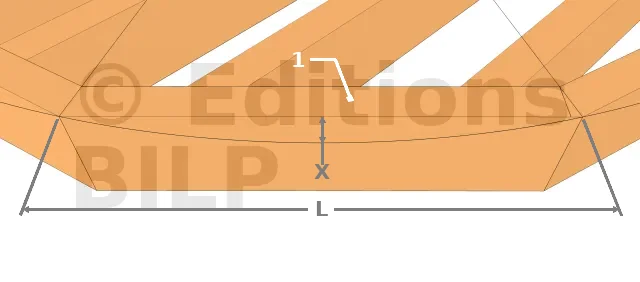

Distance solive / bandeau
  • 1 : Solive-bordure

En forçant sur sa courbure, le bandeau est fixé contre les solives bordures, qui elles, sont rectilignes. Un espace se forme entre le bandeau et les solives bordures. Cette distance X ne doit pas être trop élevée. On considère que 10 cm est un maximum.

N : nombre de solives-bordures

On découpe la structure en plusieurs (N) solives-bordures de façon à épouser la courbe. Plus N est élevé, plus X sera faible – ce que l[...]
