Les portes à faux

Bruno, Yvan

Une terrasse est dite en porte à faux si elle possède une partie dont l’appui n’est pas aux extrémités la mettant ainsi au-dessus du vide. En d’autres termes, il n’y a aucun support en dessous de l’élément en porte à faux. Elle donne ainsi l’impression que la terrasse est suspendue, la rendant plus esthétique.
Voici un extrait gratuit du guide de construction :

Principe

Le principe est simple, il suffit de décaler les appuis périphériques d’une vingtaine de centimètres ou p lus vers l’intérieur afin de les dissimuler et donner un aspect aérien à la terrasse.

Réalisation d’un porte-à-faux sur Terrasse en bois sur plots maçonnés

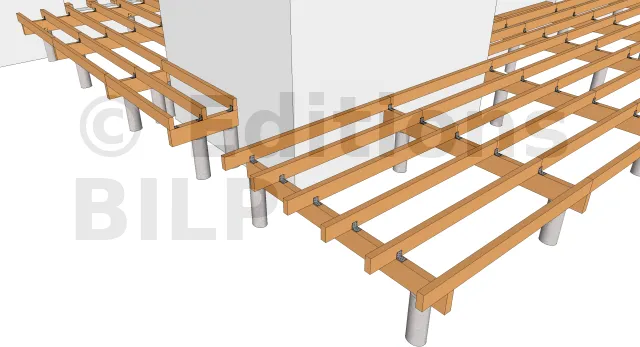

La réalisation du porte-à-faux
Pour ce type de structure, ce sont les plots maçonnés périphériques sur lesquels sont fixés les solives que l’on souhaite dissimuler.

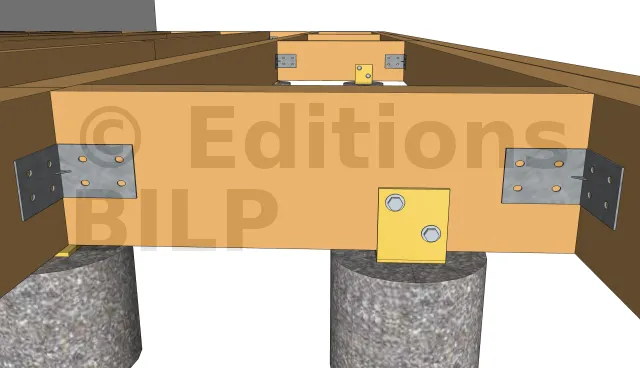

La fixation des lambourdes périphériques
Les entretoises sont indispensables pour la fixation des solives périphériques. Elles sont fixées aux plots de la même manière que les solives. Par contre, leur fixation se fait avec des équerres, des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.

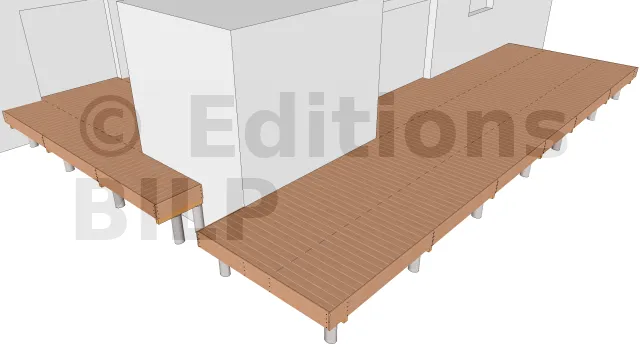

La terrasse terminée : un côté plus aérien
Vous trouverez plus d’exemples et de détails sur les fixations et la mise en œuvre en visitant la rubrique sur les terrasses en bois sur plots maçonnés.


Réalisation d’un porte-à-faux sur Terrasse en bois sur plots plastique réglables

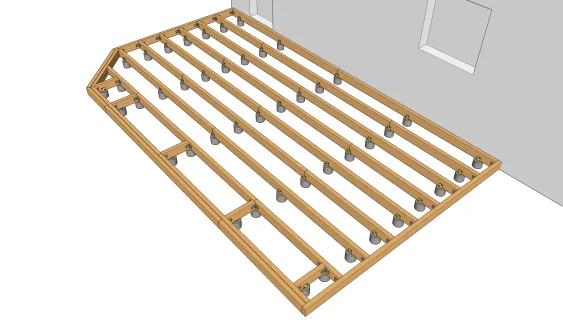

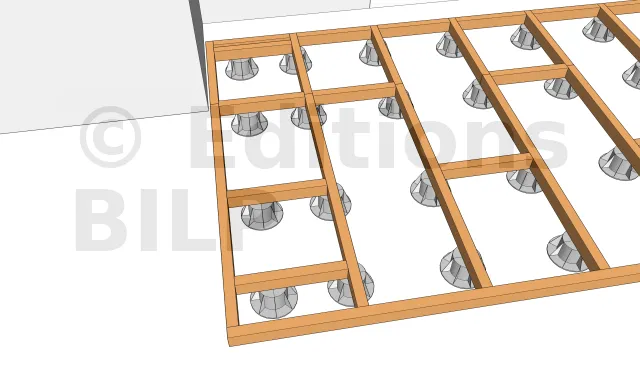

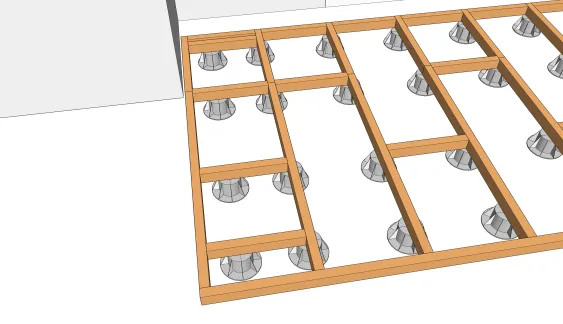

La création du porte à faux

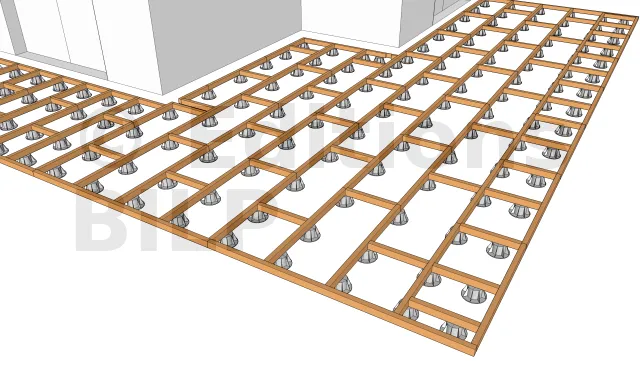

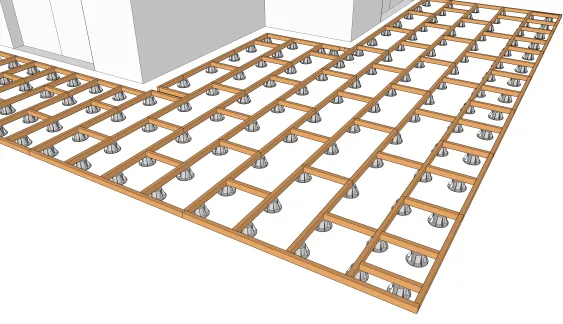

Pour une structure sur plots plastique réglables, le porte-à-faux est réalisé en décalant les plots plastique périphériques vers l’intérieur avant d’y fixer les lambourdes.

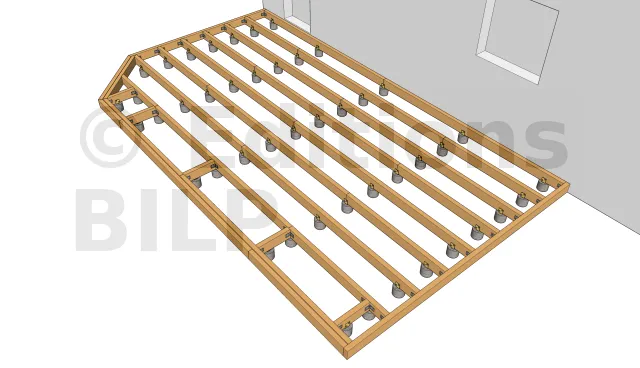

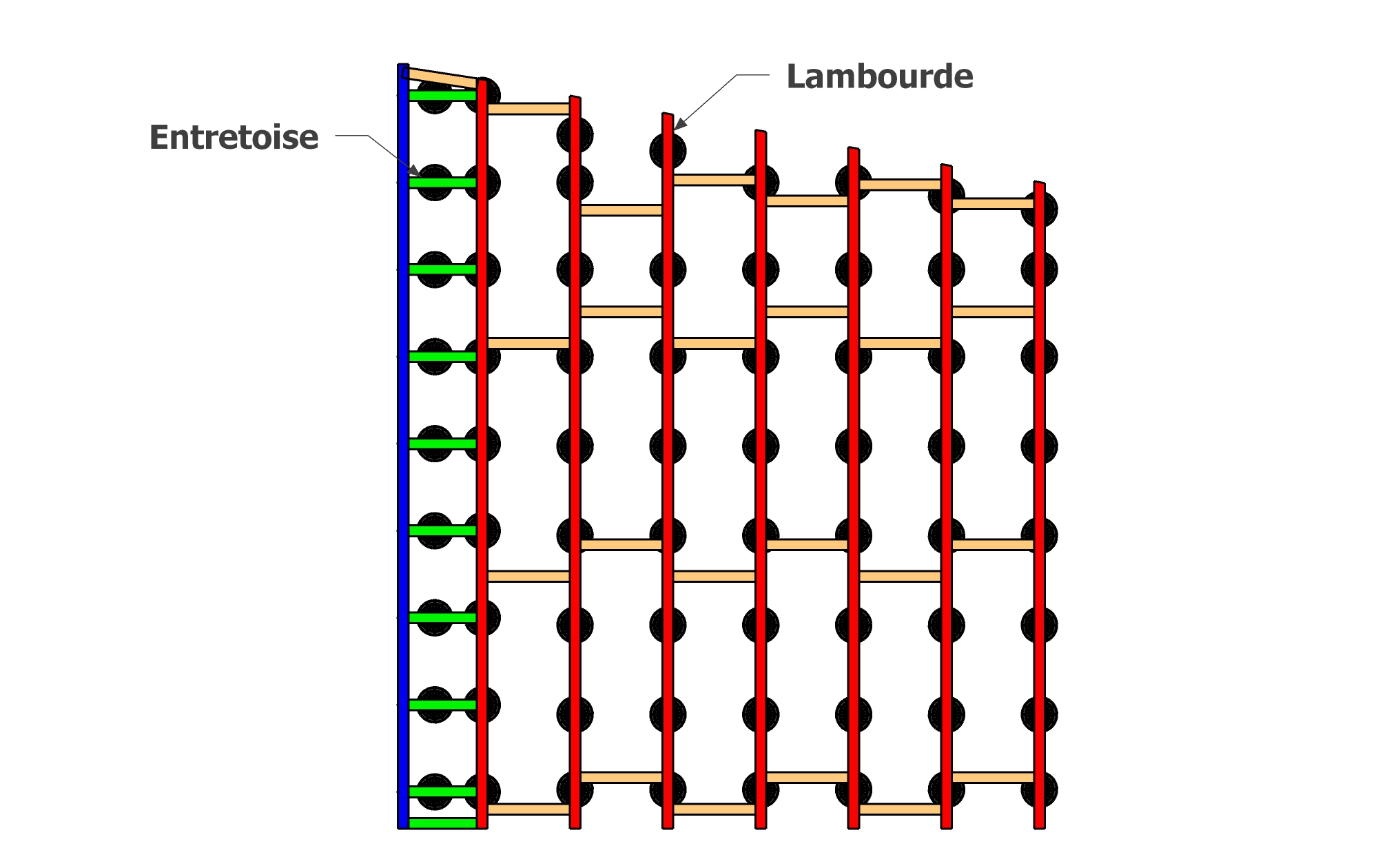

La fixation des lambourdes périphériques
Les lambourdes périphériques prennent appuies sur des entretoises fixées avec un écart régulier. Elles peuvent être fixées aux lambourdes par des équerres que l’on fixe par la suite par des vis ou des tirefonds. Elles peuvent être également fixées avec des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.

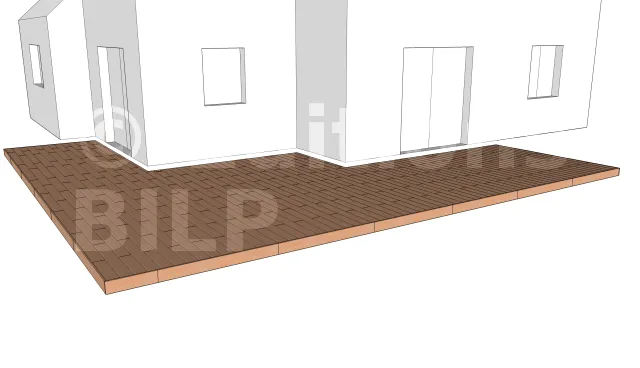

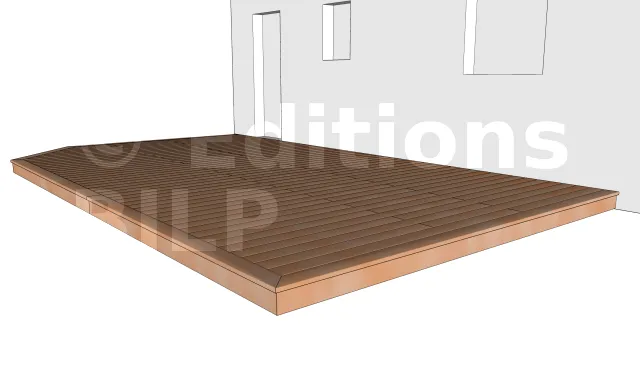

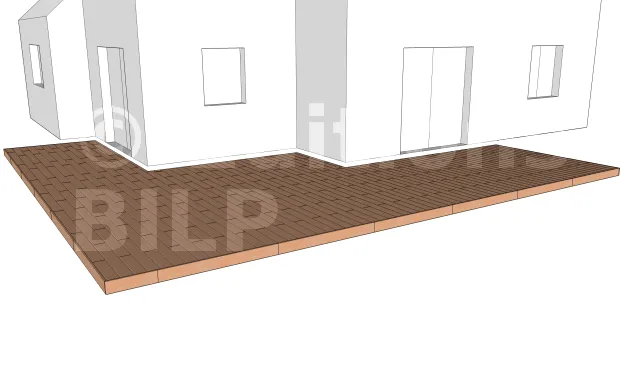

La terrasse finie : on ne voit plus les plots en périphérie
Pour plus d’exemples et de détails sur la mise en œuvre ainsi que les fixations à adoptées, vous pouvez consulter la rubrique sur les terrasses en bois sur plots plastique réglables.


Réalisation d’un porte-à-faux sur Terrasse en bois sur poutres porteuses

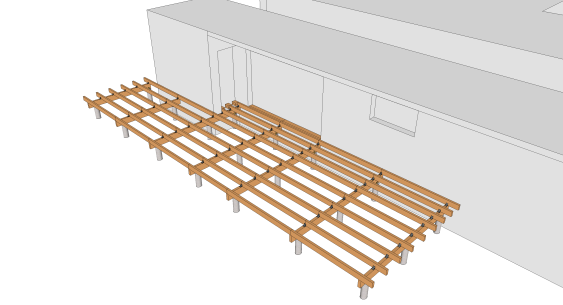

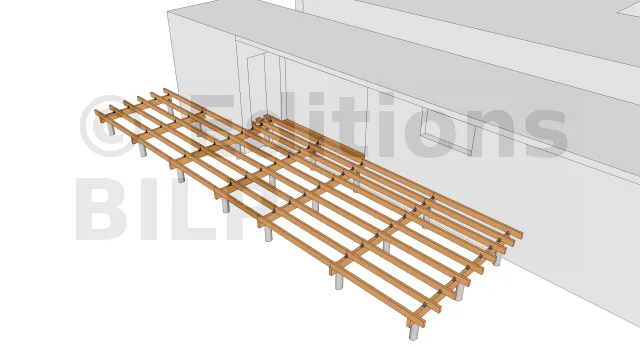

La réalisation du porte à faux 1
Pour ce type de structure, ce sont à la fois les plots maçonnés et les poutres porteuses qui y sont fixées que l’on décale d’une vingtaine de centimètres par rapport aux extrémités des solives.

La réalisation du porte à faux 2
La fixation des solives sur les poutres porteuses peut se faire avec des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs. Elle peut se faire également avec une vis CombiConnect qui sera fixée par le dessus.
Vue de la terrasse terminée
Nous vous invitons à consulter la rubrique sur les terrasses en bois sur poutres porteuses pour découvrir plus d’exemples et de détails notamment sur les méthodes de fixation adéquate.


Réalisation d’un porte-à-faux sur Terrasse en bois sur pilotis

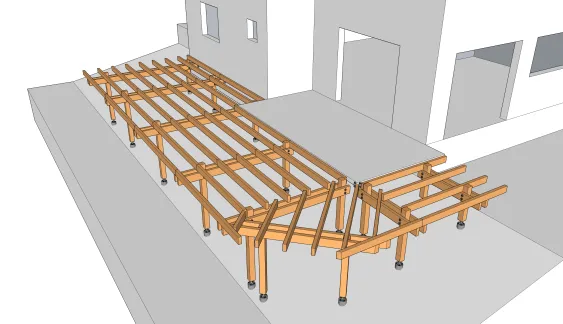

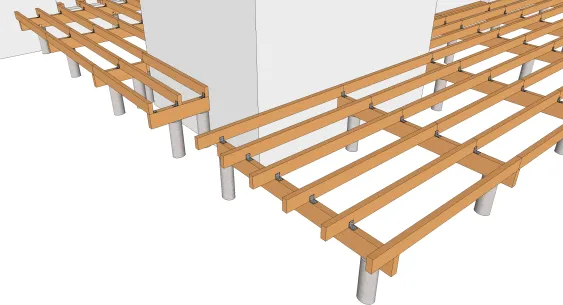

La création du porte à faux 1
Pour une terrasse sur pilotis, les poteaux qui sont fixés aux plots en béton et sur lesquels sont fixés les poutres porteuses sont décalés d’une vingtaine de centimètres ou plus vers l’intérieur afin de les dissimuler aux maximum.

La création du porte à faux 2

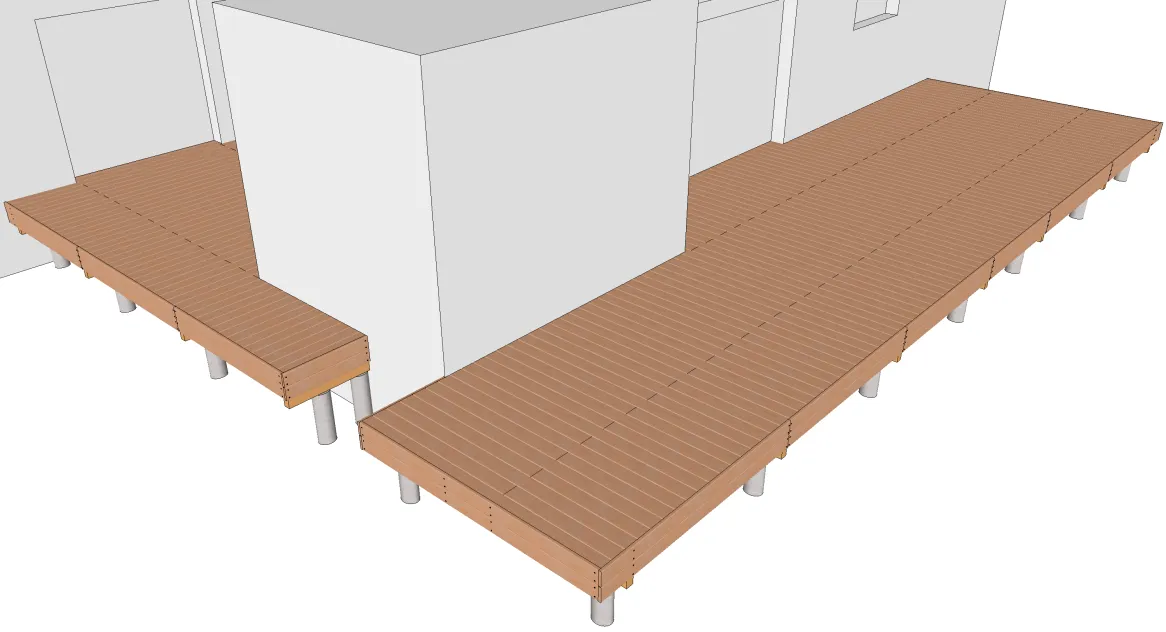

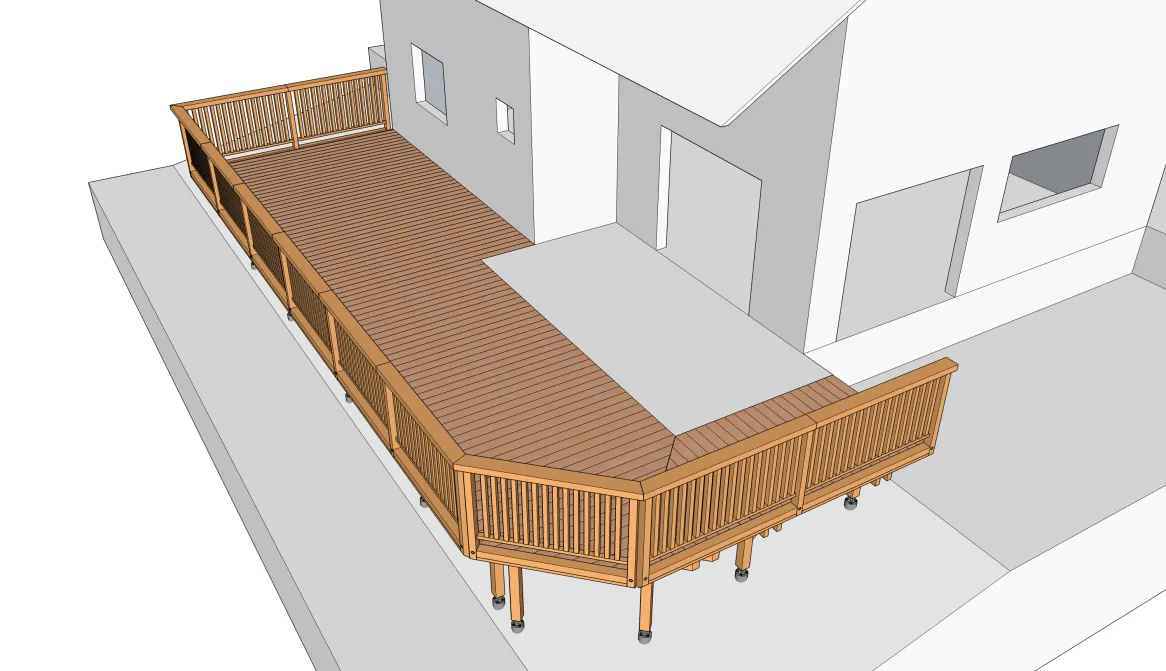

Vue de la terrasse finie
Pour découvrir plus d’exemples et de détails, vous pouvez consulter la rubrique sur les terrasses en bois sur pilotis.


[...]
