Les lames aux extrémités

mercredi 25 mars 2015 Bruno Caillard | 9

Voici un extrait gratuit du guide de construction :

Les lames aux extrémités ne sont pas obligatoirement découpées à leurs dimensions définitives avant d’être fixées. On peut laisser une marge de quelques centimètres puis effectuer la découpe en une seule passe[...]

...Il y a une suite !

Pour lire la suite de l'article, devenez Membre

Ainsi vous découvrirez :

Et de nombreuses illustrations haute-définition :

mais aussi le téléchargement du guide de construction COMPLET au format PDF, les vidéos de formations exclusives, les outils de calculs, les composants SKETCHUP, etc. etc.

Je deviens MEMBRE

Vos commentaires

Quel dépassement maxi pour les lames de platelage ? Paul 12 septembre 2016 16:42 2016-09-12 16:42:18|date_iso

A cause du déport de la muralière (de 10cm du mur sur plot béton) : de combien les bouts des lames de platelage peuvent dépasser de la solive de rattachement (bout reste en l’air, tout près du mur et ne devraient jamais supporter la moindre charge).

Cette notion de débord mérite d’être traitée, à moins que ce le soit déjà mais je ne l’ai pas encore trouvé.
Cordialement.
Paul

Quel dépassement maxi pour les lames de platelage ? Bruno Caillard 13 septembre 2016 16:44 2016-09-13 16:44:58|date_iso

Bonjour Paul

Au niveau "support de charge", pas de problème.

Le risque principal réside dans les légères déformations dues aux reprises d’humidité. Les surfaces des différentes lames risquent de ne plus être tout à fait alignées.
Le risque dépend de la stabilité du bois.

Une technique pour limiter ce risque est de visser un tasseau, réalisé par exemple dans une chute de lame, par le dessous, à l’extrémité des lames.

POSE DITE A L’ECHELLE Olivier 7 mai 2016 16:54 2016-05-07 16:54:28|date_iso

Bonjour Bruno,
Je vais bientôt commander les lames pour ma future terrasse. Je vais la faire en IPE avec une pose dite à l’échelle (rangée de lames courtes, puis une ligne perpendiculaire d’une lame, puis re-rangée des lames courtes etc...), commande de lame courson 950 et lame 1550
Deux questions :

1 : Dois je recouper toutes les lames courtes d’un côté et/ou des deux côtés, pour être certain d’avoir la même longueurs ?
2 : Y a t’il la possibilité de couper à la scie circulaire en bout, mais j’aurai dessous la lambourde qui supportera la pose de la lame ligne perpendiculaire ?

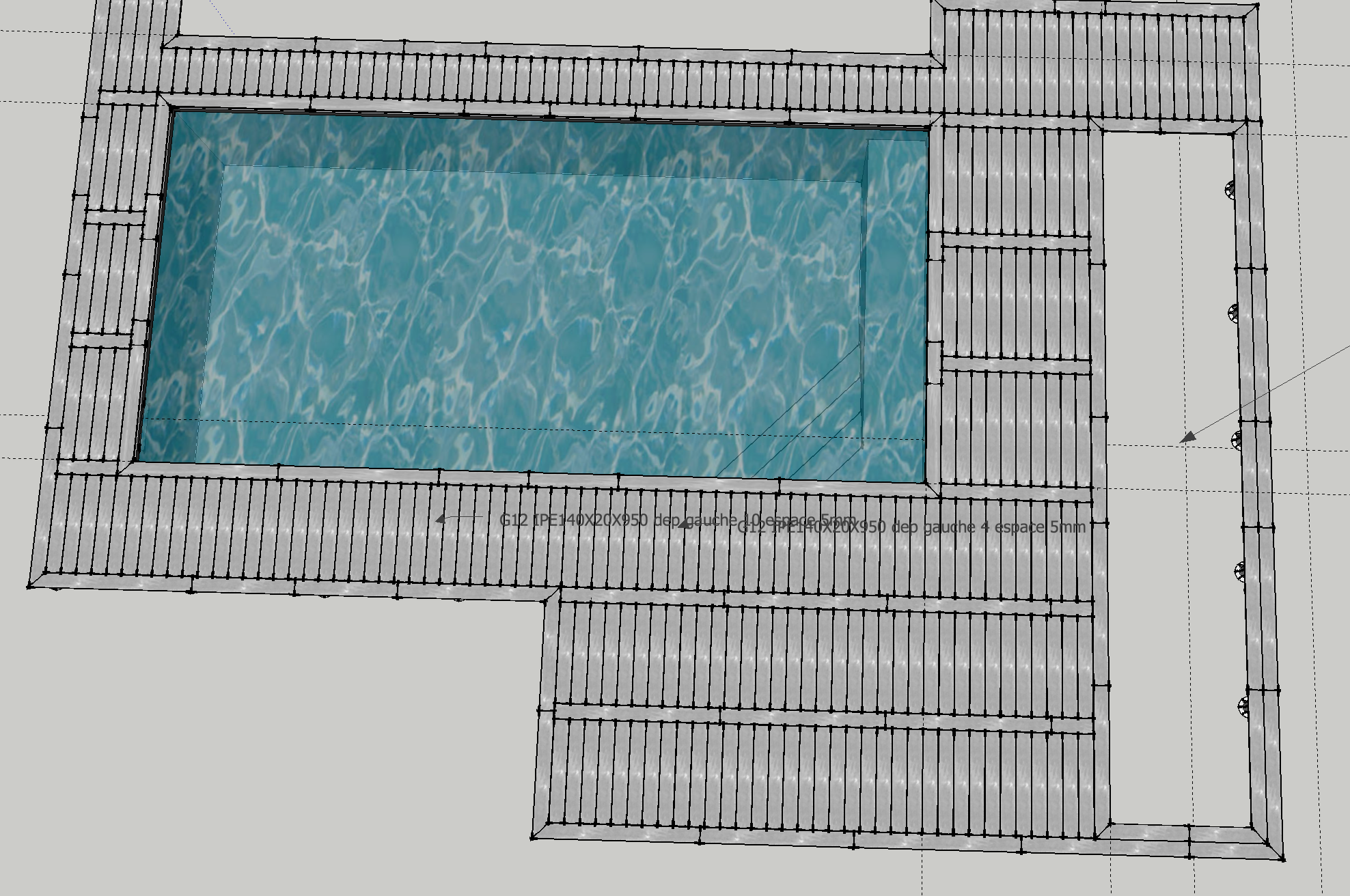

Extrait de mon plan :

Merci pour tes réponses
Olivier

POSE DITE A L’ECHELLE Olivier 8 mai 2016 15:23 2016-05-08 15:23:48|date_iso

Je souhaitai ajouter une autre question, ma piscine sera en béton banché (panneau PEHD rempli), puis-je mettre une muralière autour pour faire reposer les lambourde dessus ?

Merci

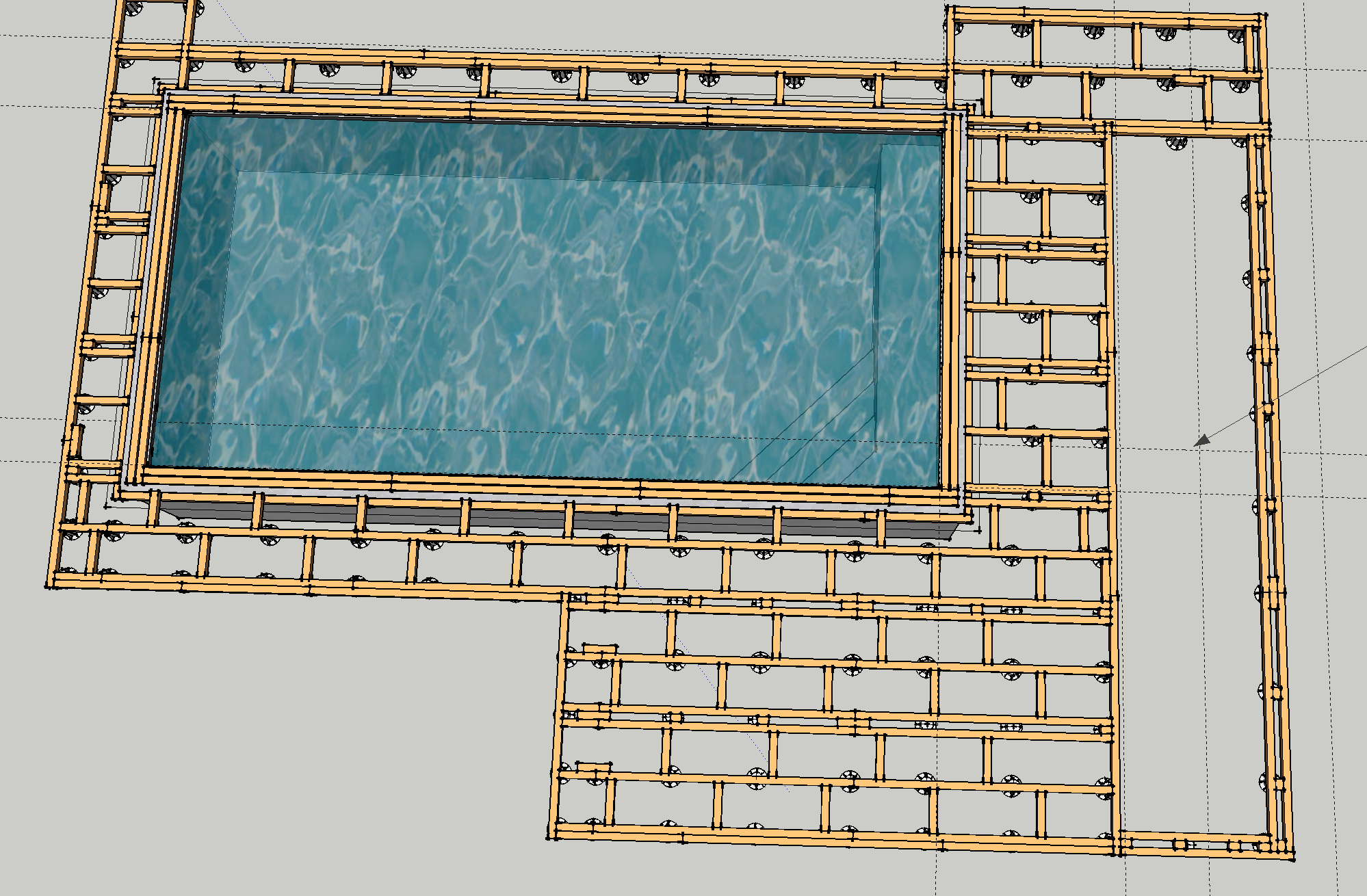

Vue structure ci-dessous
- POSE DITE A L’ECHELLE Olivier 8 mai 2016 15:46 2016-05-08 15:46:07|date_iso

  Dernière question, le devant de la terrasse sera à 10-12cm de l’arase, le derrière sera à 20-25. Sur les côtés et l’arrière, dois je mettre des plots béton en périphérie comme pour la piscine de Régis ? Ma fin de terrasse arrive en bord de terrain avec mon grillage rigide, cela ne sera pas simple au fond, et si je pouvais éviter le béton.....

  Encore Merci
  - POSE DITE A L’ECHELLE Olivier 8 mai 2016 15:49 2016-05-08 15:49:56|date_iso

    Oups, je prends des lambourdes de 70X70, donc à 2-3cm au dessous de l’arase.
POSE DITE A L’ECHELLE Bruno Caillard 8 mai 2016 19:36 2016-05-08 19:36:28|date_iso

Bonjour Olivier

1) Cela dépendra de la qualité de finition de vos lames. Mais il est rare que les lames fassent toute la même longueur et que la coupe soit droite et nette.

2) SVP précisez votre question.

3) Si les panneaux sont porteurs, alors oui vous pouvez fixer vos muralières dessus. Je crois que c’est le cas de vos panneaux mais c’est à faire confirmer par le fabricant.
- POSE DITE A L’ECHELLE Olivier 8 mai 2016 22:37 2016-05-08 22:37:13|date_iso

  Merci pour les réponses,

  3 - Oui le fabriquant me confirme que l’on peut fixer des muralières sur les paroies.

  2 - J’ai mis un plan des poses des lambourdes, je vais avoir une lambourde de départ, lame sur la moitié de la lambourde, lambourde d’arrivée, lame sur la moitié, car les lambourde départ et arrivée supporteront aussi la moitié des lames perpendiculaires. Sur des videos du site, j’ai vu que pour mettre toutes les lames à la même longueur, on recoupait à la scie circulaire, or, avec la lame sur la moitié de la lambourde, puis je le faire ? Sinon, cela signifie qu’il faut couper toutes les lames avec ma scie à onglet, à la même taille avant la pose ?

  Merci pour vos réponses, aussi rapide

  De plus, est ce que des vis bichromatiques suffise pour lier les lambourdes et les renforts entre eux ? Ou doit-on prendre une matière spéciale pour la structure en bord de piscine ?

  Encore merci...
  - POSE DITE A L’ECHELLE Bruno Caillard 12 mai 2016 21:10 2016-05-12 21:10:43|date_iso

    Si vous parlez des muralières à fixer contre la paroi en béton, alors je vous conseille les vis multi-monti timber connect en diamètre 10 ou 12.

    Elles ne sont pas en Inox mais le revêtement est de très bonne qualité et l’eau ne devrait pas s’infiltrer à ce niveau.

    A savoir aussi : plus le diamètre est important, moins l’oxydation présente des conséquences.
