Les solives

Bruno Caillard

Voici un extrait gratuit du guide de construction :

Les solives sont des pièces de structure de section plus importante que les lambourdes. Elles ont à la fois un rôle de soutien mécanique et servent à fixer le platelage.

Calcul de la portée Ps des solives

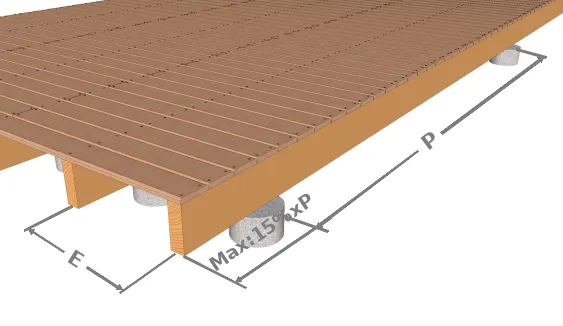

La portée Ps correspond à la distance maximale entre deux appuis correspondant à une déformation acceptable sous une charge uniformément répartie de 250 kg/m² ou une charge ponctuelle de 200 kg. Elle correspond à la distance Ps entre deux points d’appuis pris dans l’axe de la solive. Les diagrammes en dessous permettent de la déterminer très rapidement en fonction de l’entraxe E entre deux solives, de la section des solives et de la flexibilité du bois de structure. L’entraxe E entre les solives est déterminé en fonction de l’épaisseur et de la largeur du platelage ; se reporter


à cet article.

Pour déterminer la flexibilité du bois de structure, reportez-vous à la colonne « Flexibilité » du grand tableau récapitulatif des essences de bois, (voir cet article).

Les solives se posent toujours dans le sens de la hauteur, c’est-à-dire le grand côté perpendiculaire au sol.

Appui ponctuel ou large

La portée d’une pièce correspond à la distance entre deux appuis. Dans la théorie, on considère des appuis ponctuels. Mais dans la pratique les appuis (plots) sont larges ; ce ne sont pas des pointes. Toujours en théorie, l’entraxe des appuis (de même bord à même bord) devrait être égal à Ps + le diamètre de l’appui. Mais pour simplifier, on considère que l’entraxe entre appui est égal à Ps.

Sauf pour la pose sur dallette où la largeur des appuis ne peut pas être négligé. Dans ce cas, on prend effectivement un entraxe égal à Ps + la largeur d’une dallette.

Exemple d’utilisation :

Pour la pose d’un platelage d’épaisseur 30 mm et de largeur 16 cm, on a déterminé (voir cet article), que l’entraxe entre les solives doit être de 67 cm au MAXIMUM. En se reportant au diagramme ci-contre, on a le choix entre plusieurs solutions : des solives de section 50x100 avec des plots espacés de 105 cm jusqu’à des grosses solives de 75x225 avec des plots espacés de 380 cm.

Calculette pour déterminer la portée P des solives en fonction de la section et de l’entraxe E :

[...]
