Ajout d’entretoises dans une plateforme

Bruno, Manitra

Une entretoise est une pièce de bois qui permet de relier deux autres pièces (solives) pour les maintenir dans un écartement fixe.
Voici un extrait gratuit du guide de construction :

Rôles des entretoises entre les solives

Les entretoises jouent un rôle très important dans une plateforme en bois. Elles empêchent le déversement des solives trop élancées, mais servent aussi à réduire le flambement de ces dernières. Certes, dans le cas d’une terrasse en bois, les lames de terrasse vont constituer un système anti-flambement. Mais une solive qui tend au flambement va produire des contraintes sur les lames et leurs fixations, pouvant aller jusqu’à l’arrachement. Des entretoises permettent alors de soulager les lames.

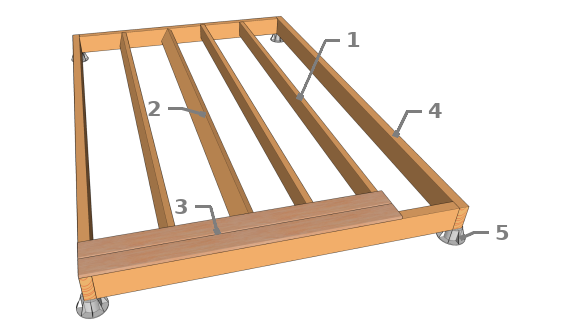

Déversement d’une solive

1 : Solive normale
2 : Solive déversée
3 : Platelage
4 : Poutre porteuse
5 : Plot en plastique

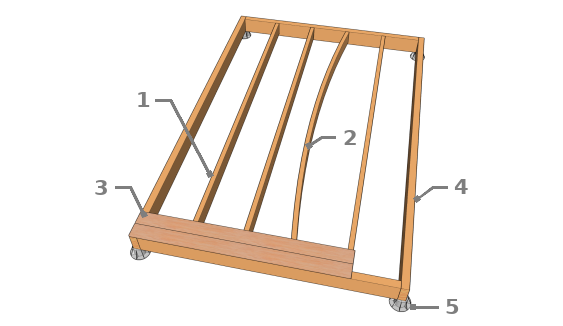

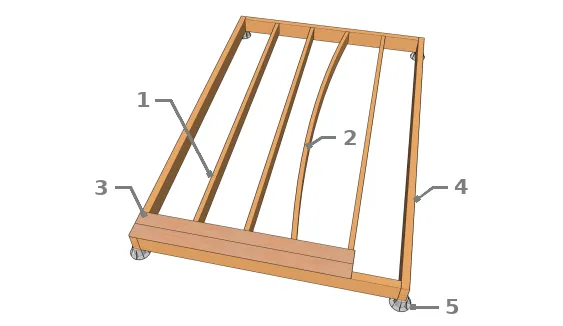

Flambement d’une solive

1 : Solive normale
2 : Solive flambée
3 : Platelage
4 : Poutre porteuse
5 : Plot en plastique

Comment déterminer s’il faut ou non des entretoises entre les solives d’une plateforme ?

La mise en place ou non d’entretoises dépend de l’épaisseur des solives utilisées et de leur portée. D’après les règles, on peut aller jusqu’à 60 fois l’épaisseur de la solive sans avoir à utiliser d’entretoises. En d’autres termes, une solive de 7,5 cm d’épaisseur pourra se passer d’entretoises jusqu’à 450 cm de longueur libre. Cependant, si la longueur libre des solives est supérieure à 450 cm, des entretoises entre les solives sont nécessaires.

1er cas
  • 1 : Solive sans entretoise

Pour la plateforme d’une terrasse constituée par des solives de 17,5 x 5 cm avec une portée libre de 285 cm.
On a :
60 x 5 cm = 300 cm > 285 cm
Il est donc inutile d’ajouter des entretoises entre les solives.

2ème cas
  • 1 : Solive
  • 2 : Entretoise

Pour la plateforme d’une terrasse constituée par des solives de 17,5 x 5 cm avec une portée libre de 385 cm.
On a :
60 x 5 cm = 300 cm < 385 cm
Il faut donc mettre des entretoises entre les solives.

Fixation des entretoises

Positionnement en quinconce
  • 1 : Position 1
  • 2 : Position 2

Pour faciliter la fixation des entretoises sur les solives, il faut mettre les entretoises en quinconce et les fixer à travers les solives, soit avec des vis puissantes de type à tête large ou de renforcement type CombiConnect

[...]

...Il y a une suite !
