Plot réglable ELEVO monté sur pieu métallique

Bruno, Langa

Le pieu ELEVO monté sur pied métallique constitue une solution rapide, durable et efficace.
Voici un extrait gratuit du guide de construction :

Vous disposez d’un terrain sur lequel vous souhaitez construire une terrasse en bois mais vous hésitez à y couler une dalle en béton en raison du coût ainsi que de la mise en œuvre souvent laborieuse ?

Une solution pour vous !

Le pieux galva de Simpson est la solution adaptée à votre casse-tête. En effet, il est idéal pour installer une terrasse de jardin à usage piétonnier sur un sol meuble sans préparation de la fondation et zéro mètre cube de terre à évacuer.


En le combinant avec les plots Elevo® de Jouplast vous formez un duo de choc peu coûteux pour mener à bien votre projet :

  • mise en œuvre facile
  • mise à niveau immédiat, gain de temps !
  • structure solide et durable
  • implantation facile sur des sols instables ou irréguliers ( Attention : la construction d’un ouvrage sur un terrain récemment remblayé n’est pas recommandée).
  • la pose des structures peut commencer immédiatement une fois les fondations plantées, encore un gain de temps !

Les types de pieux

Nous proposons deux types de pieux métallique :

Leurs dimensions

TypesRéférences du fabricantDimensionsAncragesÉpaisseur

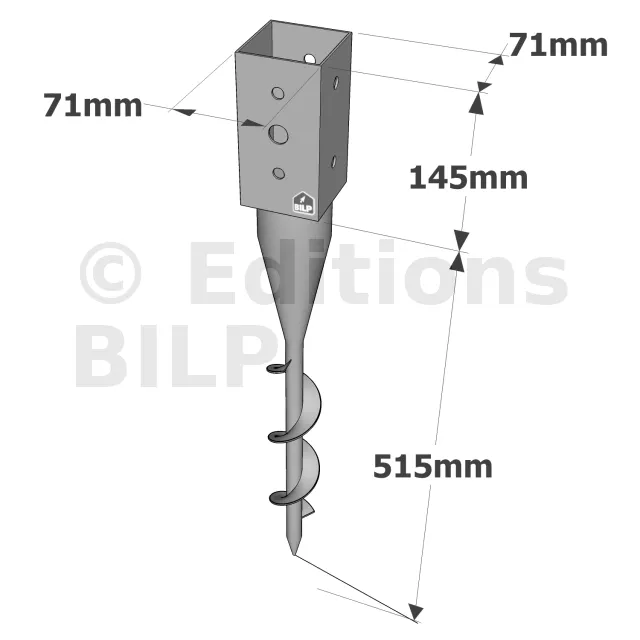

Pieux métalliques à visser PPJST70/660 71 x 71 x 145mm 515mm 2mm

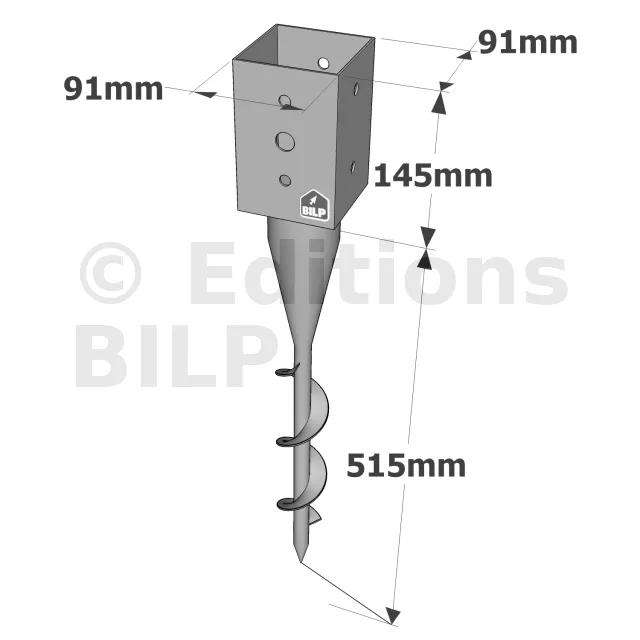

PPJST90/660 91 x 91 x 145mm

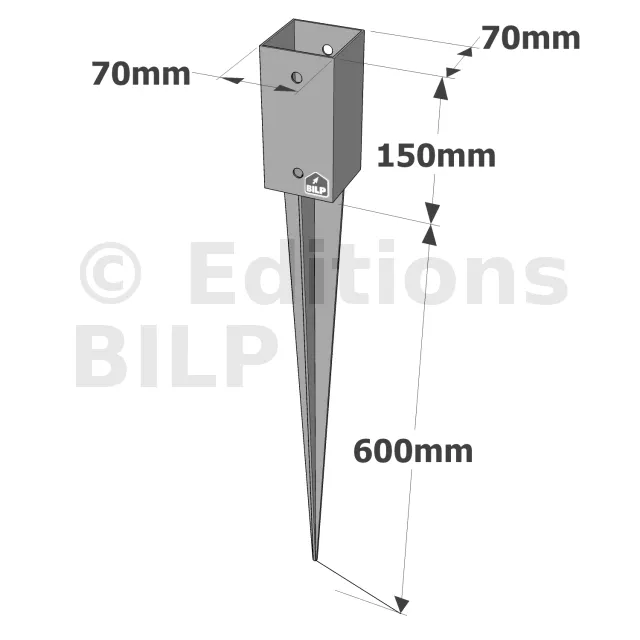

Pieux métalliques à enfoncer PPJET70/750 70 x 70 x 150mm 600mm 2mm

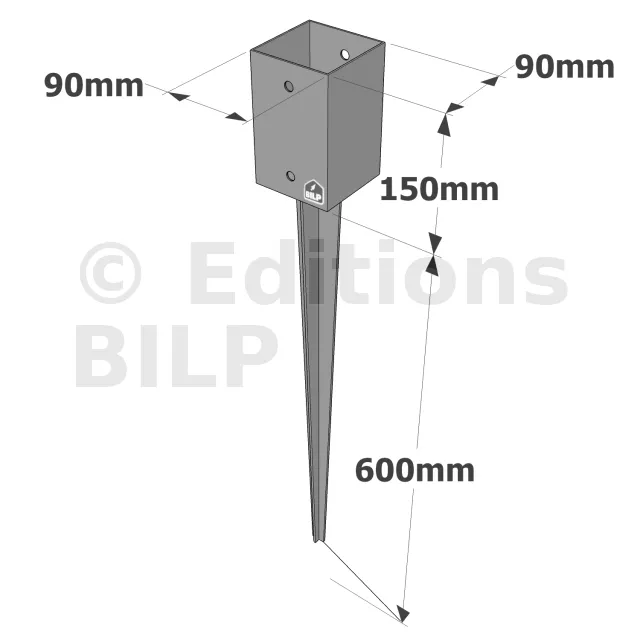

PPJET90/750 90 x 90 x 150mm

Quels types de support pour ces pieux ?

Ces pieux pénètrent et se reposent sans problème sur du terrain meuble ou compact comme les graviers, les sables meubles ou les calcaires.

Il faut néanmoins faire attention sur les terrains fraîchement remblayés, la pénétration des pieux est facile mais les différentes forces horizontales sont susceptibles de les ôter du sol si ce dernier n’est pas suffisamment laissé à la pause et bien compacté.

Matériel nécessaire pour la pose des pieux métalliques

Pieux métalliques à enfoncer

Méthode 1

Pour les pieux métalliques à enfoncer, une masse fera l’affaire. Cette solution est très économique mais peu être fatiguant si le nombre de pied de poteau ainsi que la densité de la terre sont relativement élevés. Si c’est le cas, appeler des amis pour vous aider.

Etape à suivre :

  • 1. Marquer les zones où il faudra enfoncer les pieux.
  • 2. Prendre un bout de bois qui possède la même dimension que la parois du pied de poteau et le fixer sur le pieu.
  • 3. Frapper avec la masse et le tour est joué.
Méthode 2

Une solution toujours manuelle, l’utilisation de Pilon à poteau.

Etape à suivre :

  • 1. Marquer les zones où il faudra enfoncer les pieux.
  • 2. Fixer le poteau en bois d’environ 1m sur le pieu.
  • 3. Faire un près trou si vous n’avez personne pour vous aider.
  • 4. Poser le pilon puis frapper jusqu’à l’enfoncement du pieu souhaité.
Méthode 3
Pour gagner encore plus de temps, tourner vous vers les enfonces pieux thermiques. La procédé est identique à celle de l’utilisation de Pilon mais moins fatiguant avec un gain de temps considérable.

Pieux métalliques à visser

Méthode 2

L’utilisation d’une barre métallique est préconisée.

Etape à suivre

  • Faire un près trou.
  • Enfoncer le pieu puis tourner selon le sens de l’aiguille d’une montre jusqu’au refus ou jusqu’au niveau désiré.
Outils
Vous pouvez aussi confectionner un outil qui vous permettra de visser le pieux sans trop vous épuiser.

[...]

...Il y a une suite !
