Plot réglable ELEVO monté sur pieu en plastique

Bruno, Langa

Voici un extrait gratuit du guide de construction :

Cette technique consiste à assembler le plot réglable ELEVO et l’éco-ancrage SADDAR. Ce sont deux produits de fabrications différentes mais ils s’adaptent parfaitement sur les chantiers.

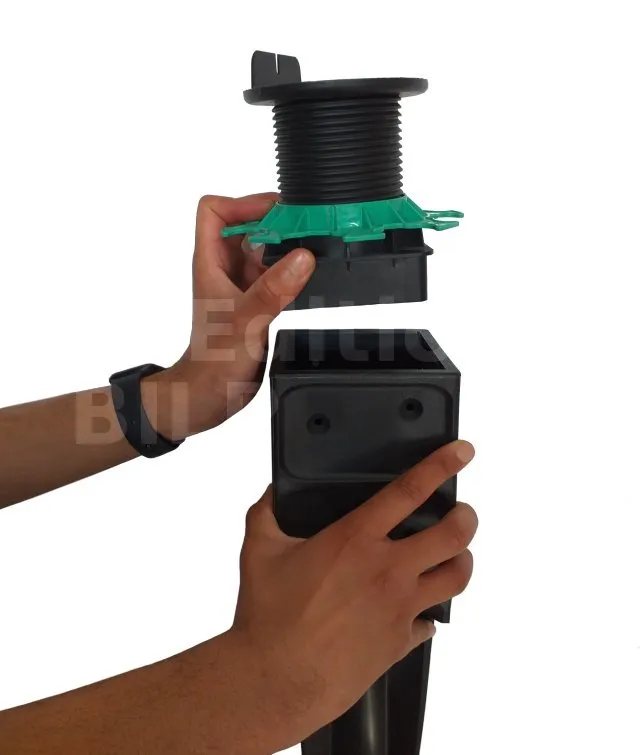

Assemblage

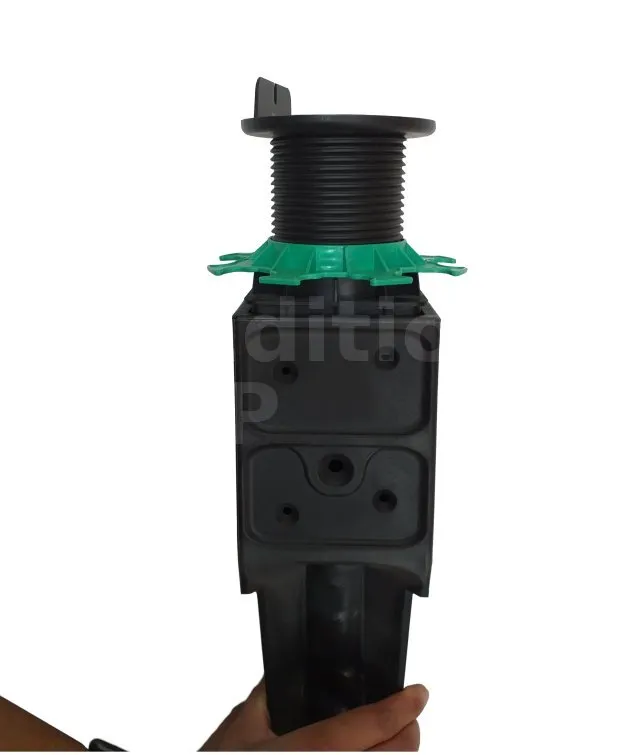

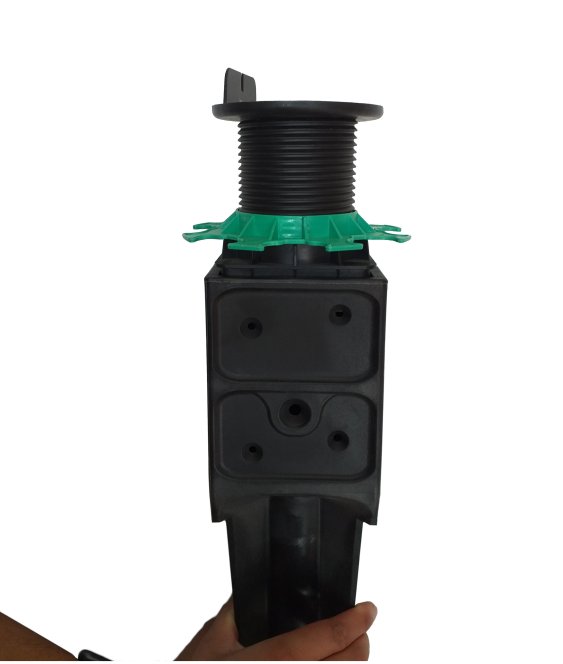

Plot réglable ELEVO + Éco-Ancrage SADDAR 100 x 100 x 750mm.

Le plot réglable ELEVO :

  • Est constitué d’une vis avec tête appui lambourde, d’un écrou (vert) et d’une embase qui sera enveloppé par le pieu plastique 100 x 100mm SADDAR.
  • Dispose d’une plage de réglage de 43mm à 138mm. Avec ces variations, l’utilisation sur des terrains en pente est idéale. Si la hauteur n’atteint pas le niveau souhaité, il est possible d’ajouter des rehausses de 60mm. Cependant, il ne faut pas excéder quatre rehausses pour un plot.
  • Peut supporter jusqu’à 0,5T.
  • Est un produit 100% recyclable.
  • Le fabricant recommande son utilisation pour des terrasses à usage piéton uniquement à l’extérieur et l’utilisation de lambourdes en matière composite est à éviter.

Distance minimale ou maximale entre les plots
Celle-ci est définie par trois paramètres afin d’obtenir la portée P de la solive :

  • la dimension de la solive,
  • l’entraxe entre les solives,
  • la flexibilité du bois.

Le nombre de pieux à utiliser peut diminuer en augmentant la section de la solive et vis versa, nous expliquons ce procédé dans cet article.

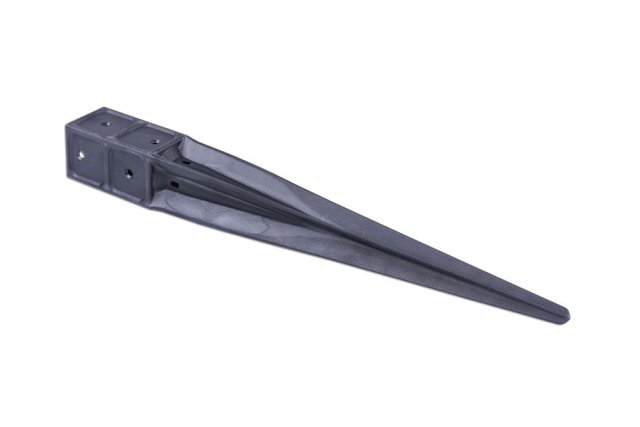

Le pieu plastique (éco-ancrage SADDAR)


Bien que ce soit du plastique, ce produit est incroyablement solide grâce au différents mélanges que le fabriquant à ajouter lors du processus de fabrication, comme le renforcement par la fibre de verre, l’utilisation des PET cristallisés qui se caractérisent par leur grande résistance à la rupture et leur rigidité supérieure. Une autre preuve de sa solidité aussi est l’épaisseur de sa parois qui est égale à 8mm. Soucieux de l’environnement, le fabricant n’utilise que des PET recyclés.



Quels types de support pour ces pieux ?

Ce type de pieu s’enfonce sans problème dans les sols de type argileux, calcaire, limoneux ou sableux et aussi sur un support en béton et cela sans perçage. La longueur de l’ancrage varie entre 45cm et 75cm alors nous pouvons dire que le bon sol sera atteint pour une meilleure stabilité de l’ouvrage dans le temps.
Puisque le plot réglable ELEVO ne s’adapte qu’avec les pieux de dimensions 100 x 100 alors on a le choix entre un ancrage de 59,5cm ou du 75cm.

Quel matériel utilise t-on pour enfoncer les pieux ?

Il existe deux options pour enfoncer ces plots :

  • soit manuellement en utilisant une masse ou un pilon. Le travail risque d’être laborieux si le nombre de pieux à enfoncer est relativement important.
  • soit mécaniquement à l’aide d’un enfonce-pieux thermique. Le coût du matériel est assez élevé pour une seule utilisation cependant il est envisageable de le mettre en locati[...]
