Conseils de mise en oeuvre

Dernier ajout : 7 février 2020.

Ce chapitre donne des informations spécifiques à la mise en œuvre d’une terrasse sur pilotis. Le lecteur devra également se reporter aux conseils génériques de mise en œuvre applicables à tous types de terrasse (voir cette rubrique).

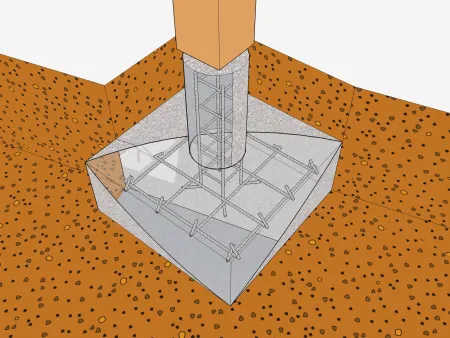

Réalisation des semelles en béton

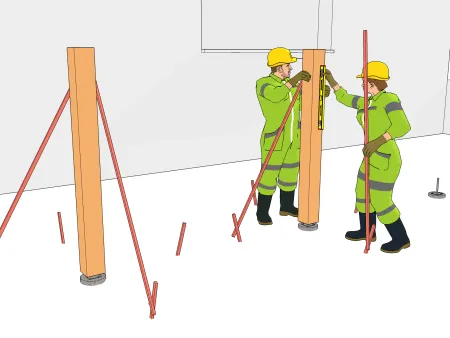

Elévation des poteaux

Montage des poutres porteuses

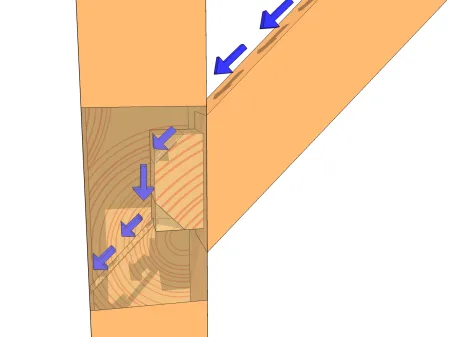

Contreventement

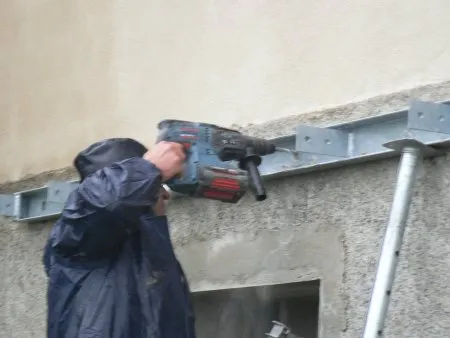

Fixation des poutres muralières

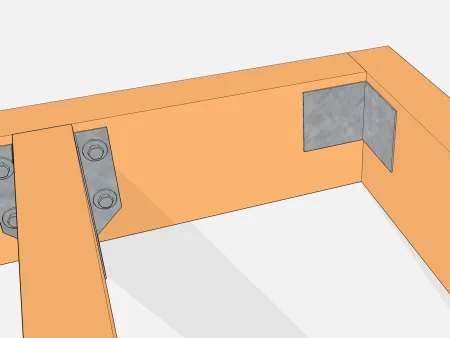

Pose des solives d’extrémité

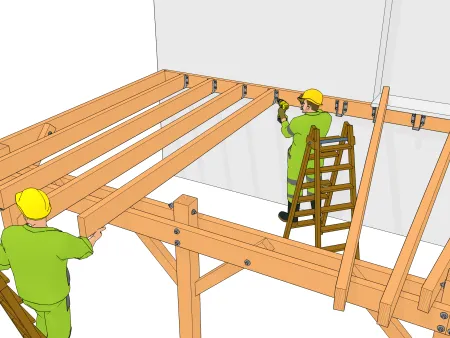

Réalisation du solivage

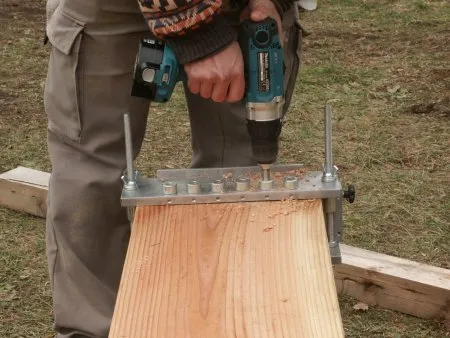

Fixation des solives sur la muralière avec étriers

Fixation des solives sur la muralière avec des sabots

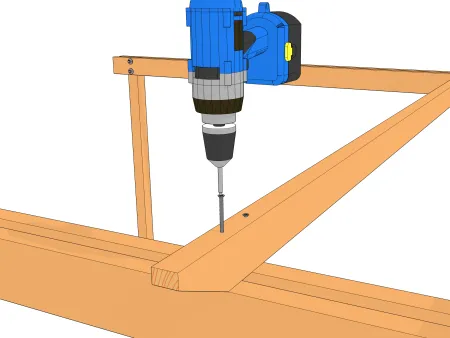

Fixation des solives sur la poutre porteuse

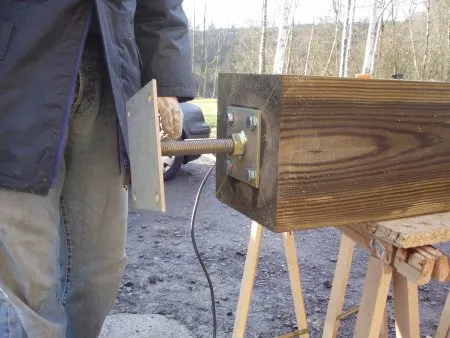

Fixation des poteaux aux semelles

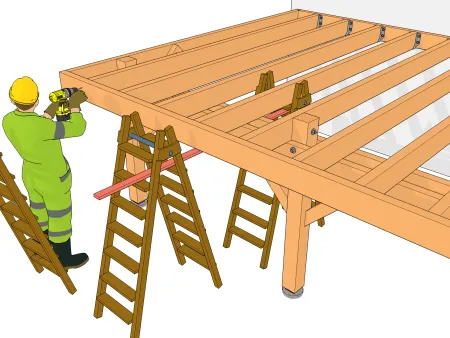

Fixation et protection de la solive frontale

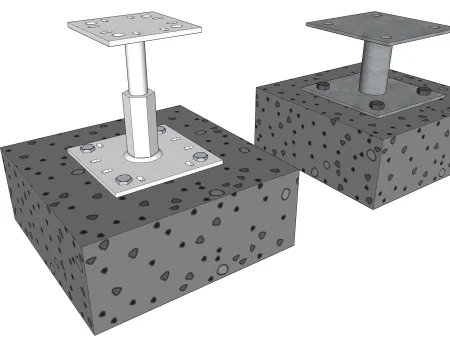

Comparaison entre l’utilisation des pieds de poteau fixes et des pieds de poteau de type PPRC

Vos commentaires

terrasse de niveau
PRUNIER BENOIT 3 juin 2018 19:56
je vais construire une terrasse en bois sur pilotis .Pour les solives ,peut on se mettre de niveau ou créer une légère pente pour que l eau s’ évacue ?les poteaux seront pris en sandwich par de poutre porteuse . Mettre une tige filetée de part en part de diamétre 16mm est ce suffisant ?dimensions des poteaux 145x145,les poutres 68x190cordialement
- terrasse de niveau Bruno 4 juin 2018 06:53
  Bonjour Benoit
  L’idée semble intéressante, mais dans la pratique la mise en oeuvre d’une pente de solives peut s’avérer complexe. Une 2ème chose à laquelle il faut faire attention est que l’eau ne soit pas conduite vers un point sensible : un mur ou un assemblage par exemple.
  Pour les tiges filetées, prenez du très gros. Ce sont elles qui reprennent les charges.
  terrasse de niveau PRUNIER BENOIT 4 juin 2018 08:18
  Donc je mets la terrasse de niveauQuand vous dites pour les tiges fileteesDu gros , c est du combien diametre 18,20....?
  terrasse de niveau Bruno 5 juin 2018 08:48
  Le diamètre dépend de la charge à supporter. L’effort principal est en cisaillement. Il faut dabord calculer la charge max que va supporter la tige filetée. Ensuite on vérifie si cette tige est capable de supporter cet effort.
  Cet article donne des infos utile, notamment un tableau permettant de déterminer la charge de cisaillement max : Choix de la section et de la quantité des tiges filetées
  Dans la plupart des cas, du 18 couvre de nombreux cas.
Fixation des poutres porteuses à la façade de la maison.
Alexandre 28 avril 2017 12:31
Bonjour,
J’ai un projet de réalisation de terrasse sur pilotis de 25m² en douglas et nous avons choisi de poser les lames de terrasse perpendiculairement à la façade de la maison.
La terrasse terminée sera un carré de 5m x 5m. Le solivage sera réalisé avec des sections de 150 x 75mm, avec entraxe de 50cm. Ce solivage reposera sur 3 double-poutres porteuses de 5m de long chacune qui seront perpendiculaires à la maison (section de 225x75mm pour les poutres). Ces double-poutres porteuses de 5m seront soutenues par 3 points : ancrage maison, pilotis à 235cm et pilotis à 470cm (section de 150x150mm pour les poteaux).
Ma question concerne les ancrages des poutres porteuses sur la maison. Puis-je fixer directement mes poutres avec des sabots sur la maison ? En gros est-ce que cet ancrage sera assez résistant avec des sabots ? Et faut-il que j’installe une muralière pour accrocher ces sabots ou directement sur les fondations ?
Merci d’avance pour les réponses que vous pourrez m’apporter.
Alex.
- Fixation des poutres porteuses à la façade de la maison.Bruno 30 avril 2017 22:43
  Bonjour Alexandre
  Cela dépend des caractéristiques des sabots. Ces connecteurs supportent de lourdes charges mais il faut tout de même vérifier. Il faudra probablement choisir dans la gamme GSE des sabots en épaisseur 4mm.
Rigidité d’une terrasse sur pilotis
christophe 21 juillet 2015 20:58
Bonjour

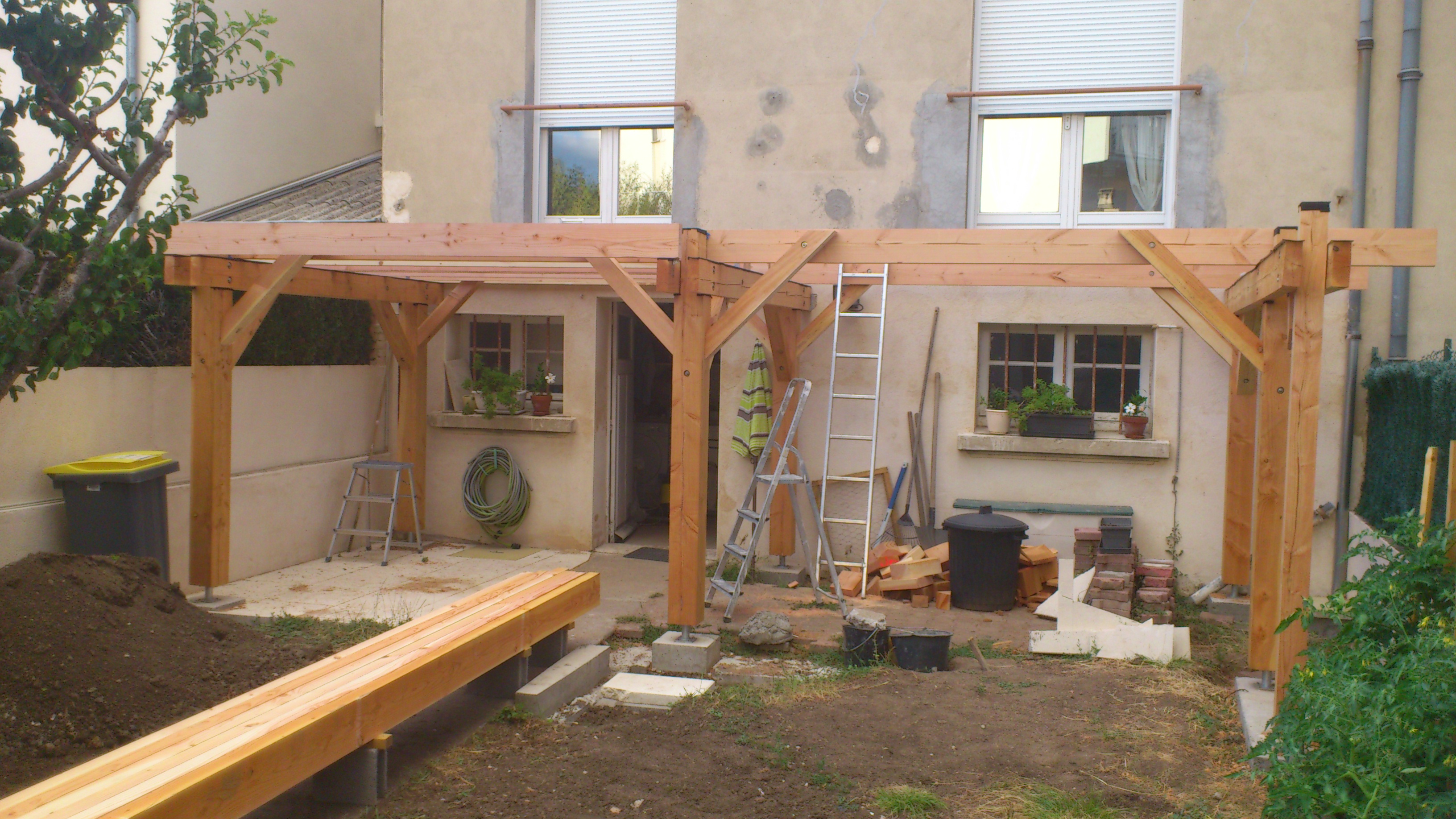

Comme vous pouvez le voir (photo ci-jointe) mon projet de terrasse (réalisé avec votre guide et conseils) sur pilotis avance bien mais n’étant pas spécialiste j’ai une petite appréhension... la terrasse bouge.
Pas toute seule mais si je prend le pilier à droite de la photo et que je le secoue, la terrasse bouge. Vu que je n’ai pas encore mis le platelage je peux encore me retourner.
Les piliers font 160*160 (pour 130*130 calculé), mes poutres porteuses 63/175 fixés avec de la tige filetée de 18. J’ai mis des contreventements dans les 2 sens (100*100) à 45° fixés avec de la tige de 14. Les lambourdes sont seulement posées sur les poutres porteuses avec des équerres renvoyées. Il n’y a pas de poutre muralière et la terrasse n’est pas fixée à la maison.
Est-ce la semelle des piliers qui est trop petite (10*10) ? la fixation des contreventements qui est trop fine ?
Merci
- Rigidité d’une terrasse sur pilotisBruno 21 juillet 2015 22:26
  Bonjour
  Il est normal que la Structure présente une certaine souplesse , d’autant que le platelage n’est pas posé. N’étant pas sur place, il m’est difficile d’estimer si cette souplesse est acceptable ou pas. Attendez de voir quand le platelage sera posé. Si la rigidité ne vous semble toujours pas suffisante, alors il faudra envisager de rigidifier les assemblages, en particulier ceux des contreventements.
Comment réaliser une étanchetié sous terrasse sur pilotis ?
sim42 29 mai 2015 13:46
bonjour j’aurais voulu savoir si je fais une installation de terrasse dans votre procédé , si vous avez une technique pour qu’il n’y ait aucune infiltration d’eau entre les lames, quitte à mettre des chenaux sur le contour et que dessous je puisse garer des véhicules ?cordialement
- Comment réaliser une étanchetié sous terrasse sur pilotis ?Bruno 29 mai 2015 15:47
  Bonjour
  C’est une question que l’on me pose fréquemment. OUI, je connais une méthode que j’ai mise en application à plusieurs reprises. Mais elle n’est pas décrite dans le guide pour le moment. Je travaille dessus et la prochaine version du guide en parlera en détails.
  Puisque vous avez pour projet une terrasse sur pilotis, je cous recommande d’acquérir le pack DELUXE sans attendre.
  Quand vous en serez à réaliser l’étanchéité, la nouvelle version du guide sera probablement sortie et vous pourrez la télécharger gratuitement si vous êtes membre DELUXE évidemment.
