Contreventement

Bruno, Langa

Voici un extrait gratuit du guide de construction :

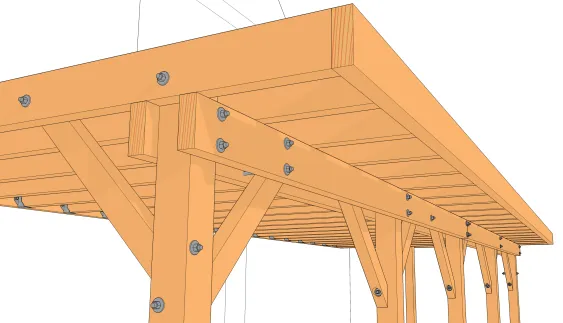

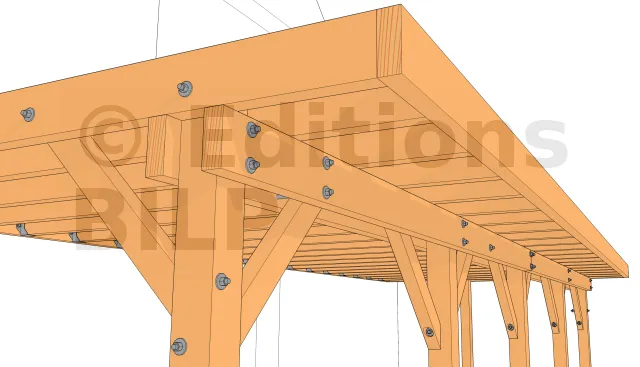

Jambes de force en coin

On place dès que possible les jambes de force reliant à l’oblique les poteaux aux poutres porteuses. De part leur disposition, ces jambes de force rigidifient l’ensemble. Maintenant, nous avons un ensemble très rigide selon son axe longitudinal, mais encore très instable latéralement, et surtout très lourd. Il n’est retenu au sol que par quelques tasseaux. Il n’est toujours pas question de s’appuyer dessus avec une échelle. Soyez prudent.

Il existe différentes techniques pour réaliser les assemblages poteau/jambes. Celle que nous vous présentons est facile à réaliser tout en présentant une bonne solidité. Il suffit de découper l’extrémité de la


jambe à 45°. Le poteau, lui, reste tel quel, si ce n’est le trou traversant de la tige fileté. Le plus difficile consiste à réaliser le trou borgne. Cela n’est pas évident de percer avec une mèche plate à 45°. Mais on y arrive. Ensuite, les fixations sont faites avec des tiges filetées.

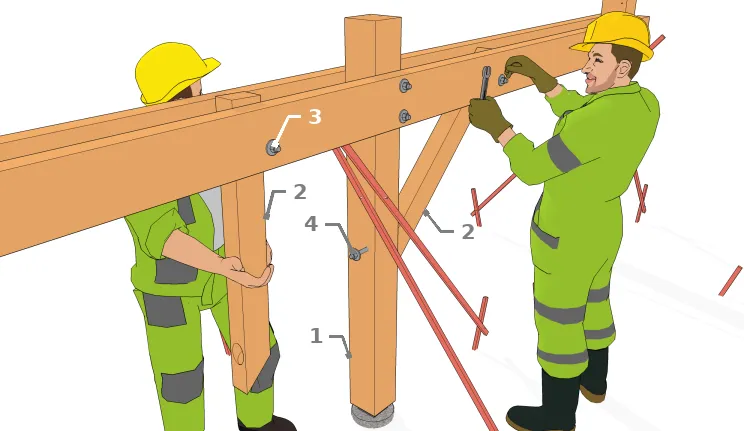

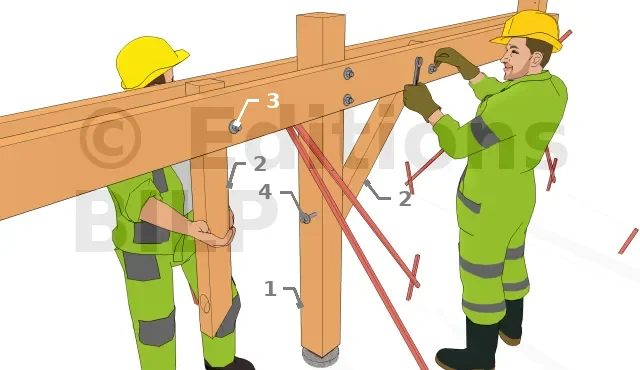

Contreventement
  • 1 : Poteau
  • 2 : Jambe de force
  • 3 : La partie supérieure de la jambe de force est fixée à la poutre porteuse au moyen d’une tige filetée
  • 4 : La partie inférieure de la jambe est fixée par une tige filetée traversant le poteau et reliant éventuellement la jambe de force à l’opposé

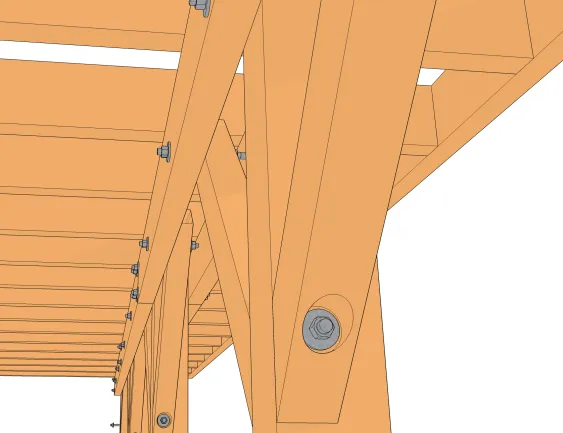

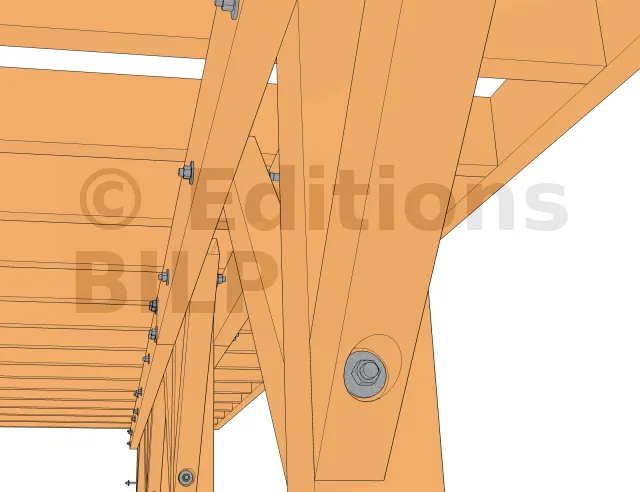

Disposition des boulons
Le boulon est logé dans un trou borgne que l’on usine avec une mèche plate. Cette disposition permet de dissimuler partiellement l’écrou et procure un serrage efficace

Assemblage du contreventement par tenon-mortaise

Un contreventement peut également être assemblé à un poteau par la technique du tenon-mortaise oblique qui est expliqué dans cet article.

Cette technique d’assemblage par tenon-mortaise est une te[...]
