Fixation des poteaux aux semelles

Bruno, Langa

Voici un extrait gratuit du guide de construction :

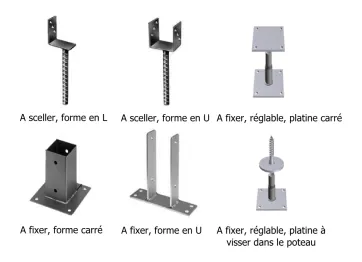

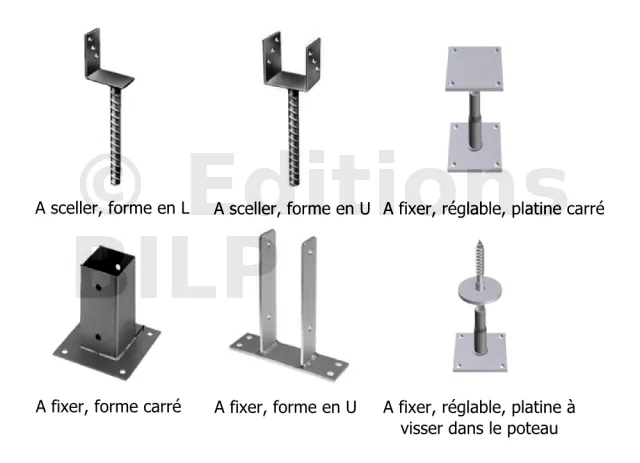

Il est interdit de poser les poteaux directement au sol. Sinon, leurs pieds pourrissent très rapidement. Il doit exister un espace de 15 cm minimum entre le sol et la base du poteau. On utilise des pieds de poteaux métalliques qui permettent d’isoler le poteau du sol. Il existe de nombreux modèles. Certains pieds sont scellés dans la semelle au moment du coulage du béton. Ces pieds là ne sont pas réglables en hauteur.

Animation 3D : pied réglable

Les pieds réglables en hauteur permettent un ajustement précis. Mais ils sont un peu plus chers.

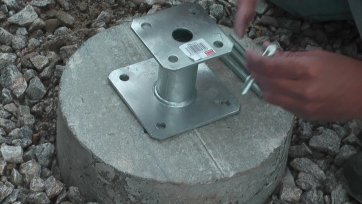

Pied de hauteur fixe

Il existe aussi des pieds de hauteur fixe, à visser. Ces pieds sont plus solides que les pieds réglables et ils sont moins chers. On prévoit des poteaux un peu plus grands, dépassant du solivage. On les fixe aux pieds, puis on les coupe à hauteur définitives, dés que les poutres porteuses sont fixées.

L’inconvénient de la majorité des pieds est qu’ils laissent un vide inesthétique entre la base du poteau et le sol. On peut cacher ce vide, avec des pierres ou de la tôle. On peut aussi utiliser du bois mais on sait que la durée de vie de ces caches en bois sera limitée dans des conditions humides. Quel que soit le type de cache utilisé, on évite autant que possible


les contacts à plat avec le poteau, qui sont le siège de rétention d’humidité. L’ensemble doit respirer. Et régulièrement, on inspecte la base du poteau, à l’affût de l’humidité stagnante que l’on doit absolument éviter.

Exemple concret avec un pied réglable


Repérage du centre du poteau
Perçage d’un trou
permettant le débattement libre de la tige filetée du pied

Ajustement de la platine
Fixation de la platine avec tire-fonds
l’embase avec tige filetée est visée

Les fixations poteaux-poutres

Quasiment tous les assemblages des poutres sur les poteaux sont réalisés avec des tiges filetées et écrous. On utilise des tiges filetées de diamètres D18 au minimum.


Les pieds de poteaux

Plusieurs choix s'offrent à vous sur notre boutique. Vous pouvez choisir entre du pied de poteau réglable ou du pied de poteau fixe


En savoir plus

Tirefonds ( zingués ou INOX)

Fixation du pied de poteau avec le poteau


En savoir plus

Platine optionnelle pour pied de poteau

Permet de conserver les performances des pieds de poteaux, même dans le cas de poteaux de fortes sections.


En savoir plus

Bonjour,

Je souhaiterais savoir si il est possible d’utiliser une embase en U vissée (par Multi Monti) sur des plots en béton, ou si ce type de fixation est réservé aux fixations sur une structure plus large (type dalle béton prééxistante) ?

Merci d’avance !

Mathieu

  • Utilisation des embases en U Bruno 15 mai 2018 17:45

    Bonjour Matthieu

    Je suppose que vous parlez de ce type d’embase en U ?
    C’est un excellent moyen de fixer des poutres sur des plots béton, peut-être même LE meilleur moyen.
    Mais il faut dépenser une dizaine d’euros par embase, et les largeurs sont fixées : 70, 90, 100, 120 et 140mm

    • Utilisation des embases en U HURAULT FRANCOIS 21 janvier 11:51
      Mécaniquement c’est certainement un bon moyen, mais il ne permet pas de respecter la garde à l’eau de 15cm, recommandé au début de l’article...
  • Diamètre tire-fonds pour fixation pied de poteau type PPA 150

    Anne-laure 18 mai 2017 10:54

    Bonjour,
    Je lis dans cet article qu’il faut utiliser des tiges filetées de diamètre 18 mm au moins, or dans le descriptif technique des pieds de poteau PPA 150 il est indiqué des diamètres de boulons de 8 - 12 mm.
    Est-ce que ça suffit ou est-ce qu’il faut repercer les pieds de poteau pour mettre des tiges filetées de plus grand diamètre ?
    Merci d’avance, cordialement.

    NB : il s’agit d’une terrasse sur pilotis à 1 m de hauteur

    • Diamètre tire-fonds pour fixation pied de poteau type PPA 150 Bruno 18 mai 2017 11:21

      Bonjour Anne-Laure

      Le D18 concerne les tiges filetées servant à fixer les poutres sur les poteaux. Pour la fixation des pieds sur les poteaux, c’est tirefonds D8 ou des vis spéciales pour poteaux

  • dimensions et sens des pieds de poteaux PPA150

    Morgan 14 avril 2016 13:10
    Bonjour, pour un poteaux de 200x200, un pied type PPA 150 ayant une platine de 100x100 et une de 130x130 par une hauteur de 150 est il suffisant ,sachant que théoriquement la plus petite platine va coté poteau,je me demande si cela ne réduit pas la "portance" des poteaux puisque seulement 100 mm repose sur le pieds,y a t’il des normes à ce sujet ? dois je retourner le pied(grande platine coté poteaux ) ? y a t’il des pieds plus large ?? Cette info est importante pour moi car je vais commencer ma terrasse dès que j’aurai eclarci mes doutes à ce sujet. merci par avance de votre réponse cdlt
    • dimensions et sens des pieds de poteaux PPA150 Bruno 14 avril 2016 14:26

      Morgan

      Il n’y a aucune crainte à avoir.
      Cependant, il existe des extensions de platine 180x180 préconisé pour les poteau 200x200 : http://www.simpson.fr/products/deta...
      Ce produit n’est pas encore dans ma boutique mais cela ne devrait pas tarder.
