Fixation et protection de la solive frontale

Bruno, Langa, Yvan

Voici un extrait gratuit du guide de construction :

Fixation de la solive frontale

Cette opération clôt la phase de montage de la structure. Cette solive bandeau est facultative mais très utile cependant. Elle permet notamment la fixation d’un garde-corps.

La solive bandeau peut être simplement vissée sur les solives. Si on veut éviter la vue de vis, on peut utiliser des sabots ou des étriers.

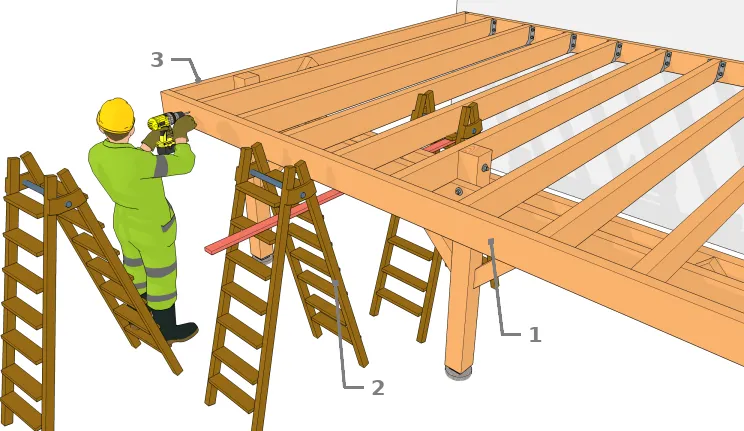

Fixation de la solive frontale
  • 1 : Solive frontale
  • 2 : La solive frontale est maintenue temporairement à hauteur avec des escabeaux ou échafaudage
  • 3 : Dans cet exemple, on fixe la frontale avec des vis

Protection des solives et des poutres aux extrémités

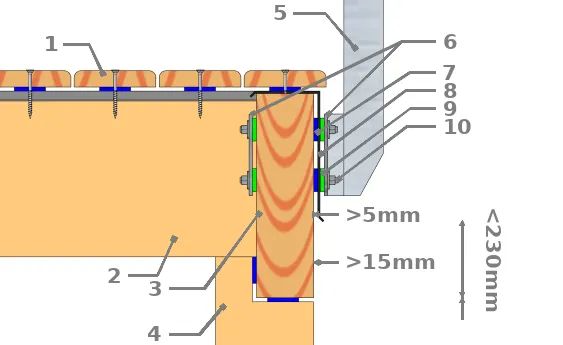

Protection des solives et des poutres aux extrémités

1 : Lame de terrasse
2 : Solive
3 : Poutre à l’extrémité
4 : Poteau
5 : Montant du garde-corps

6 : Platine de fixation
7 : Cale plastique ou rondelle
8 : Profilé métallique
9 : Rondelle néoprène ou cale plastique
10 : Elément de fixation

Etant donné que les poutres et les solives aux extrémités sont particulièrement exposés aux intempéries, il est indispensable de les protéger contre l’humidité comme pour les lambourdes afin d’augmenter leur durée de vie.
De ce fait, il est nécessaire de protéger les faces du bois exposées aux intempéries ainsi que les fixations utilisées.
Pour ce faire, un profilé métallique peut être placé de sorte à couvrir la face supérieure ainsi que la face exposée de la poutre de rive. La face exposée peut être recouverte que partiellement mais il faut s’assurer que la partie exposée soit strictement inférieur à 230 mm. Les bois de bout doivent être également bien évidemment protégés.
Pour la fixation des garde-corps, il faut y intercaler préalablement des cales plastiques, des rondelles néoprènes ou des rondelles pour une meilleure protection.
Il est à noter que fixer directement les garde-corps sur le dessus des poutres n’est pas très consei[...]
