Fixation des solives sur la poutre porteuse

Bruno Caillard

Voici un extrait gratuit du guide de construction :

Les solives reposent sur les poutres porteuses mais elles doivent y être fixées. Plusieurs techniques peuvent être utilisées :

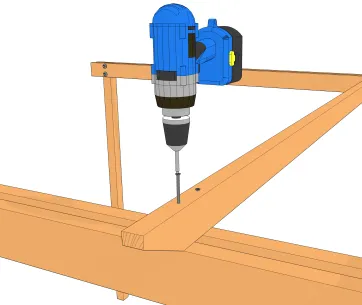

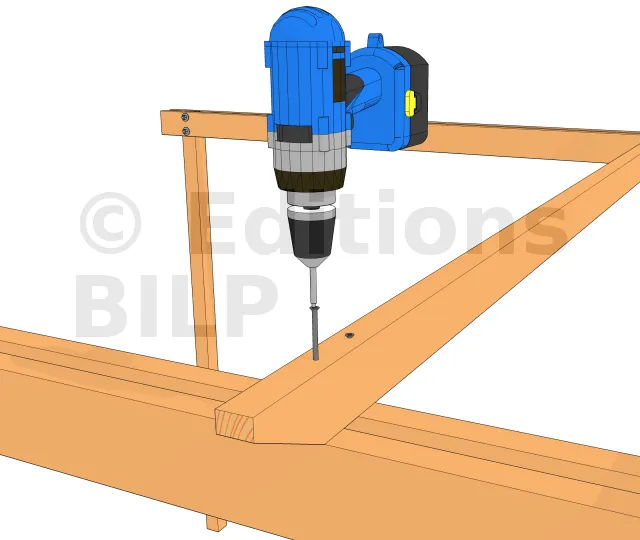

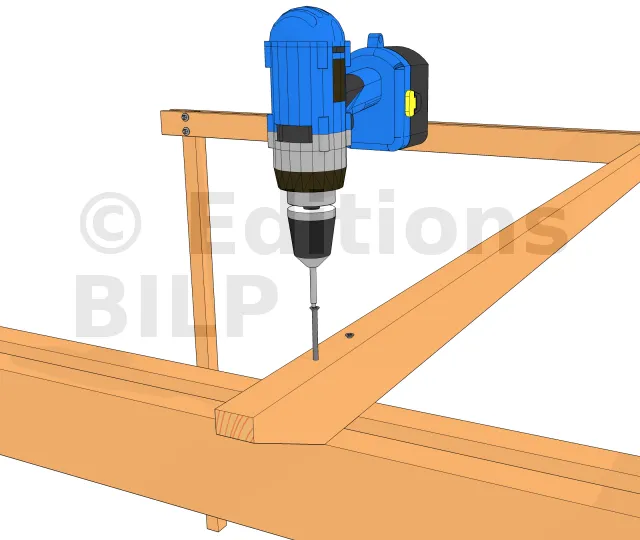

Vis par le dessus

Vis par le dessus

Si la hauteur de la solive le permet, on peut fixer les vis par le dessus de la solive. On trouve facilement dans le commerce des vis à bois allant jusqu’à 150 mm. Cela permet de fixer des solives de 120 mm de hauteur ou moins. On peut également pratiquer un trou borgne sur le dessus ainsi la tête de la vis descend à l’intérieur de la solive. Ainsi, on peut envisager de fixer des solives de 170 mm de hauteur.

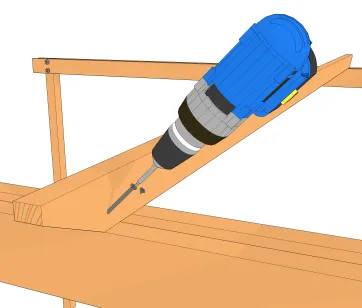

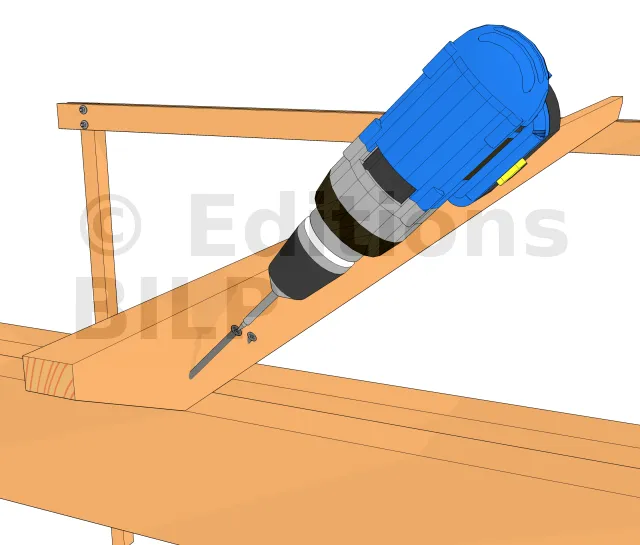

Vis en diagonale

Vis en diagonale

On peut aussi visser en diagonale à 45° de part et d’autre de la solive.

Cornières

Fixation solive/poutre avec Cornière

On utilise tout simplement des cornières en L.
(Copyright Cocostef)

Pattes de solivage

Patte de solivage

Il existe des pattes de fixation spéciales. Voir illustration ci-contre. Pour plus d’infos, consulter cet article

[...]
