Comparaison entre l’utilisation des pieds de poteau fixes et des pieds de poteau de type PPRC

Bruno Caillard

Pour la mise en oeuvre d’une terrasse en bois sur pilotis ayant 2 ou plusieurs lignes de poteau, il est recommandé voir INDISPENSABLE d’avoir recours à des pieds de poteau réglables de type PPRC pour la fixation des poteaux à la dalle ou aux plots en béton.
Voici un extrait gratuit du guide de construction :

Les pieds de poteau fixes

Si votre terrasse en bois ne comporte qu’une seule ligne de poteau c’est à dire que la poutre porteuse repose sur une poutre muralière d’un côté et sur un poteau de l’autre comme pour cette terrasse en bois sur pilotis rattachée à une habitation, vous pouvez utiliser des pieds de poteau fixes ou tous les autres types de pieds de poteau dans la mesure où la mise à niveau des poutres est plus facile. En effet, une fois les pilotis mis en place, il suffira de faire le niveau avec une règle de maçon, un niveau à bulle ou un niveau laser pour connaître l’emplacement vertical des poutres porteuses. Puis, on marque les niveaux sur les pilotis et par la suite on fixe les poutres porteuses. Pour terminer, il suffira d’étêter les poteaux pour ne pas qu’il ne dépasse le niveau de la poutre porteuse.

Pour monter une terrasse en bois sur pilotis avec des pieds de poteaux fixes, vous pouvez suivre l’exemples des étapes suivantes :

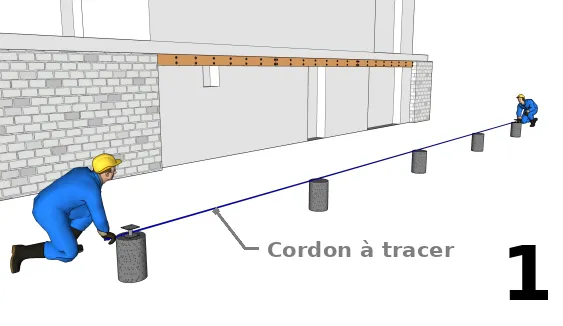

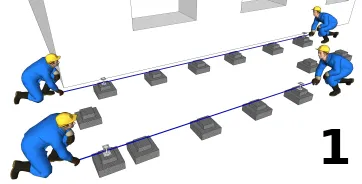

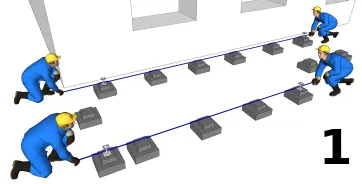

Repérer l’emplacement des poteaux
Le repérage se fait à l’aide de cordon à tracer. Pour ce faire, on place les deux pieds de poteau périphériques et on trace leur extrémité avec un cordon à tracer afin que l’emplacement des pieds de poteaux soient bien alignés.

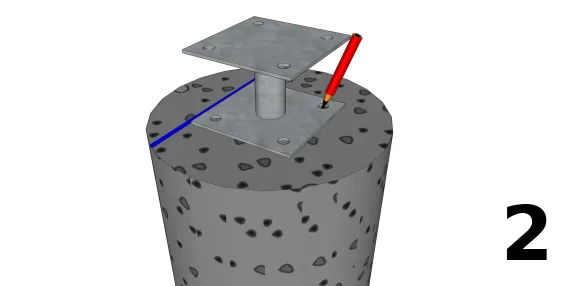

Tracer les emplacements des trous sur des pieds de poteau sur les plots en béton

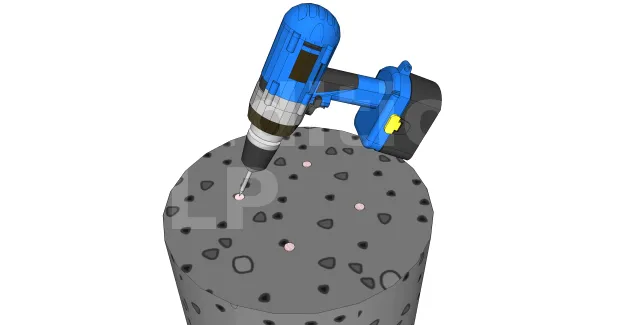

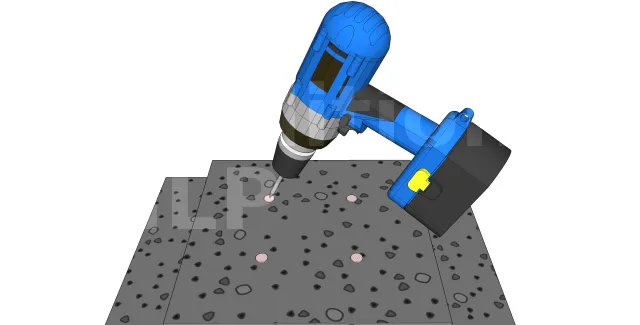

Percer un trou de diamètre inférieur à la quincaillerie

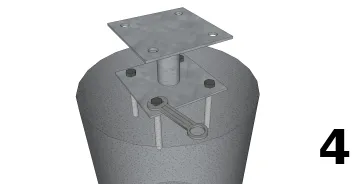

Fixer les pieds de poteau sur les plots en béton
Il existe plusieurs méthodes pour la fixation des pieds de poteau sur les plots comme nous pouvons le constater un peu plus bas dans cet article.

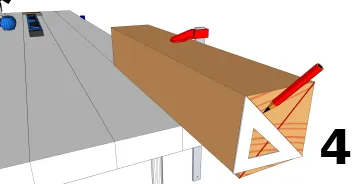

Repérer les lignes de centrage

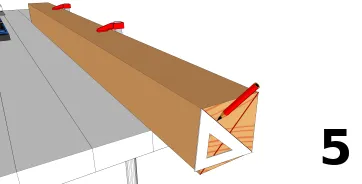

Cette étape consiste à tracer les deux diagonales d’une face à l’extrémité du poteau. Elles serviront de guide dans le cas ou les dimensions du pied de poteau ne seraient pas les mêmes que la section du poteau en bois.
Repérer les points de fixation

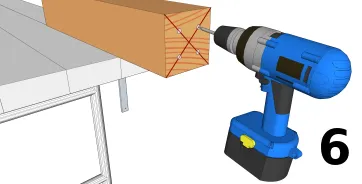

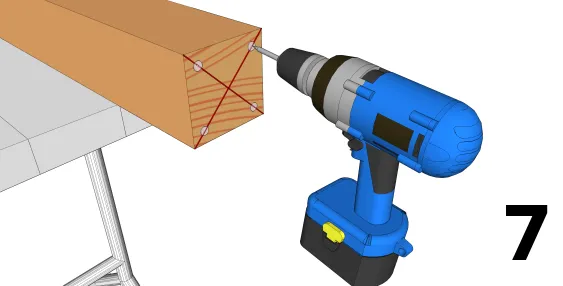

Pré-percer les points de fixation
Le diamètre à percer doit être légèrement inférieure (- 2 mm) au diamètre de la quincaillerie à utiliser pour la fixation.
Fixer les poteaux sur les pieds de poteau
Ils peuvent être fixés aux poteaux avec des tirefonds ou des tiges filetées qui seront par la suite serrées avec des écrous et des rondelles.

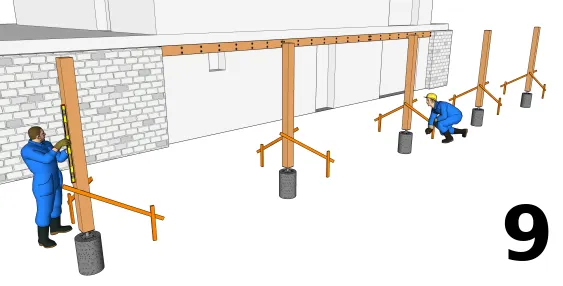

Mettre de niveau les poteaux sur les supports en béton
La fixation des poteaux se fait toujours par la mise en place des poteaux périphériques car ce sont ces derniers qui serviront d’appuis aux extrémités et d’aboutages pour les poutres porteuses. Durant cette opération, il est très important de vérifier la verticalité du poteau avec le niveau à bulle ainsi que son alignement. Pour maintenir sa position, il faudra le fixer avec des tasseaux.


Déterminer l’emplacement de la poutre porteuse

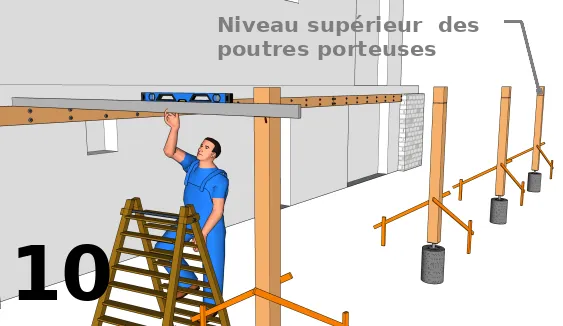

Pour obtenir le niveau exacte de la poutre porteuse, il faut placer une règle de maçon sur laquelle on met un niveau à bulle sur la poutre muralière. Par la suite, on trace le niveau inférieur de la règle et ce niveau correspondra au niveau supérieur de la poutre porteuse. De cette manière, le niveau de la poutre muralière et de la poutre porteuse seront les mêmes.

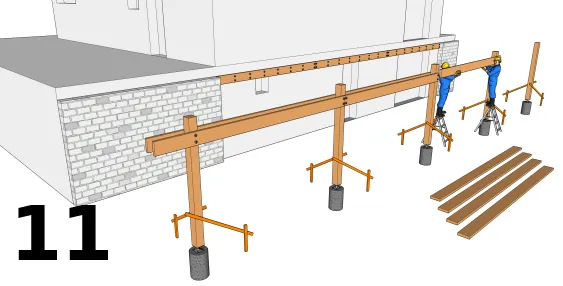

Fixer les poutres porteuses

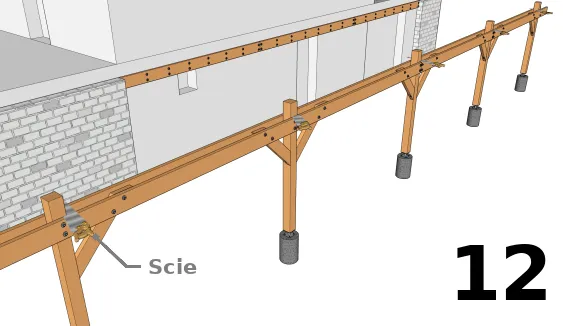

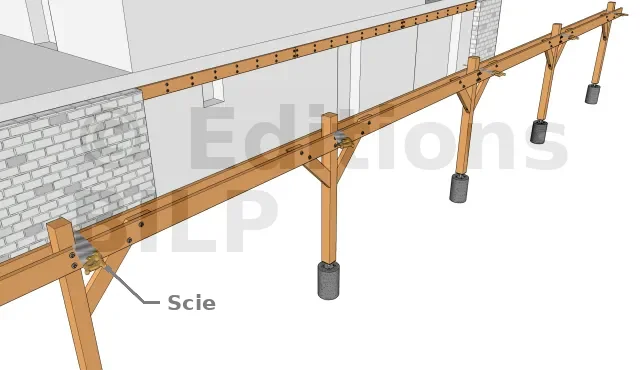

Étêter les poteaux
Comme les poteaux ont été posés sans les coupes, il faut maintenant les étêter à ras des poutres porteuses. Pour finir, il faudra protéger le bout contre l’humidité stagnante.


Vous pouvez voir toutes ces étapes en détails et en vidéo en consultant le vidéo montrant la réalisation de la terrasse en bois sur pilotis de Jacky

Les pieds de poteau réglables

Pour faciliter la mise en oeuvre des terrasses en bois sur pilotis présentant au moins 2 lignes de poteau, vous devez utiliser des pieds de poteau réglables car il est difficile voir impossible d’être de niveau du premier coup. Par contre, les pieds de poteaux réglables autre que les pieds de poteaux réglables de type PPRC doivent être régler avant la pose.

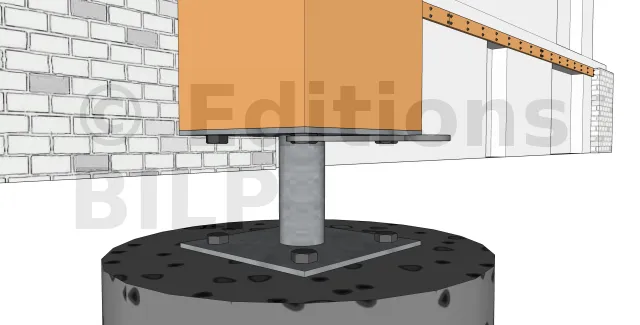

En effet, les pieds de poteaux réglables de type PPRC sont réglables même après la pose avec une clé, en charge.

La possibilité de régler la hauteur sur le chantier même après la fixation permet un ajustement parfait de la structure de la terrasse sur pilotis.

Les illustrations suivantes montrent l’avantage de l’utilisation des pieds de poteaux réglables de type PPRC pour la mise en oeuvre d’une terrasse en bois :

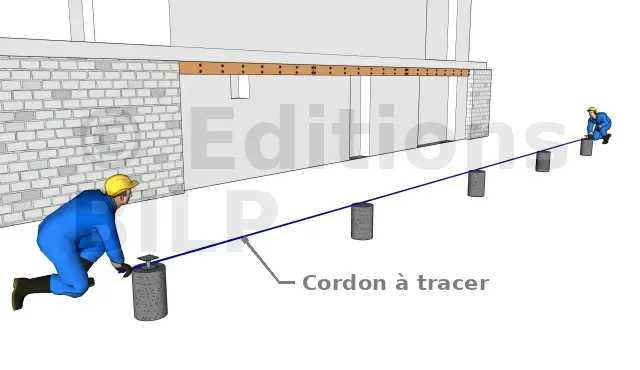

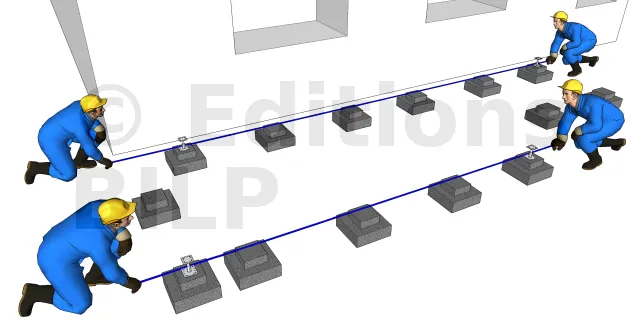

Repérage de l’emplacement des poteaux
On fait le repérage avec un cordon à tracer.

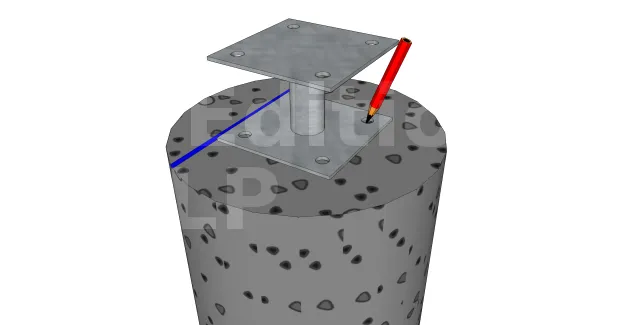

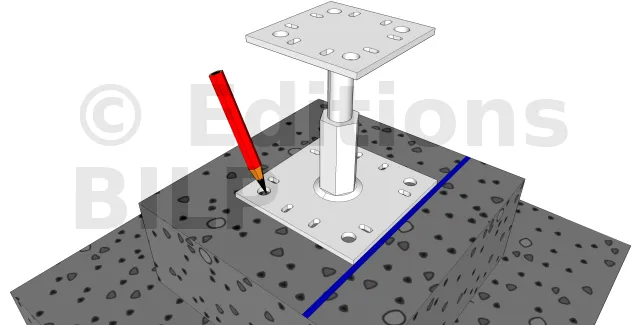

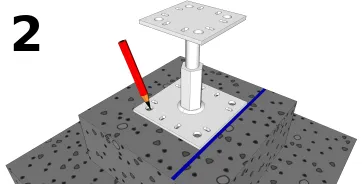

Marquage des emplacements des trous des pieds de poteaux sur les plots

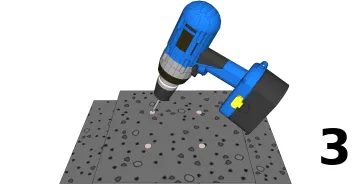

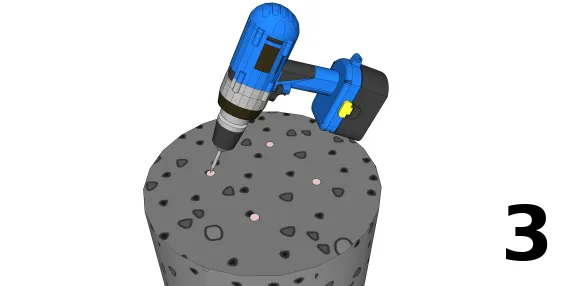

Perçage des plots en béton

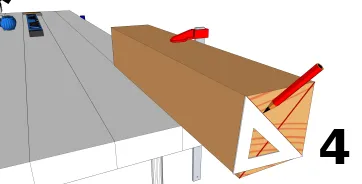

Repérage des lignes de centrage

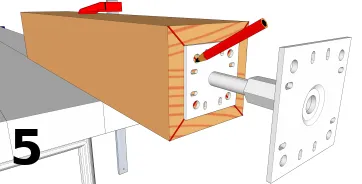

Repérage des points de fixation

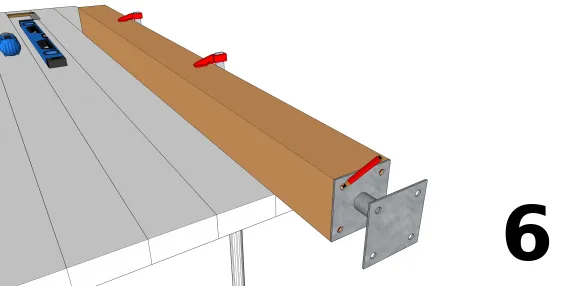

Pré-perçage des points de fixation

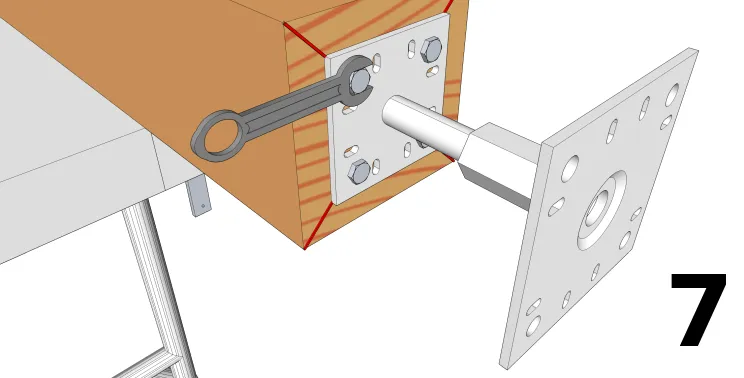

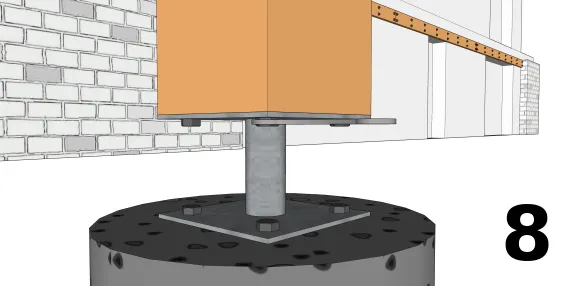

Fixation des pieds de poteau sur les poteaux
Les pieds de poteau PPRC sont fixés au poteau avec des tirefonds

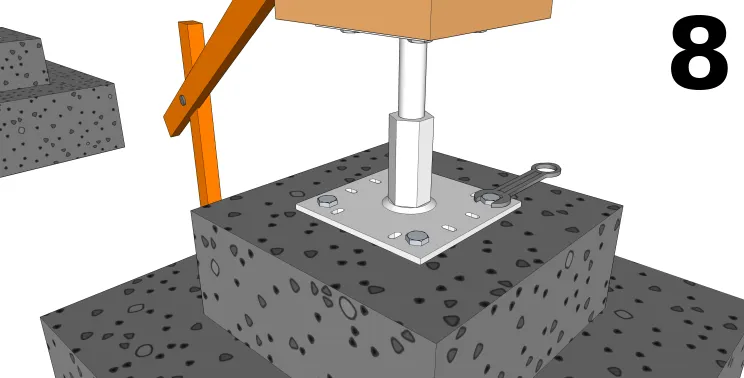

Fixation des pieds de poteaux sur les plots
La fixation des pieds de poteau peut se faire de plusieurs manières comme nous pouvons constater un peu plus bas dans cet article.

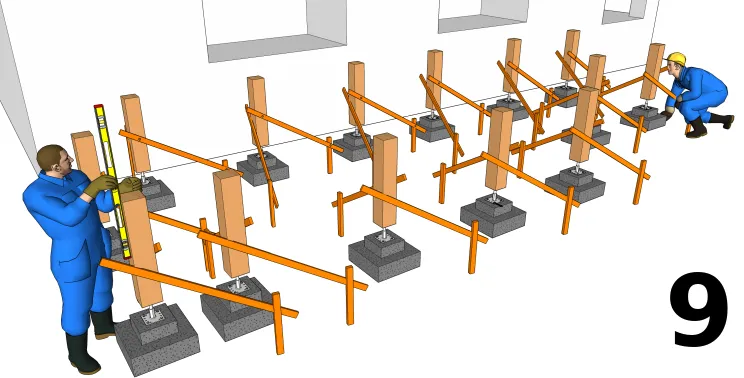

Vérification de la verticalité des poteaux
Les poteaux sont fixés en commençant par les poteaux périphériques dans la mesure où ils serviront d’aboutages et d’appuis pour les poutres porteuses. La fixation des poteaux avec des tasseaux est nécessaire pour la verticalité de ces derniers avant la mise en place des poutres porteuses.

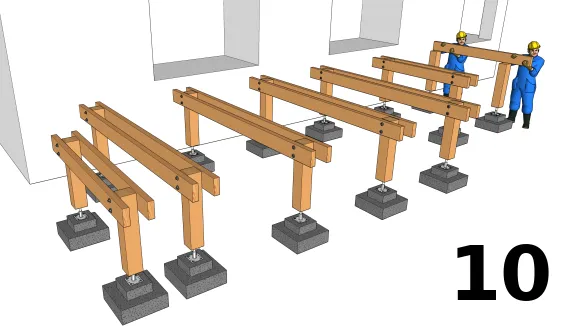

Fixation des poutres porteuses sur les poteaux

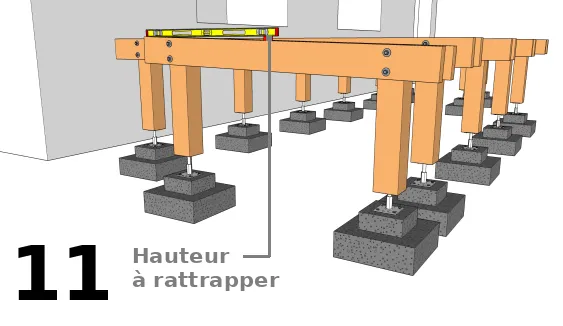

Vérification de l’horizontalité des poutres porteuses

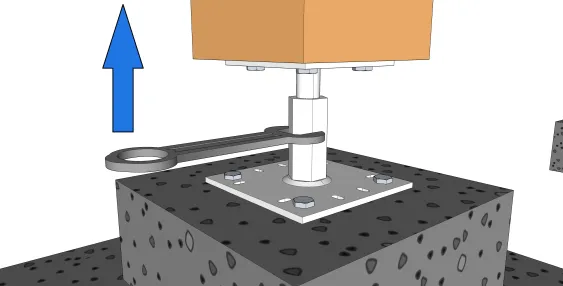

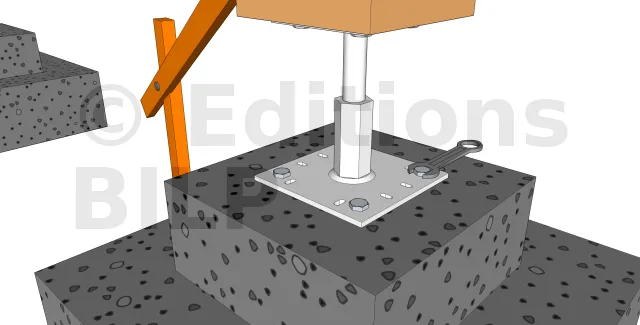

Ajustement de la hauteur du poteau
Etant donné que les poutres porteuses n’étaient pas horizontales, il est primordial de les mettre bien de niveau avant la fixation des solives. Pour ce faire, il vous suffira de tourner la molette du pied de poteau PPRC jusqu’à ce que le niveau indique que c’est bien horizontal.

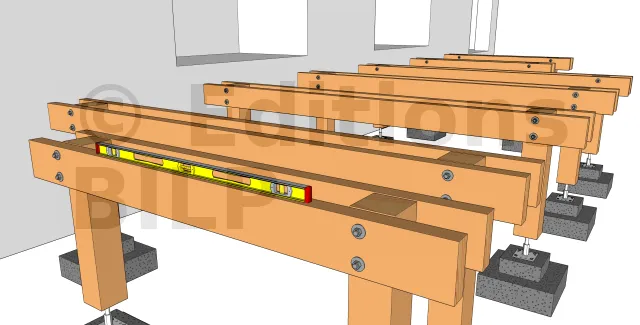

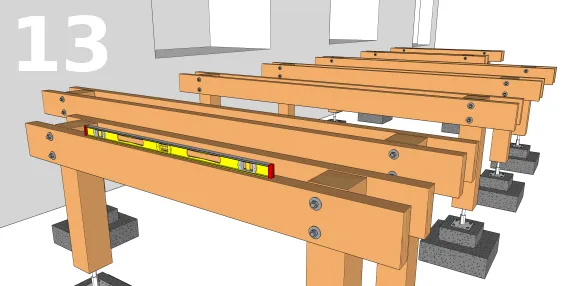

Les poutres porteuses sont de niveau
C’est l’avantage non négligeable de l’utilisation des pieds de poteau PPRC. En effet, ils vous facilitent grandement la tâche car ils sont réglables même après la pose ce qui vous permettra d’avoir un résultat impeccable.

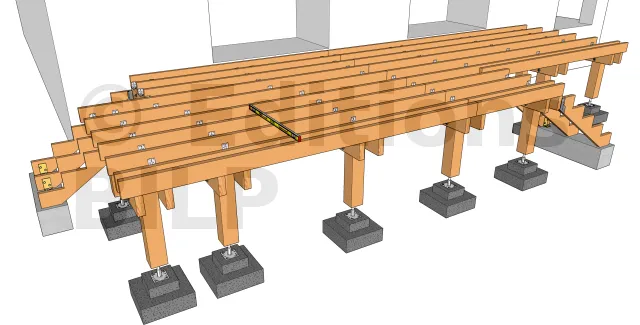

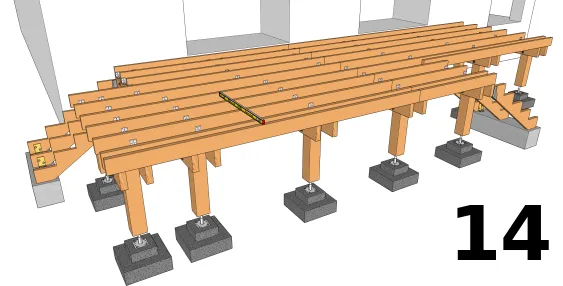

Fixation des solives sur des poutres porteuses bien de niveau

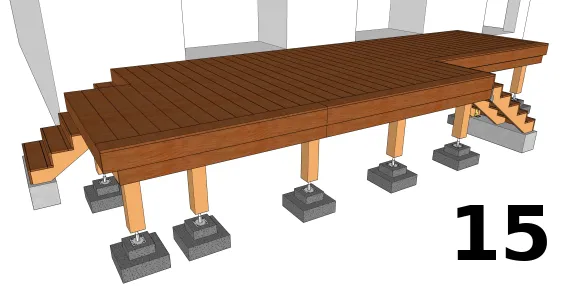

La terrasse en bois terminée et bien de niveau

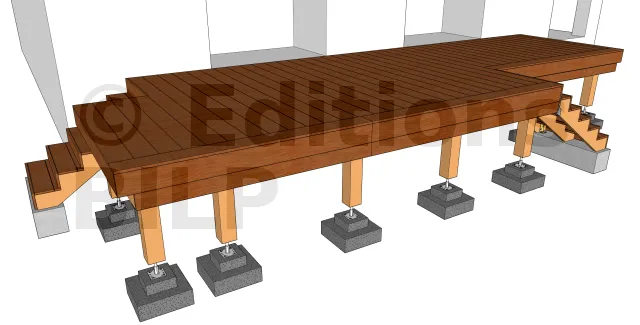

La mise en oeuvre de cette terrasse en bois sur pilotis desservie par deux escaliers a été largement facilitée par l’utilisation des pieds de poteau PPRC


Les possibilités de fixation des pieds de poteau sur les plots en béton

Il existe plusieurs possibilités pour la réalisation de cette fixation :

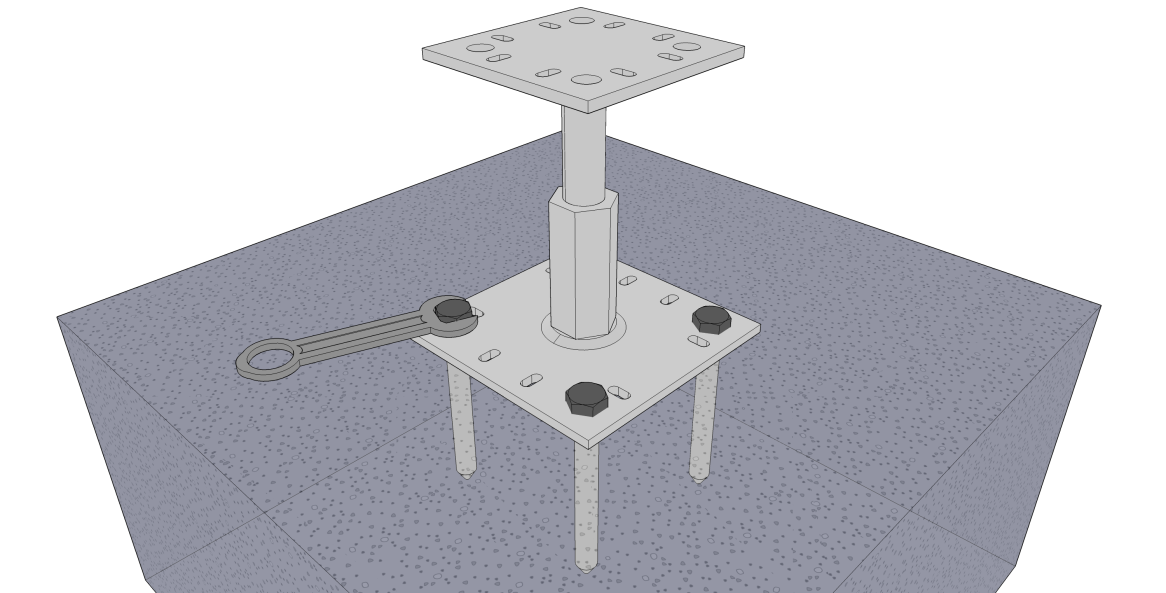

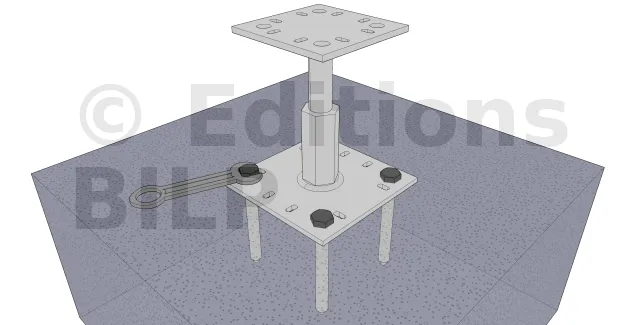

Utilisation des vis HECO multi-monti à tête hexagonale
La fixation avec des vis HECO multi-monti à tête hexagonale est l’une des techniques les plus efficaces et économiques. C’est la méthode préférée de BILP pour la fixation des pieds de poteau sur les plots.

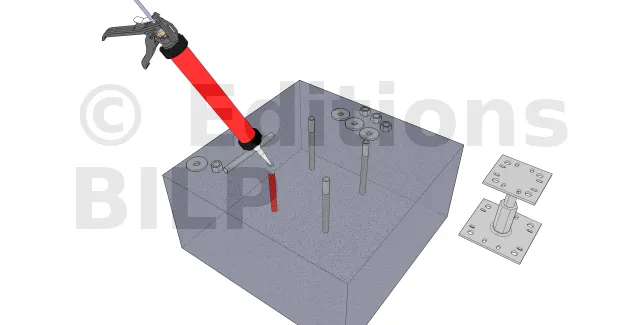

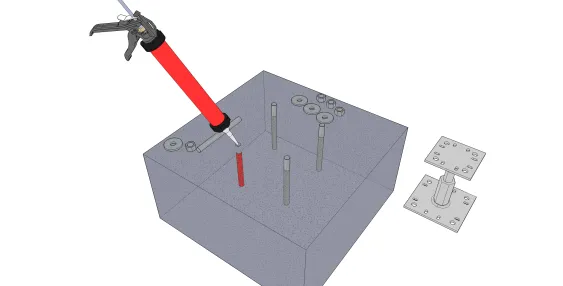

Utilisation des tiges filetées avec scellement chimique
La fixation peut également se faire par scellement chimique des tiges filetées que l’on serre par la suite avec des écrous et des rondelles.
Utilisation des goujons d’ancrage
Les goujons d’ancrage permettent de supporter des charges importantes dans la mesure où elles sont conçues pour s’agripper au béton.


Pour découvrir les avantages mais surtout la méthode de mise en œuvre de ces techniques, vous pouvez consulter l’article sur la fixation du pied de poteau dans le béton.
