Pose des solives d’extrémité

Bruno, Langa

Voici un extrait gratuit du guide de construction :

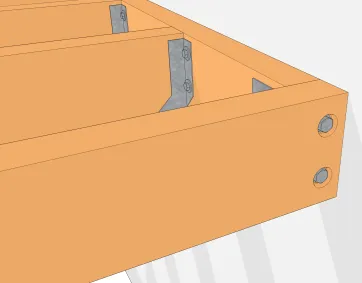

Solive d’extrémité fixée latéralement

Nous voici arrivés à une étape très attendue. Nous allons enfin poser les solives aux extrémités qui vont joindre les poutres porteuses aux poutres muralières. Ainsi nous allons obtenir un cadre rigide et nous allons pouvoir retirer les tasseaux de contreventement des poteaux.

Contrairement aux autres solives, les solives d’extrémité se fixent sur le côté de la poutre muralière. La fixation doit être très solide car les extrémités ont un rôle mécanique très important. Pour cela, on utilise des tire-fonds. Les tire-fonds peuvent être partiellement dissimulés en réalisant des trous borgnes dans la solive.

L’autre extrémité de la solive est fixée contre le poteau avec une tige filetée et repose également sur les poutres porteuses.

Solive d’extrémité fixée contre la muralière
La solive d’extrémité est fixée contre la muralière de façon latérale. On peut améliorer l’ancrage avec une équerre. Une autre solution consiste à fixer la solive d’extrémité comme les autres solives, mais avec un sabot à ailes intérieures.

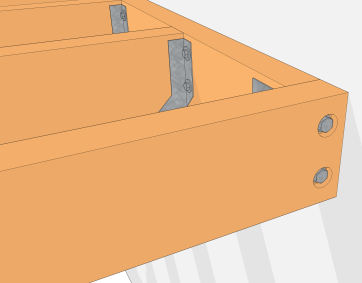

Solive d’extrémité
  • 1 : Solive d’extrémité
  • 2 : Fixation au poteau avec tige filetée
  • 3 : Fixation à la muralière avec vis ou tire-fonds
  • 4 : Tasseau bloqué pour maintenir temporairement la solive à hauteur
