Une terrasse autour d’une piscine en bois

Bruno, Langa

Voici un extrait gratuit du guide de construction :

Il s’agit de la suite du projet de Stéphane (voir cet article). Le dénivelé important entre la margelle de la piscine en bois et le sol naturel, ainsi que la déclivité de ce dernier imposèrent une pose sur plots béton.

Quelques données
  • Surface : 21 m²
  • Coût : 55 € / m²
  • Temps : 5 jours (2 pers.)
  • Lames : Pin traité classe 4
  • Structure : Pin traité classe 4
  • Fixation : Vis TORX Inox

Calcul pour le choix des solives et de l’entraxe des plots

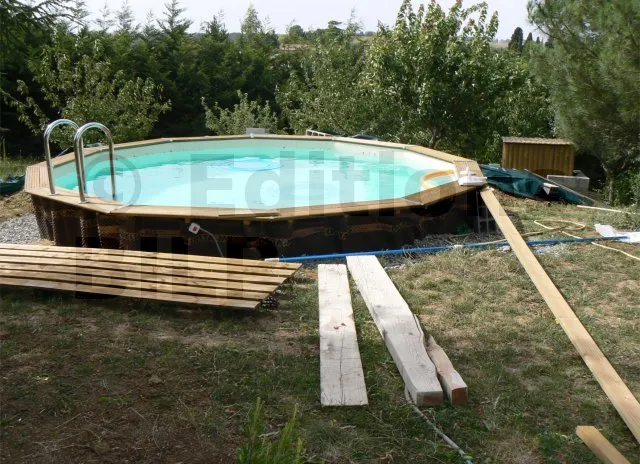

La piscine sans sa terrasse

Nous avons des lames de terrasse en pin traité classe 4, de 25 mm d’épaisseur, et de 15 cm de large. Le diagramme "de l’entre-axe des supports (lambourdes ou solives) pour un platelage en résineux" de cet article, nous indique que nous devons respecter un entraxe de solives de 54 cm maximum. Nous avons décidé de prendre un entraxe de 50 cm car cela convient mieux aux dimensions de la terrasse qui est en multiple de 50. Notre distributeur peut nous fournir des solives de section 65x125. Étant donné qu’elles sont écartées de 50 cm (notre entraxe calculé juste avant), le diagramme "portée des solives en fonction de l’entre-axe et de leur section, pour les bois SOUPLES "de cet article, nous indique que la portée des solives ne doit pas excéder 170 cm.


Cela correspond à la distance maximum entre les plots béton. Étant donné que dans l’axe des solives, la terrasse mesure 5m20, nous devons mettre 4 plots (520 / 170 = 3 longueurs entre plots soit 4 plots par rangée).


Implantation de la terrasse
On effectue un repérage soigneux des bords de la future terrasse. Cordage et ferraille à béton sont utilisés


Tarière à essence avec mèche de 15 cm
Préparation des tubes PVC

Dimension du trou
Un trou de 15cm de diamètre et profond Mise en place des solives de 60 cm


Remplissage, mise en place des tubes PVC
Mise en place des solives

Retrouvez le récit détaillé de ce projet, étape par étape, et des centaines de photos en haute définition dans cet article

[...]
