Conception

Bruno Caillard

Voici un extrait gratuit du guide de construction :

Si la hauteur de la terrasse est comprise entre 40 cm et 1 m, une structure sur poutres porteuses doit être mise en œuvre. Avec ce type de structure, on cherche à réduire le nombre de plots au sol mais aussi à prendre un peu de hauteur. Les solives sont alors supportées par une ou plusieurs poutres porteuses. Les poutres porteuses reposent sur des plots de fondations. Un des avantages est que l’on réduit fortement le nombre de plots au sol. En utilisant des plots béton de faible hauteur, on simplifie le contreventement de la structure. Et si les plots sont bien ancrés dans le sol, on peut envisager de dépasser le mètre de hauteur. Mais dans ce dernier cas, il est préférable d’utiliser la technique sur pilotis (voir cette rubrique).

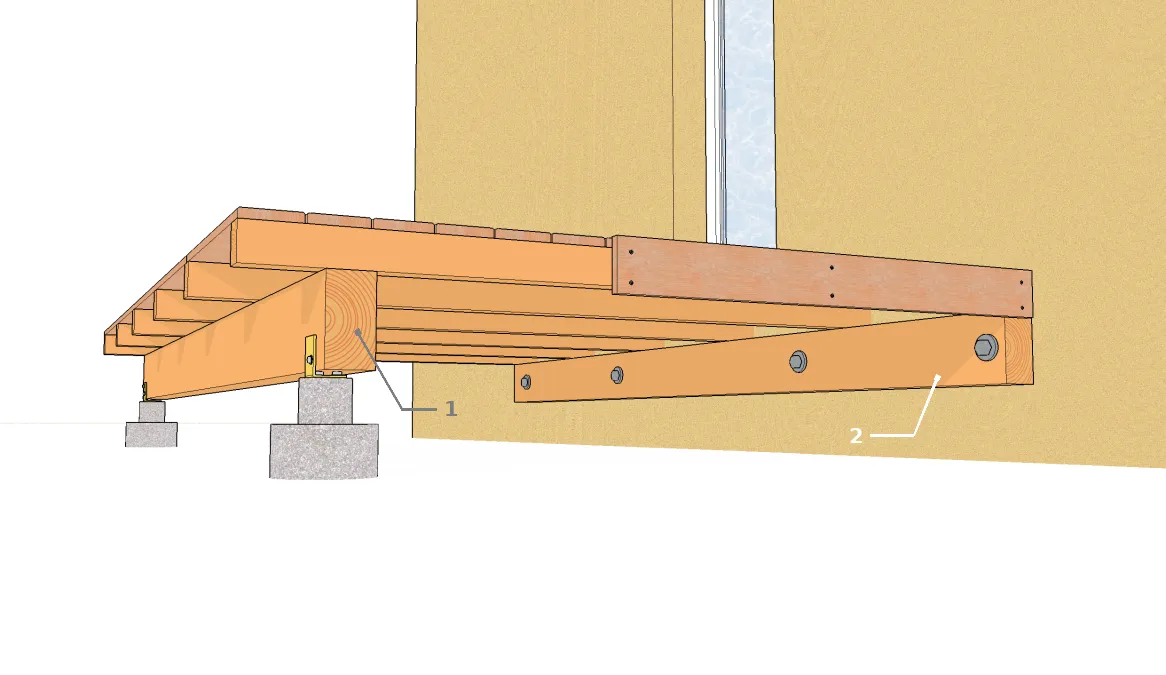

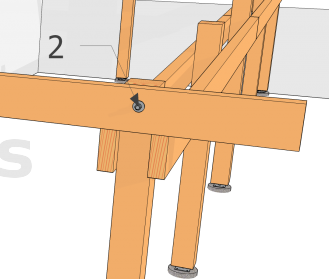

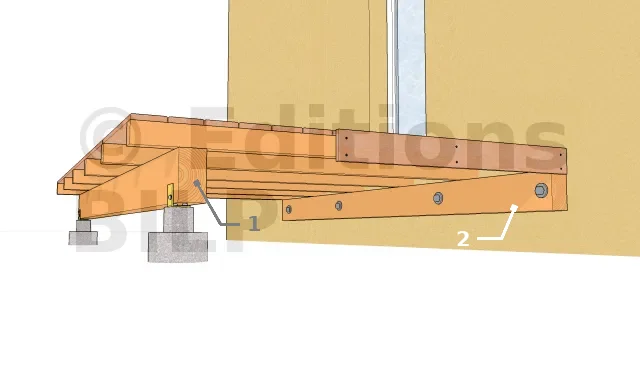

Terrasse en bois avec une structure sur poutres porteuses
  • 1 : Poutre porteuse
  • 2 : Poutre muralière. Exemple : Section 120x60, fixation tous les 100 cm

Plusieurs configurations sont possibles en fonction de la surface de la terrasse et de l’orientation du platelage. Plus la surface est importante, plus on est obligé de multiplier les rangées de poutres et le nombre de plots ; ceci afin de répartir la charge et de ne pas avoir à utiliser des poutres de sections démesurées.

Deux animations 3D sur la pose avec poutres-porteuses, voir cet article

Dans les présentations de chaque configuration qui suivent, les légendes suivantes sont utilisées :

  • 1 : Poutre porteuse

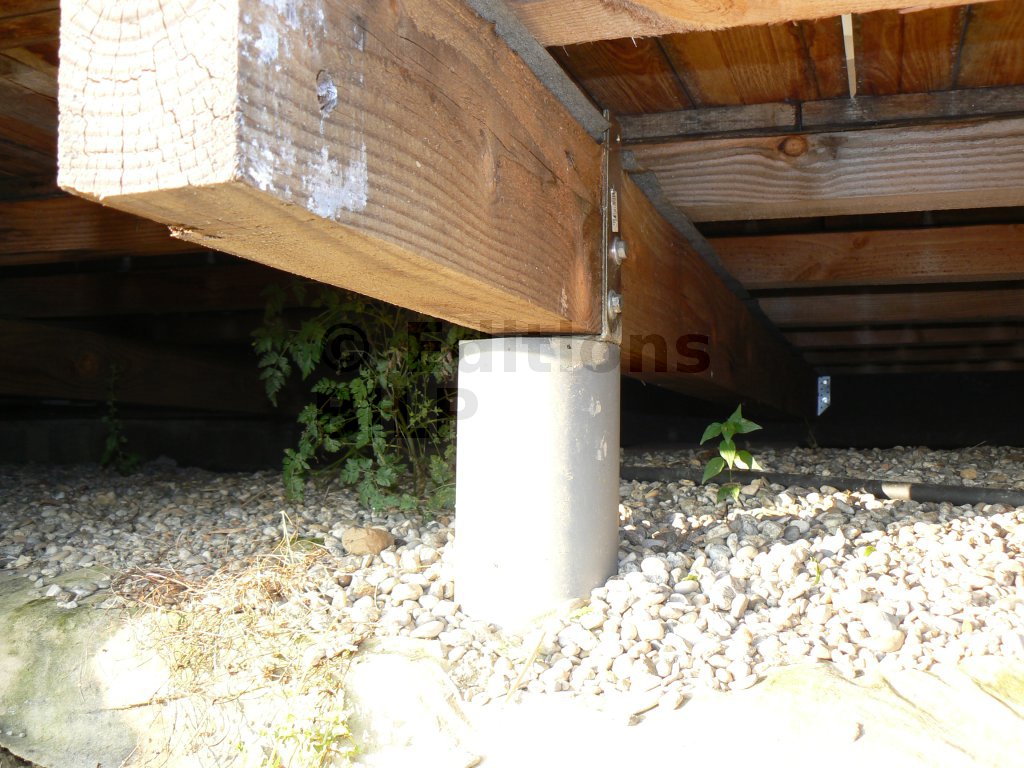

  • 2 : Plot béton, voir cette rubrique
  • 3 : Solive : voir cet article pour le calcul de la section et cet article pour l’entraxe E
  • 4 : Platelage
  • 5 : Bandeau de finition,.
  • Ps : la portée des solives (P). Pour le calcul, voir cet article
  • Pp : portée de la poutre porteuse = écartement entre appui sur plots, calculé dans cet article

Configuration 1 : une rangée de poutre porteuse, deux plots, platelage parallèle au mur

C’est le cas le plus simple, le solivage repose sur une seule rangée de poutre porteuse d’une part, et [...]

...Il y a une suite !

Pour lire la suite de l'article, devenez Membre

  • Ainsi vous découvrirez :
  • Configuration 1 : une rangée de poutre porteuse, deux plots, platelage parallèle au mur
  • Configuration 2 : N rangées de poutres porteuses, 2 x N plots, platelage parallèle au mur
  • Configuration 3 : N rangées de poutres porteuses, M x N plots, platelage parallèle au mur
  • Configuration 4 : deux rangées de poutres porteuses, deux plots, platelage perpendiculaire au mur
  • Configuration 5 : N rangées de poutres porteuses, N plots, platelage perpendiculaire au mur
  • Configuration 6 : N rangées de poutres porteuses, M x N plots, platelage perpendiculaire au mur
  • Et de nombreuses illustrations haute-définition :
  • Terrasse en bois avec une structure sur poutres porteuses


  • mais aussi le téléchargement du guide de construction COMPLET au format PDF, les vidéos de formations exclusives, les outils de calculs, les composants SKETCHUP, etc. etc.
