La pose ras de sol STANDARD

Bruno Caillard

Voici un extrait gratuit du guide de construction :

Lorsque l’on veut que le niveau fini de la terrasse affleure avec le sol naturel, il faut qu’une partie de la structure se situe en dessous du niveau du sol naturel. On réalise une excavation de plusieurs dizaines de centimètres dans laquelle on réalise une dalle béton. La périphérie de la dalle est surmontée d’un rebord qui maintient la terre et l’empêche d’envahir l’excavation. Une des difficultés de cette technique sera de réaliser une évacuation correcte des eaux.

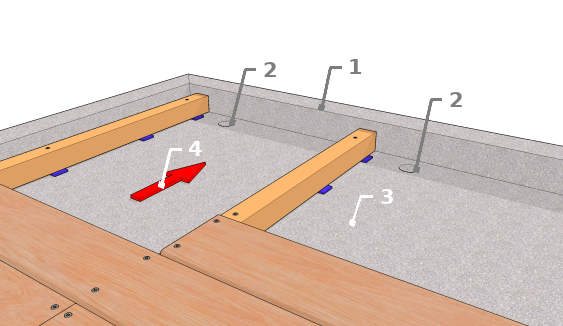

Eléments constitutifs 1
  • 1 : Rebord
  • 2 : Évacuation tous les 1m50
  • 3 : Dalle béton, épaisseur min. 12 cm
  • 4 : Pente 2%

Animation 3D sur la pose Ras-de-sol, voir cet article : Pose Raz-de-sol

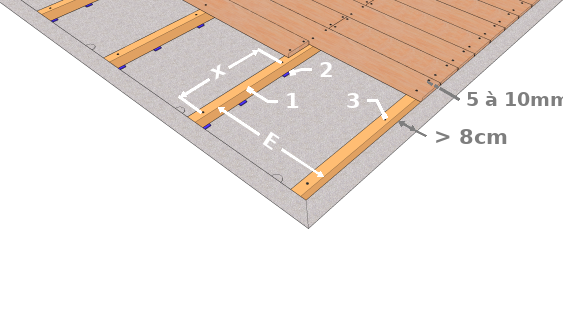

Eléments constitutifs 2
  • 1 : Lambourde, pour le calcul de section, voir cet article : Les lambourdes
  • 2 : Cales synthétiques sous lambourdes pour ménager un écart sanitaire et compenser l’horizontalité
  • 3 : Fixation des lambourdes : chevilles à frapper ou vis bichromatée D6 L140 + chevilles dans dalle béton
  • X : Une fixation tous les mètres min. (X)
  • E : Entraxe, voir le calcul dans cet article : Entraxe maximum (Emax) entre supports (lambourdes ou solives)
  • 5 à 10mm : Écartement min. des lames au bord

Conseils de mise en œuvre

Ce chapitre donne des informations spécifiques à la mise en œuvre sur dalle maçonnée. Le lecteur devra également se reporter aux conseils génériques de mise en œuvre applicables à tous types de terrasse (Part. 4 : Mise en oeuvre et équipements).

Décaissement du terrain
Pour que votre terrasse soit au ras du sol, il faut l’enterrer un peu. La profondeur d’excavation est de :

  • Prévoir un lit de sable et/ou gravier sous la dalle : 5cm
  • Épaisseur de la dalle au point haut (le plus épais) : 15 cm (par ex.)
  • Calle sous les lambourdes : 0,5cm
  • Hauteur des lambourdes : 5cm (par ex.)
  • Épaisseur du platelage : 2,5cm (par ex.)
  • Total : 28 cm


Exemple de pose ras de sol STANDARD


Une terrasse existante en piteux état
Au cours de la rénovation de cette terrasse semi-enterrée, nous avons constaté le pourrissement accéléré des solives, dû au contact direct avec le sol.
La préparation du sol
La préparation du sol a été achevée par la mise en place d’une couche de bitume au-dessus de la dalle en béton.
La mise en place de la plateforme
Des plots en plastique réglables assurent la planéité des solives.
La protection des solives
Des bandes bitumineuses ont été déroulées sur les solives pour les protéger de l’humidité.

La mise en place de la structure du mook jonk
Fixation des cales en plastique sur les lames de terrasse
Un jeu de cales de 5 mm a été mise en place pour faciliter la pose des lames.


Test de la solidité de la nouvelle terrasse en bois
La nouvelle terrasse est achevée


Gabelkeile SOLO, 30x40 mm
Chevilles à frapper

[...]
