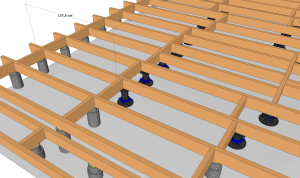

Calcul de la portée P des solives

Calculette utilisable pour structure :

Pose sur plots en plastique

Pose d’une terrasse en bois sur plots en béton

Pose sur poutres porteuses

Terrasse bois sur Pilotis

Pour utiliser cet outil, vous connaissez l’entraxe E ainsi que la section des solives.

Pour déterminer E, cliquez ici

Produits et services complémentaires réservés aux membres (achat guide) :

En devenant Membre, vous accéderez à toutes les calculatrices pour dimensionner correctement la structure de votre terrasse en bois

Devenir Membre

Vos commentaires

particulier
bashir sameen 26 octobre 2023 22:16

je veux construire une terasse dans mon jardin.
nombre de cales
vincent 14 février 2023 10:18
Bonjour, pour calculer le nombre de cales nécessaires pour ma terrasse sur piloti (cales entre la solive et la lame) il suffit de diviser le nombre de vis par 2 ou j’oublie un paramètre ? Merci et bonne journée
- nombre de cales Yvan 14 février 2023 11:01

  Bonjour Vincent,

  Oui, le nombre de cale à mettre entre la solive et la lame est à peu près la moitié du nombre de vis pour la fixation des lames. Il ne faut pas oublier de prendre des marges.

  Bien cordialement
hauteur plot plus lambourde
Gilles RONZIERE 26 novembre 2022 19:17
Bonsoir, J’aimerais créer une plateforme ds mon grenier, au dessus de l’isolant (combles perdus). Il y aura 40 cm d’isolant. Puis je utiliser des lambourdes de 20*7cm sur des plots plastiques de 20cm de hauteur ? Merci par avance, Cordialement, Gilles
- hauteur plot plus lambourde Yvan 28 novembre 2022 13:52

  Bonjour,

  Nous avons une rubrique sur la transformation des combles perdus en combles accessibles.
  Oui, vous pouvez mettre en place vos lambourdes mais il faudra d’abord s’assurer de la solidité du plancher et faire en sorte que la hauteur sous plafond soit suffisante.

  Bien cordialement
solive
LANDAIS Mathieu 25 avril 2022 13:30
bonjour, impossible de caluler portée solive
- solive Yvan 25 avril 2022 14:16

  Bonjour Mathieu,

  L’outil fonctionne mais pour que le résultat s’affiche, il est nécessaire de prendre l’un des packs du guide terrasse bois

  Bien cordialement
doubler les lambourdes et espacement des plots
LIEURE IVAN 2 juin 2020 15:27

Bonjour, Est ce que le fait de doubler les lambourdes en bordure (notamment pour le bandeau de finition) permet d’espacer les plots pvc (est ce que le calcul se fait en considérant la lambourde 2x plus large) ? Merci
Vérification portée et entraxe
Descamps jeremie 10 mai 2020 12:55

Bonjour,
J’espère que tout va bien !

Je vais réaliser une terrasse de 5,35m / 5,65 m sur plots béton de diamètre de 16 cm de profondeur de 60cm. Je vais y mettre deux fauteuils résine , petite table bois , 1 coffre résine , une pergola (3m/4m en allu) et nous comptons y accueillir une dizaine de personne max.

Je vais utiliser des lambourdes pin classe 4 de 75*50 mm de 3 m de longueur. Et des planches Douglas 14cm*27mm de 4 ou 3 m. Il y aura des entretoises toutes les 2 m.
Les lambourdes seront mises dans le sens 5,35 m.

Les calculatrices me donnent 57 cm d’entraxe avec une portée de 76cm.
Me conseillez vous de rester là dessus ou de réduire ?

Cordialement
Jeremie
Serge
PONTE CASAIS SERGE 16 avril 2020 15:25
Bonjour,

Je n’arrive pas à faire fonctionner la calculette pour le calcul de la portée.

Je voudrais savoir si avec des solives de 68*145 je peux avoir une portée de 2.70 m

Cdtk
- Pour avoir une portée de 270 cm Yvan 17 avril 2020 14:38

  Bonjour Mr Serge,

  Vous avez oublié de mentionner l’entraxe

  De mon côté, l’outil fonctionne bien donc je vous ai fait votre calcul.

  Avec du bois rigide et avec une entraxe de 85 cm vous obtenez une portée maximale de 275 cm
  Avec du bois souple, la portée maximale est limitée à 237 cm même avec un entraxe de 50 cm
  Avec du bois très rigide et avec une entraxe de 145 cm vous obtenez une portée maximale de 274 cm

  Normalement, comme vous avez acheté le guide cabane, c’est sur : https://constructionbois.bilp.fr/ca... que vous devrez faire vos calculs.

  Cordialement
Calcul de la portée P des solives pour plot PVC réglables
BINA Quentin 30 mars 2020 19:13
Bonjour,

L’outil de calcul disponible sur le site me calcule une portée P de 223 cm (MAX) pour des solives de 60 x 145 avec entraxe de 50 cm. Je vais utiliser des plots réglables en PVC mais l’écart de 223 cm me parait beaucoup trop important. Puis-je y aller les yeux fermés ou l’outil ne s’applique que pour ces plots en béton ?

Merci d’avance,

Quentin
- Calcul de la portée P des solives pour plot PVC réglables Yvan 30 mars 2020 20:09

  Bonjour,

  Oui, rassurez vous, vous pouvez vous fier à cet outil de calcul que ce soit sur plot en béton ou sur PVC. Pour vous donner un exemple, pour le projet joint en image ci dessous, avec des solives de 50 x 150 mm et un entraxe de 51 cm, la portée max était de 214 cm.
  Par contre, il faudra y mettre des entretoises pour que ça ne vacille pas et que ça reste stable, toujours comme sur l’image.

  Calcul de la portée P des solives pour plot PVC réglables BINA Quentin 12 avril 2020 15:06

  Bonjour et merci pour votre retour rapide. Je regarde actuellement pour l’achat des matériaux et ne trouve pas facilement en classe 4. Quel est votre avis pour l’utilisation de bois en classe 3 ? (pin traité classe 3 pour les solives de 145x60 + utilisation d’une bande bitumeuse + lames Douglas classe 3 140x27).

  Merci d’avance

  Calcul de la portée P des solives pour plot PVC réglables Bruno 17 avril 2020 12:16

  Bonjour Quentin

  L’utilisation d’essence de classe 3 est possible en évitant tout contact avec du minéral, les contacts BOIS/BOIS, et en respectant la ventilation des pièces. Pour cela il faut utiliser des cales d’au moins 5mm entre les lames et les lambourdes.

  Les bandes bitumeuses sont utiles aussi car elles protègent la face supérieure des lambourdes.
Doublage de lambourdes croisées
GARCIA Gilles 30 mars 2020 16:37
bonjour,
Je souhaite réaliser une terrasse en douglas avec des lames de 35x145, lg300 et 450cm et des lambourdes 50x70 que me propose le fournisseur
Afin d’optimiser mon nombre de plot et d’avoir une structure rigide je souhaites faire une pose de lambourde croisées. Mise en œuvre plus aisée au réglage, plateaux répartissant les efforts.
Ma question vient sur la position des plots. Dans votre guide les courbes donnent un entraxe(E) de lambourdes tous les 74cm, et un espace entre plot(P) de 68cm.
Mes lames faisant 300 et 450cm j’ai prévu de poser mes lambourdes supérieurs tous les 50cm.
1° : Pensez vous que je puisse pousser à poser mes lambourdes(E) tous les 75cm afin de diminuer leur nombres ? Quel sera l’influence de ce choix ? augmenter beaucoup la souplesse des lames ?
2° : Pensez vous que si je fais ma double structure comme sur le fichier joint (50x50) et que je pose mes plots en quinconce, je peux considérer que j’ai un appui de mes lambourdes tous les 50cm ? même si la réelle distance entre 2 plots sera de 1m. De cette manière je divise par 2 mon nombre de plots. Et le cout de revient de l’ensemble.
Pour info : lambourde ml = 2,73€
plots = 3,3€ (plot = 1,8€ dalle 40x40 = 1,50€)

Cordialement
Gilles
- Doublage de lambourdes croisées Bruno 31 mars 2020 10:49

  Bonjour Gilles

  Le double lambourdage, personne ne m’a démontré ses avantages, ni techniques, ni économiques :

  Meilleures répartitions ? bah non. En quoi l’ajout de couches verticales permettrait de mieux répartir ? Ce rôle est déjà assuré par les lames et les entretoises.
  Mise en oeuvre facilitée ? les entretoises font le job pour moins cher. Et quand on ajoute, c’est du temps en plus.

  Je ne sais pas qui a inventé cette technique ? peut être un vendeur de lambourdes ?

  On peut avoir un intérêt si les lambourdes du dessous ont un section supérieures à celle du dessus. Dans ce cas cela permet d’espacer les plots. Mais on consomme aussi plus de bois. Pas sûr que cela soit plus économique ?

  Vos questions :

  1) OUI, le surcroît de flèche sur les lames sera imperceptibles.
  2) PRESQUE OUI pour les lambourdes supérieures, NON pour les lambourdes inférieures. Donc c’est pas bon pour les inférieures, on a 100cm au lieu de 68cm. Le surcroit de flèche se répercute alors sur les lambourdes supérieures, d’où mon "PRESQUE".

  Si vous refaites votre plan en respectant Pmax=68cm. Pas sûr que cela reviennent moins cher.

  Tenez-moi au courant de vos simulations.

  Doublage de lambourdes croisées GARCIA Gilles 31 mars 2020 12:34

  Bonjour,

  Merci pour vos réponses rapides.
  Pour la meilleur répartition, je me dis que si une ligne de plot se dérobe, sur une double structure la flèche sera beaucoup moins importante que sur une simple car la lambourde supérieure sera maintenue par les lambourdes inférieures. Donc plus stable dans ce cas là.
  A la mise en œuvre si on lève d’un coté la structure en quatre point on peut lever une zone et mettre aisément l’ensemble à plat, de plus dans les cas d’aboutage des lames pas besoin d’une nouvelle rangée de plots. Ce sont ici juste des exemples que je pense être favorable à la double structure.
  Pour le coût de revient il dépend surement du coût des matériaux unitaires en fonction de chacun et peut-être aussi en fonction de la structure. dans l’exemple joint ça semble être le cas. Après c’est surement spécifique à chaque cas.

  Ayant l’envie de faire une terrasse solide je vais surement partir sur des entraxes de 50 ald de 75 afin de répartir mieux l’appui de ma structure (plot sur dalle 40x40 sur terre) avec des plots tous les 62,5cm avec des entretoises.
  Merci encore pour vos réponses et votre disponibilité.
  Cordialement
  Gilles
Différence portée solives et portée poutre
Giraud Constant 14 décembre 2019 22:35
Bonjour,

Je suis un peu perdu. Les calculettes "portée solive" et portée poutre" calculent toutes les 2 des portées de poutre avec une approche un peu différente, mais en théorie les 2 devraient donner les mêmes résultats pour une section identique de poutre, hors ce n’est pas le cas.
Exemple : une poutre en pin souple de 45(largeur)x70(hauteur) avec un entraxe entre solives de 50 cm, je trouve une portée de 65 cm sur la calculette portée solives
Je passe sur la calculette portée poutre, et après itération (pas le choix que d’itérer vu que Cp dépend de la portée !), je trouve une portée de 1,3 m environ, avecune charge Cp de 162 kg (250 kg/m² x 0,5 m d’entraxe x 1,3 m de portée), soit le double de l’autre calculette (hasard ?)

Pourriez-vous m’indiquer ce que j’ai loupé ?
- Différence portée solives et portée poutre Bruno 17 décembre 2019 20:57

  Bonjour Constant

  Vous parlez de Calcul de la portée P des solives
  Mais pour l’autre calculatrice, pourriez-vous m’indiquer l’adresse URL de la page ?

  Différence portée solives et portée poutre Giraud Constant 22 décembre 2019 13:51

  Bonjour,

  Merci pour votre réponse.
  L’autre calculette est celle-ci : https://www.terrasse-bois.info/outi...

  Cordialement,

  Différence portée solives et portée poutre Bruno 23 décembre 2019 17:49

  Bonjour

  Ces deux calculettes n’ont rien à voir. La première sert à calculer un solivage, c’est-à-dire une succession de solive espacées d’un entraxe donné formant une structure pour un plancher.
  La seconde sert à vérifier une poutre porteuse, elle-même pouvant recevoir un solivage.

  Différence portée solives et portée poutre Giraud Constant 4 janvier 2020 21:41

  Je veux bien, mais la finalité est la même quand même
  Calculer la portée d’une poutre en bois, qu’on l’appelle solive ou lambourde...

  J’ai vu que d’autres que moi ont déjà posé des questions à ce sujet par le passé mais sans vraiment avoir vu de réelle réponse.

  En attendant, je suis repassé par des calculs de flèche et de contrainte sur un petit tableur Excel

  Différence portée solives et portée poutre Yvan 5 janvier 2020 12:57

  Bonjour Mr Giraud,

  Nous n’utilisons presque plus le fichier excel pour nos calculs de structure car nous avons développé d’autres outils de calcul.

  Une lambourde est placée sur une dalle en béton (espacée avec des cales en plastique), soit sur des plots. Nous avons plusieurs exemples de plans de terrasse et notamment cette terrasse en forme de pentagone ou cette terrasse sur dalle, etc. qui le montrent. Les étapes de mise en œuvre y sont détaillées.
  Pour le calcul des lambourdes, il vous faudra calculer tout d’abord l’entraxe maximum admissible entre les lambourdes en fonction des caractéristiques de vos lames. Puis calculer la section des lambourdes et leur entraxe définitif.

  Par contre, les solives reposent généralement sur des poutres porteuses. Vous trouverez des exemples de plan de terrasse, méthode de fixation mais surtout de méthode de calcul dans les 2 articles suivants :

  Terrasse encadrant une piscine
  Terrasse en forme de L
  Vous pouvez y prendre exemple pour vos calculs.

  Plus récemment, nous avons également développé un outil Vérifier une poutre qui est un outil universel permettant la vérification de tous les éléments constituants la structure d’une construction en bois. Pour l’utiliser correctement et entrer les bonnes valeurs, consultez son guide d’utilisation

  Espérant avoir répondu à votre question. Si vous en avez d’autres, surtout n’hésitez pas.

  Différence portée solives et portée poutre Giraud Constant 19 janvier 2020 17:47

  Bonjour Yvan,

  Merci pour votre réponse. L’outil vers lequel vous renvoyez me semble bien mieux convenir et j’y retrouve à peu de choses près les résultats de mes calculs de contraintes à l’ELU et de flèche
