Voici un petit aperçu des plans de ce projet.
Voici le projet en quelques images :

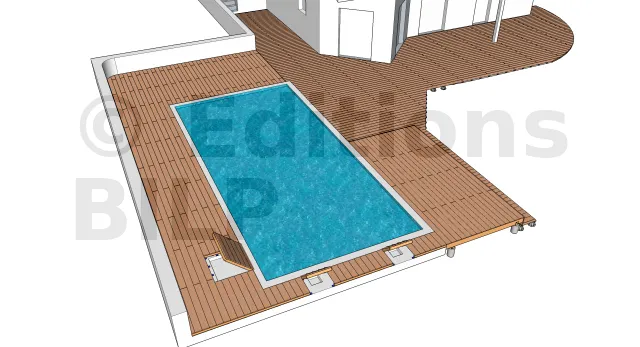

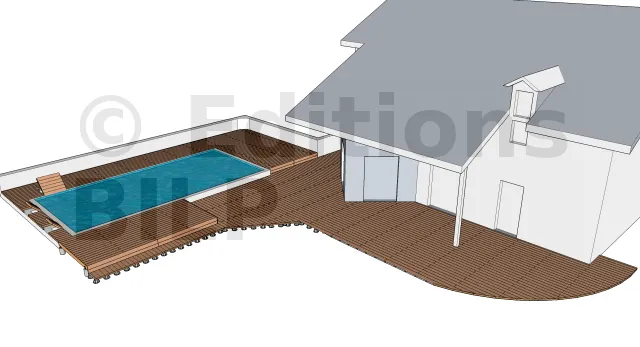

Vue en perspective 1

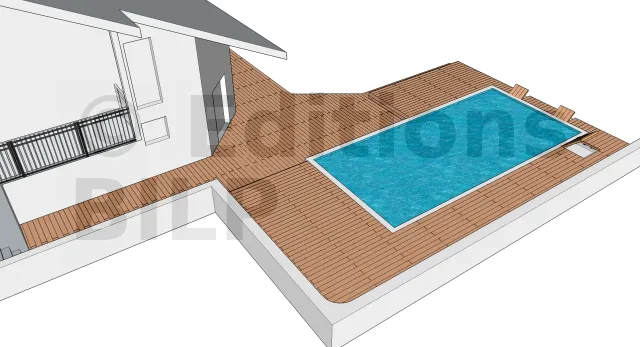

Vue en perspective 2

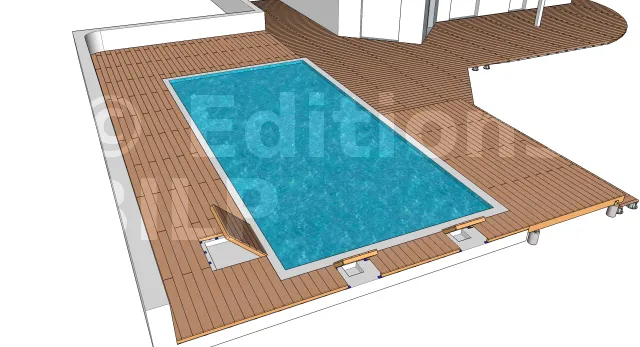

Vue en perspective 3

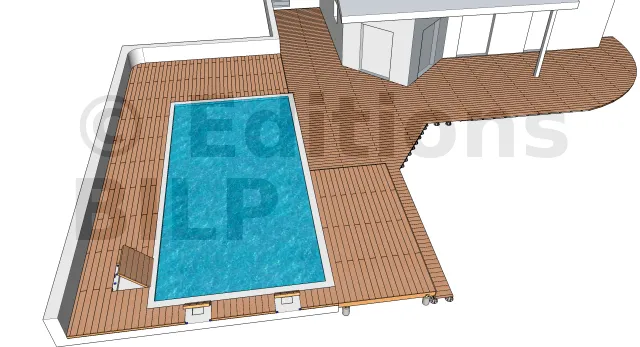

Vue de haut

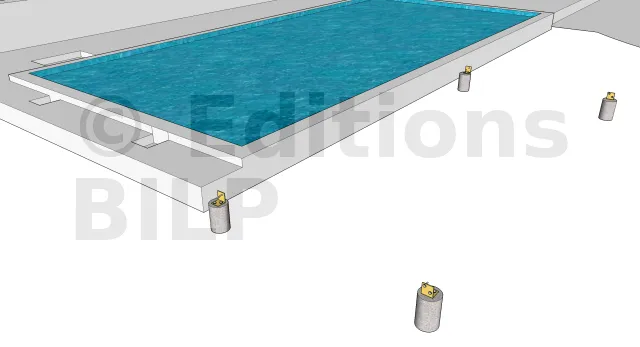

La pose des plots en béton avec les équerres
Pour servir de repère et afin d’atteindre le niveau de la piscine, 4 plots en béton ont été réalisés. Vous pouvez consulter la rubrique sur la pose sur plots maçonnés pour plus de détails.

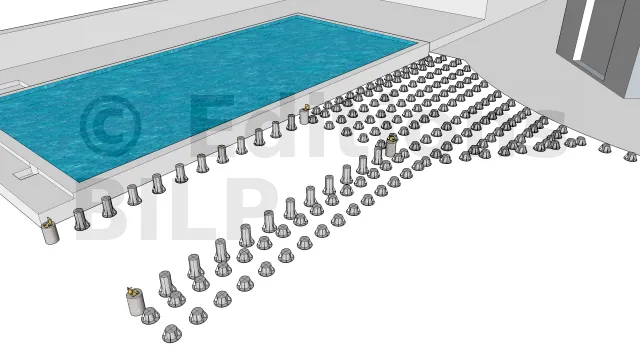

La mise en place des plots en PVC
Pour obtenir la forme de la terrasse souhaitée, la pose des plots en PVC près de la piscine et de la dalle en béton a été nécessaire.

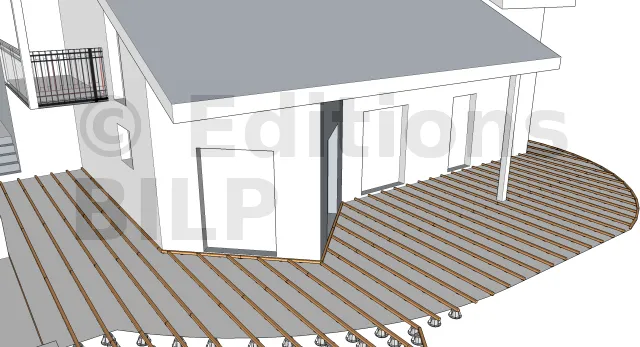

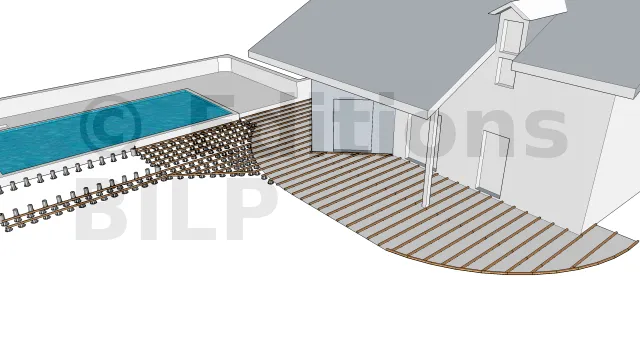

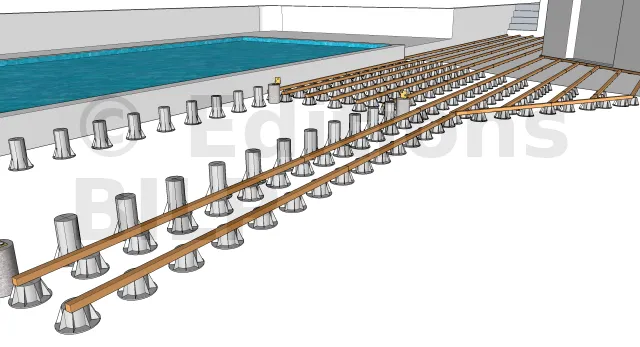

La pose des lambourdes sur les plots en PVC et la dalle en béton
La fixation des lambourdes sur les plots en PVC
La fixation des lambourdes sur les plots en PVC se fait grâce à des vis bois.

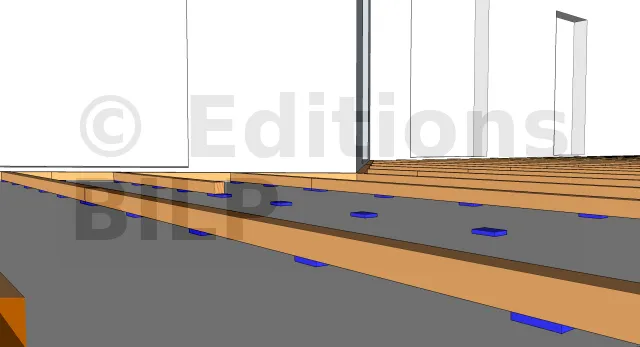

La pose des lambourdes sur la dalle en béton
Détails des fixations des lambourdes sur la dalle en béton
La pose sur dalle des lambourdes nécessite la mise en place de cales en plastique sous les lambourdes pour éviter le contact direct avec la dalle et les protéger ainsi de l’humidité.
La fixation des lambourdes sur la dalle se fait par des vis HECO MULTI-MONTI TimberConnect.

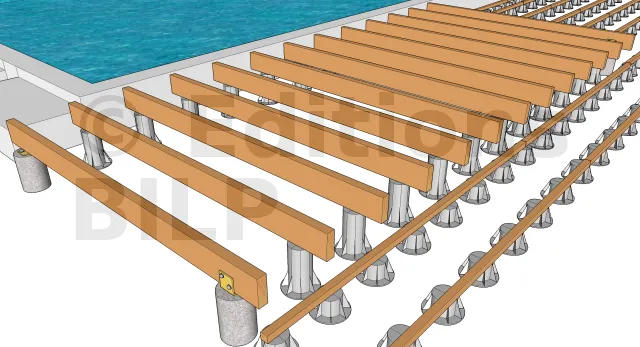

La fixation des solives
Elles sont fixées aux plots en béton par l’intermédiaire des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée au plot grâce à des vis d’ancrage à tête hexagonale et à la poutre porteuse avec des vis spéciales connecteurs ou un tirefond.
Par contre, sur les plots en PVC, les solives sont fixées grâce à des vis HECO MULTI-MONTI TimberConnect.

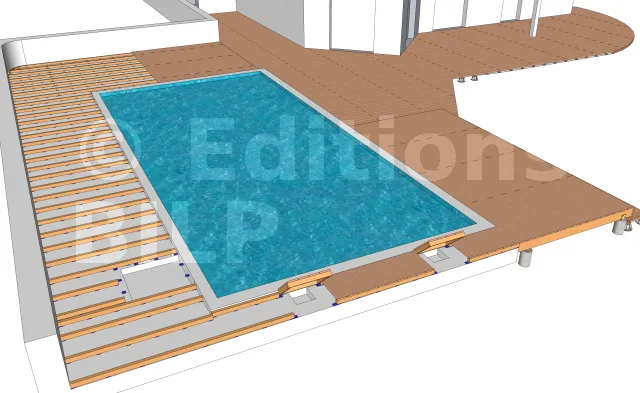

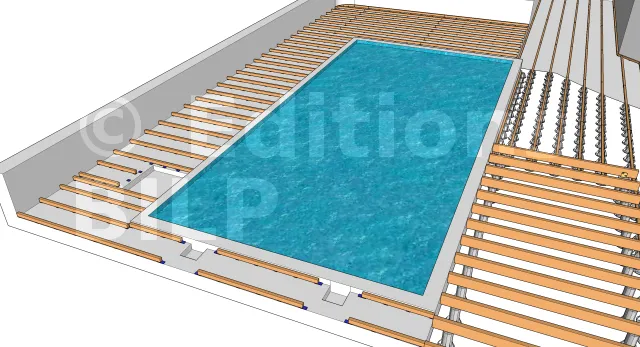

La pose des lambourdes sur la dalle en béton autour de la piscine
Cette pose requiert également la mise en place de cales en plastique sous les lambourdes avant de les fixées avec des vis HECO MULTI-MONTI TimberConnect.

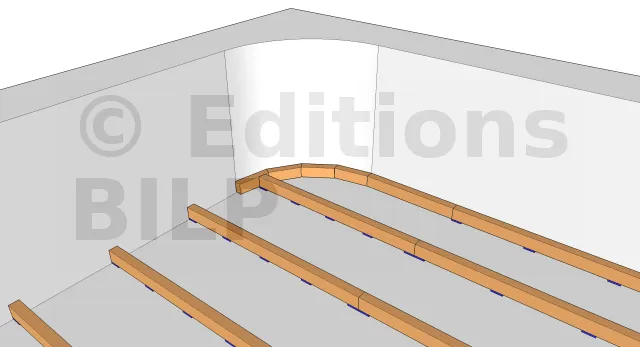

La pose des lambourdes pour le traitement des angles

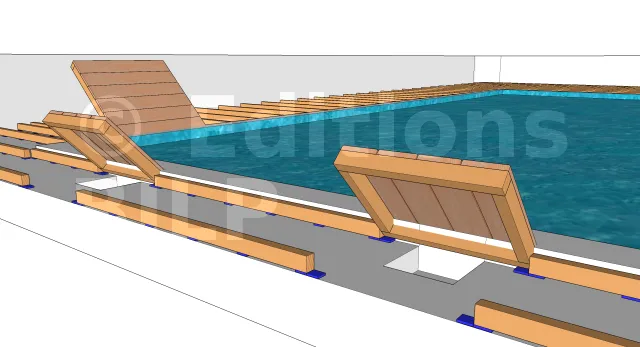

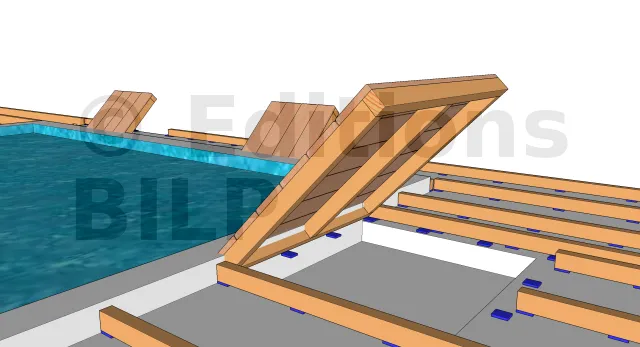

La réalisation des trappes 1
La réalisation des trappes 2

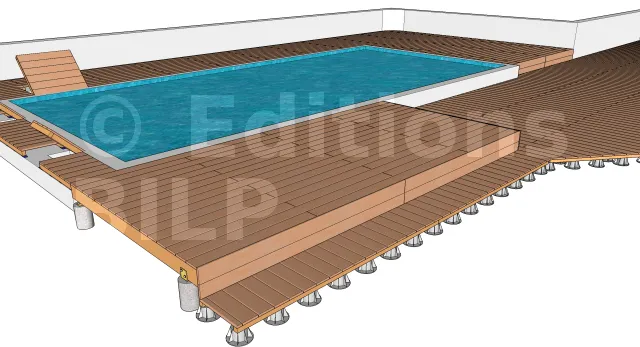

Vue des lames de platelage 1
Pour la fixation des lames de terrasse, vous avez le choix entre des fixations invisibles ou des fixations apparentes. Vous pouvez utiliser des clips invisibles pour que les fixations ne soient pas visibles et des vis INOX pour qu’elles soient apparentes.

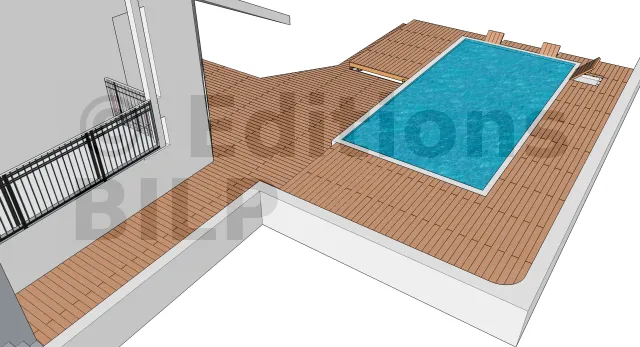

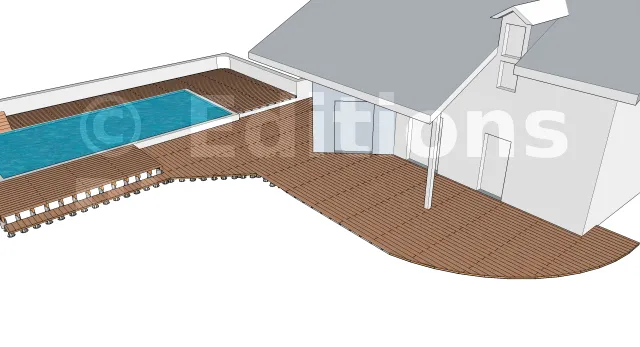

Vue des lames de platelage 2
Vue des lames de platelage 3

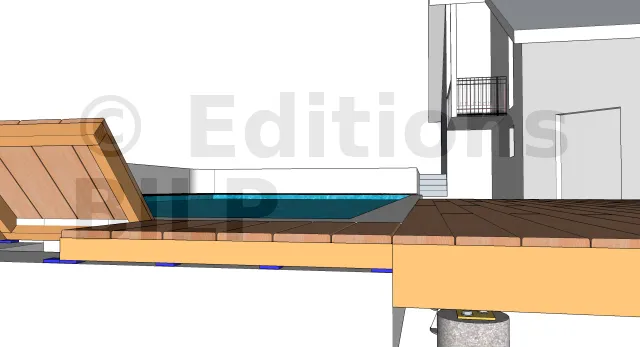

Les lames de platelage ayant le même niveau que la margelle de la piscine
