Terrasse en bois sur dalles béton + porte-à-faux et piscine Charles F

Bruno Caillard

C’est une terrasse en bois à trois parties autour d’une piscine en béton. Comme la hauteur de seuil n’est pas très conséquente, la pose sur dalle est la solution la plus appropriée. De ce fait, les lambourdes sont posées directement sur la dalle en béton mais en y intercalant des cales en plastique ou en bois pour les protéger de l’humidité.

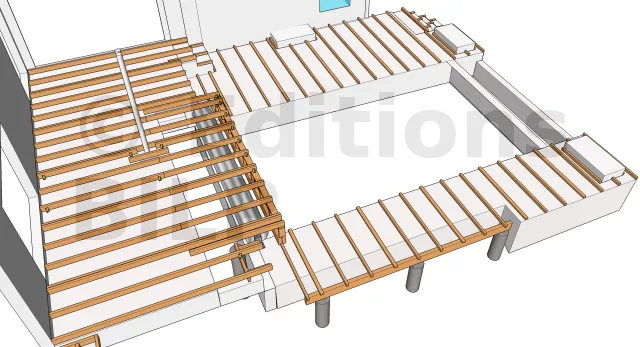

Voici un petit aperçu des plans de ce projet.

Voici le projet en quelques images :

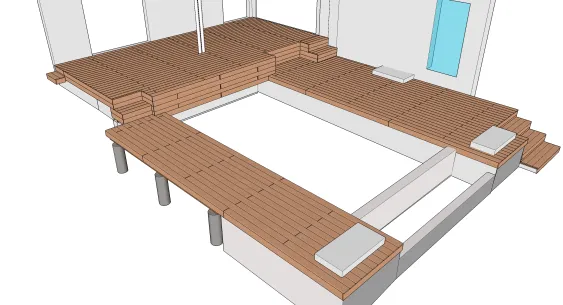

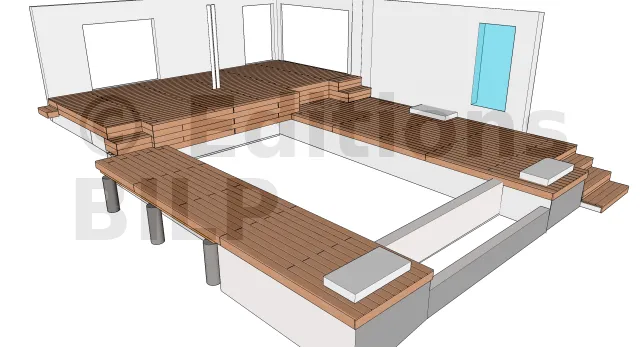

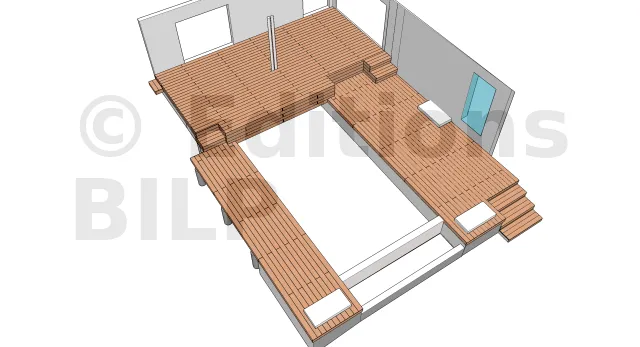

Vue en perspective 1

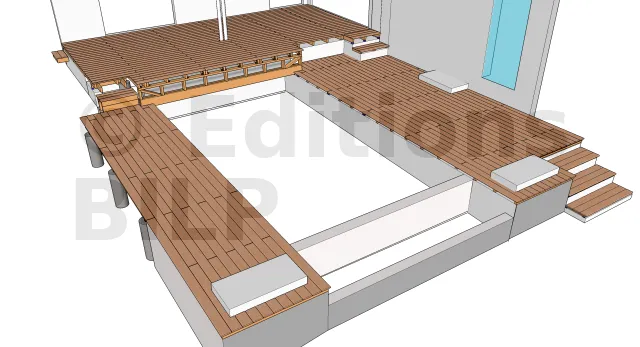

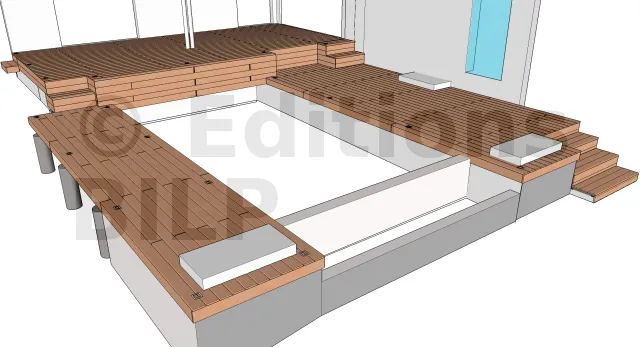

Vue en perspective 2

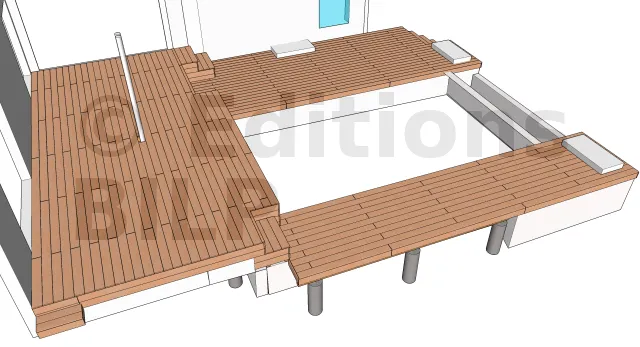

Vue de haut

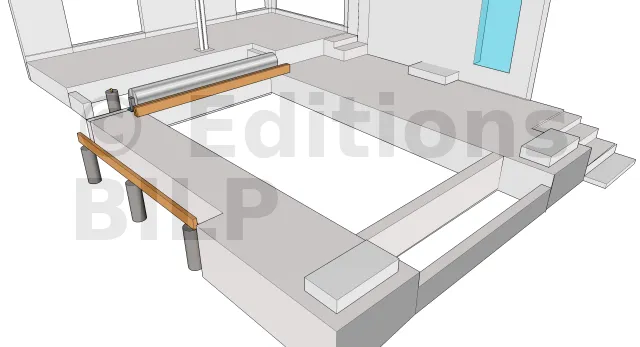

La réalisation des plots en béton
Il a été nécessaire de réaliser des plots en béton pour atteindre la hauteur des dalles en béton dans certaine partie de la construction.


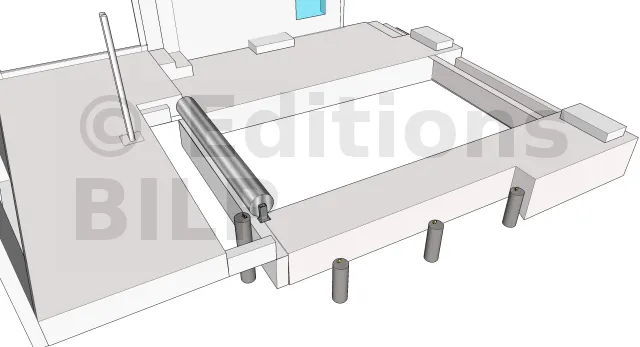

La mise en place des poutres porteuses

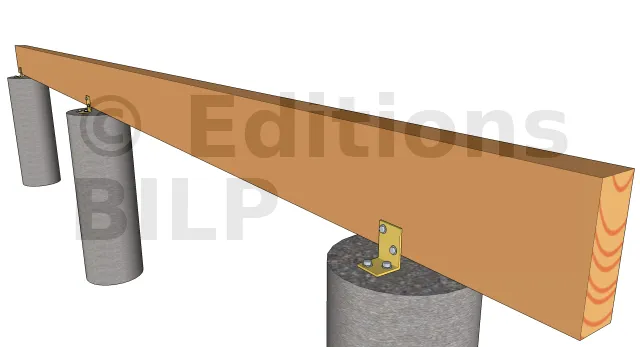

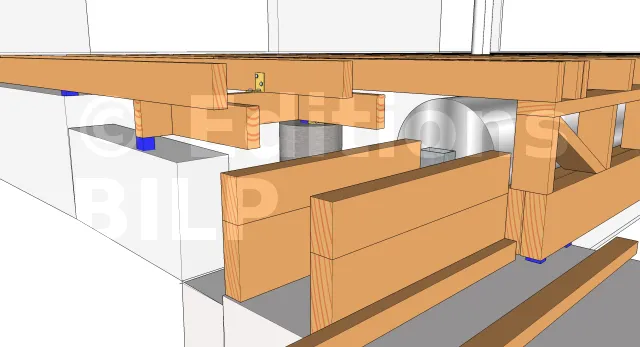

Détails des fixations des poutres porteuses sur les plots
La fixation se fait par l’intermédiaire des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée au plot grâce à des vis d’ancrage à tête hexagonale et à la poutre porteuse avec des vis spéciales connecteurs ou un tirefond.

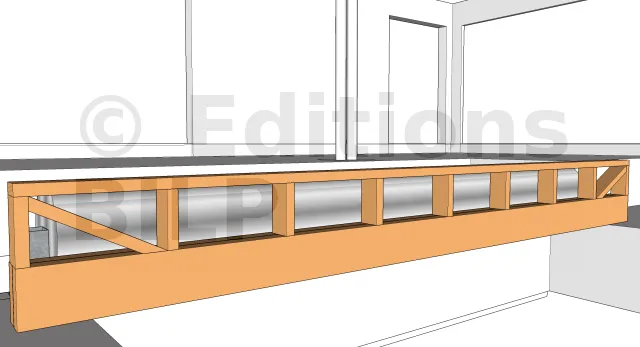

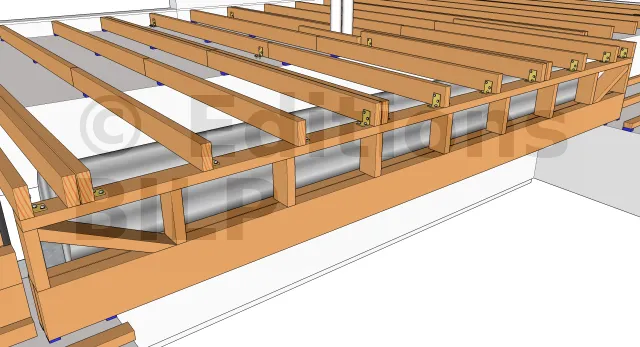

La réalisation de la solive de la piscine

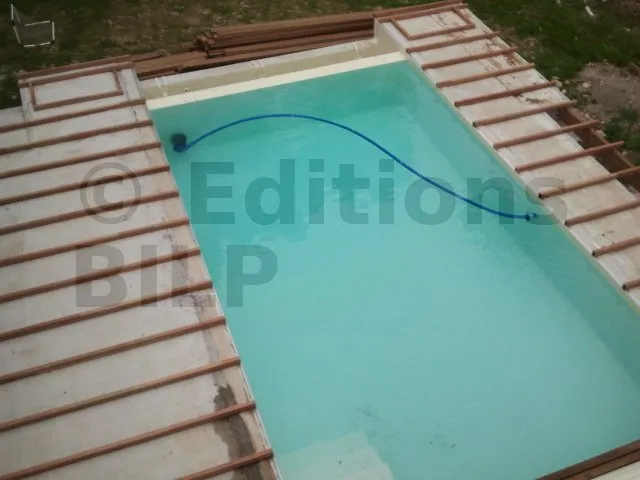

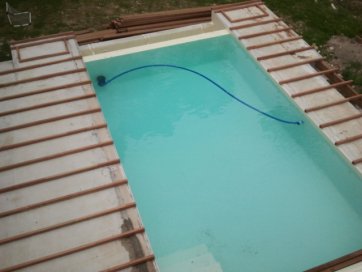

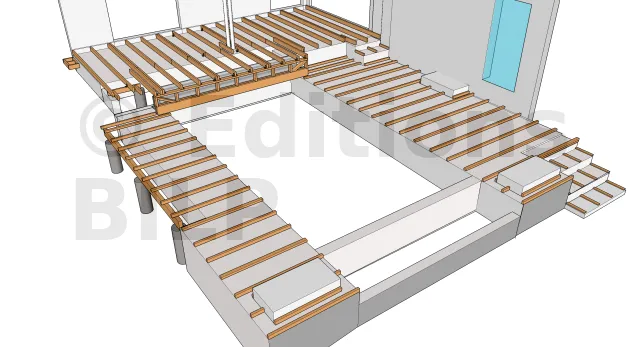

La répartition des lambourdes 1
Pour commencer, il est indispensable de calculer la section des lambourdes et le type de fixation à mettre en œuvre. Puis, il faudra déterminer l’entraxe maximum.

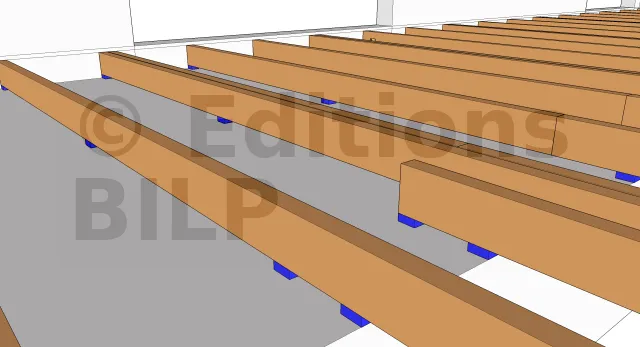

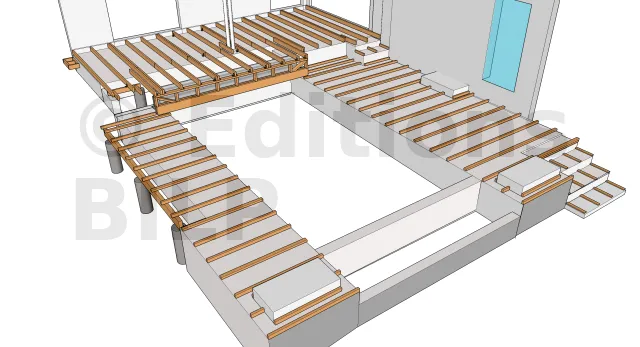

La répartition des lambourdes 2

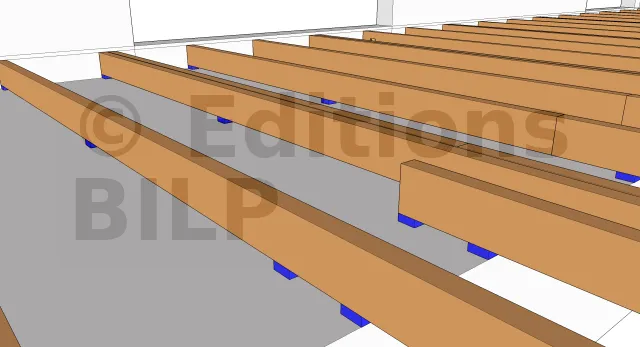

Détails des fixations des lambourdes sur la dalle en béton
Pour la mise en place des lambourdes, il faut éviter le contact direct des lambourdes avec la dalle pour les protéger de l’humidité. Ainsi, il est important d’utiliser des cales que ce soit en plastique ou en bois. Quant à la fixation, elle se fait avec des vis d’ancrage béton type MULTI-MONTI TimberConnect.
Détails des fixations des lambourdes sur la solive de la piscine
Vous pouvez avoir recours à des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs. Une autre solution efficace est la fixation par le dessus avec une vis CombiConnect.
La réalisation des marches de l’escalier
Juste la structure, sans les lames.

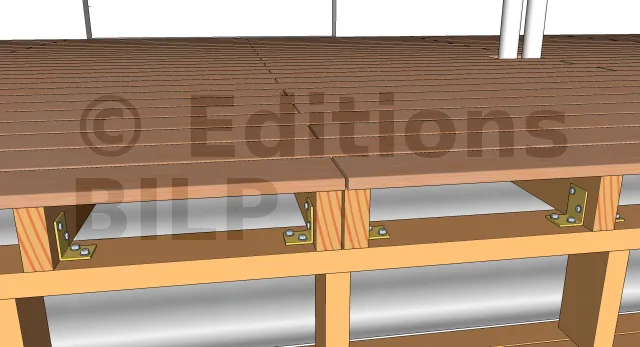

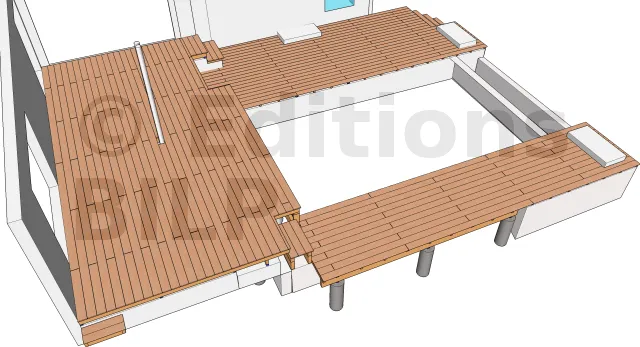

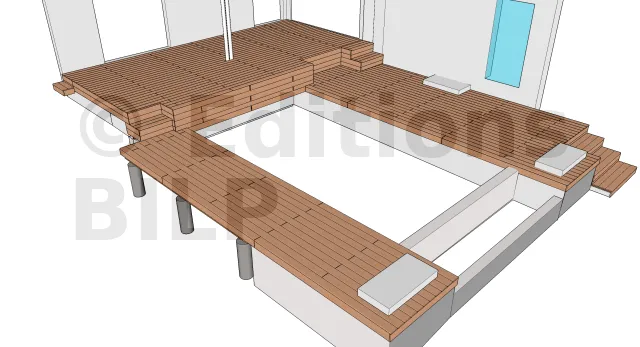

Vue du platelage 1
Pour le choix des fixations, vous pouvez utiliser soit des fixations invisibles, soit des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.
Vue du platelage 2
Fixation des lames sur les solives
Etant donné que la largeur des solives est de 45 mm dans cette partie, il est difficile de réaliser un aboutage de deux lames au-dessus d’une seule solive. De ce fait, pour avoir un soutien efficace et un volume d’ancrage suffisant pour les lames, il a été préférable de mettre en place deux solives l’une à côté de l’autre.
La mise en place des bandeaux de finition et des spots
Comme pour les lames de platelage, les bandeaux de finition sont fixées par des vis INOX.


Voici quelques photos réelles de sa réalisation :

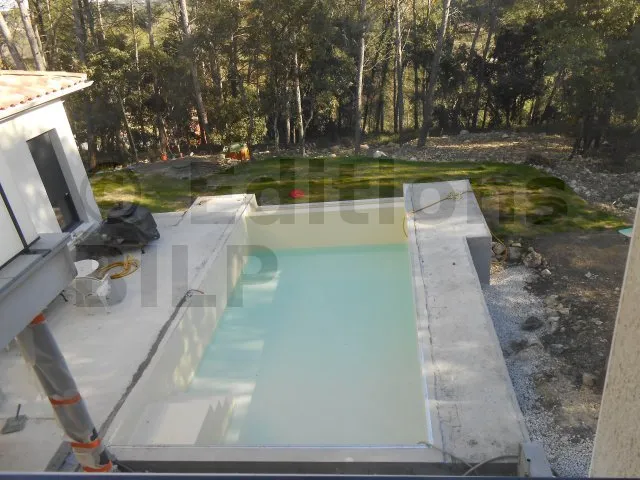

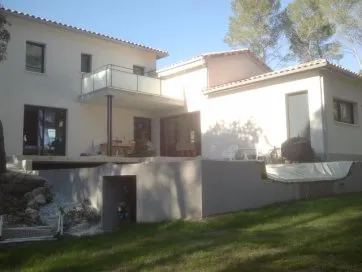

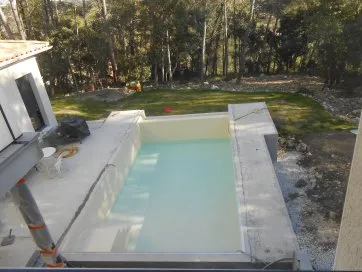

L’emplacement du projet 1

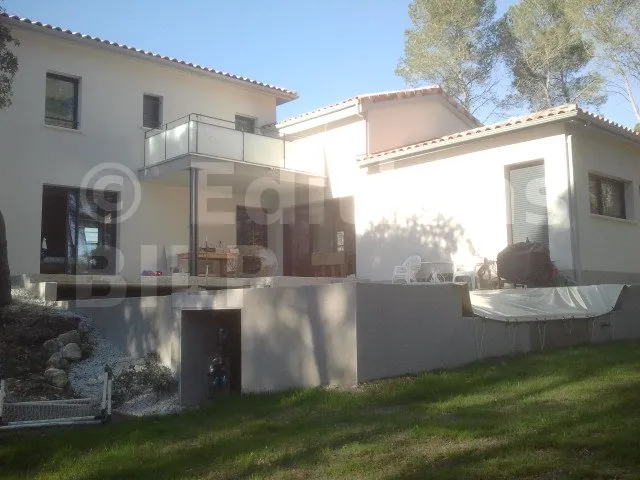

L’emplacement du projet 2

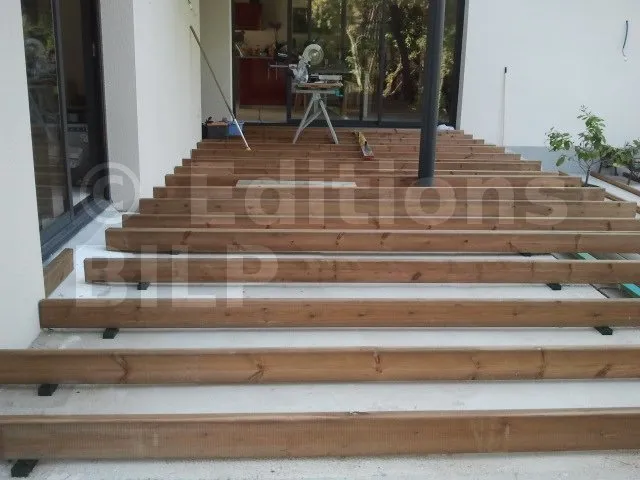

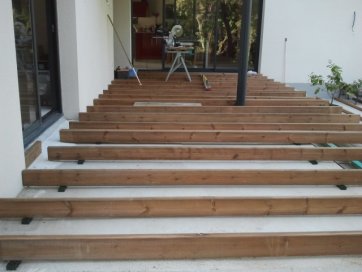

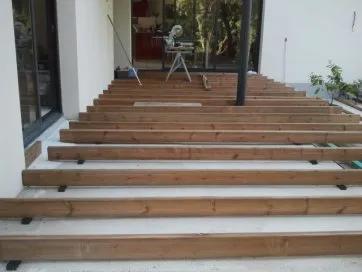

Vue des lambourdes 1


Vue des lambourdes 2

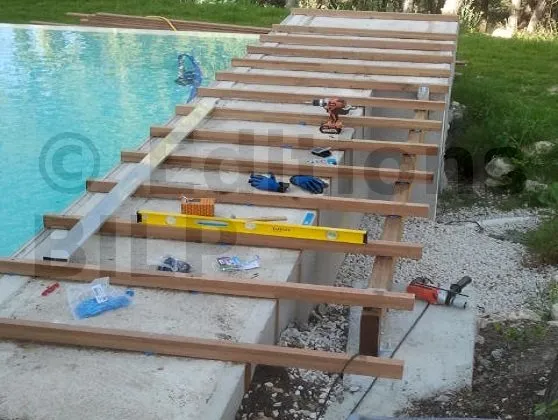

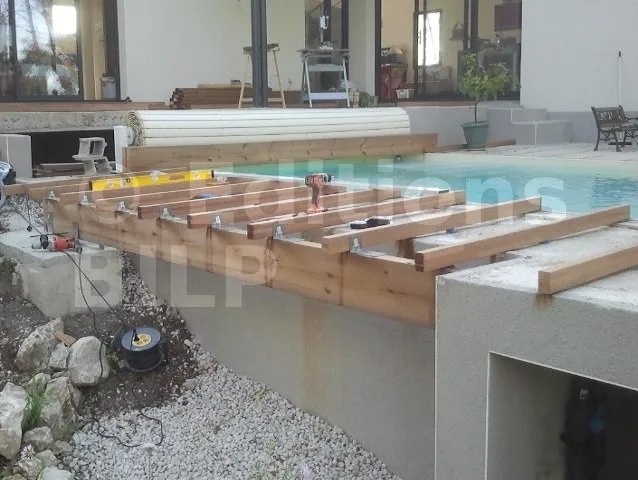

Les lambourdes fixées sur la poutre porteuse

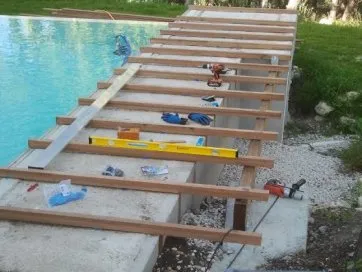

Détails des fixations des lambourdes sur la dalle en béton
