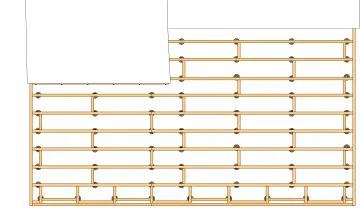

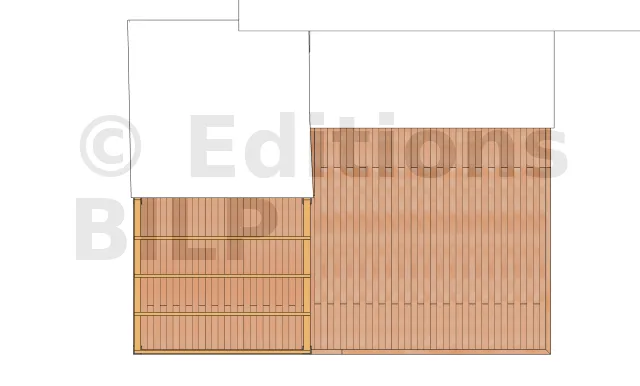

Voici un petit aperçu des plans de ce projet.

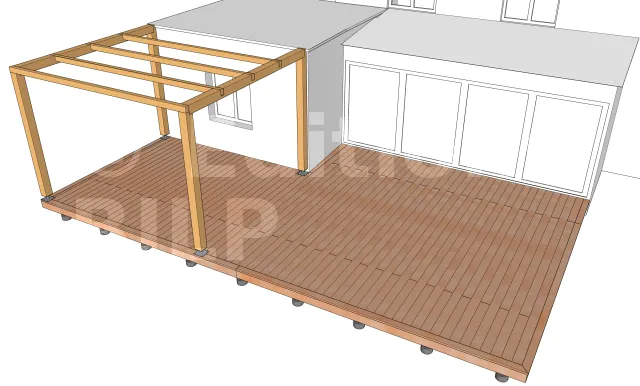

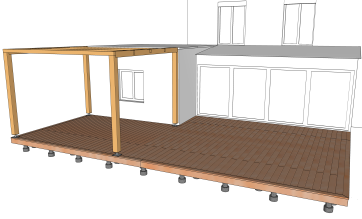

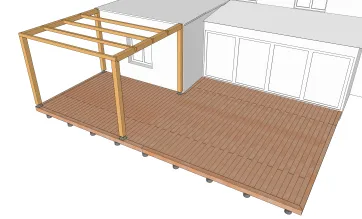

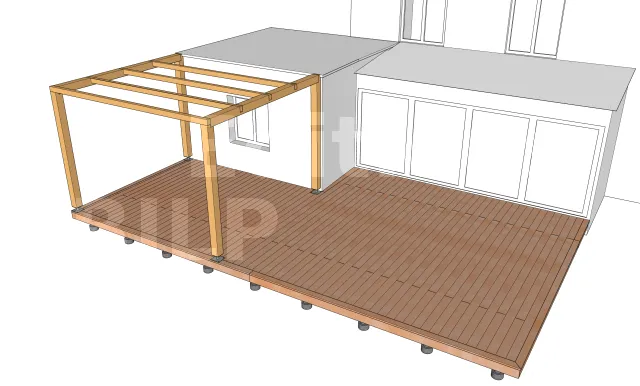

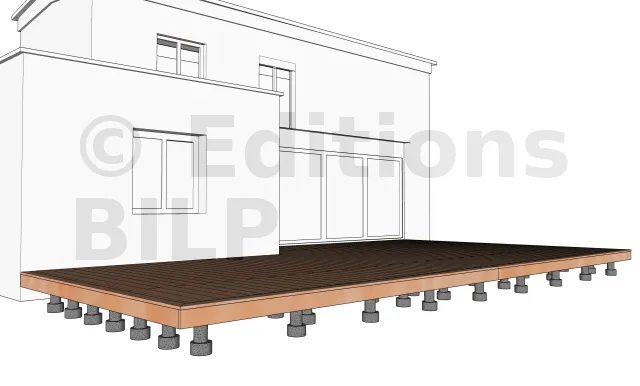

Voici le projet en quelques images :

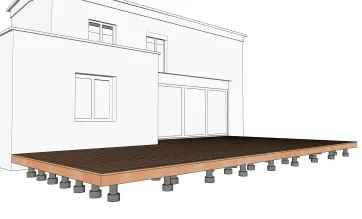

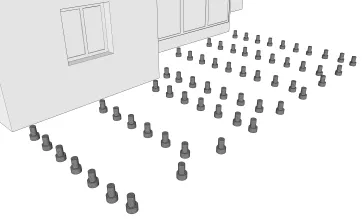

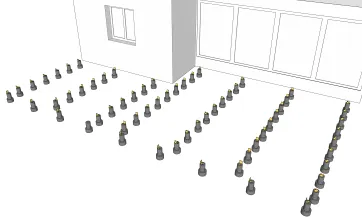

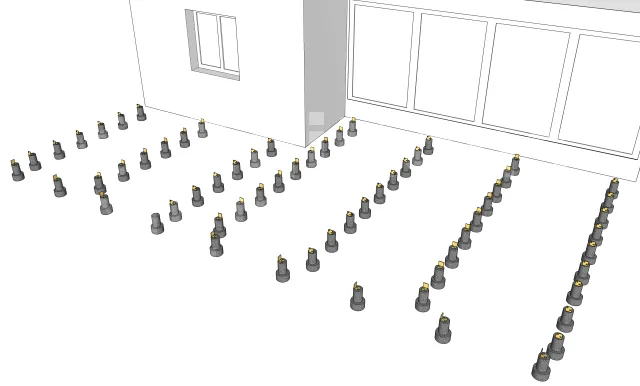

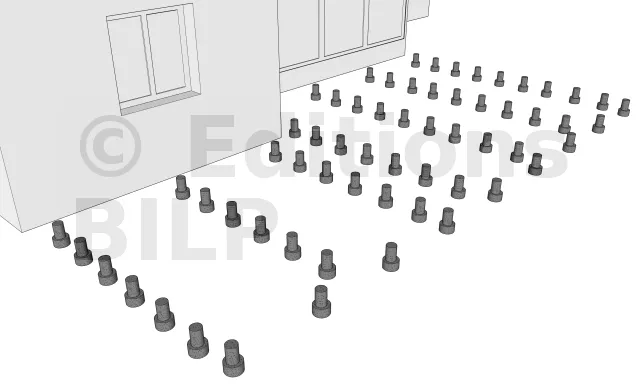

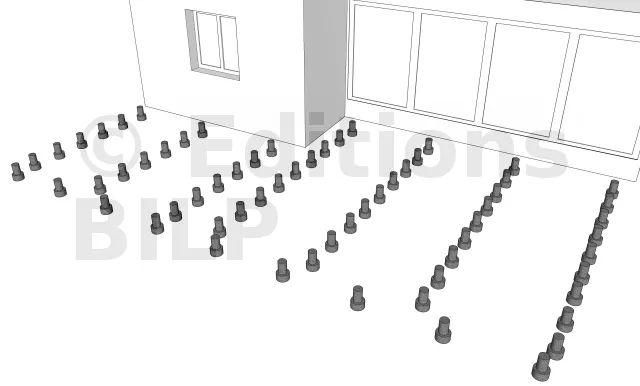

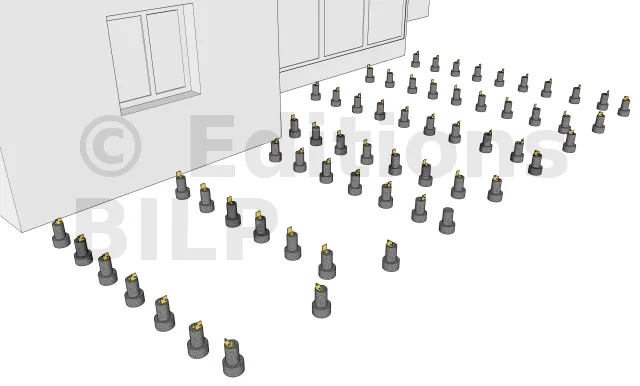

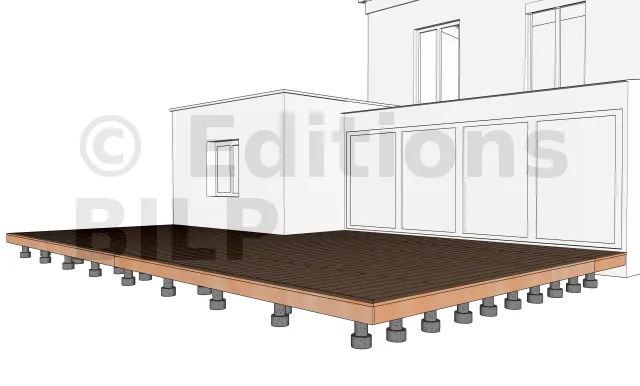

Répartition des plots en béton 1
La mise en œuvre commence par la mise en place des plots en béton.
Leur répartition est en fonction de la conception et des dimensions des divers éléments constituants la terrasse comme l’entraxe maximum entre les supports et la portée des lambourdes.

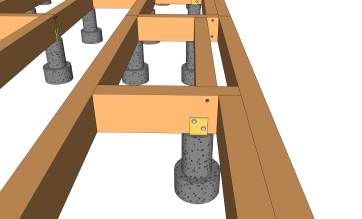

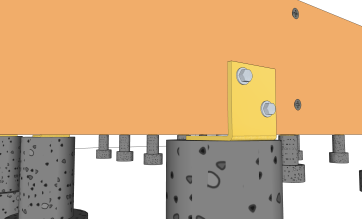

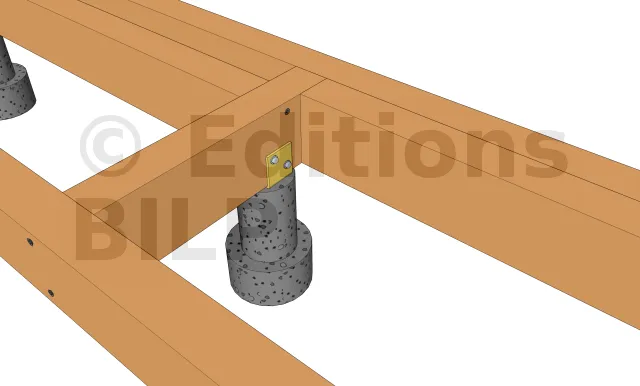

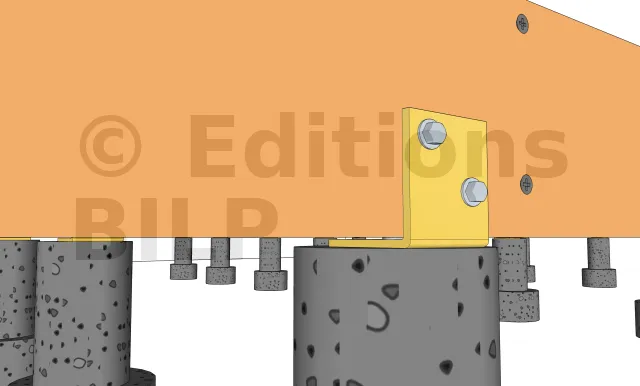

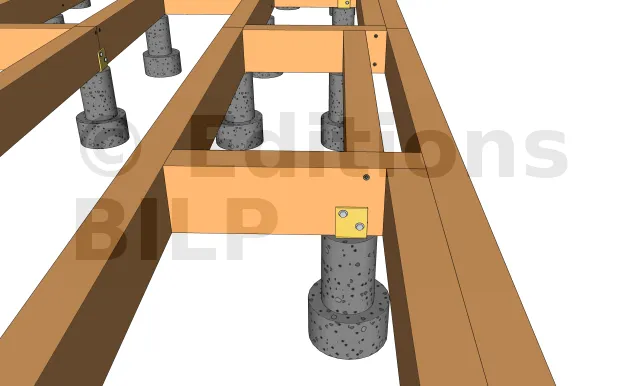

Vue des équerres sur les plots 1
La fixation des équerres renforcées d’épaisseur 3mm aux plots peut se faire avec des vis d’ancrage à tête hexagonale.

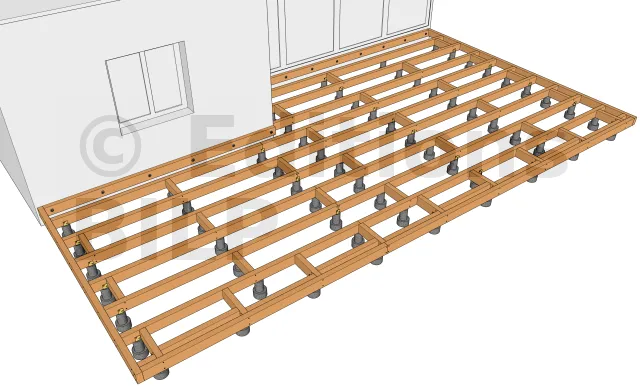

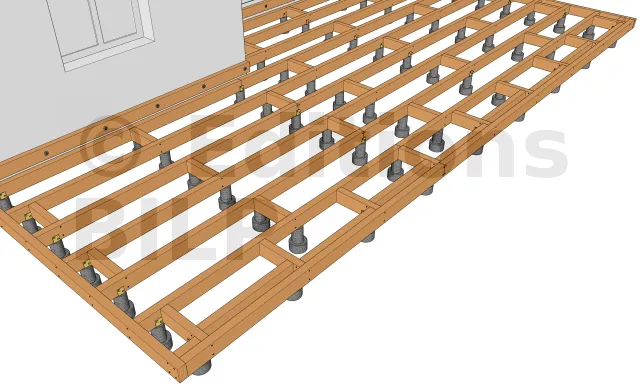

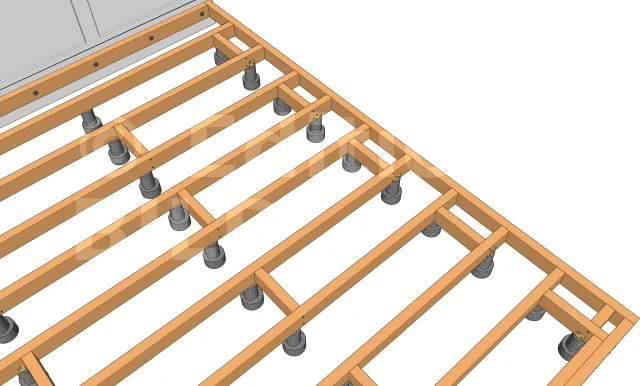

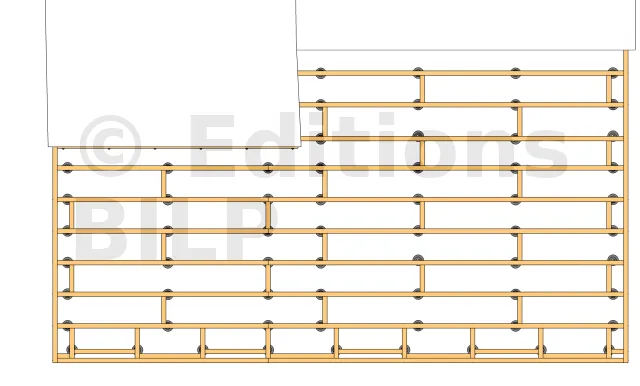

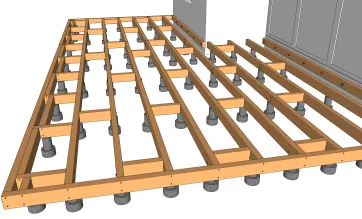

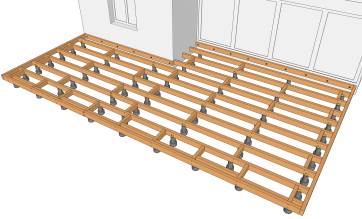

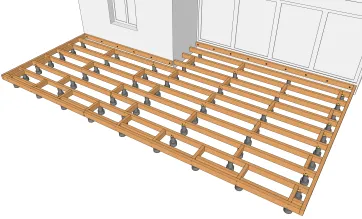

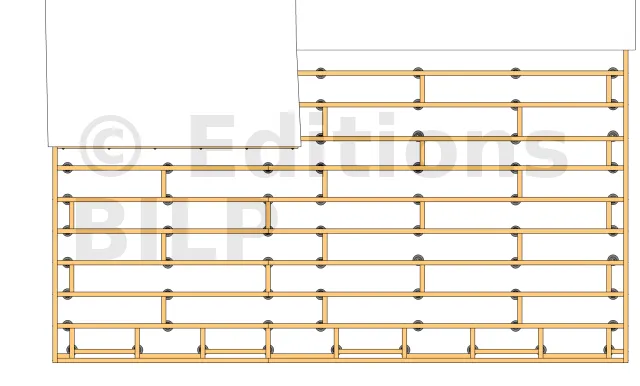

Pose des lambourdes, des muralières et des entretoises 1
Il existe plusieurs méthodes pour la fixation des lambourdes sur les plots. Il faut prendre en compte plusieurs paramètres pour choisir la méthode à mettre en œuvre.
L’une des possibilités est d’avoir recours à des pieds de poteaux réglables vario. Vous pouvez également employer des chevilles à frapper en disposant quelques cales PVC sous les lambourdes par exemple.

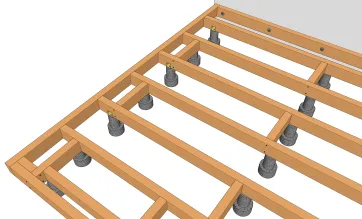

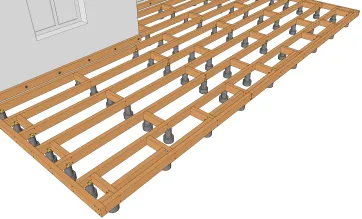

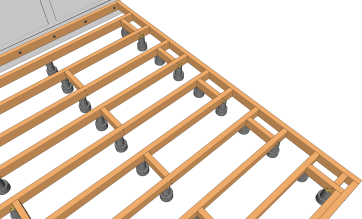

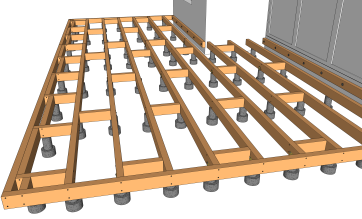

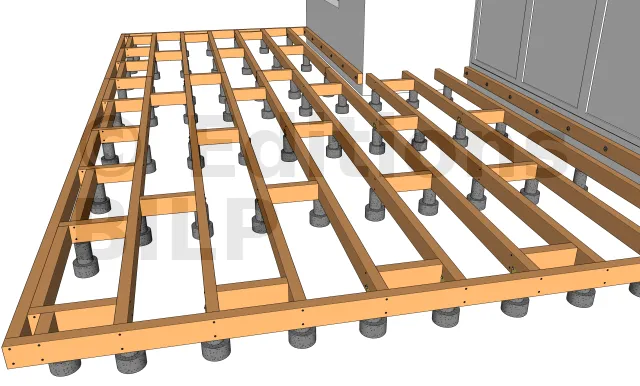

Pose des lambourdes, des muralières et des entretoises 2
Concernant les autres méthodes de fixation, vous pouvez également utiliser des tiges filetées que l’on scelle dans le béton encore frais avec un écrou + rondelle, des connecteurs plats métalliques ou des vis MULTI-MONTI TimberConnect que l’on fixe par le dessus.

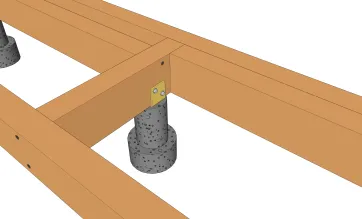

Détails des fixations des lambourdes sur les plots en béton
Pour ce projet, nous avons utilisé des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée aux plots avec des vis d’ancrage à tête hexagonale et aux lambourdes avec des vis spéciales connecteurs ou un tirefond.

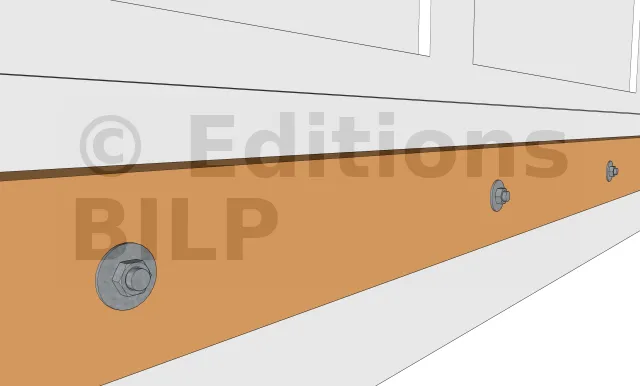

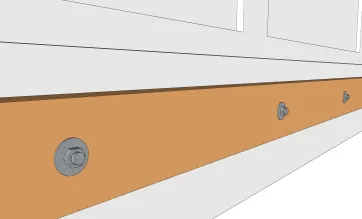

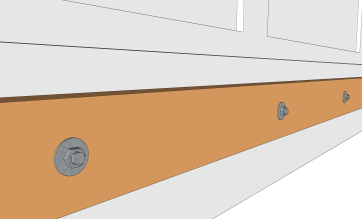

Détails des fixations des muralières

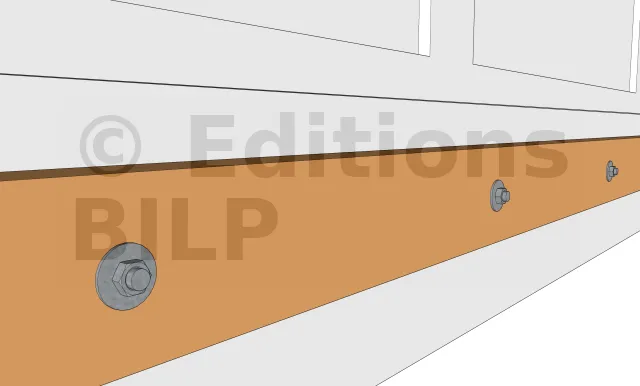

La fixation des muralières peut se faire soit par scellement chimique des tiges filetées, soit par des vis d’ancrage MULTI-MONTI TimberConnect.

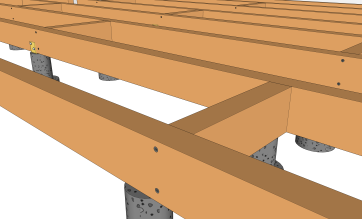

Détails des fixations des entretoises
Les entretoises peuvent être fixées aux lambourdes avec des équerres, des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.
Pour ce projet, nous avons employé des vis de renforcement type combiConnect.

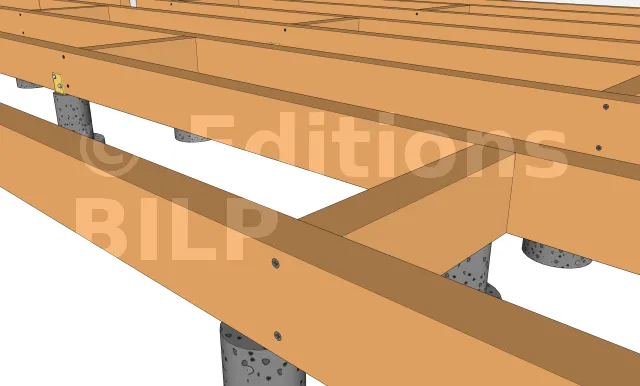

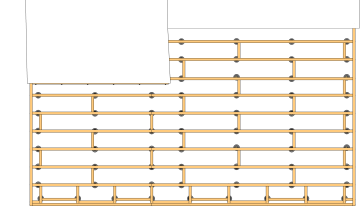

Disposition des entretoises pour la fixation des lames de platelage sur le bord principal
Sur le bord principal, nous avons ajouté des entretoises pour pouvoir y fixer correctement les lames de platelage étant donné que nous avons opté pour un bandeau plat et un bandeau devant pour la finition.

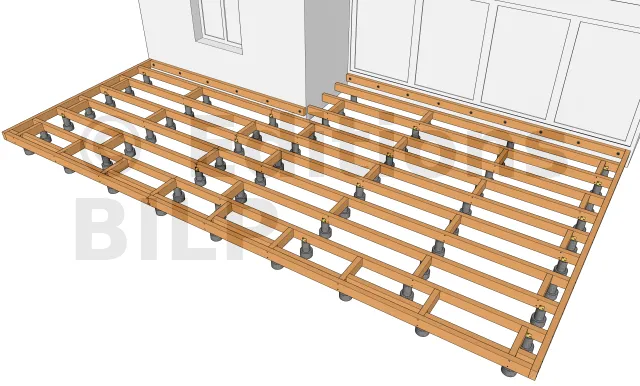

Création du porte-à-faux 1
La création du porte à faux se fait en décalant vers l’intérieur d’une dizaine de centimètres les plots périphériques dans le but de les dissimuler au maximum afin de donner un côté aérien à la terrasse.

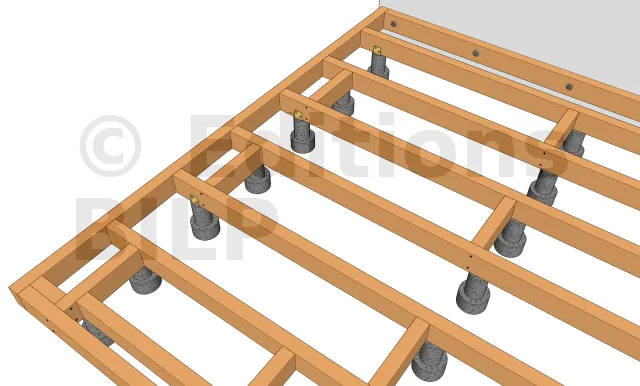

Fixation des lambourdes en périphérique pour la création de la porte à faux 1
Comme pour les entretoises, les lambourdes en périphériques peuvent être fixées aux entretoises avec des équerres, des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.

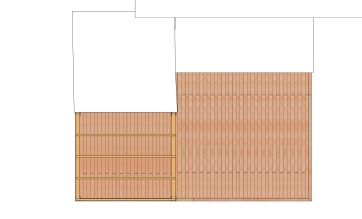

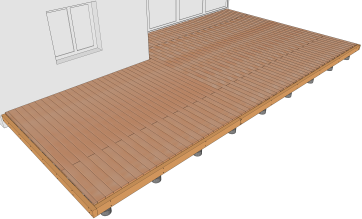

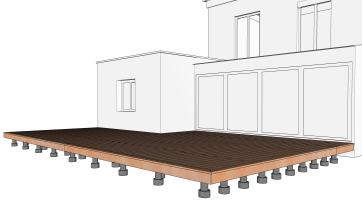

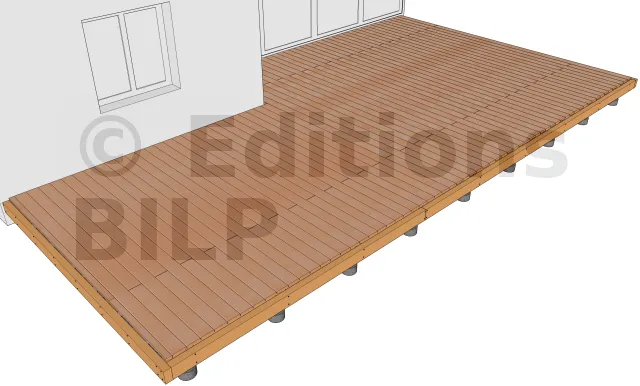

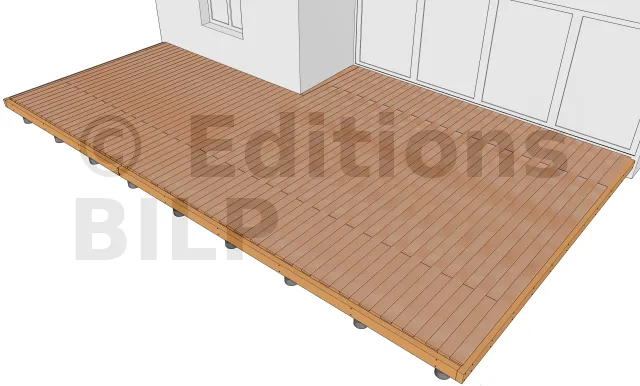

Vue des lames de platelage 1
Pour le pose du platelage, vous pouvez utiliser des clips invisibles pour que les fixations ne soient pas visibles et des vis INOX de très grande qualité pour qu’elles soient apparentes.

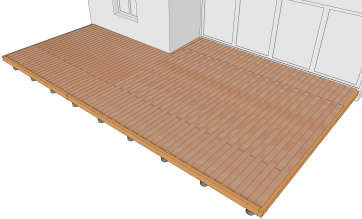

Vue des bandeaux de finition 1
Le choix du type de bandeau de finition à mettre en œuvre dépend de la hauteur de la structure à dissimuler.
Pour ce projet, ce sont des bandeaux devant et des bandeaux à plat qui ont été choisis . Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.

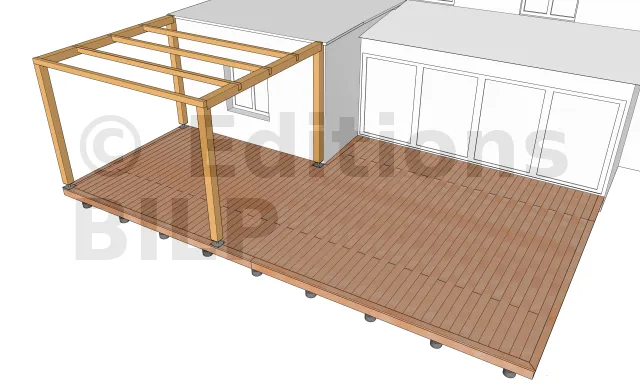

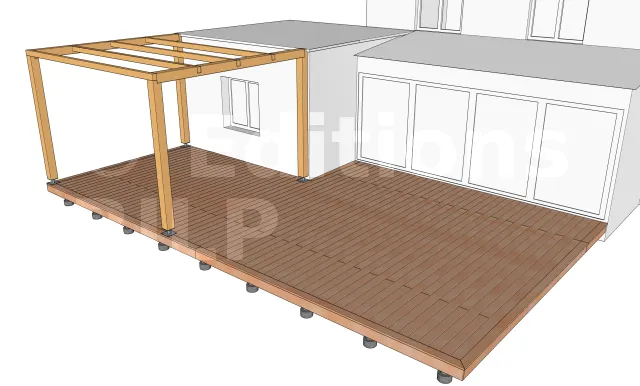

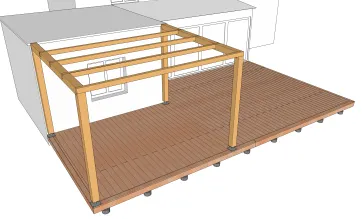

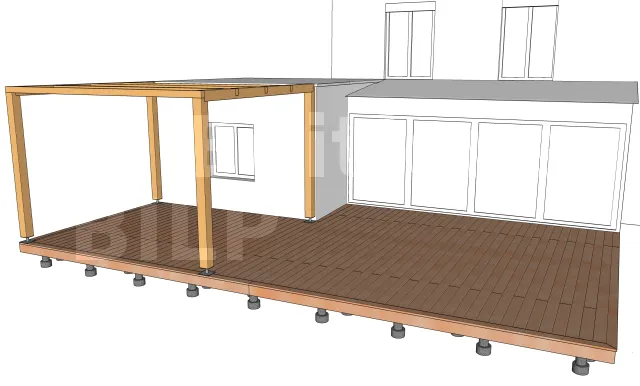

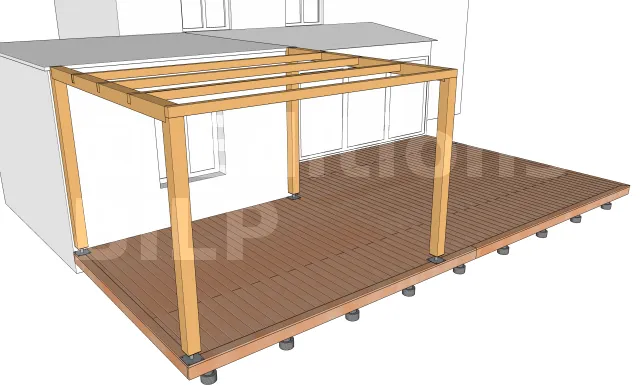

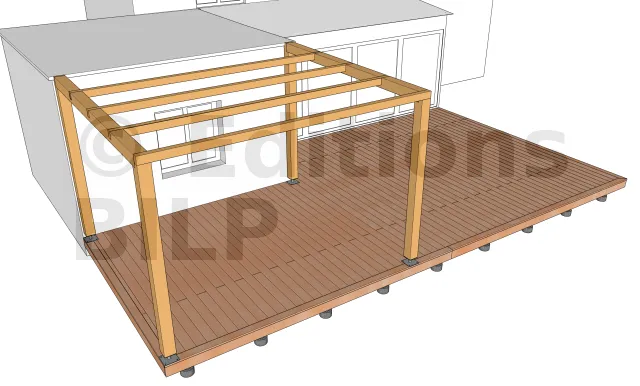

Mise en place de la pergola 1
Pour se protéger contre le soleil et embellir l’habitation, nous avons installé une pergola
