Voici un petit aperçu des plans de ce projet.
Voici le projet en quelques images :

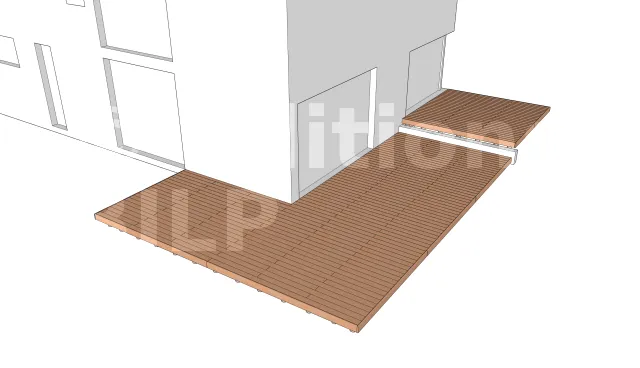

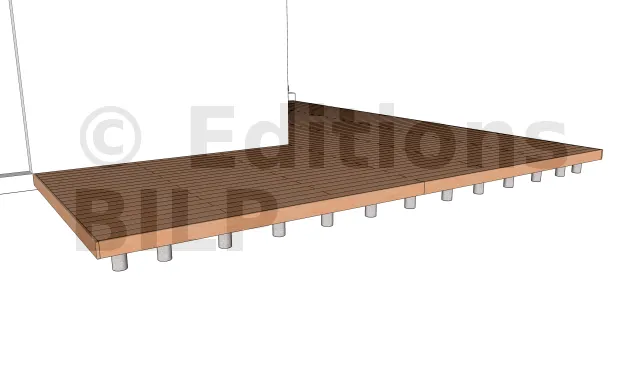

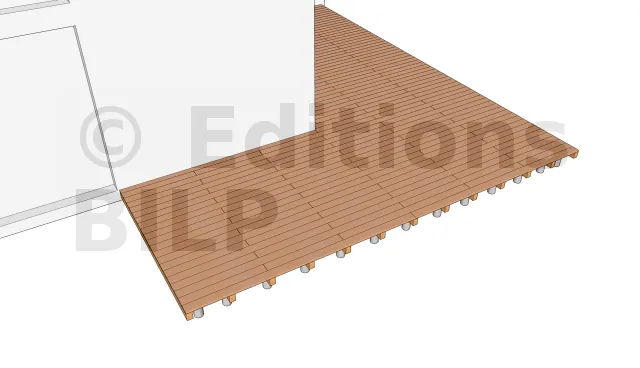

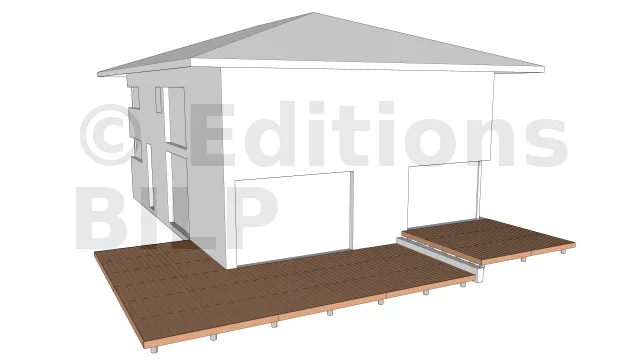

Vue en perspective 1

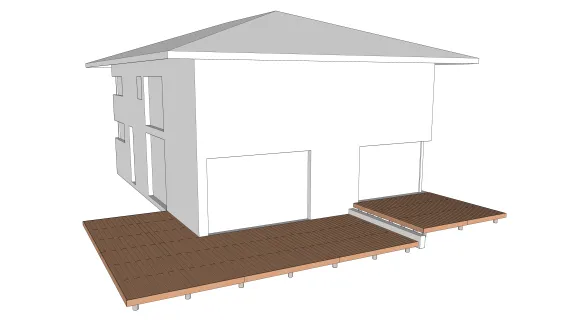

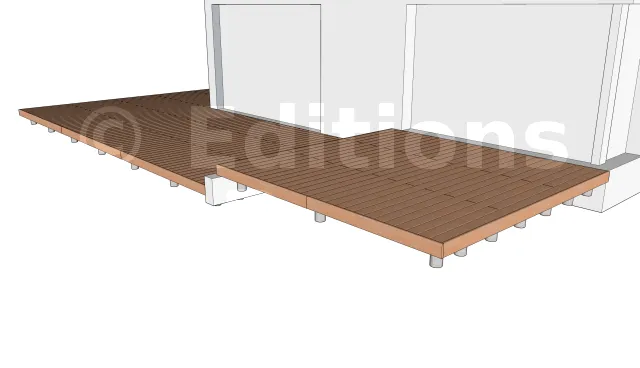

Vue en perspective 2

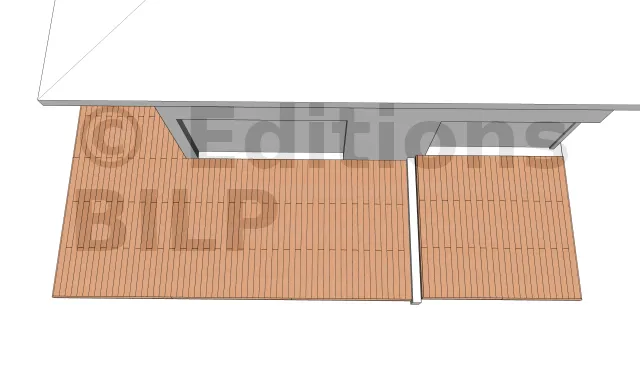

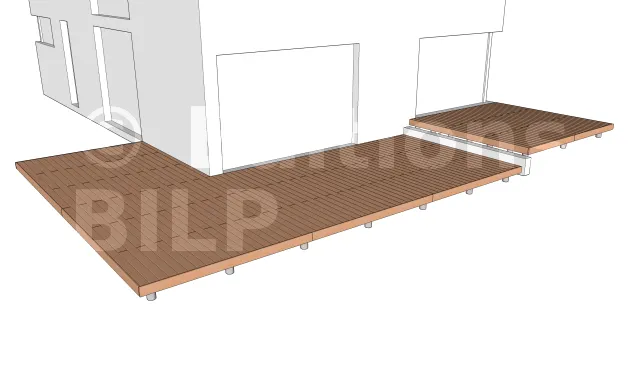

Vue de haut

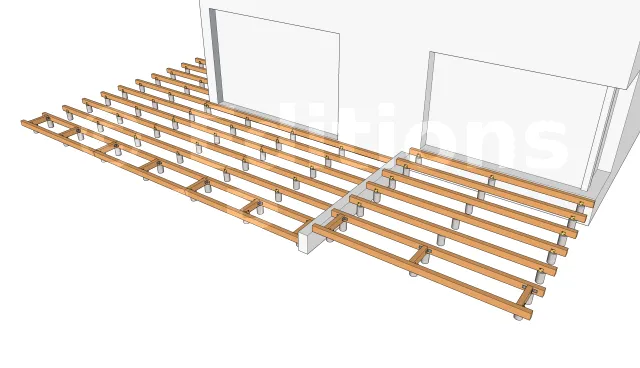

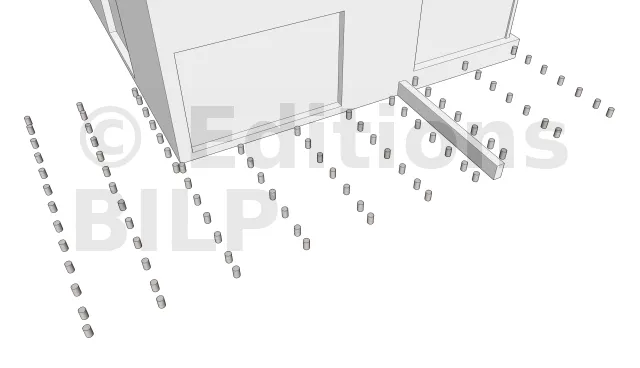

La répartition des plots en béton
Le positionnement des plots maçonnés est obtenu après avoir dimensionné les éléments constituants la terrasse notamment l’entraxe maximum entre les supports et la portée des lambourdes.

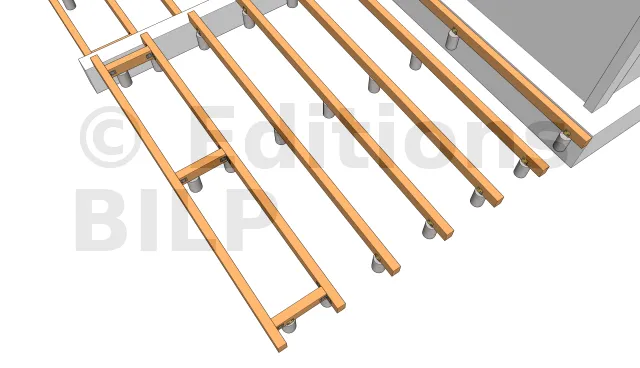

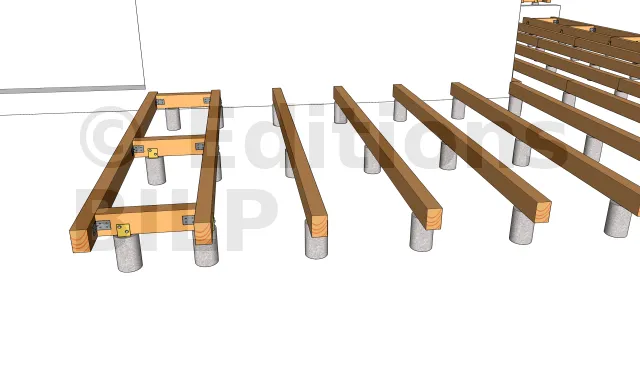

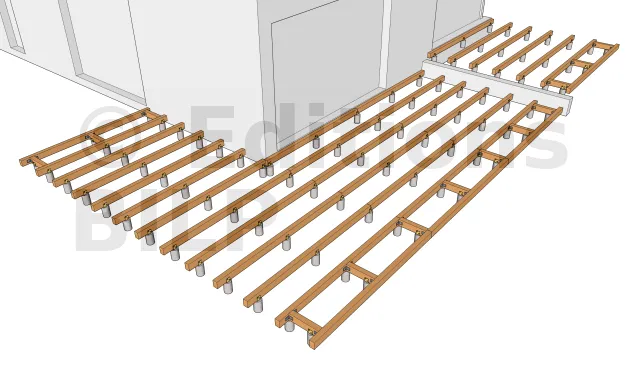

La disposition des lambourdes sur les plots en béton 1
Les lambourdes dimensionnées sont fixées sur les plots maçonnés.

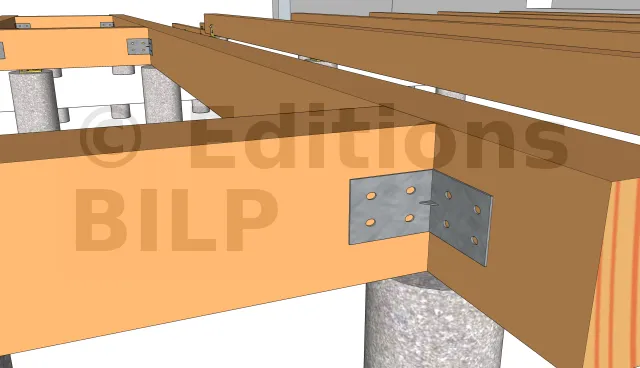

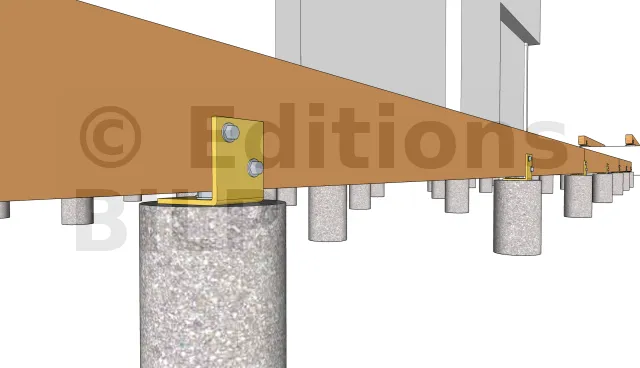

Détails des fixations des lambourdes sur les plots en béton
La fixation des lambourdes aux plots peut se faire avec des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée aux plots avec des vis d’ancrage à tête hexagonale et aux lambourdes avec des vis spéciales connecteurs ou un tirefond.
La disposition des lambourdes sur les plots en béton 2
Il existe également plusieurs méthodes pour la fixation des lambourdes sur les plots.
Vous pouvez donc avoir recours des pieds de poteaux réglables vario qui se fixent aux plots soit par des goujons d’ancrages, soit des vis d’ancrage béton, soit par scellement chimique des tiges filetées et par la suite les serrées avec des écrous et des rondelles.
Par contre, la fixation aux poutres porteuses se fait grâce à des pointes annelées ou des tiges filetées que l’on serre avec des écrous et des rondelles.
La création du porte à faux 1
Pour dissimuler au maximum les plots et donner un côté aérien à la terrasse, il est nécessaire de décaler vers l’intérieur les plots périphériques d’une vingtaine de centimètres. Par la suite, des entretoises seront mises en place au-dessus des plots pour soutenir les lambourdes à l’extrémité.
La création du porte à faux 2
Détails des fixations des entretoises
Les entretoises nécessaires pour la création de la porte à faux sont fixées aux solives avec des équerres, des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.

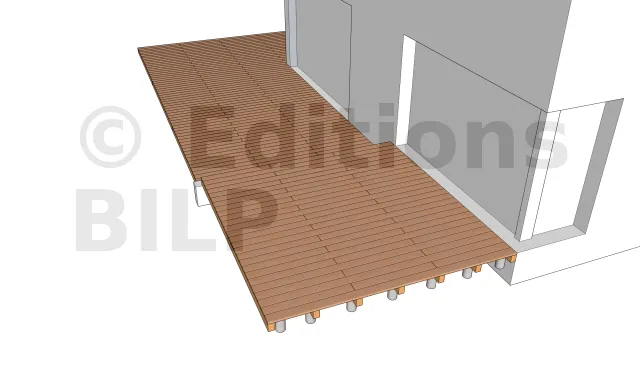

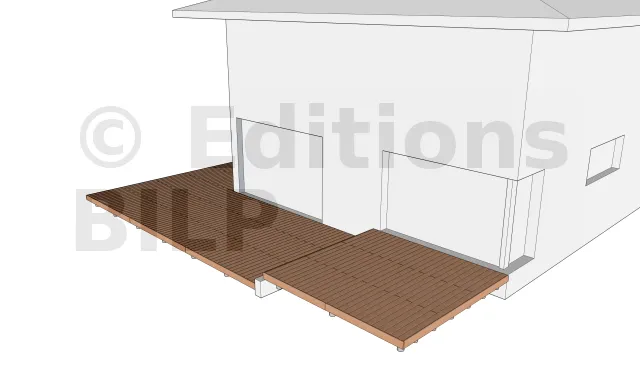

Vue des lames de platelage 1
Pour le choix des fixations, vous pouvez utiliser soit des fixations invisibles, soit des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.
Vue des lames de platelage 2
Vue des lames de platelage 3

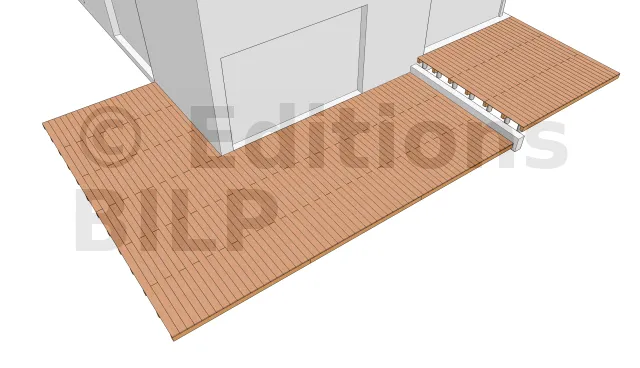

Vue des bandeaux de finition 1
Comme pour les lames de platelage, les bandeaux de finition sont fixées par des vis INOX.
Vue des bandeaux de finition 2
Vue des bandeaux de finition 3
