Terrasse en bois sur plots maçonnés avec une marche d’escalier Philippe P.

Bruno Caillard

Cette large terrasse en bois sur plots en béton a permis d’étendre la terrasse maçonnée existante de l’habitation. Avec une hauteur de seuil de 55 cm, il a été jugé nécessaire de réaliser une marche avant d’atteindre le niveau de la terrasse en bois.
Voici un petit aperçu des plans de ce projet.

Voici le projet en quelques images :

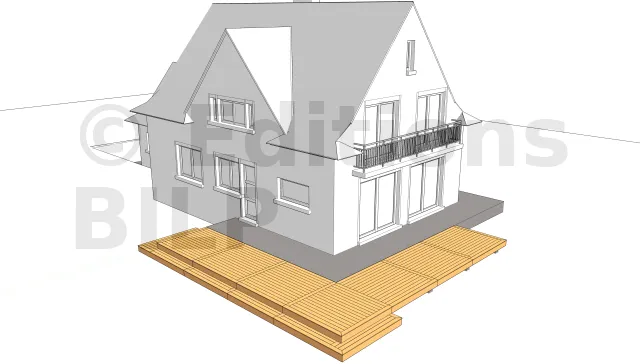

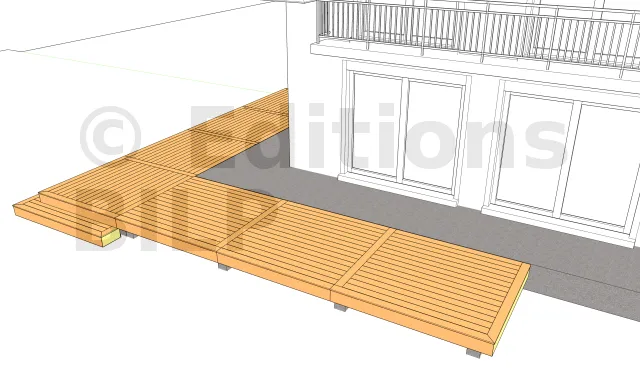

Vue en perspective 1

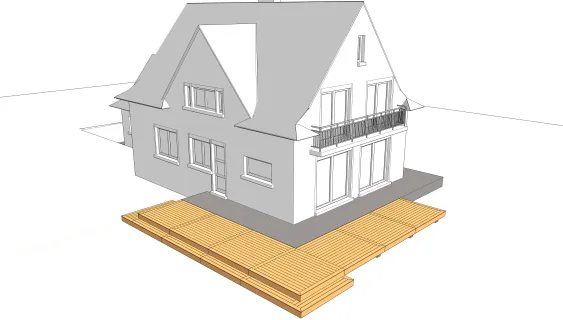

Vue en perspective 2

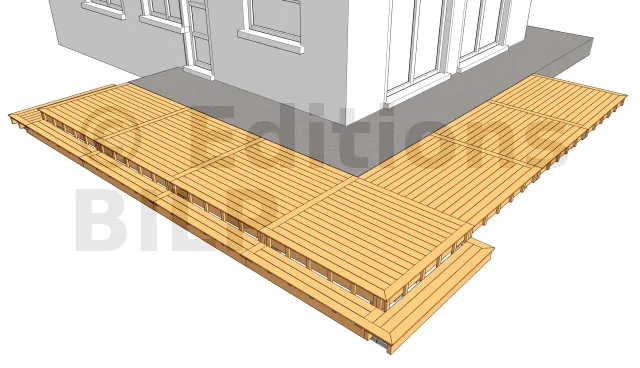

Vue en perspective 3

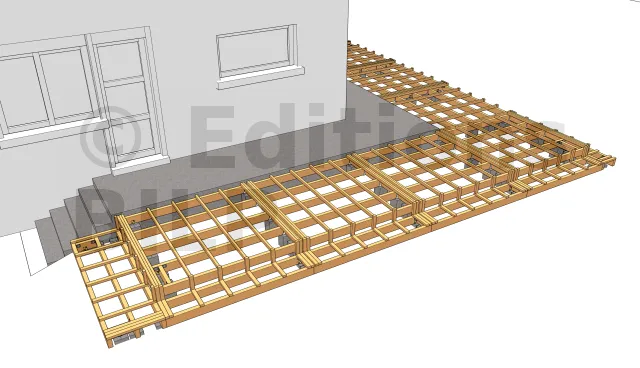

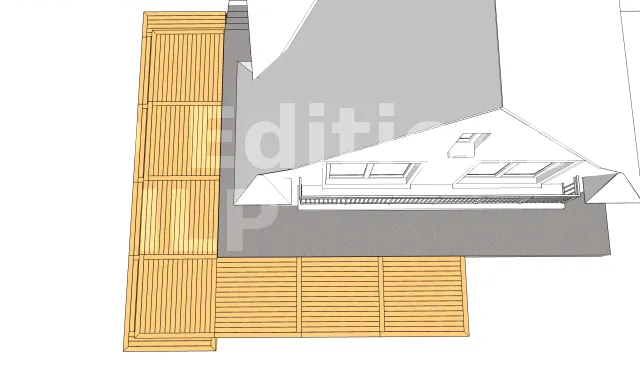

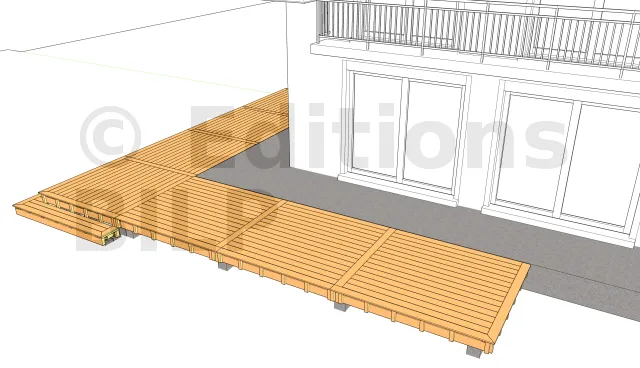

Vue de haut

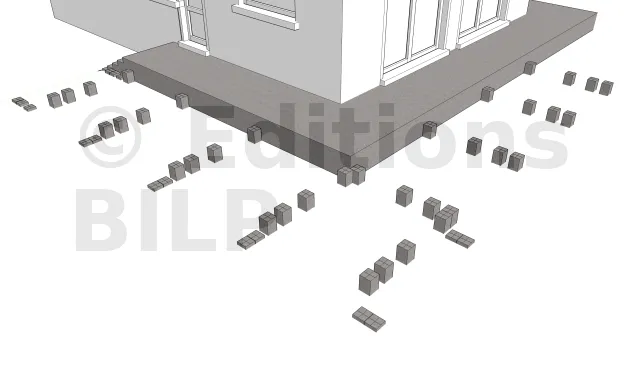

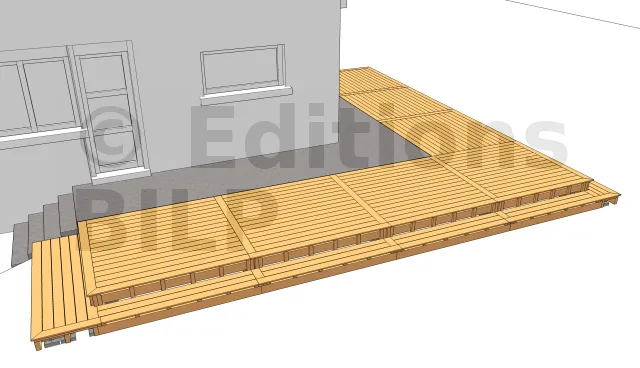

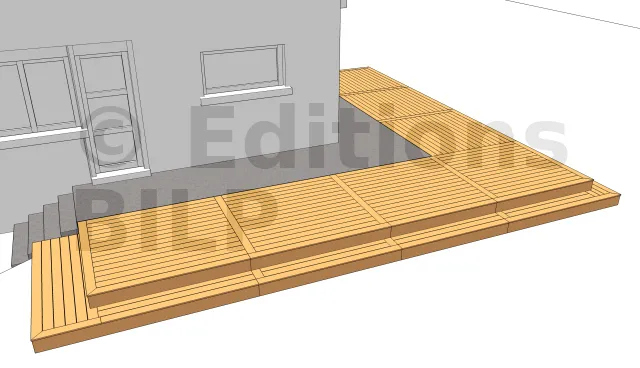

La répartition des plots en béton
Les plots maçonnés qui serviront d’appuis pour les solives sont répartis en fonction des résultats obtenus après le dimensionnement des pièces de la terrasse notamment l’entraxe maximum entre les supports et la portée des solives.

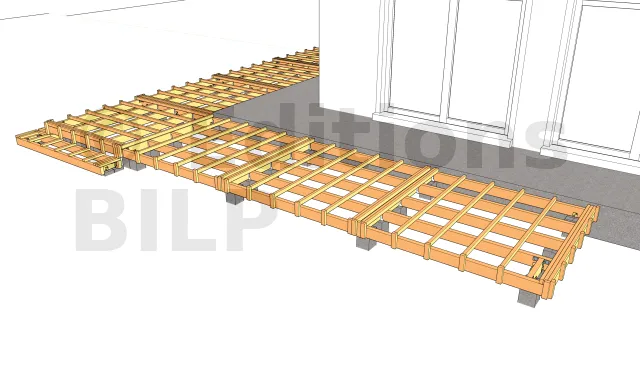

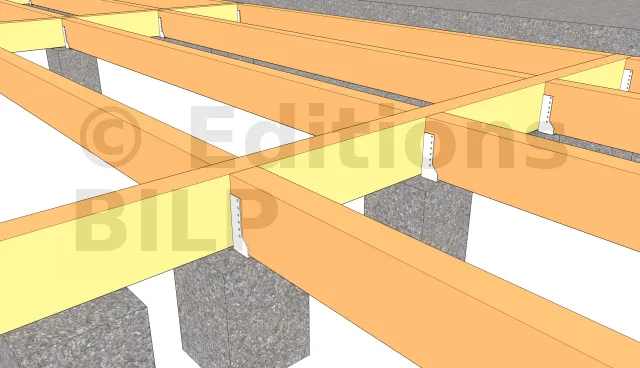

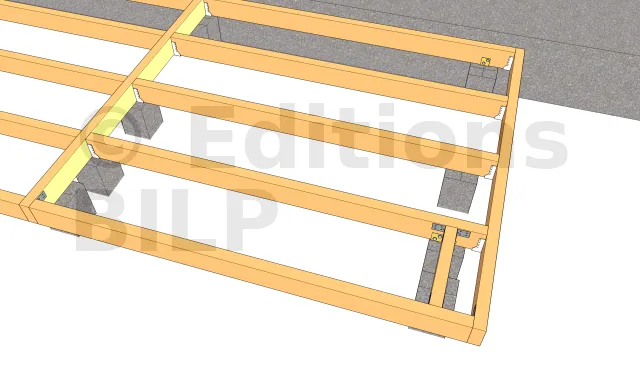

La pose des poutres porteuses et solives 1

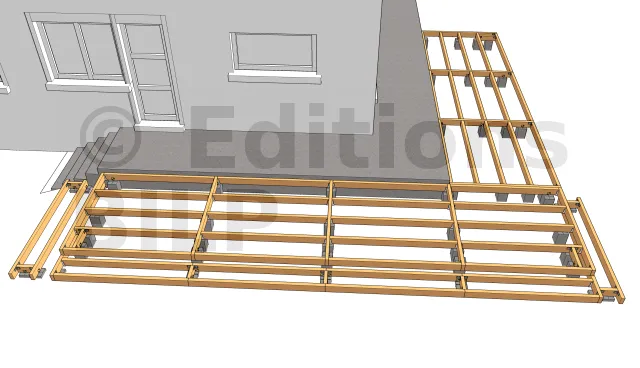

La pose des poutres porteuses et solives 2
La fixation des solives sur les poutres porteuses avec les sabots
La fixation des solives aux poutres porteuses a été réalisée avec des sabots à ailes intérieures en Inox. Ces derniers sont fixées par des pointes crantées inox A4.

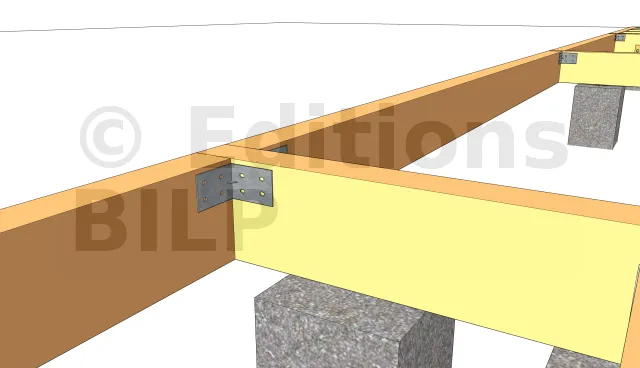

La fixation des solives à l’extrémité sur les poutres porteuses
Pour la création de la porte à faux, les solives à l’extrémité sont fixées aux poutres porteuses avec des équerres simples et des pointes crantées 4,0x35.

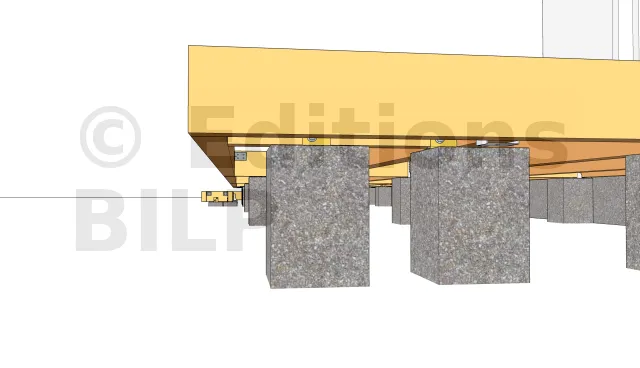

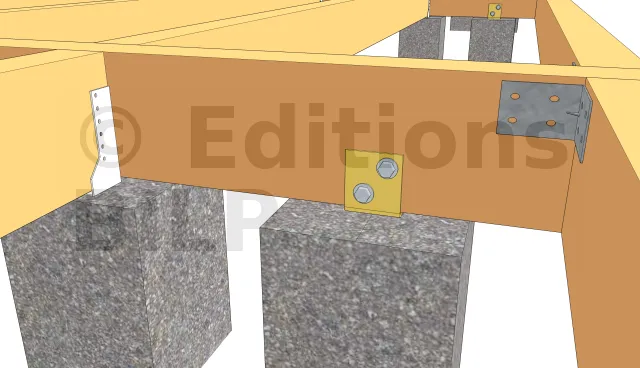

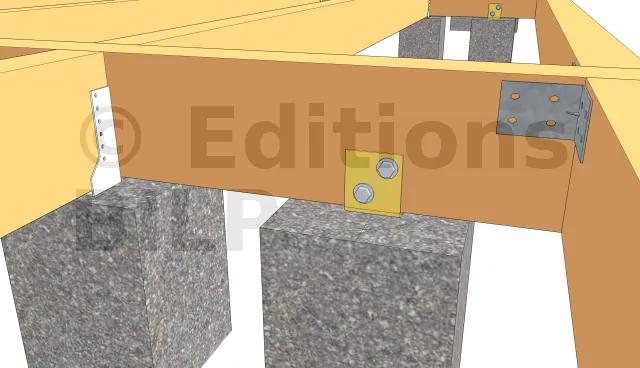

Détails des fixations des poutres porteuses sur le plot en béton
Les poutres porteuses peuvent être fixées aux plots grâce à des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée au plot grâce à des vis d’ancrage à tête hexagonale et à la poutre porteuse avec des vis spéciales connecteurs ou un tirefond.

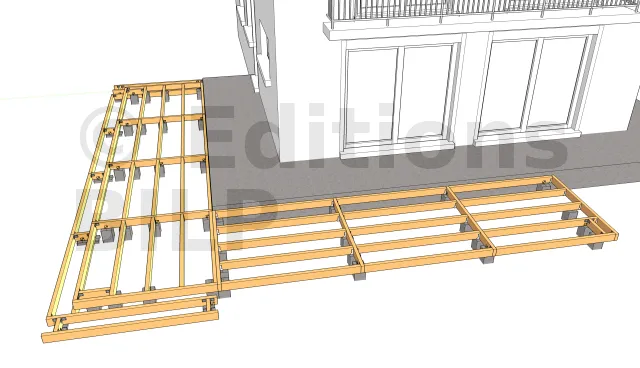

La création du porte à faux 1
Pour dissimuler au maximum les plots et donner un côté aérien à la terrasse, il est nécessaire de décaler vers l’intérieur les plots périphériques d’une vingtaine de centimètres. Par la suite, des entretoises seront mises en place au-dessus des plots pour soutenir les solives à l’extrémité. Les entretoises sont fixées aux solives avec des équerres simples, des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.
La création du porte à faux 2


La mise en place des lambourdes recevant les lames de terrasse et les planches de rive 1
Les lambourdes sont fixées par le dessus avec une vis CombiConnect.
La mise en place des lambourdes recevant les lames de terrasse et les planches de rive 2

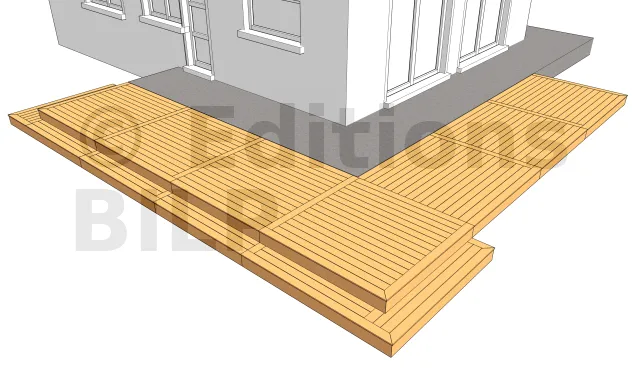

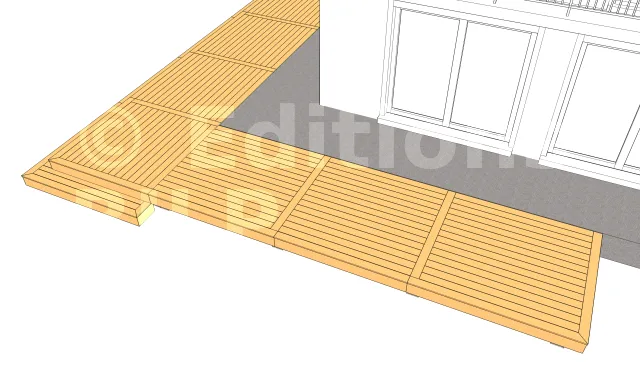

Vue des lames de platelage 1
Pour le choix des fixations, vous pouvez utiliser soit des fixations invisibles, soit des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.
Vue des lames de platelage 2


Vue des lames de platelage 3

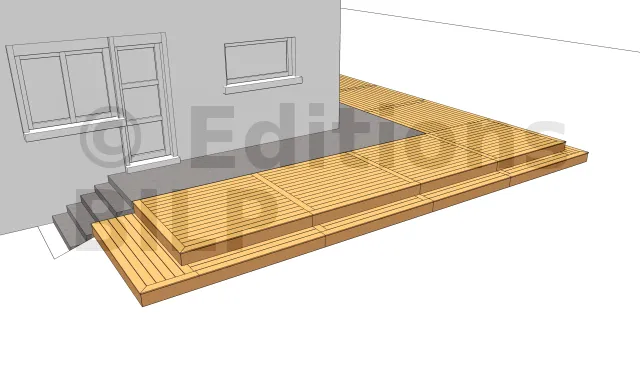

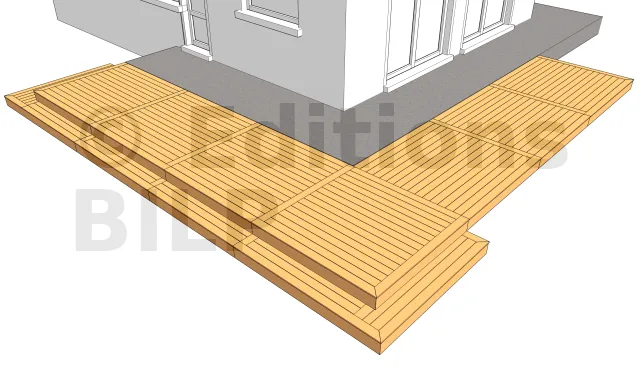

Vue des bandeaux de finition 1
Comme pour les lames de platelage, elles sont fixées par des vis INOX.
Vue des bandeaux de finition 2
Vue des bandeaux de finition 3
