Terrasse en bois sur plots en béton en quart de cercle avec jacuzzi et pergola Victor V.

Bruno, Yvan

Cette luxueuse terrasse en bois ayant une forme d’un quart de cercle est un excellent espace de loisirs et de détente surtout avec la présence du jacuzzi. Etant donnant que la hauteur de seuil n’est pas très élevée, la structure de la terrasse a été posée sur des plots maçonnés ainsi que sur des parpaings remplis de béton.
Voici un petit aperçu des plans de ce projet.

Voici le projet en quelques images :

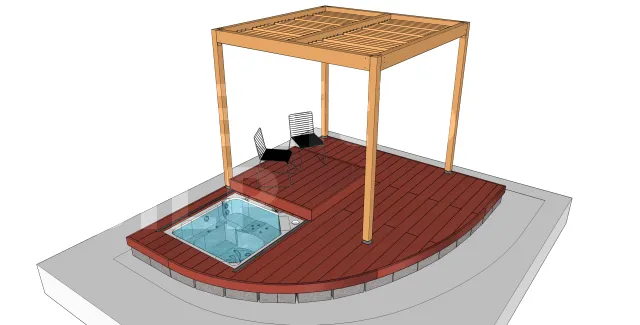

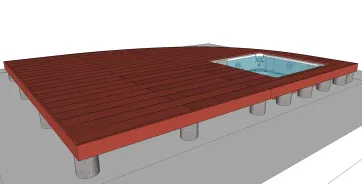

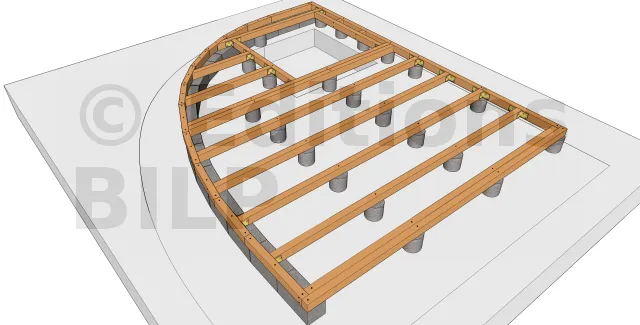

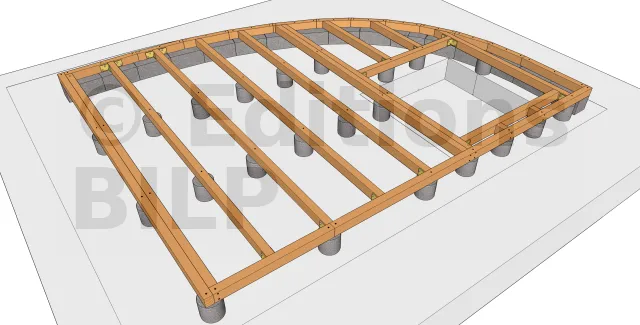

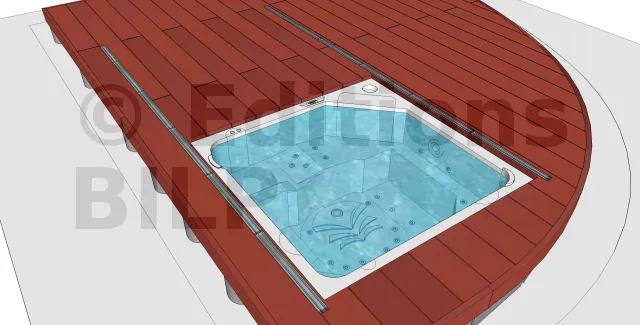

Vue en perspective 1

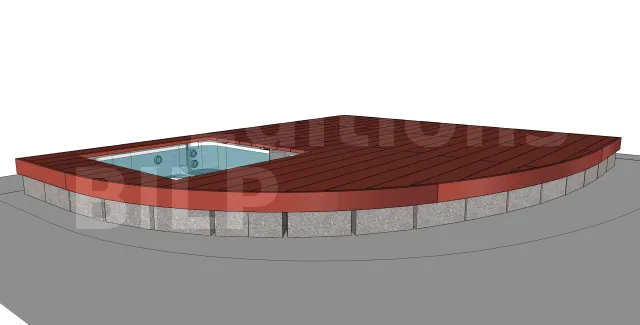

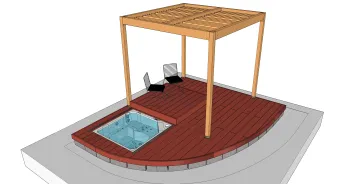

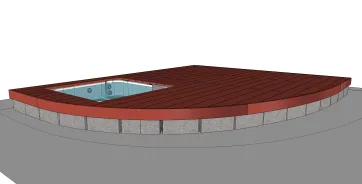

Vue en perspective 2
Vue en perspective 3

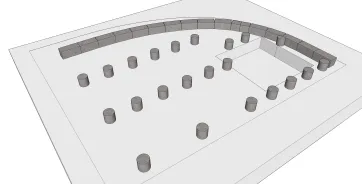

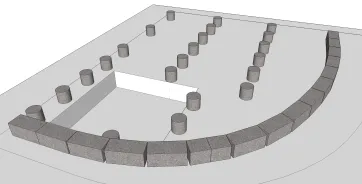

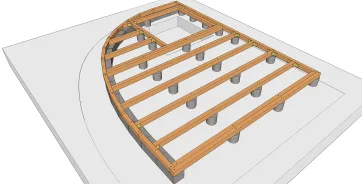

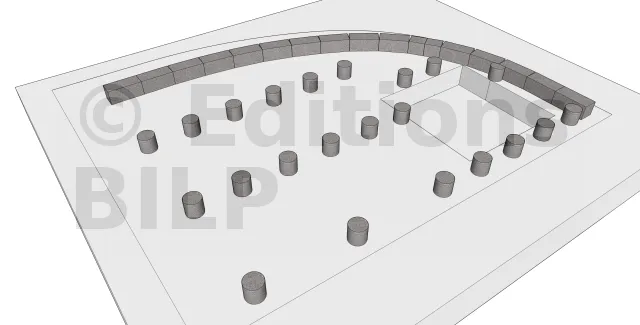

Pose des plots et des parpaings 1
L’emplacement des parpaings remplis de béton et des plots maçonnés dépend de la conception de la terrasse mais également du dimensionnement des éléments constituants la terrasse notamment l’entraxe maximum entre les supports et la portée des lambourdes.

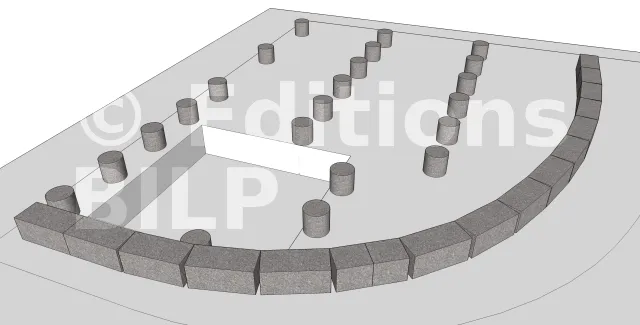

Pose des plots et des parpaings 2
Fixation des lambourdes 1
Plusieurs méthodes sont possibles pour la fixation des lambourdes sur les plots. Le choix de la méthode à mettre en œuvre dépend de plusieurs paramètres. Vous pouvez notamment avoir recours à des pieds de poteaux réglables vario, des chevilles à frapper en disposant quelques cales PVC sous les lambourdes.


Fixation des lambourdes 2
Comme autres méthodes, vous pouvez également utiliser des tiges filetées que l’on scelle dans le béton et que l’on fixe par la suite avec un écrou et une rondelle. Vous pouvez aussi avoir recours à des équerres renforcées d’épaisseur 3mm. Pour ce faire, la fixation des équerres aux plots se fait avec des vis d’ancrage à tête hexagonale et aux lambourdes avec des vis spéciales connecteurs ou un tirefond.
Fixation des lambourdes 3
Toujours concernant les méthodes de fixation des lambourdes aux plots, vous avez aussi la possibilité d’employer des connecteurs plats métalliques ou des vis MULTI-MONTI TimberConnect que l’on fixe par le dessus.

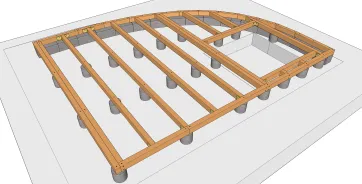

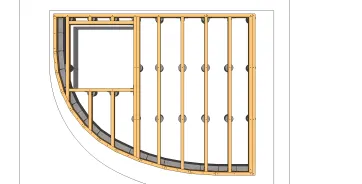

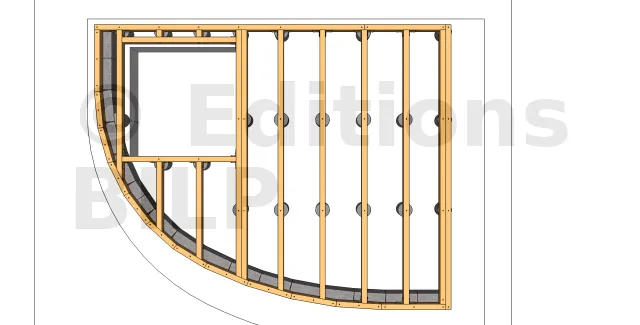

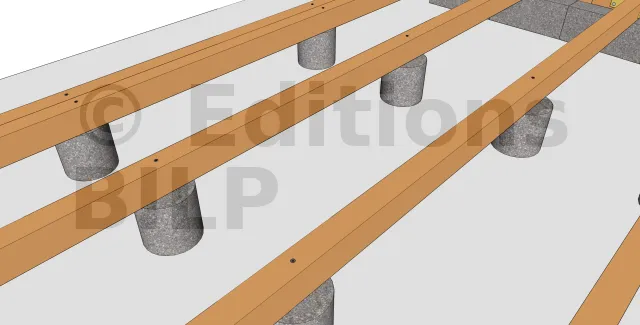

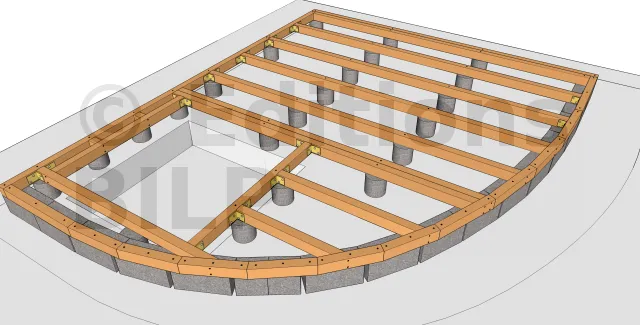

Disposition des lambourdes

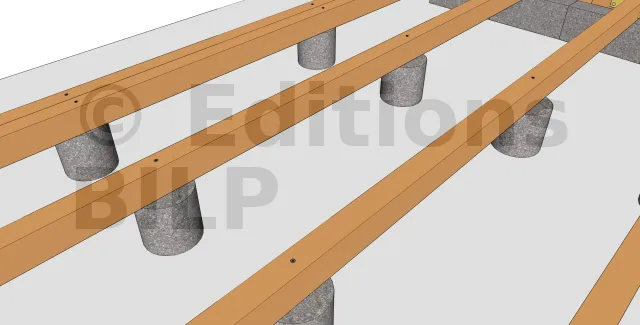

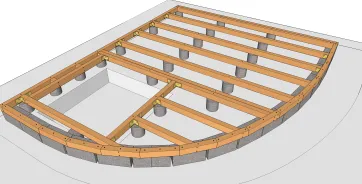

Fixation des lambourdes sur les plots
Dans ce projet en particulier, pour la fixation des lambourdes aux plots en béton, nous avons utilisé des Vis HECO MULTI-MONTI TimberConnect que l’on fixe par le dessus des lambourdes.
Fixation des lambourdes sur les parpaings
Pour la fixation des lambourdes sur les parpaings, nous avons employé également des Vis HECO MULTI-MONTI TimberConnect.

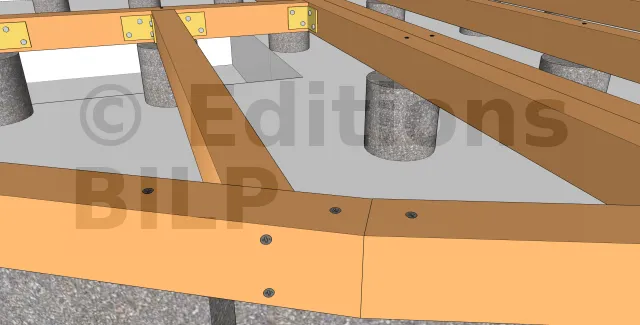

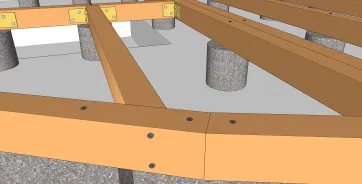

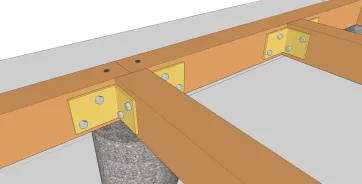

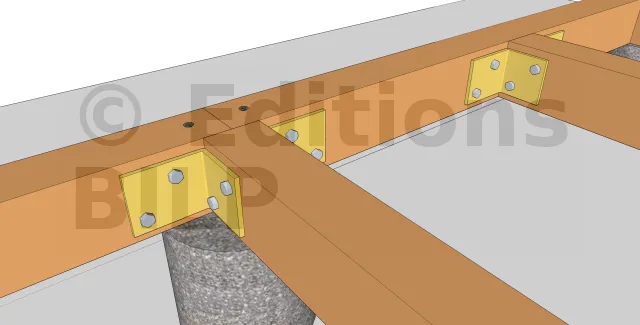

Fixation des lambourdes sur les lambourdes périphériques 1
La fixation des lambourdes sur les lambourdes périphériques est faite avec des équerres simples qui sont fixées aux lambourdes avec des Vis CSA Ø 5.0 mm.

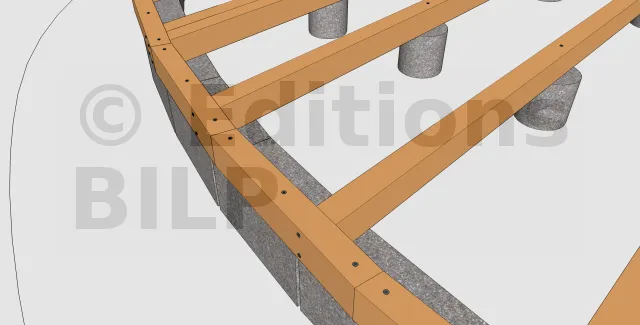

Fixation des lambourdes sur les lambourdes périphériques 2
On a également eu recours à des vis bois pour la fixation de certaines lambourdes sur les lambourdes périphériques.

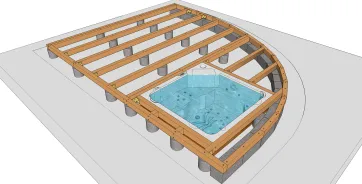

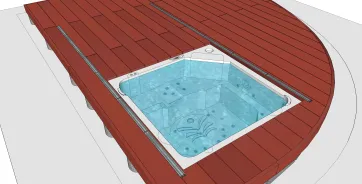

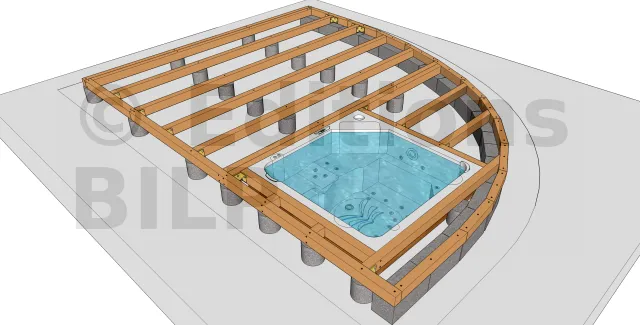

Mise en place du jacuzzi

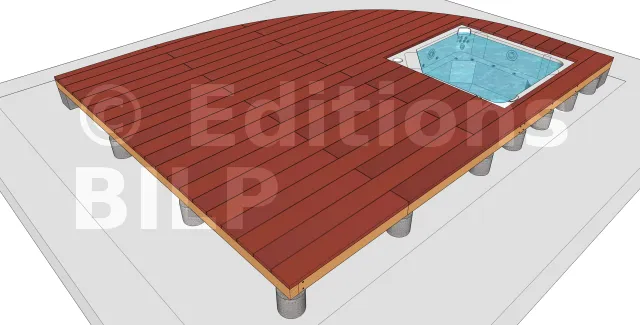

Fixation des lames de platelage
Pour le pose du platelage, vous pouvez utiliser des clips invisibles pour que les fixations ne soient pas visibles et des vis INOX de très grande qualité pour qu’elles soient apparentes.


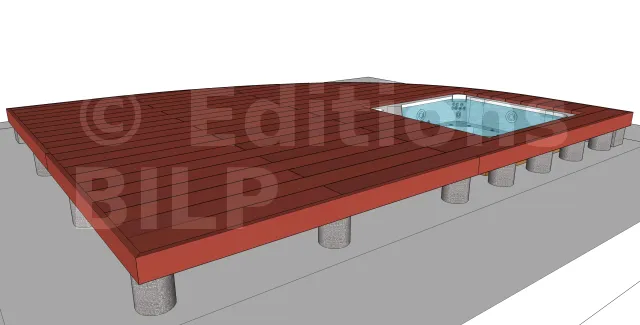

Vue des bandeaux de finition 1
Le choix du type de bandeau de finition à mettre en œuvre dépend de la hauteur de la structure à dissimuler. Pour ce projet, ce sont des bandeaux devant qui ont été choisis. Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.
Vue des bandeaux de finition 2
Pose des rails


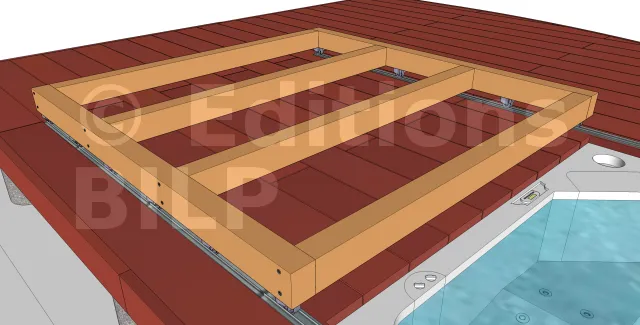

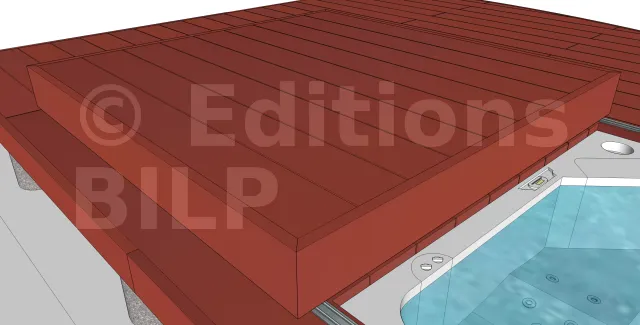

Fixation et pose de la structure de la trappe
Les éléments constituants la trappe ont été également fixés avec des vis bois.
Fixation des lames et des bandeaux de la trappe

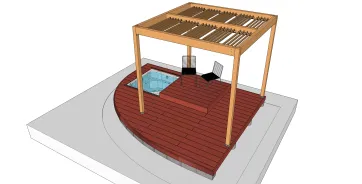

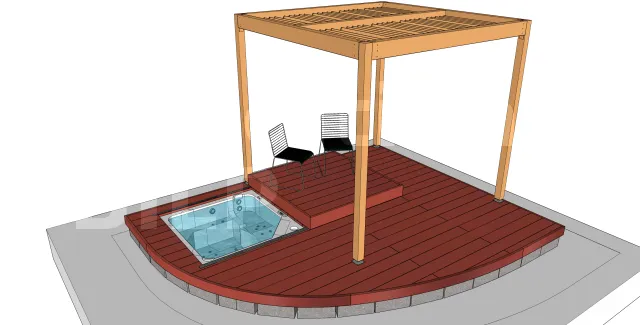

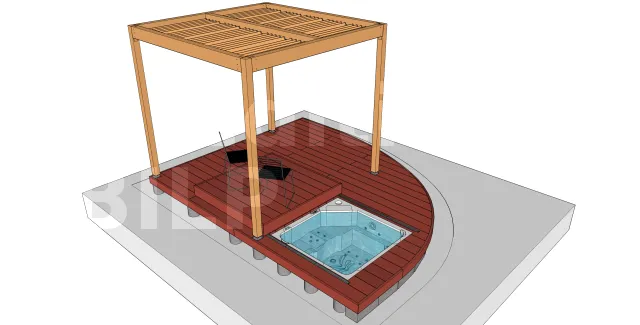

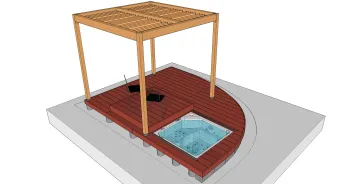

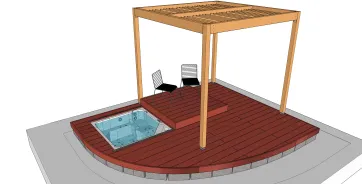

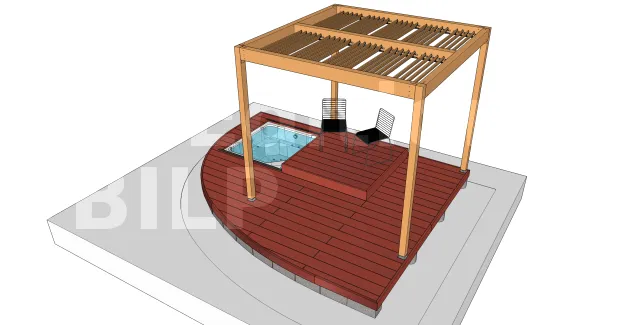

Mise en place de la pergola et des accessoires
Pour se protéger contre le soleil, nous avons installé une pergola avec des KITs pour lames orientables
