Voici un petit aperçu des plans de ce projet.
Voici le projet en quelques images :

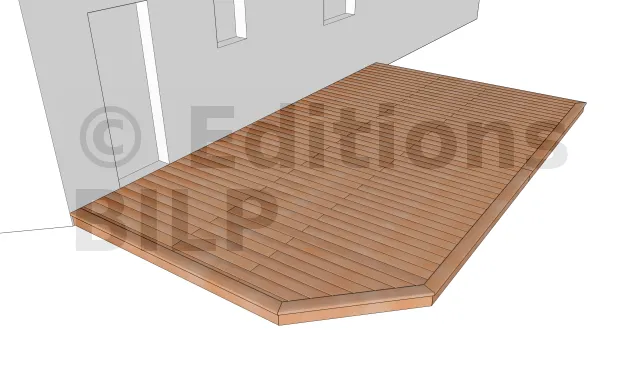

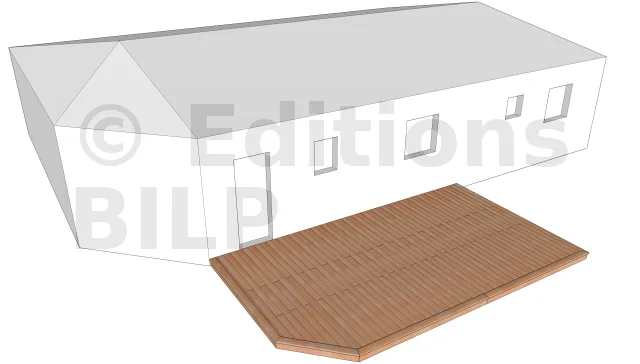

Vue en perspective 1

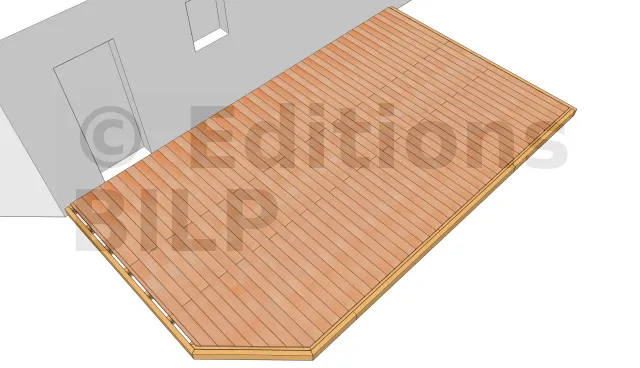

Vue en perspective 2

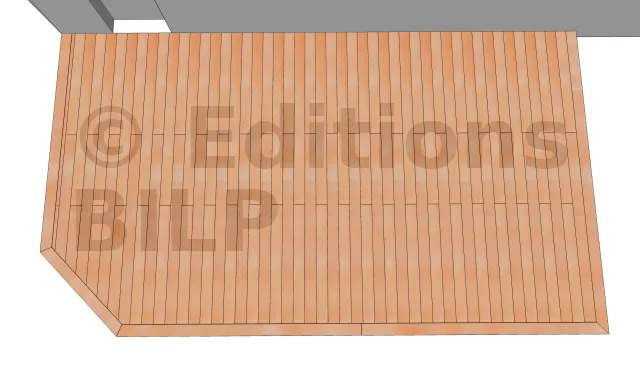

Vue de haut

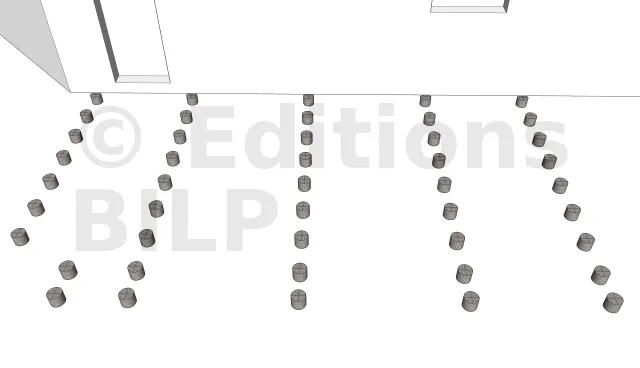

La répartition des plots en béton
L’emplacement exacte des plots maçonnés par rapport au bâtiment est obtenue en calculant et dimensionnant les éléments constituants la terrasse notamment l’entraxe maximum entre les supports et la portée des lambourdes.

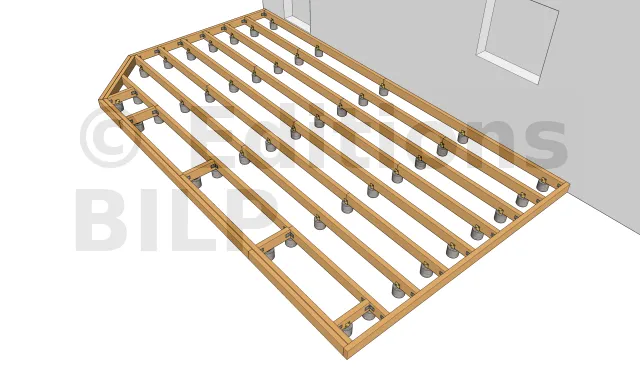

La pose des lambourdes 1
Il y a plusieurs méthodes pour la fixation des lambourdes sur les plots. Plusieurs paramètres sont à prendre en compte.
Vous pouvez avoir recours par exemple à des pieds de poteaux réglables vario, des chevilles à frapper en disposant quelques cales PVC sous les lambourdes.

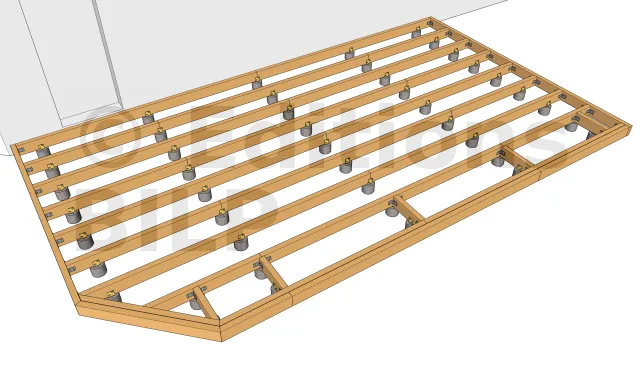

La pose des lambourdes 2
Pour la fixation des lambourdes sur les plots, vous pouvez également utiliser des tiges filetées que l’on scelle dans le béton encore frais avec un écrou + rondelle, des connecteurs plats métalliques ou des vis MULTI-MONTI TimberConnect que l’on fixe par le dessus.

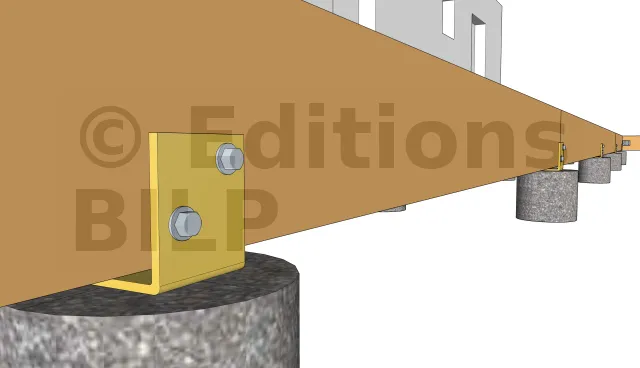

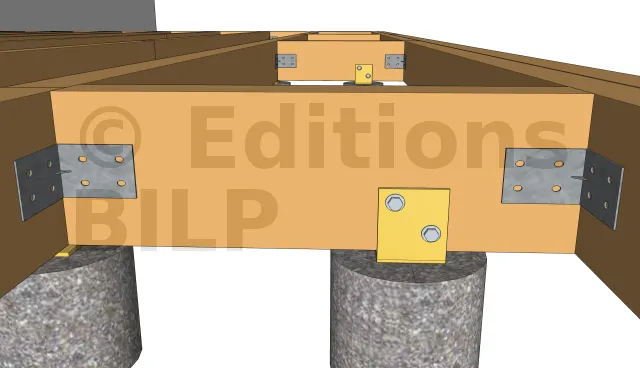

Détails des fixations des lambourdes sur le plot en béton
Pour ce projet en particulier, nous avons opté pour des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée aux plots avec des vis d’ancrage à tête hexagonale et aux lambourdes avec des vis spéciales connecteurs ou un tirefond.
Détails des fixations des lambourdes périphériques
Les lambourdes périphériques sont fixées soit avec des équerres, soit avec des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.

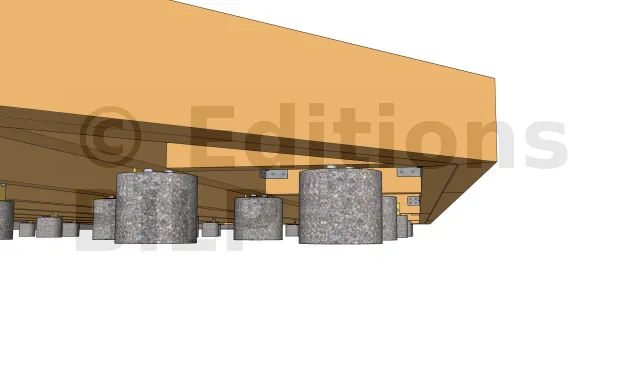

La création du porte à faux 1
Pour rendre la terrasse la plus esthétique possible, nous avons réalisé une porte à faux en décalant vers l’intérieur les plots périphériques d’une vingtaine de centimètres. Cette méthode permet de dissimuler les plots et ainsi donner un côté aérien à la terrasse.
La création du porte à faux 2

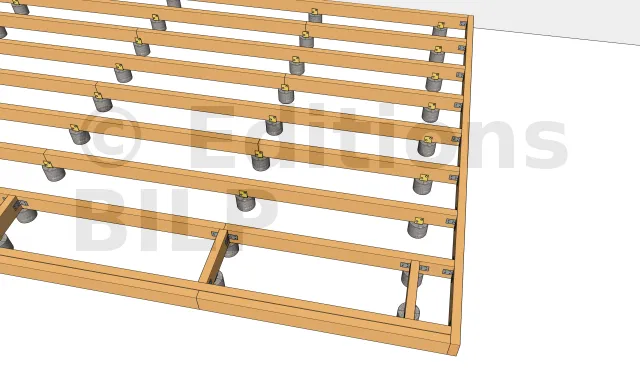

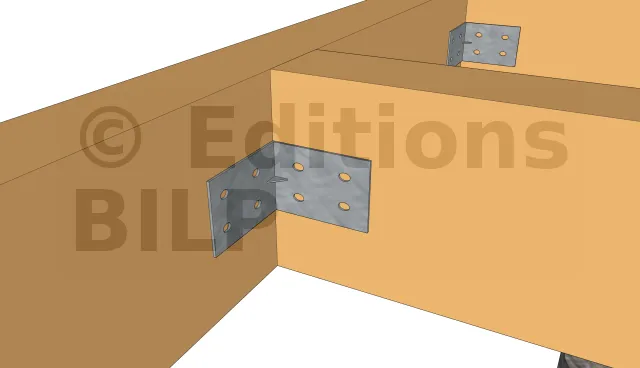

Détails des fixations des entretoises
La mise en place des entretoises sont nécessaires pour la création de la porte à faux. Elles sont fixées aux lambourdes avec des équerres, des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.

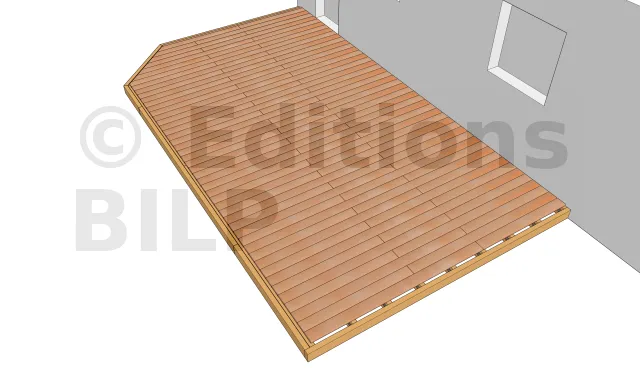

Vue des lames de platelage 1
Vous pouvez utiliser des clips invisibles pour que les fixations ne soient pas visibles et des vis INOX de très grande qualité pour qu’elles soient apparentes.
Vue des lames de platelage 2

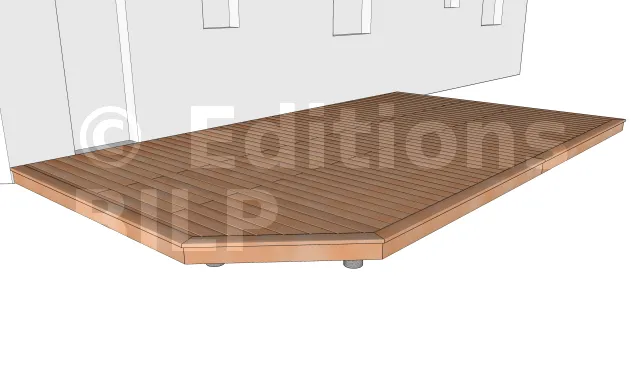

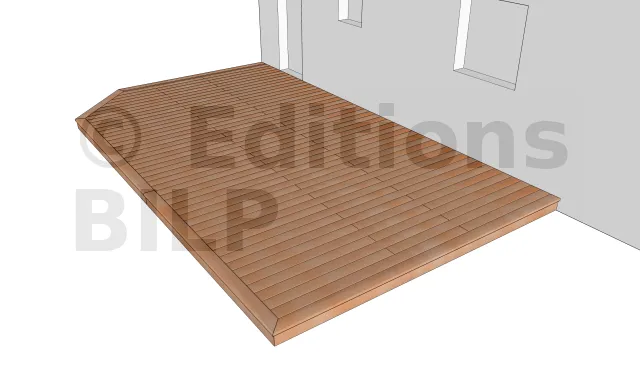

Vue des bandeaux de finition 1
Le choix du type de bandeau de finition à mettre en œuvre dépend de la hauteur de la structure à dissimuler.
Pour ce projet, ce sont des bandeaux devant qui ont été choisis . Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.

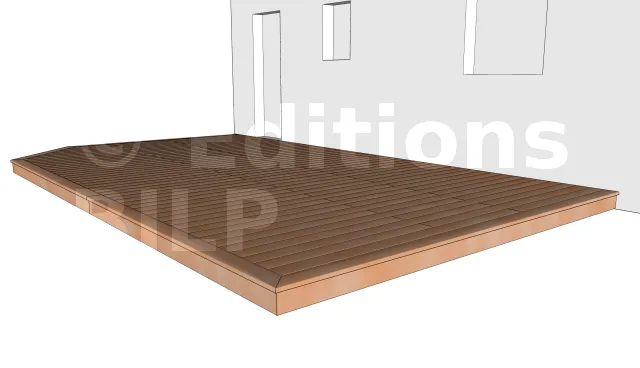

Vue des bandeaux de finition 2
