Terrasse en bois sur plots béton pour piscine bois, sur plusieurs niveaux Josquin B

Bruno Caillard

Cette large et magnifique terrasse en bois autour d’une piscine repose sur des plots maçonnés préfabriqués. Les deux structures c’est-à-dire la piscine et la terrasse sont complètement indépendantes.
Voici un petit aperçu des plans de ce projet.

Voici le projet en quelques images :

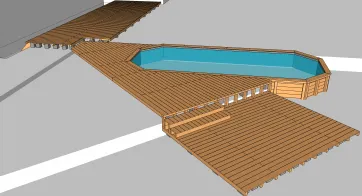

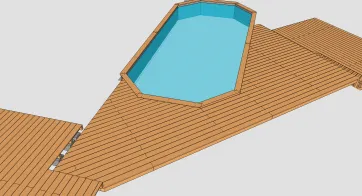

Vue en perspective 1

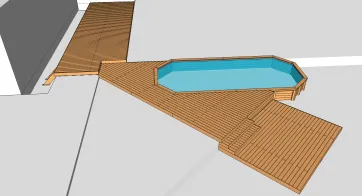

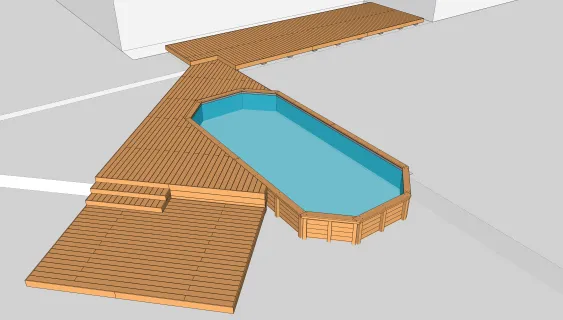

Vue en perspective 2
Vue en perspective 3

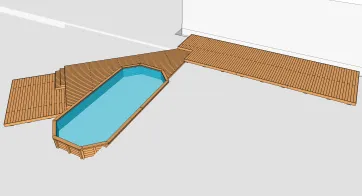

Vue de haut

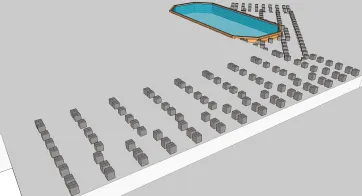

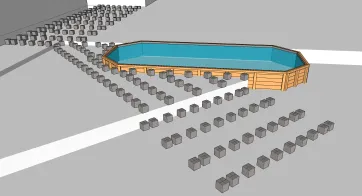

Répartition des plots en béton 1
Répartition des plots en béton 2

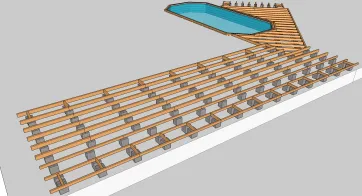

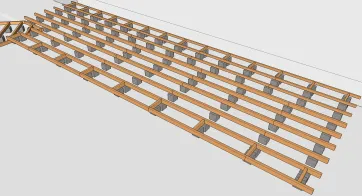

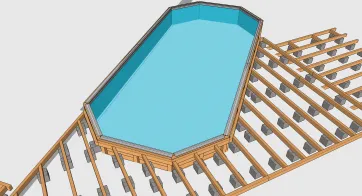

La disposition des solives 1
Les solives sont généralement fixées aux plots avec des équerres renforcées d’épaisseur 3mm. L’équerre est fixée au plot avec des vis d’ancrage à tête hexagonale et à la solive avec des vis spéciales connecteur ou un tirefond.

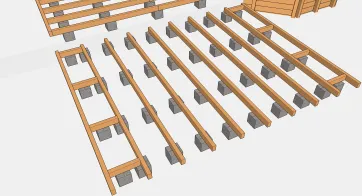

La disposition des solives 2

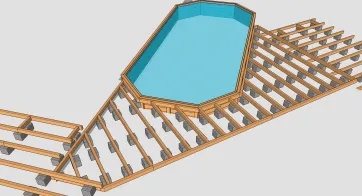

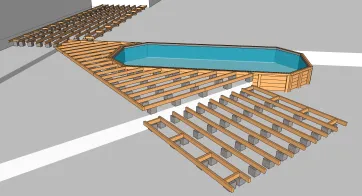

La disposition des solives 3

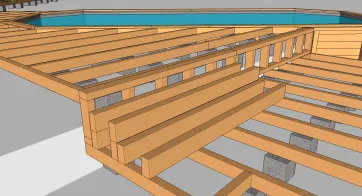

La création du porte à faux 1
Pour un meilleur esthétisme et afin de donner un aspect aérien à la terrasse, il est important de dissimuler en tant que possible les plots périphériques en les décalant vers l’intérieur d’une vingtaine de centimètres. Au-dessus des plots, des entretoises seront mises en place pour soutenir les solives à l’extrémité. La fixation entretoise-solive est faite avec des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.
La création du porte à faux 2
La liaison de la piscine avec la terrasse
Pour la liaison, vous pouvez consulter cet article qui traite des diverses solutions possibles pour faire le lien avec la piscine.

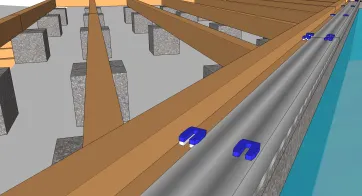

La mise en place des cales en plastique sur le profilé d’accrochage
Il est possible de mettre en place une alèse en bois sur le profilé d’accrochage mais en raison de sa faible épaisseur et de son élancement, le bois risque de pourrir très rapidement. De ce fait, la solution la plus appropriée est d’avoir recours à des cales en plastique pour compenser la différence de hauteur du profilé pour que la margelle soit bien plane et du même coup favoriser l’aération.

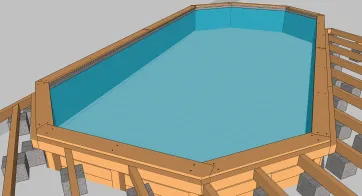

La pose de la margelle
La margelle souligne les contours de la piscine. Elle est posée directement au-dessus des cales en plastique où on la fixe avec des vis INOX.
La réalisation des marches de l’escalier et des lambourdes pour la fixation des bandeaux de finition

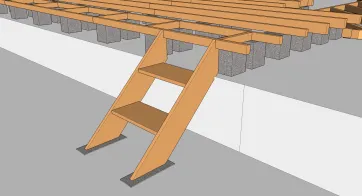

La mise en œuvre d’un escalier de type meunier.

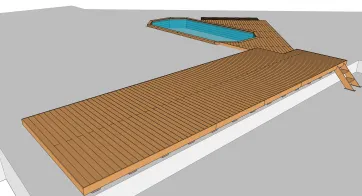

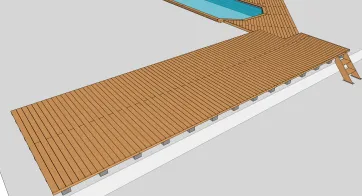

Vue du platelage 1
Pour la fixation des lames de terrasse, vous avez le choix entre des fixations invisibles ou des fixations apparentes. Vous pouvez utiliser des clips invisibles pour que les fixations ne soient pas visibles et des vis INOX pour qu’elles soient apparentes.
Vue du platelage 2


Vue du platelage 3
Vue des bandeaux de finition 1
Comme pour les lames de platelage, elles sont fixées par des vis INOX.
Vue des bandeaux de finition 2
