Voici un petit aperçu des plans de ce projet.
Voici le projet en quelques images :

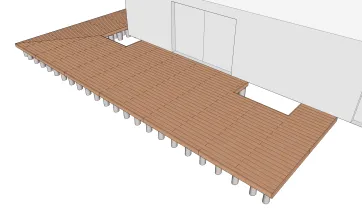

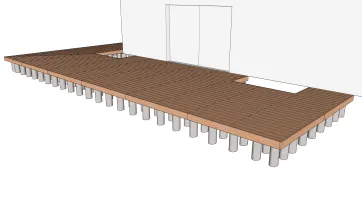

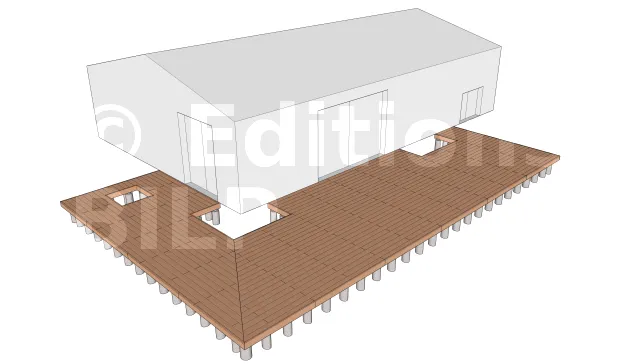

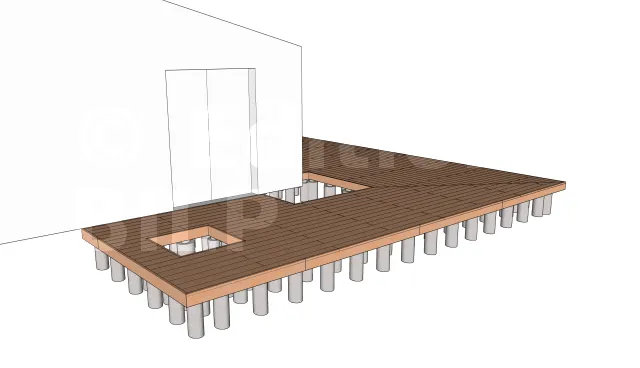

Vue en perspective 1

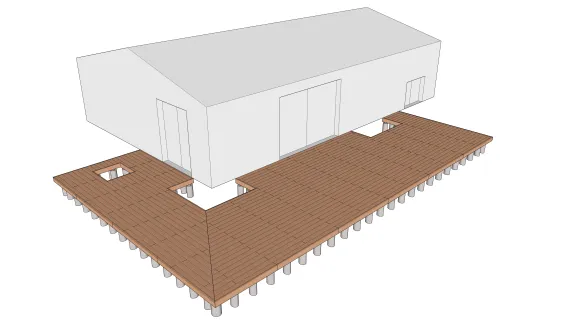

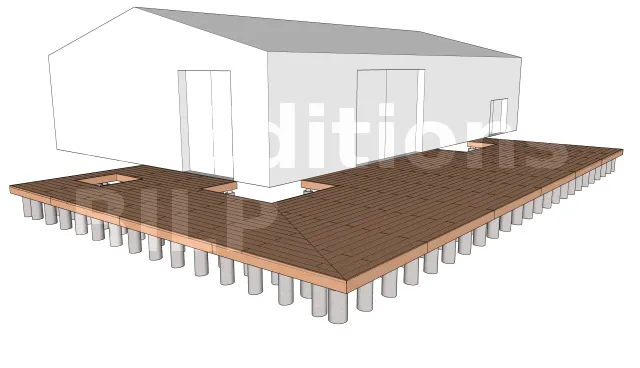

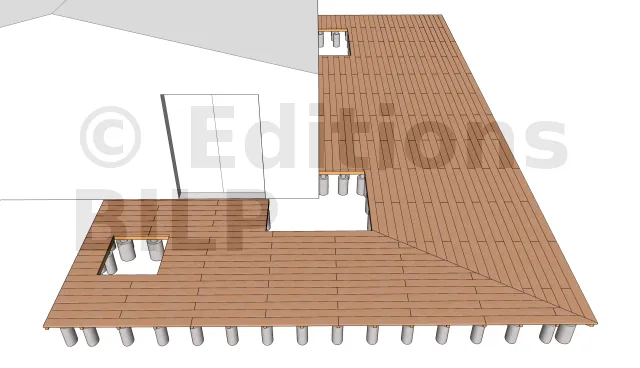

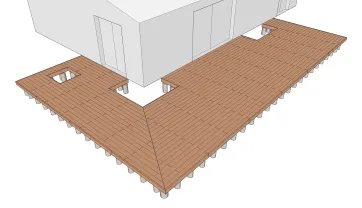

Vue en perspective 2

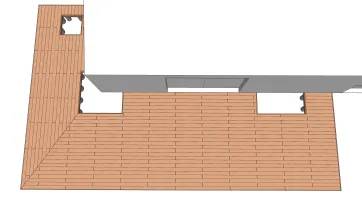

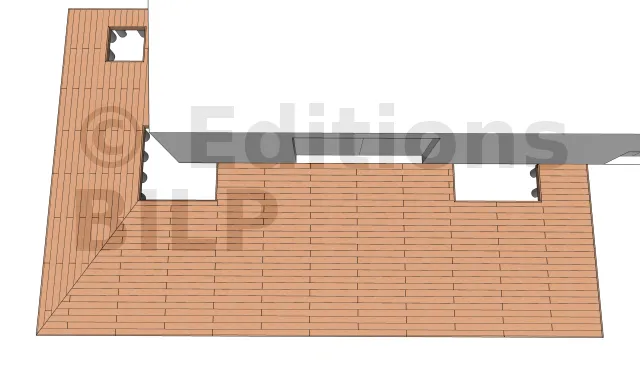

Vue de haut

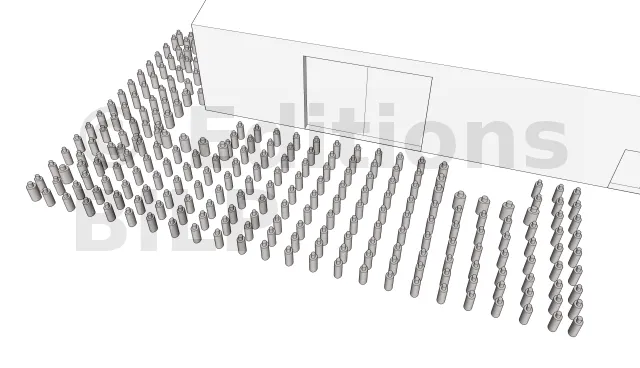

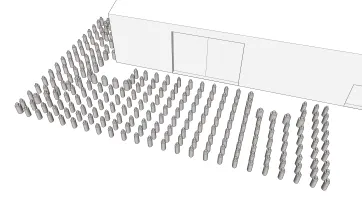

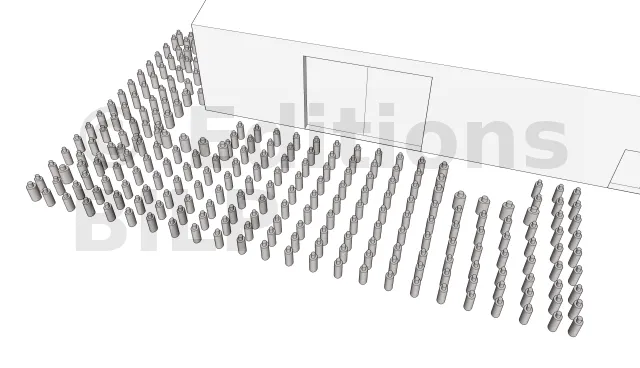

La répartition des plots en béton 1
Les plots maçonnés sont répartis en fonction des résultats obtenus après le dimensionnement des pièces de la terrasse notamment l’entraxe maximum entre les supports et la portée des lambourdes.

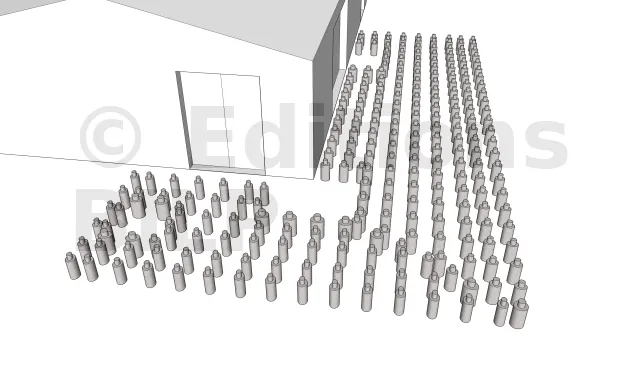

La répartition des plots en béton 2

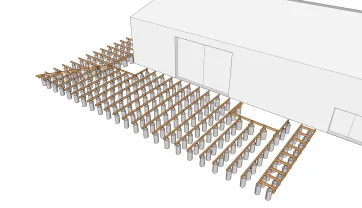

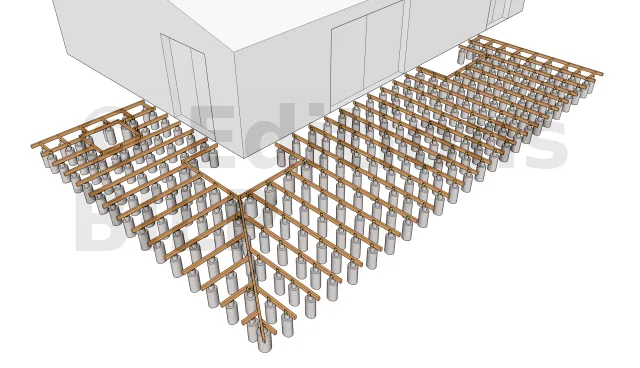

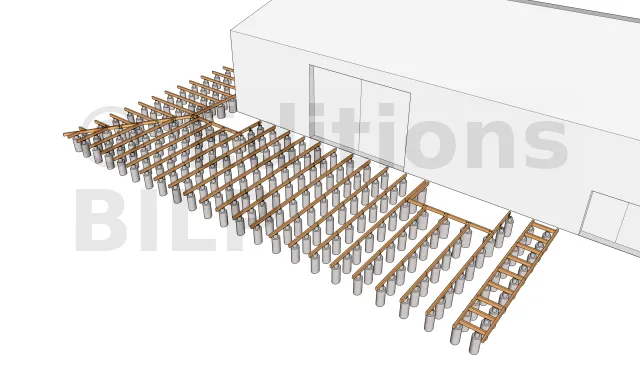

La disposition des lambourdes sur les plots en béton 1
Les lambourdes dimensionnées sont fixées sur les plots maçonnés.

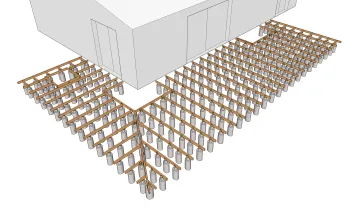

La disposition des lambourdes sur les plots en béton 2

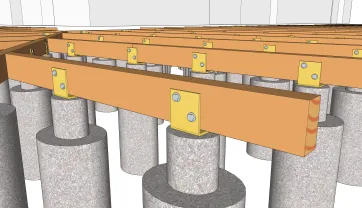

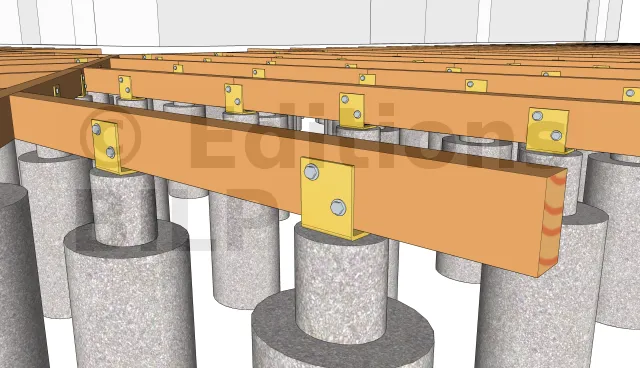

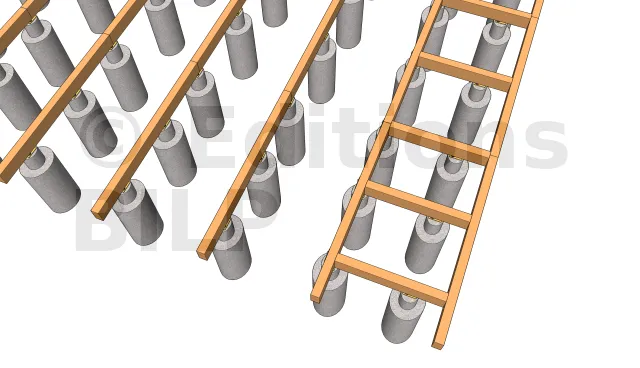

Détails des fixations des lambourdes
Les lambourdes dimensionnées sont fixées aux plots grâce à des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée aux plots avec des vis d’ancrage à tête hexagonale et aux lambourdes par l’intermédiaire des vis spéciales connecteurs ou un tirefond.

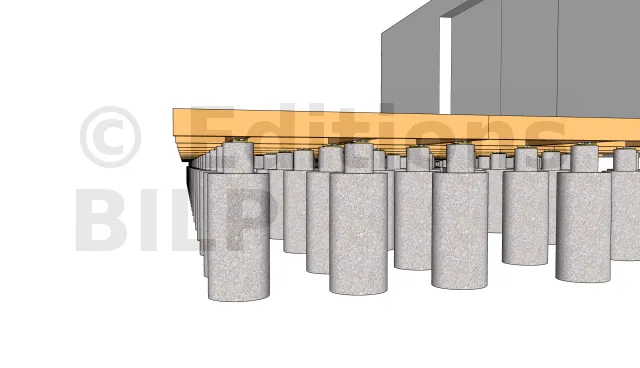

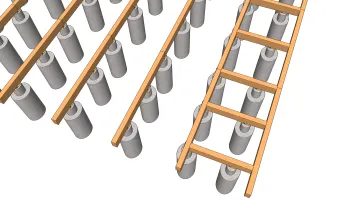

La création du porte à faux 1
Pour l’esthétisme de la terrasse, nous avons voulu donner un côté aérien à cette dernière et dissimuler au maximum les plots. Ainsi, nous avons décalé vers l’intérieur les plots périphériques d’une quinzaine de centimètres.

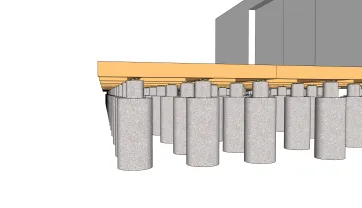

La création du porte à faux 2

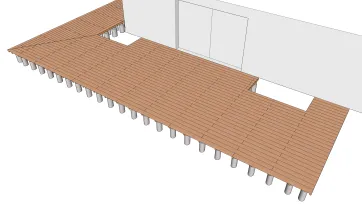

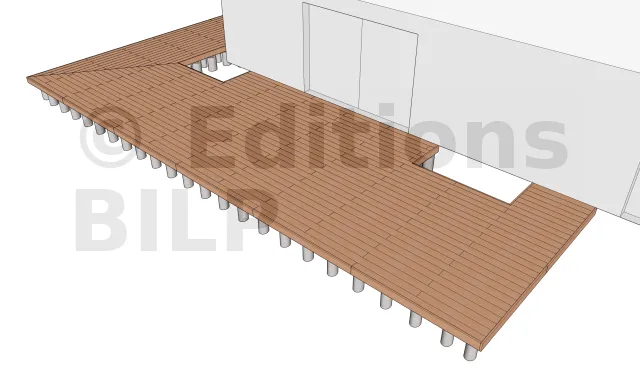

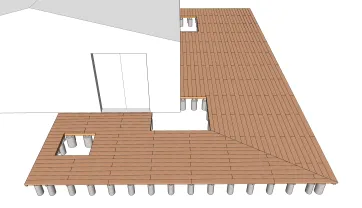

Vue des lames de platelage 1
Pour la fixation des lames de terrasse, vous pouvez choisir entre des fixations invisibles et des fixations apparentes. Ainsi, vous pouvez utiliser des clips invisibles pour que les fixations ne soient pas visibles et des vis INOX pour qu’elles soient apparentes.

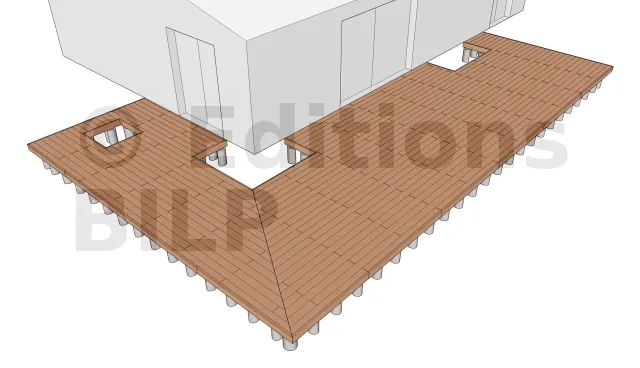

Vue des lames de platelage 2

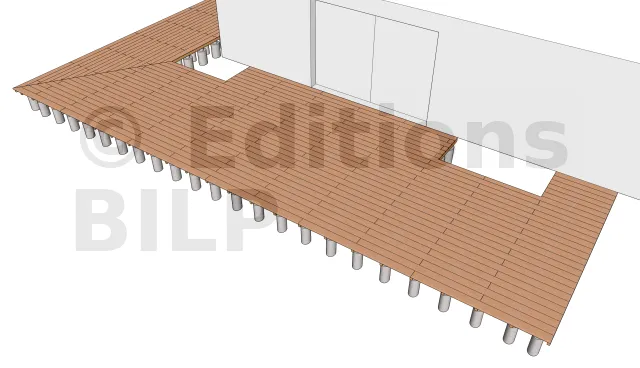

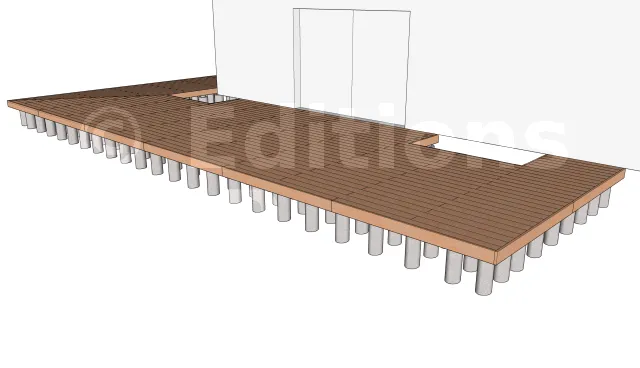

Vue des bandeaux de finition 1
Selon la hauteur de la structure à dissimuler, il existe différents types de bandeau de finition.
Dans notre cas, nous avons opter pour des bandeaux devant. Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames de platelage.
Vue des bandeaux de finition 2
Comme pour les lames de platelage, elles sont fixées par des vis INOX.
Vue des bandeaux de finition 3
