Voici un petit aperçu des plans de ce projet.
Voici le projet en quelques images :

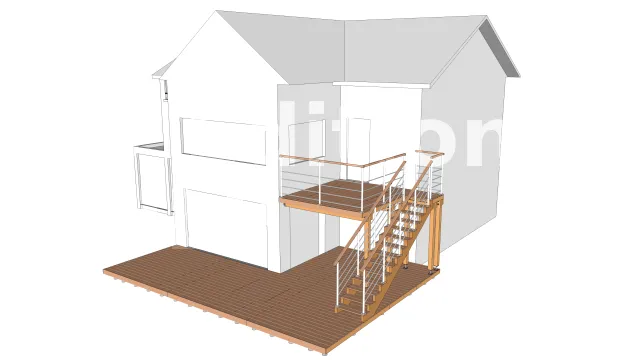

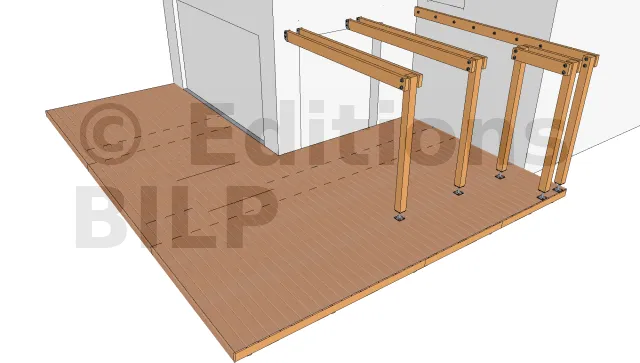

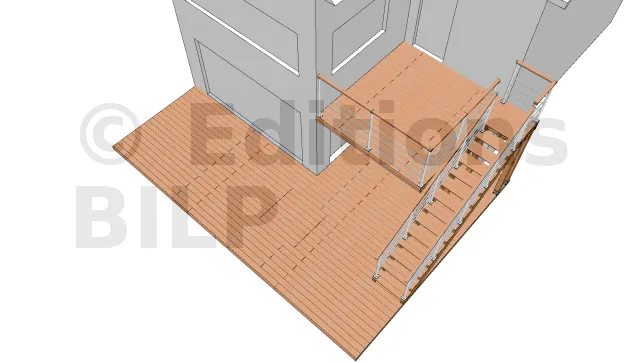

Vue en perspective 1
Vue en perspective 2
Vue de haut

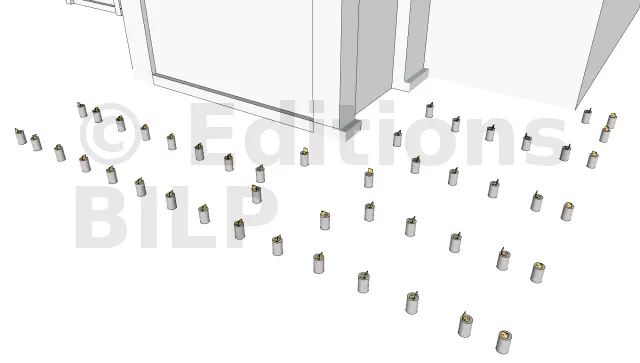

La répartition des plots en béton

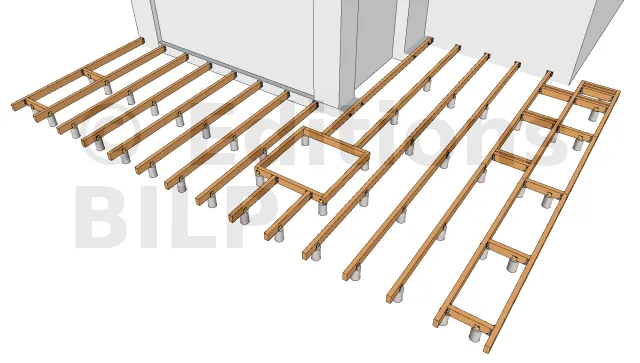

La disposition des solives

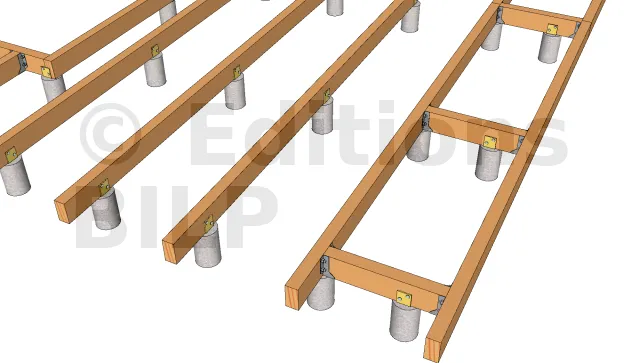

Les solives sont fixées aux plots avec des équerres renforcées d’épaisseur 3mm. L’équerre est fixée au plot avec des vis d’ancrage à tête hexagonale et à la solive avec des vis spéciales connecteur ou un tirefond.
La création du porte à faux
Pour dissimuler au maximum les plots et donner un côté aérien à la terrasse, il est nécessaire de décaler vers l’intérieur les plots périphériques d’une vingtaine de centimètres. Par la suite, des entretoises seront mises en place au-dessus des plots pour soutenir les solives à l’extrémité.
Les entretoises sont fixées aux solives avec des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.

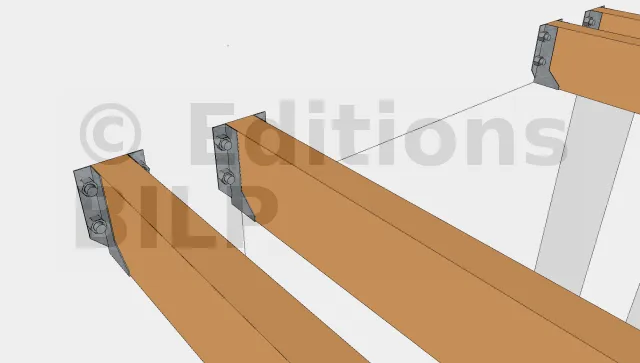

Fixation des solives perpendiculaires à la façade
Etant donné que la réalisation d’un plot maçonné est fastidieuse surtout quand elle est à proximité de la façade, il est plus judicieux d’avoir recours à des sabots à ailes extérieures pour leur fixation.
Fixation de la solive parallèle à la façade
Vous pouvez les poser soit par scellement chimique des tiges filetées, soit avec des vis d’ancrage MULTI-MONTI TimberConnect.

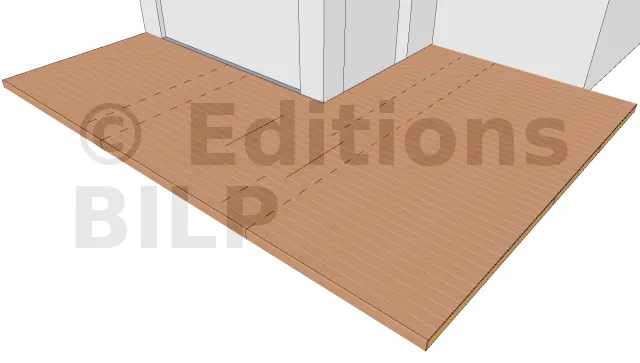

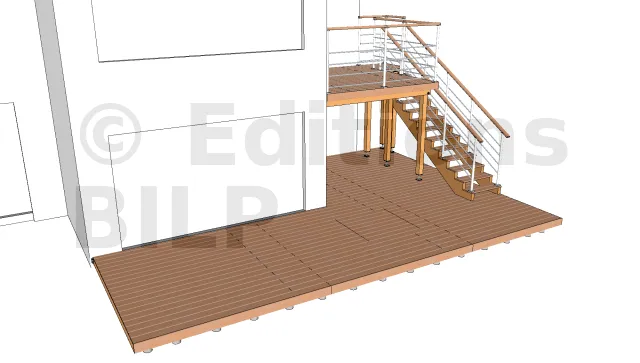

Vue du platelage du rez-de-chaussée avec son bandeau de finition
Pour la fixation des lames, il est très important de choisir des vis inox de très grande qualité.

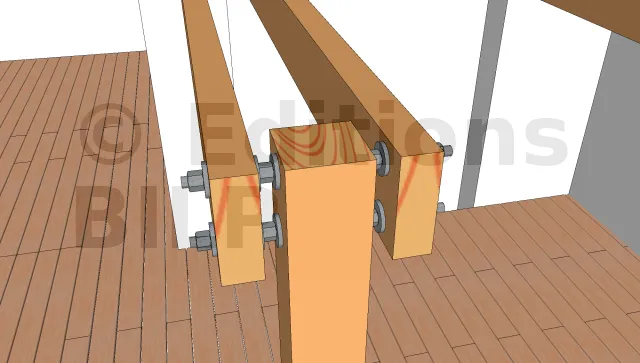

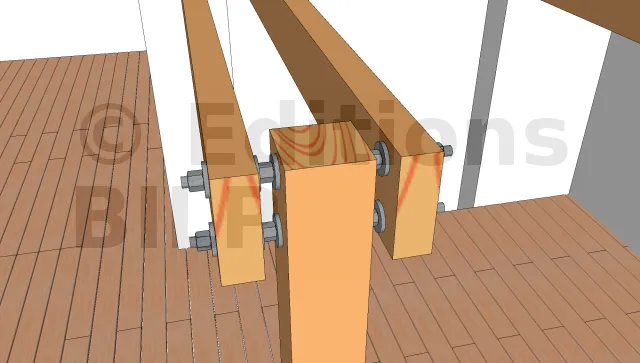

Détails de l’assemblage poteau-poutre
L’espace entre la poutre et le poteau permet l’aménagement d’une ventilation et évite la stagnation de l’eau. Il peut être réalisé soit à l’aide de cales larges à charge lourde ou avec des écrous et rondelles de charpente

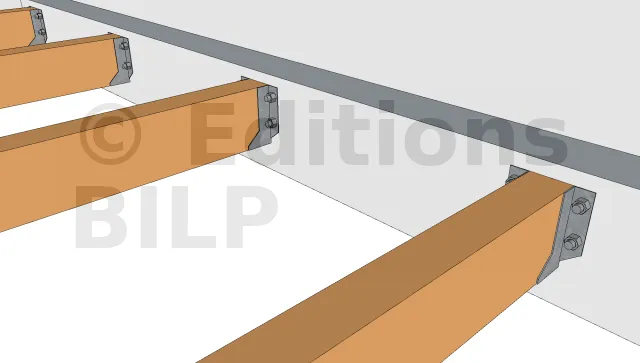

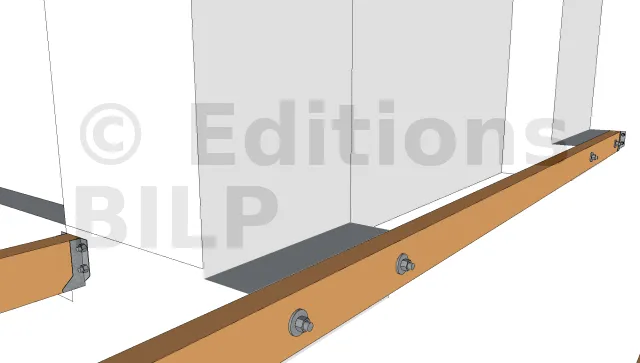

Fixation de la poutre muralière
Sa pose peut se faire par scellement chimique des tiges filetées ou par des vis d’ancrage MULTI-MONTI TimberConnect.

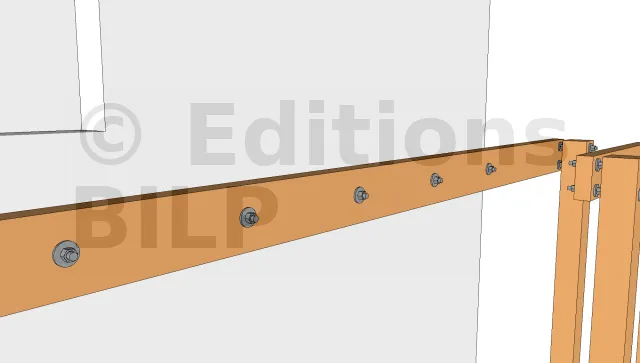

Ancrage des poutres à la façade

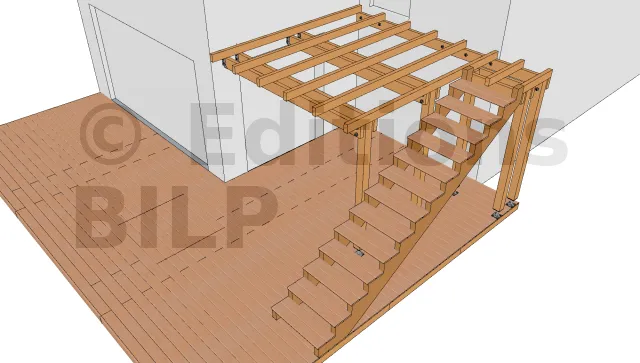

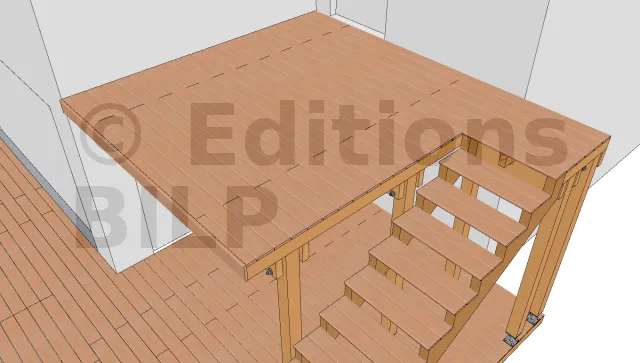

Vue de l’escalier et des solives au dessus des poutres

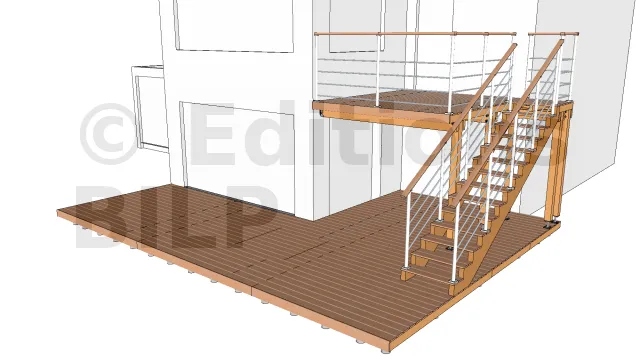

Vue du platelage du première étage avec son bandeau de finition
Comme pour les lames de platelage, elles sont fixées par des vis INOX.

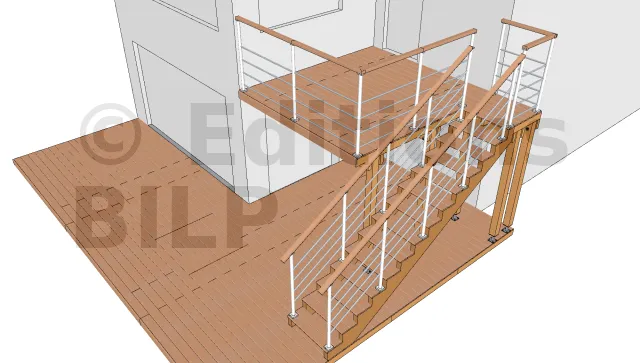

Vue des rambardes
