Voici un petit aperçu des plans de ce projet.

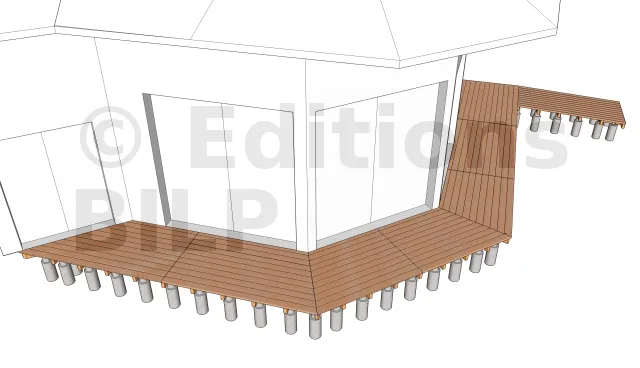

Voici le projet en quelques images :

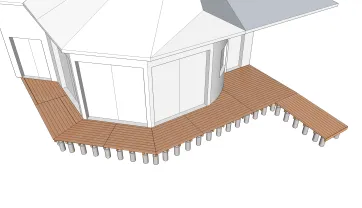

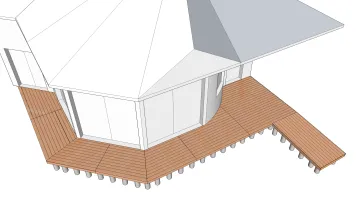

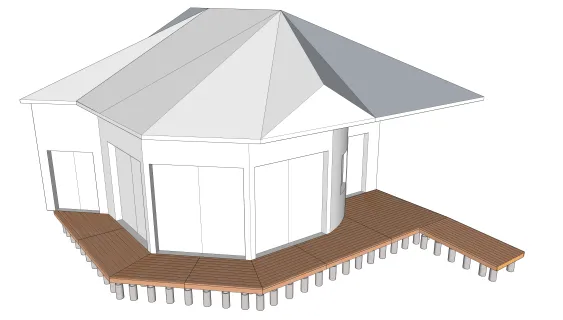

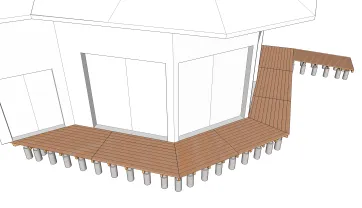

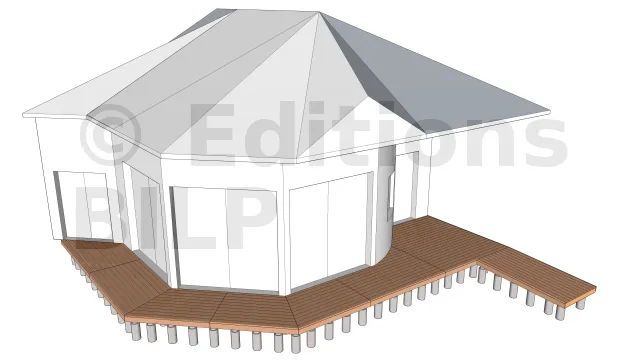

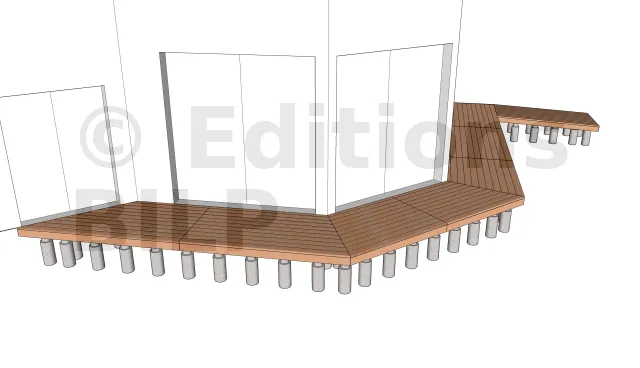

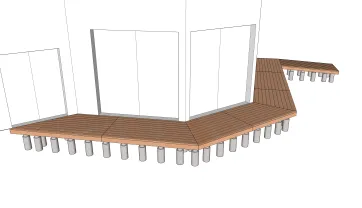

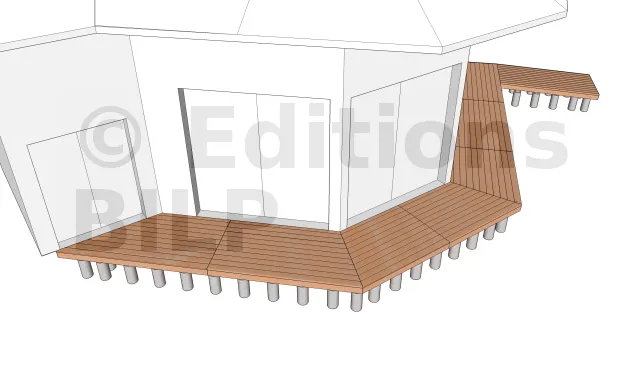

Vue en perspective 1

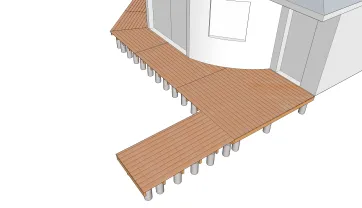

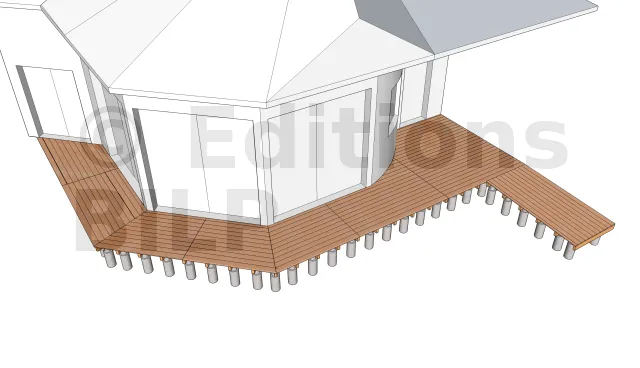

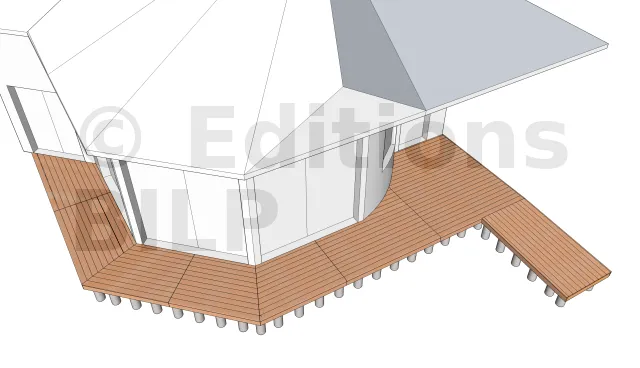

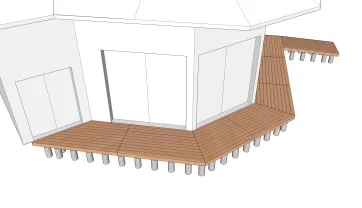

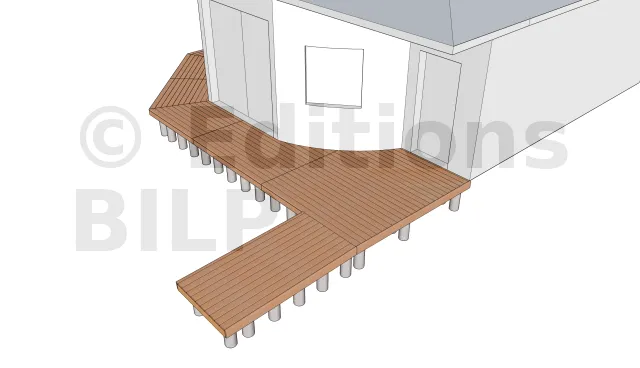

Vue en perspective 2
Vue de haut

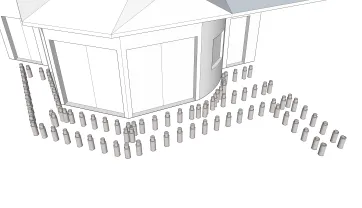

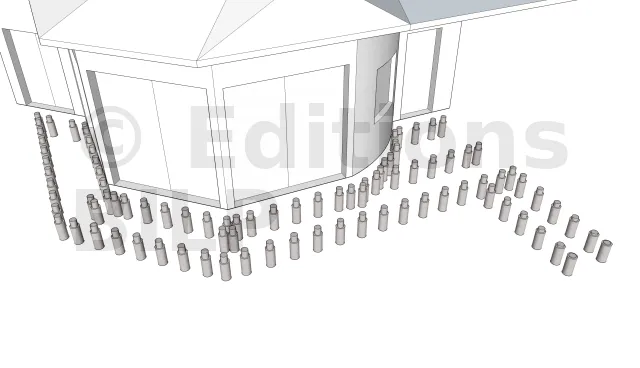

La répartition des plots en béton
La répartition des plots maçonnés est obtenue après avoir dimensionné les pièces de la terrasse notamment l’entraxe maximum entre les supports et la portée des lambourdes.

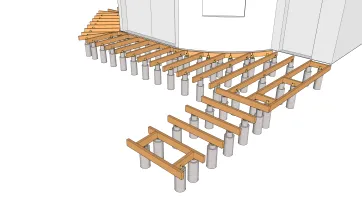

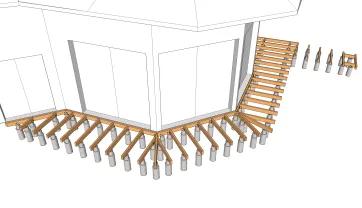

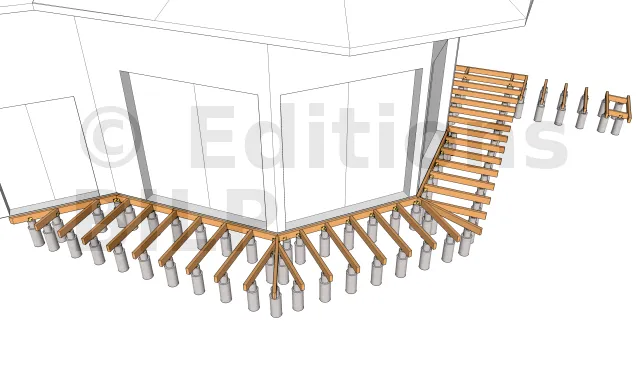

La disposition des lambourdes sur les plots en béton 1
Après avoir dimensionné correctement les lambourdes, on les fixe sur les plots maçonnés.

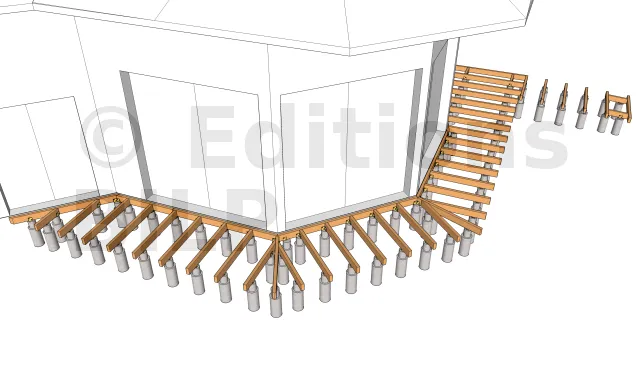

La disposition des lambourdes sur les plots en béton 2
Il existe plusieurs méthodes pour la fixation des lambourdes sur les plots. Il faut prendre plusieurs paramètres en compte.
Ainsi, vous pouvez avoir recours à des pieds de poteaux réglables vario, des chevilles à frapper en disposant quelques cales PVC sous les lambourdes, des tiges filetées que l’on scelle dans le béton encore frais avec un écrou + rondelle, des connecteurs plats métalliques ou des vis MULTI-MONTI TimberConnect que l’on fixe par le dessus.

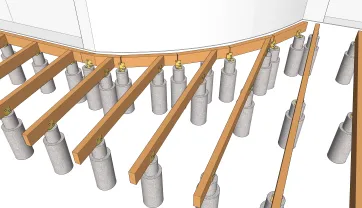

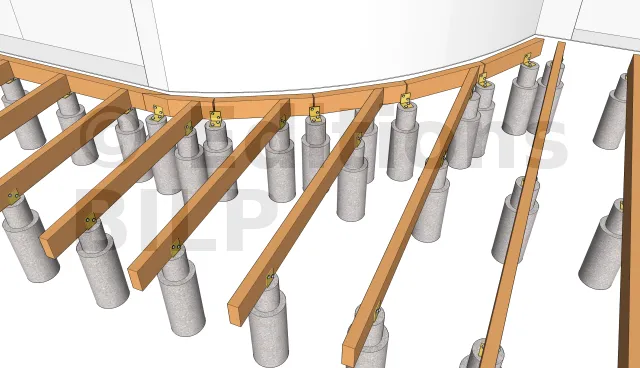

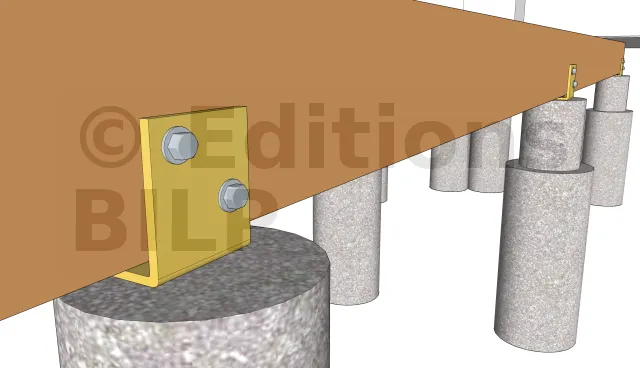

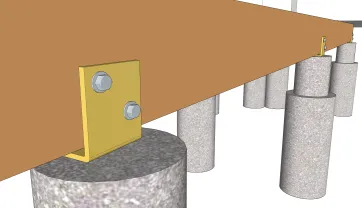

La fixation des lambourdes sur les plots en beton
Pour ce projet, la fixation des lambourdes aux plots s’est faite grâce à des équerres renforcées d’épaisseur 3mm. Pour ce faire, l’équerre est fixée aux plots avec des vis d’ancrage à tête hexagonale et aux lambourdes avec des vis spéciales connecteurs ou un tirefond.

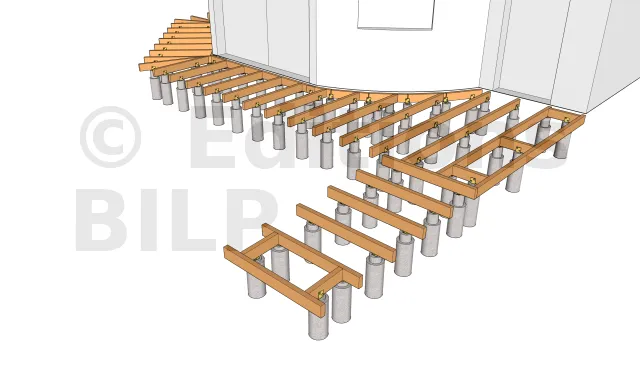

La pose des lambourdes pour le traitement des angles

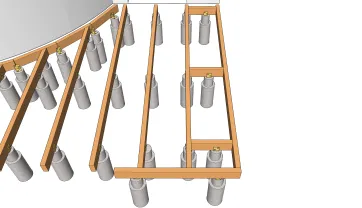

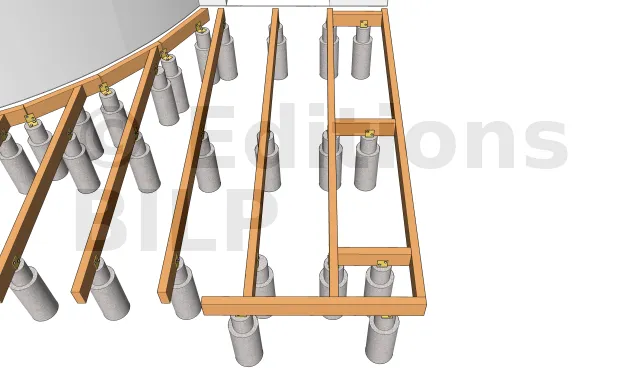

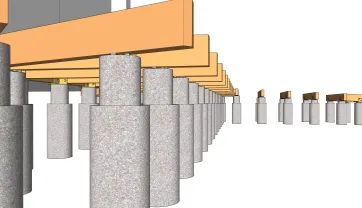

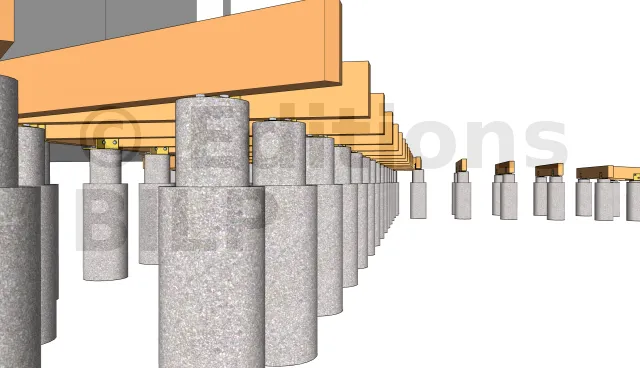

La création du porte à faux 1
Pour dissimuler au maximum les plots et donner un côté aérien à la terrasse, nous avons décalé vers l’intérieur les plots périphériques d’une vingtaine de centimètres. Par la suite, des entretoises seront mises en place au-dessus des plots pour soutenir les solives à l’extrémité.
Les entretoises sont fixées aux solives avec des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.
La création du porte à faux 2

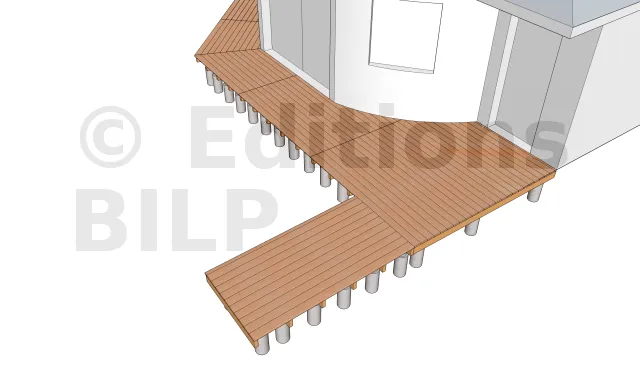

Vue des lames de platelage 1
Pour le choix des fixations, vous pouvez utiliser soit des fixations invisibles, soit des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.

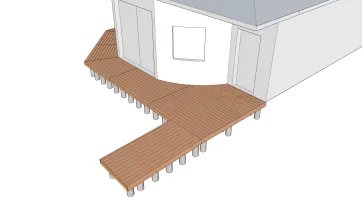

Vue des lames de platelage 2
Vue des lames de platelage 3

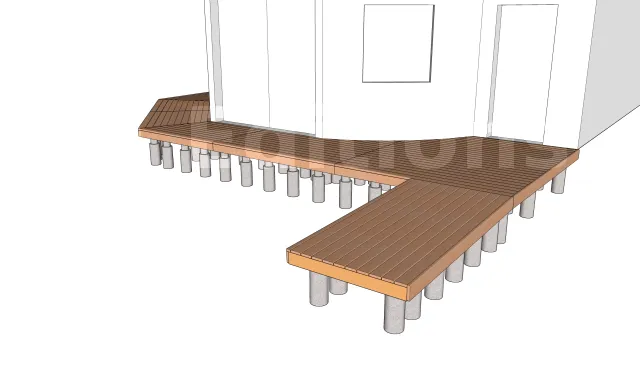

Vue des bandeaux de finition 1
Comme pour les lames de platelage, les bandeaux de finition sont fixées par des vis INOX.
Vue des bandeaux de finition 2
