Terrasse en bois avec une structure mixte autour d’une piscine rectangulaire Christine C.

Bruno Caillard

Cette magnifique et très spacieuse terrasse en bois relie directement une habitation existante à une piscine. De plus, elle permet de s’y détendre tout en profitant de la piscine. N’ayant pas tous le même niveau de platelage, elle présente une structure mixte. De ce fait,la terrasse accolée à l’habitation a été réalisée sur plots plastique réglables et des panneaux de caillebotis posé au ras du sol. Par contre, la terrasse de la piscine est sur pilotis reposant sur des plots en béton.
Voici un petit aperçu des plans de ce projet.

Voici le projet en quelques images :

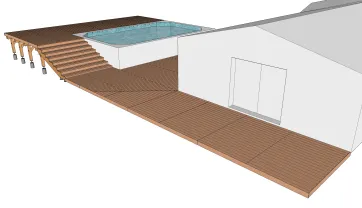

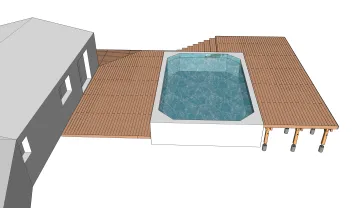

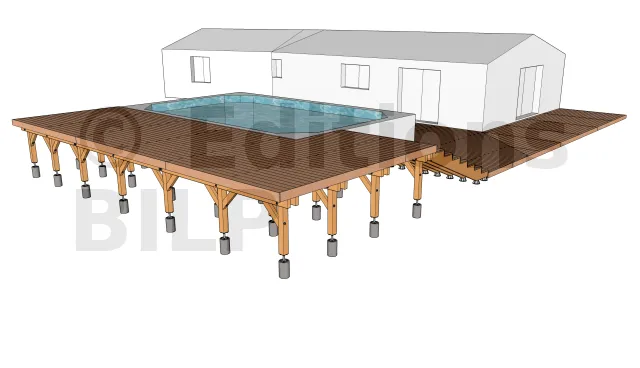

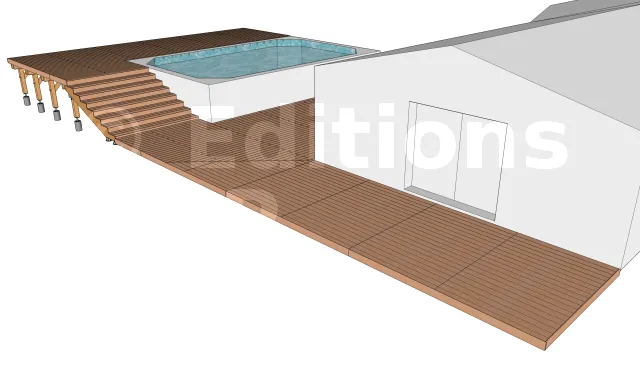

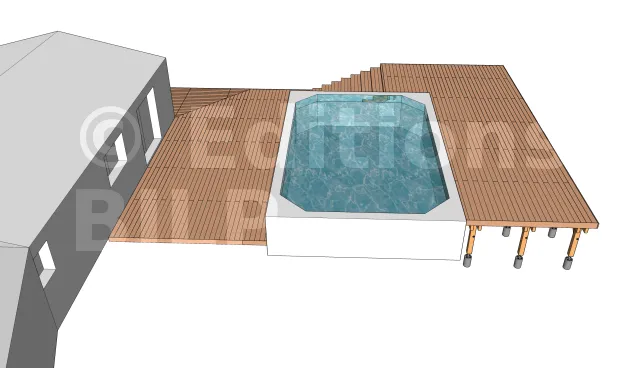

Vue en perspective 1

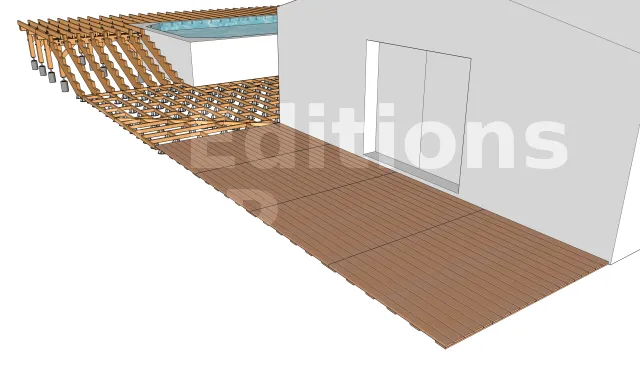

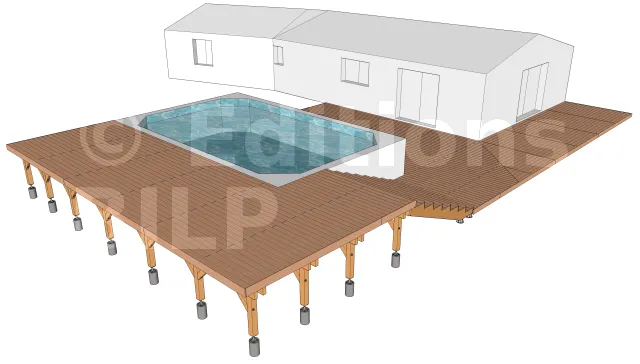

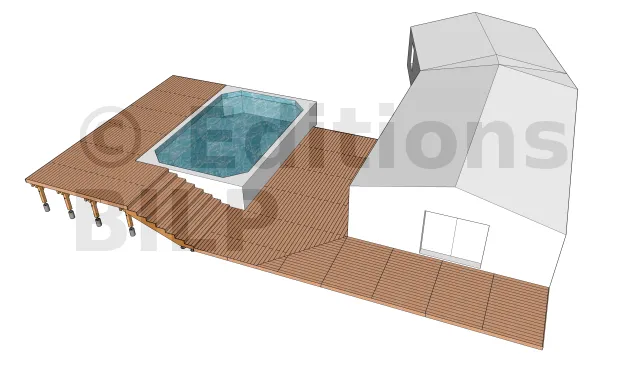

Vue en perspective 2

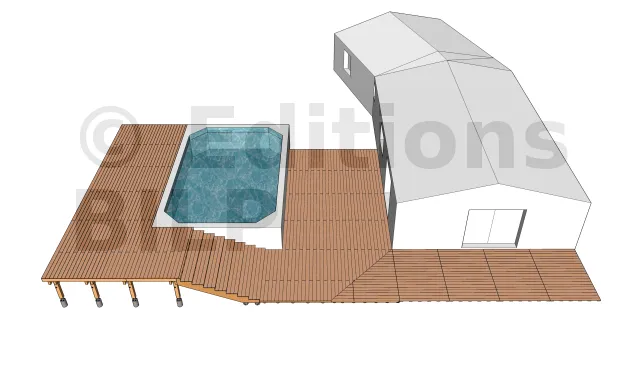

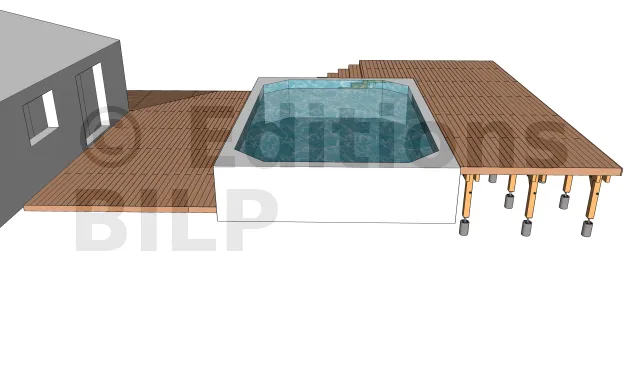

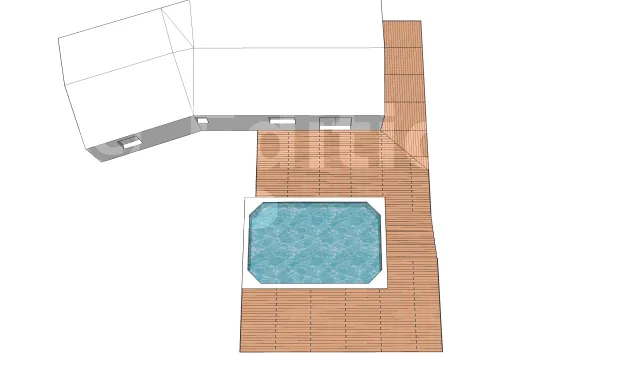

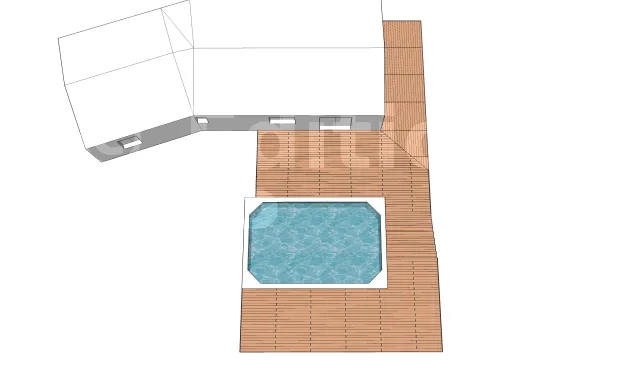

Vue de haut

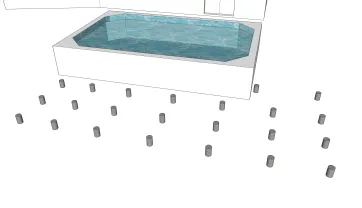

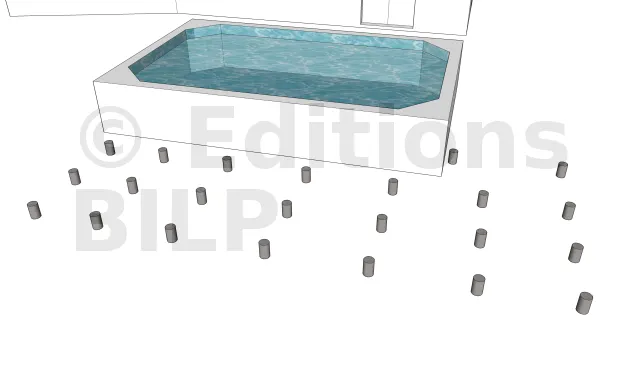

La réalisation des plots en béton
La mise en œuvre débute par la mise en place des plots en béton servant d’appuis aux poteaux. On détermine leurs emplacements en dimensionnant les éléments de la structure de la terrasse notamment l’entraxe maximum entre les supports, la section et la portée des solives, des poutres porteuses et des poteaux.

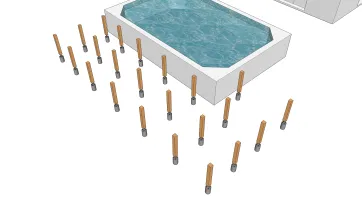

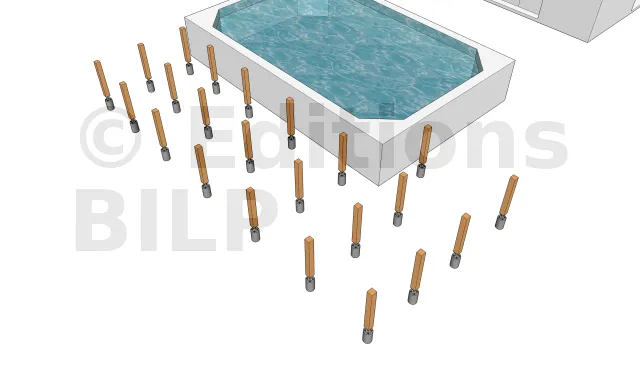

L’installation des poteaux
La mise en place des poteaux sur les plots doit commencer dans les angles car ce sont ces derniers qui serviront d’aboutages aux poutres porteuses et d’appuis aux extrémités.

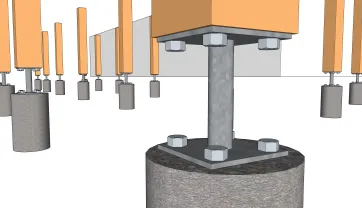

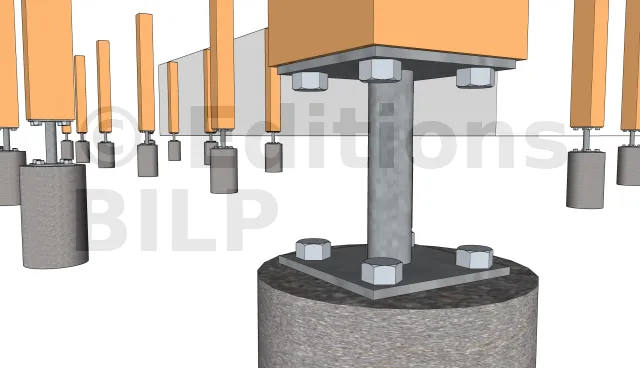

Détails des fixations des poteaux
La fixation des poteaux sur les plots en béton est réalisée avec des pieds de poteau. Pour ce projet, nous avons utilisé des pieds de poteau fixes classiques. Ils sont fixés au poteau avec des tirefonds et aux plots en béton soit par des goujons d’ancrages, soit par scellement chimique des tiges filetées que l’on serre avec des écrous et des rondelles.

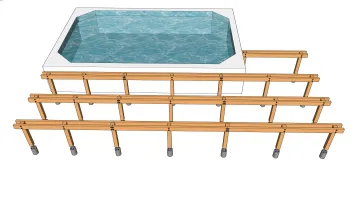

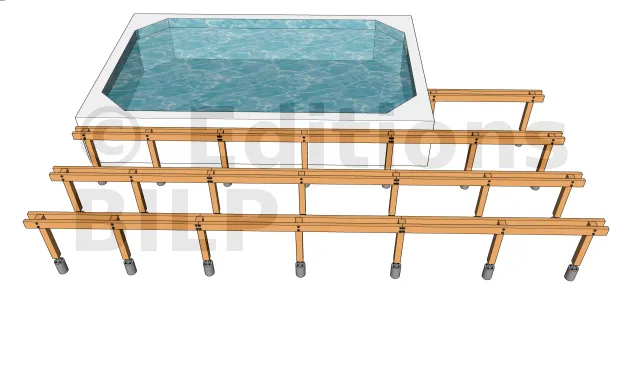

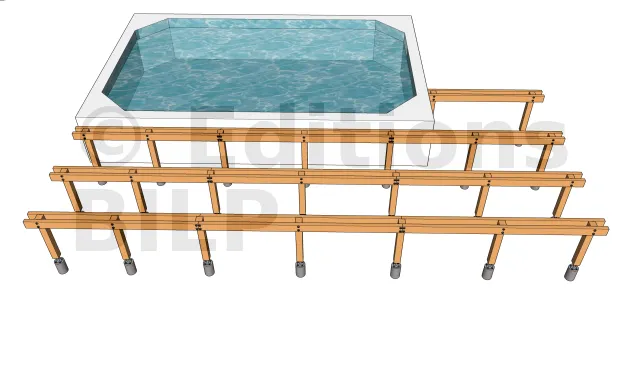

La pose des poutres porteuses

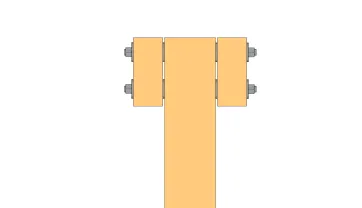

Vue en détail de l’assemblage poteau-poutre
Afin de ne pas accélérer le pourrissement du bois, il est nécessaire de créer une ventilation et éviter la stagnation de l’eau entre la poutre et le poteau en y créant un petit espace de 5 à 10 mm grâce à des cales larges à charge lourde, des rondelles ou des écrous.

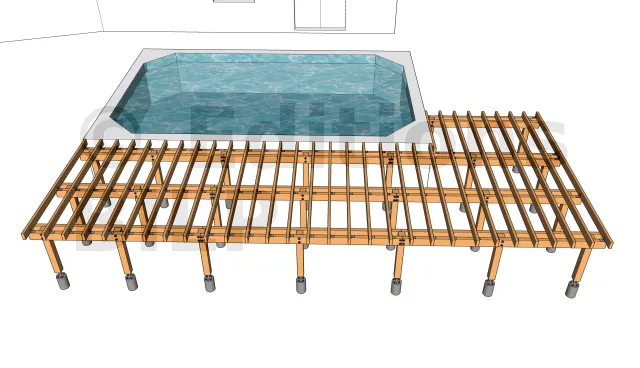

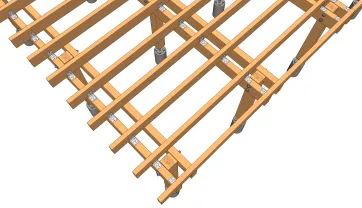

La pose des solives

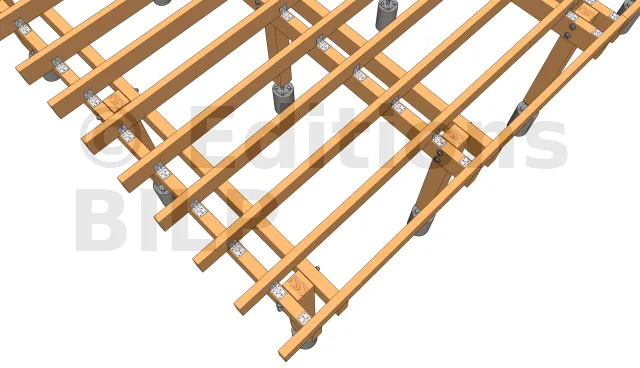

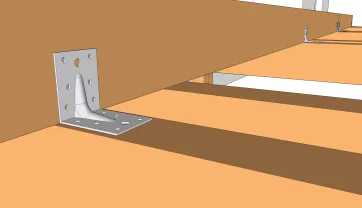

Détails des fixations des solives
Pour la fixation de la solive, vous avez deux possibilités. La première est d’avoir recours à des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs. La deuxième est l’utilisation des vis CombiConnect où la fixation se fait par le dessus.

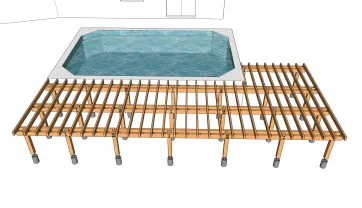

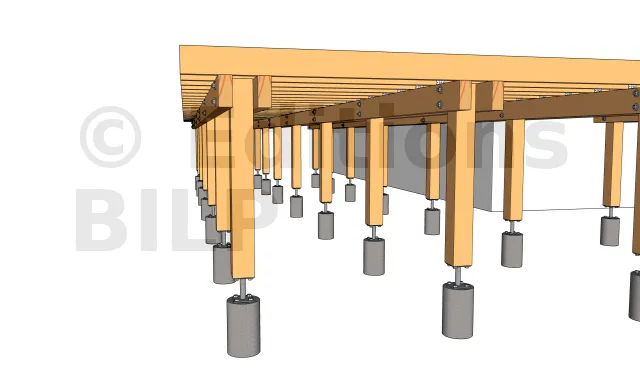

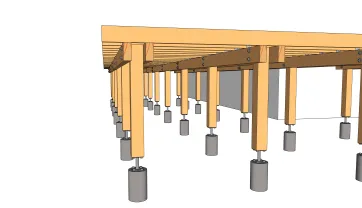

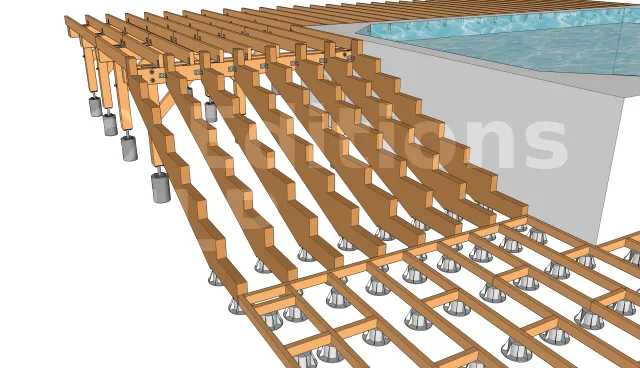

La création du porte à faux 1
La réalisation d’une porte à faux permet de donner un aspect aérien à la terrasse et dissimuler au maximum les poteaux. Pour ce faire, ces derniers ont été décalés vers l’intérieur d’une trentaine de centimètres par rapport aux extrémités de la terrasse.

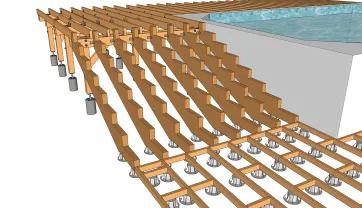

La création de la porte à faux 2

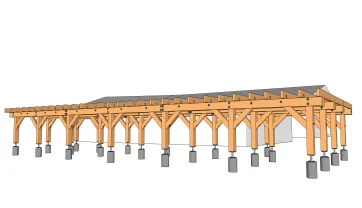

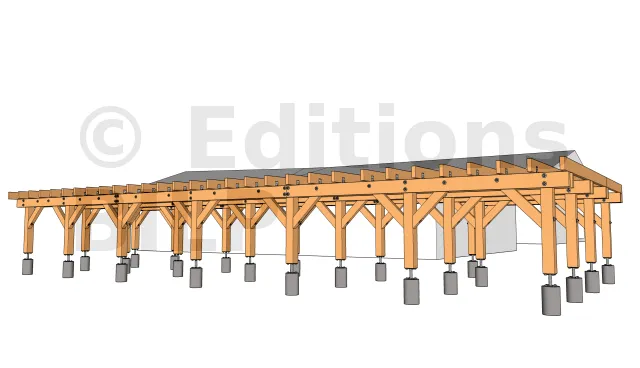

La pose des contreventements
La mise en place des jambes de force permet de rigidifier l’ensemble.

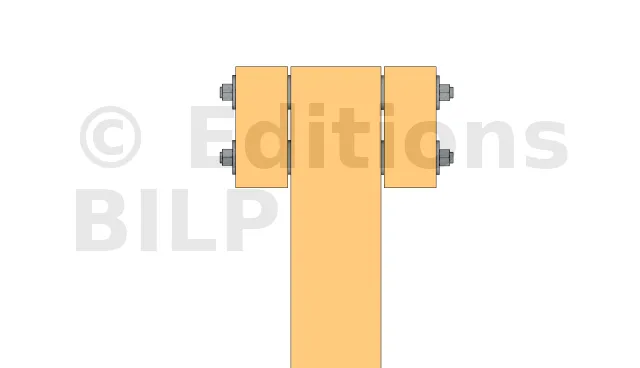

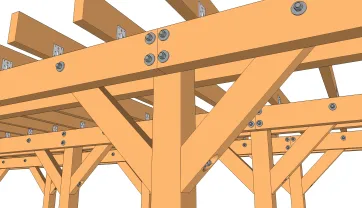

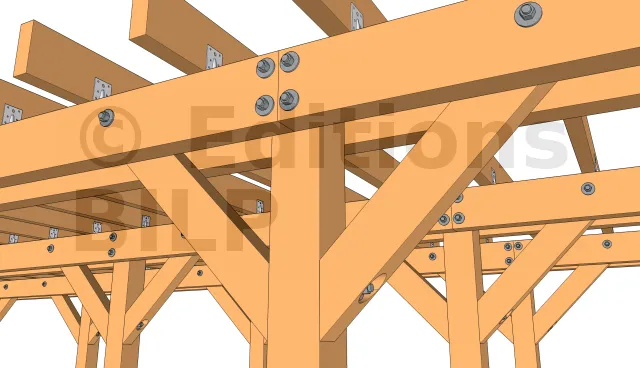

Détails des fixations des contreventements
Les contreventements sont fixés avec des tiges filetées, des écrous et des rondelles de charpente. Pour un meilleur esthétisme, les écrous sont dissimulés dans un trou borgne que l’on usine avec une mèche plate.

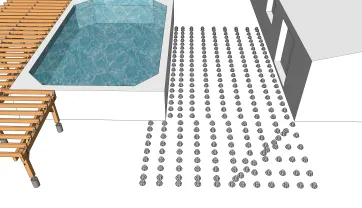

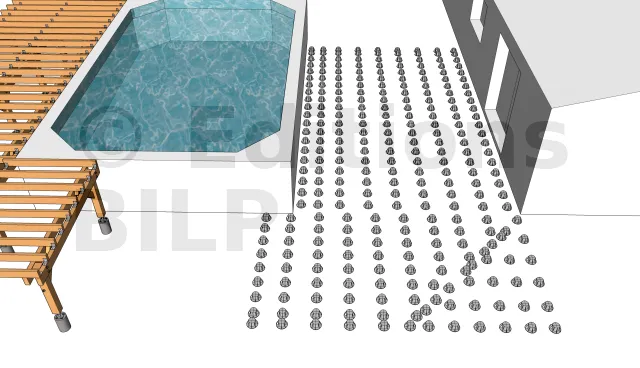

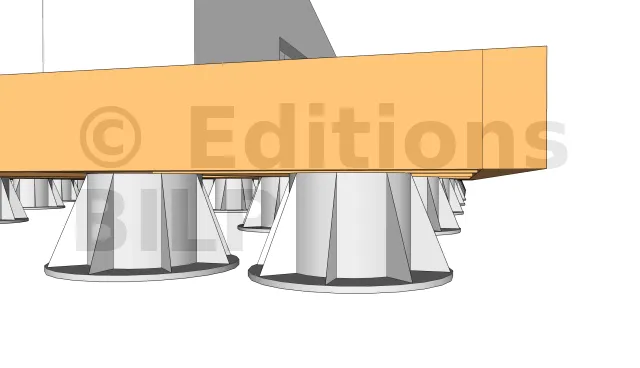

La pose des plots PVC
La hauteur de seuil étant entre 11 et 30 cm, nous avons opté pour une pose sur plots plastique réglables étant donné que sa mise en œuvre n’est pas très compliquée.

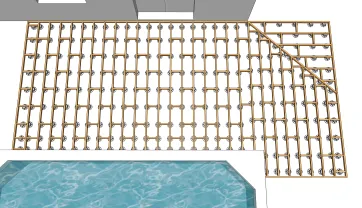

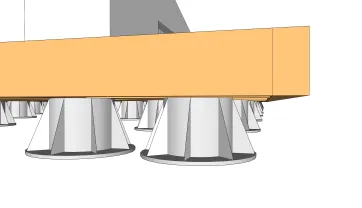

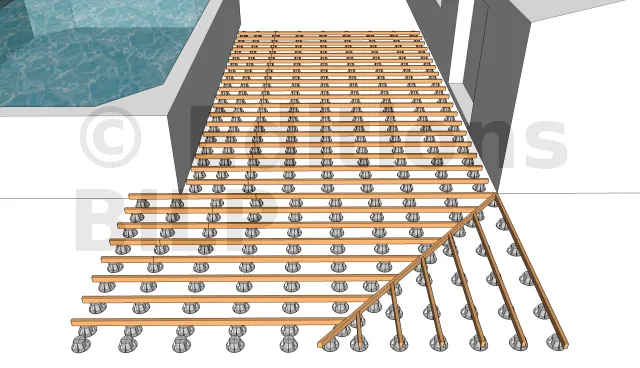

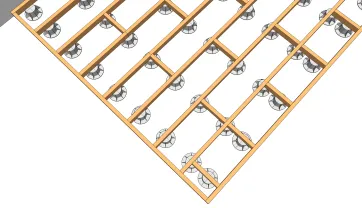

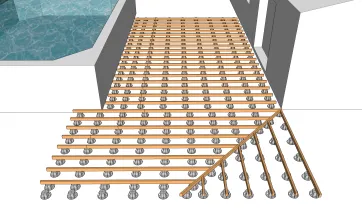

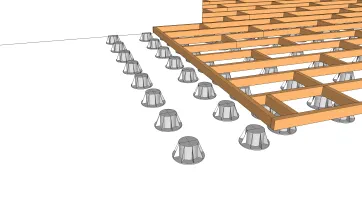

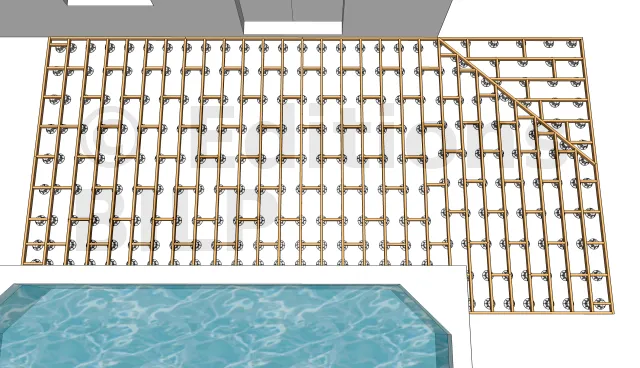

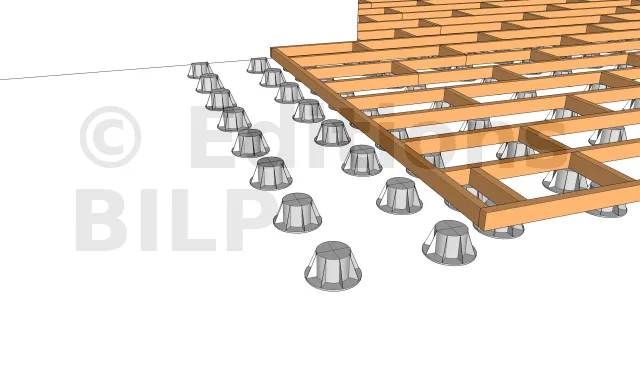

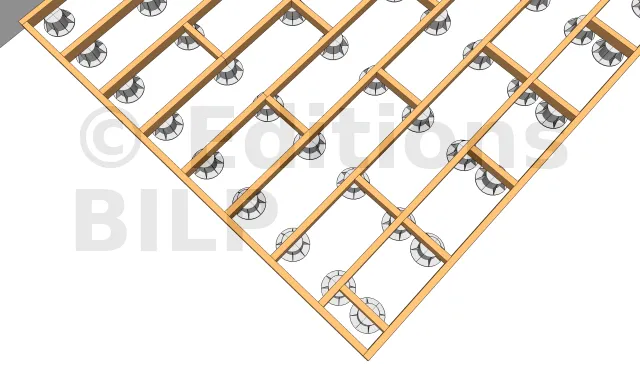

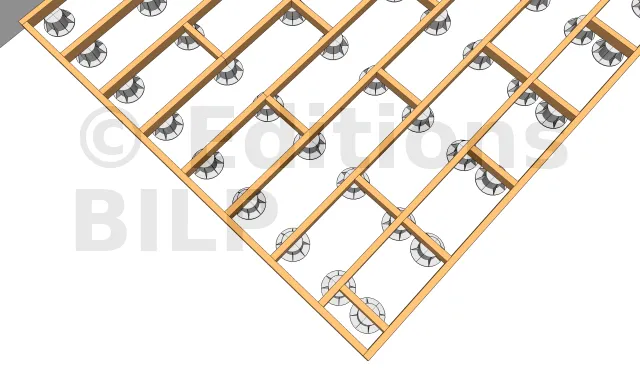

La disposition des lambourdes sur les plots
Vue des entretoises
Les entretoises permettent de maintenir un écart régulier entre les lambourdes.
La création de la porte à faux 1
Pour la création de la porte à faux, les plots en PVC périphériques ont été décalés vers l’intérieur. Il est donc nécessaire d’y intercaler des entretoises pour la fixation des lambourdes périphériques. Elles peuvent être fixées par des équerres que l’on fixe par la suite par des vis ou des tirefonds. Elles peuvent être également fixées avec des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.


La création de la porte à faux 2
La pose des plots PVC pour l’escalier
La réalisation de l’escalier débute par la mise en place de ses supports.
La mise en place des crémaillères de l’escalier

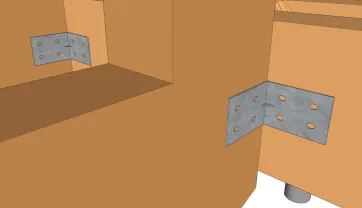

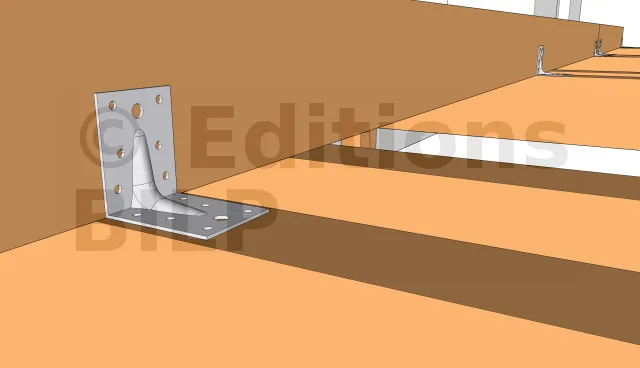

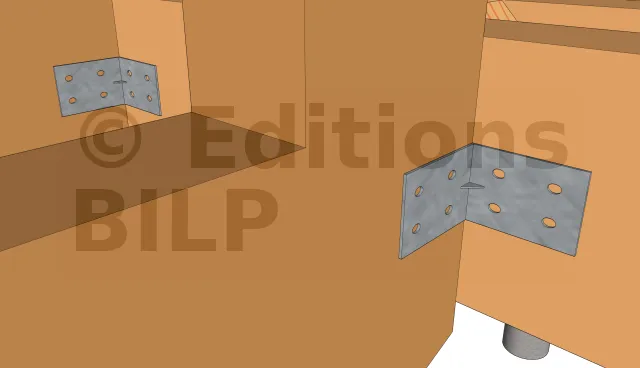

Détails des fixations de l’escalier
La fixation des crémaillères aux poutres porteuses s’est faite avec des équerres renforcées qui sont fixées avec des pointes annelées ou des vis connecteurs.

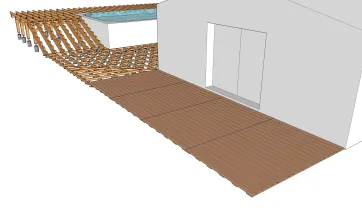

L’installation des caillebotis
Vue des lames de platelage
Pour la pose du reste du platelage vous avez le choix des fixations. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.


Vue des bandeaux de finition 1
Il existe différents types de bandeau de finition selon la hauteur de la structure à dissimuler. Pour ce projet, nous avons opté pour des bandeaux devant. Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.
Vue des bandeaux de finition 2
Vue des bandeaux de finition 3
