Terrasse en bois rectangulaire sur plots réglables Jean François W.

Bruno, lucien.propitech

Cette terrasse a la particularité d’être désolidarisée de l’habitation c’est-à-dire qu’ils sont complètement indépendants. Etant donné que la hauteur de seuil n’est pas très importante, la structure sur plots en PVC a été la solution la mieux appropriée.


Voici un petit aperçu des plans de ce projet.

Voici le projet en quelques images :

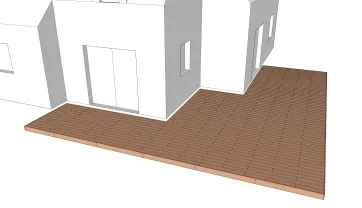

Vue en perspective 1

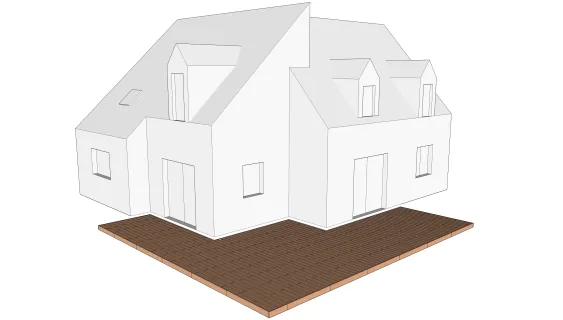

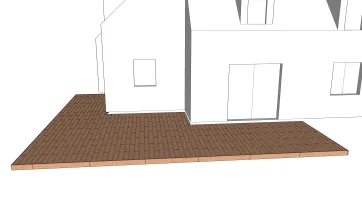

Vue en perspective 2

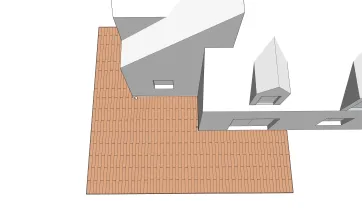

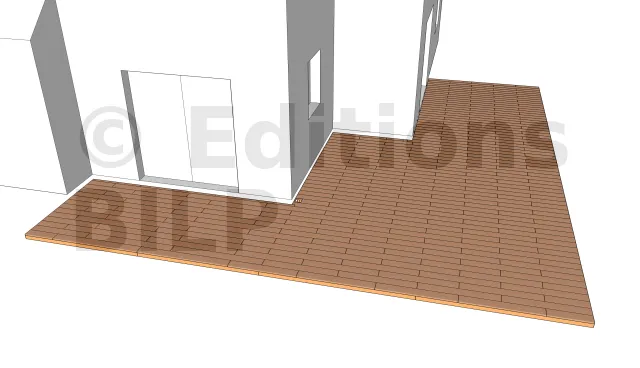

Vue de haut

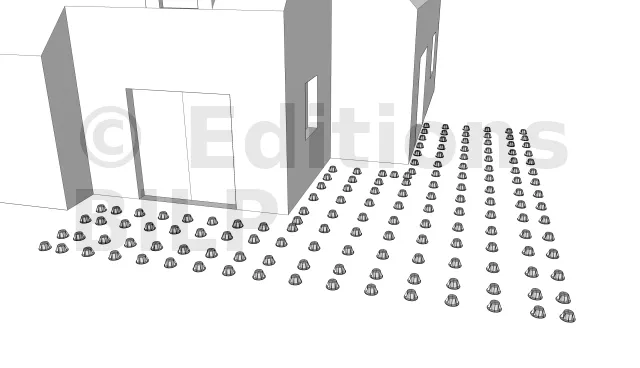

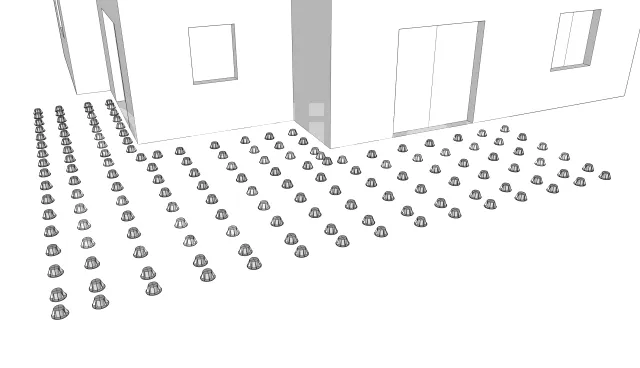

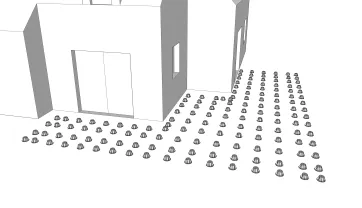

La mise en place des plots en PVC 1
Avec une hauteur de seuil entre 11 et 30 cm, on a opté pour la pose sur plots plastique réglables. De plus sa mise en oeuvre est assez simple.

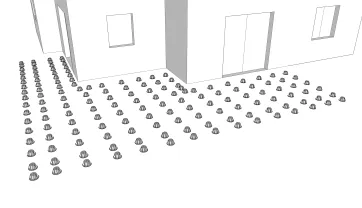

La mise en place des plots en PVC 2

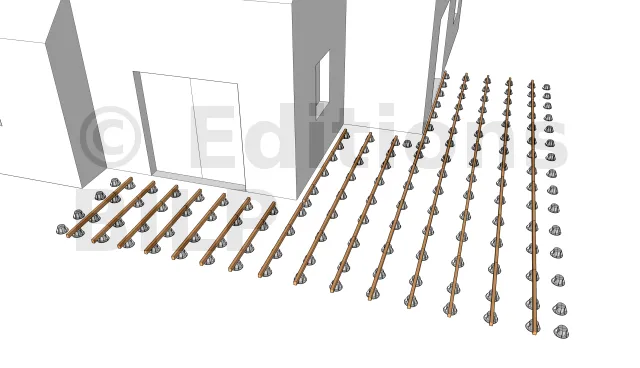

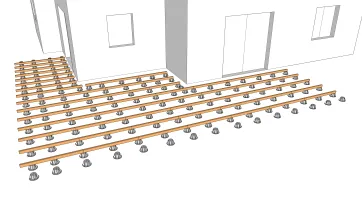

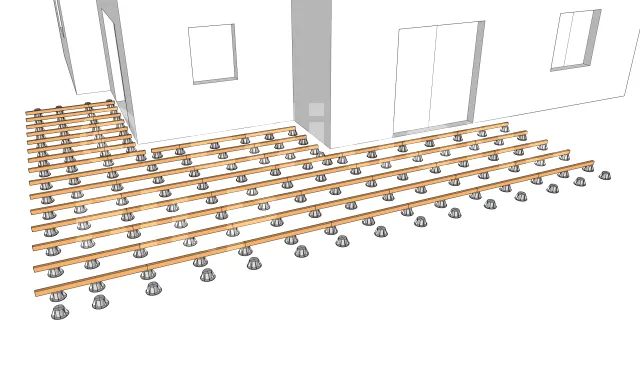

La disposition des lambourdes sur les plots en PVC 1
La fixation des lambourdes sur les plots en PVC se fait par l’intermédiaire de vis bois.


La disposition des lambourdes sur les plots en PVC 2

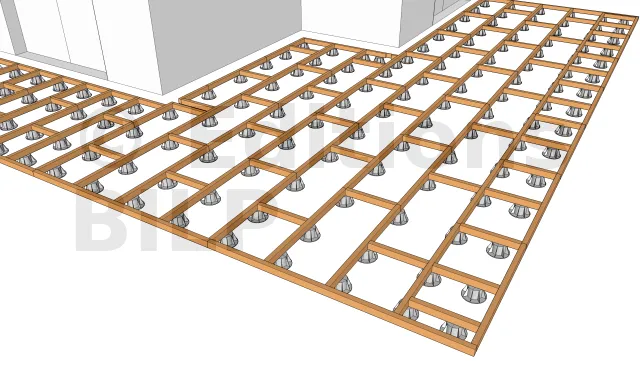

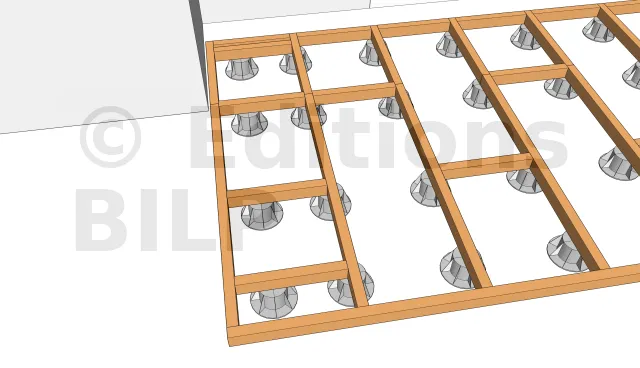

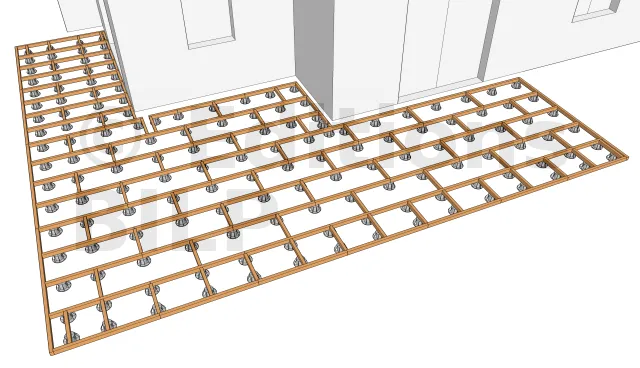

Vue des entretoises 1

Généralement les entretoises ont pour but de relier deux éléments avec un écartement fixe. Mais dans notre cas, elle nous permet également de placer les plots de bordure un peu plus vers l’intérieur de la terrasse afin de faciliter la pose des bandeaux de finition.

Les entretoises peuvent être fixées au lambourdes par des équerres que l’on fixe par la suite par des vis ou des tirefonds.

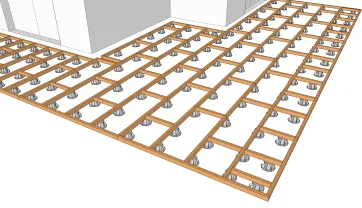

Vue des entretoises 2
Les entretoises peuvent être également fixées aux lambourdes avec des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.

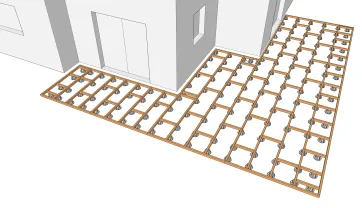

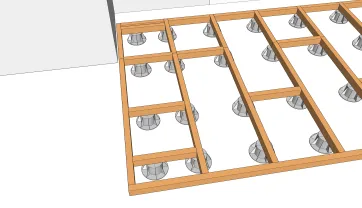

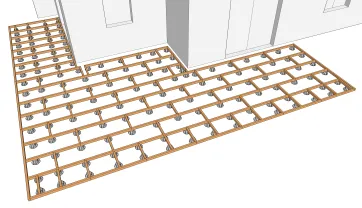

La création du porte à faux 1
Dans le but de dissimuler au maximum les plots et donner un côté aérien à la terrasse, il est nécessaire de décaler vers l’intérieur les plots périphériques d’une vingtaine de centimètres. C’est la raison pour laquelle des entretoises ont été mises en place au-dessus de chaque plot périphérique pour soutenir les lambourdes à l’extrémité.

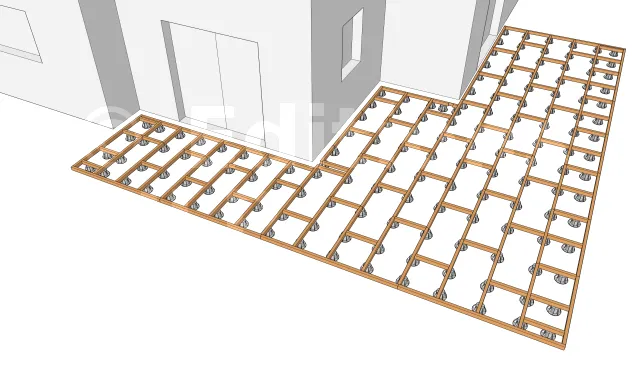

La création du porte à faux 2

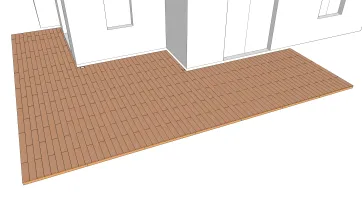

Vue des lames de platelage 1
Pour le choix des fixations, vous pouvez utiliser soit des fixations invisibles, soit des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.


Vue des lames de platelage 2

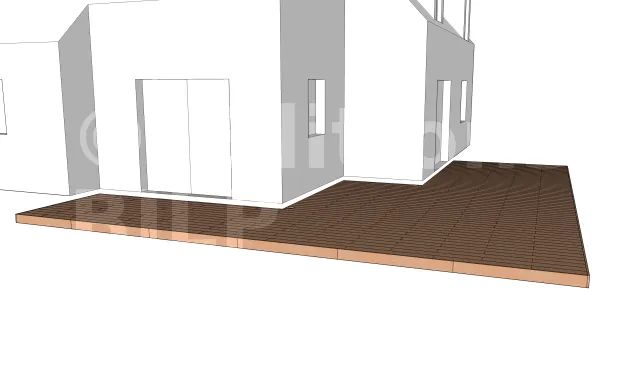

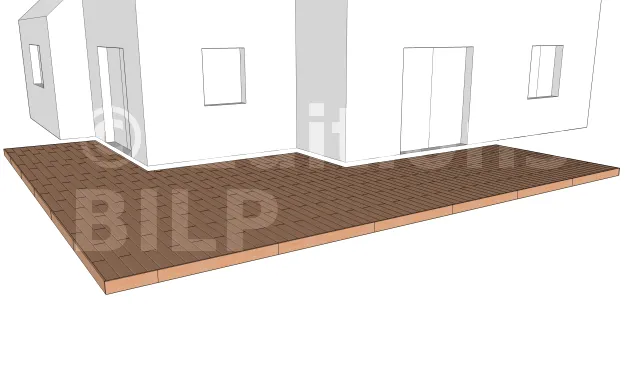

Vue des bandeaux de finition 1
Comme pour les lames de platelage, elles sont fixées par des vis INOX.
Vue des bandeaux de finition 2
