Voici un petit aperçu des plans de ce projet.
Voici le projet en quelques images :

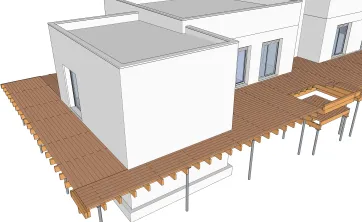

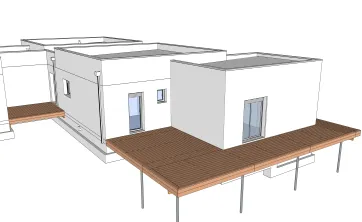

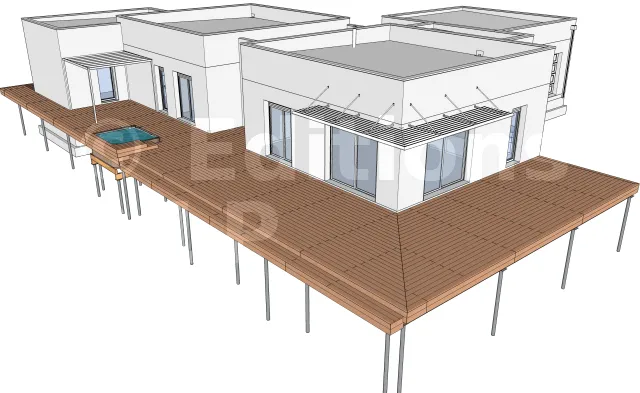

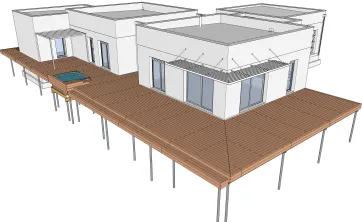

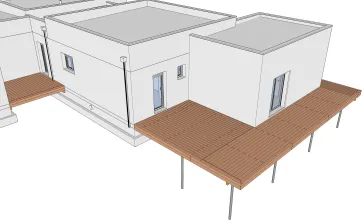

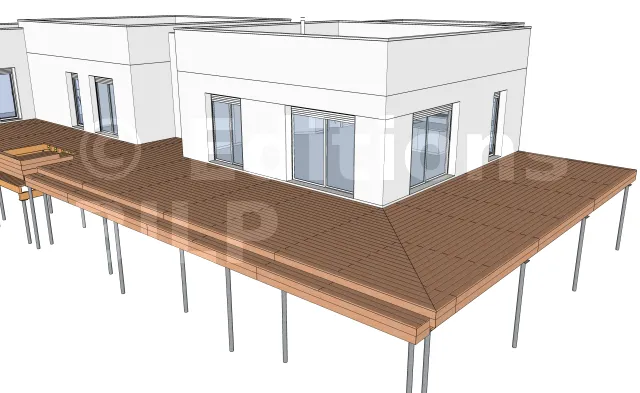

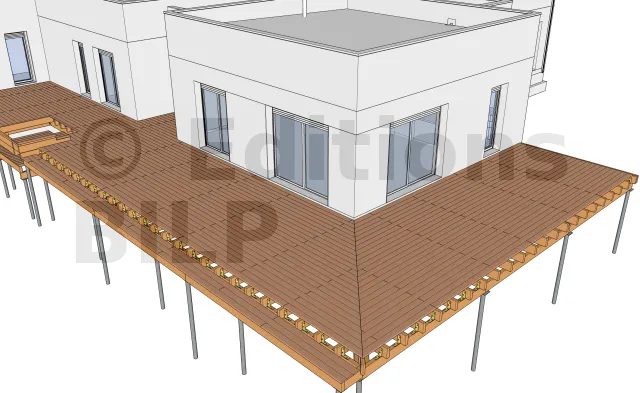

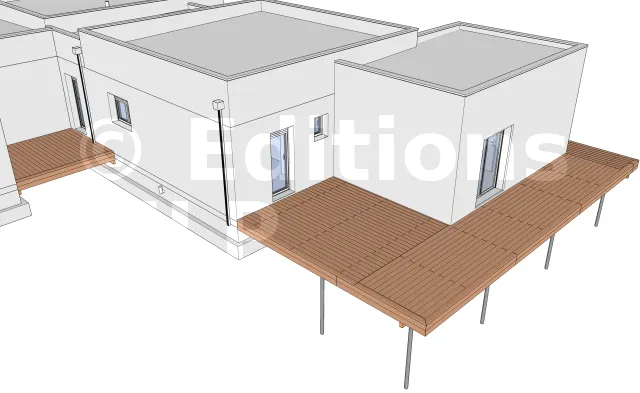

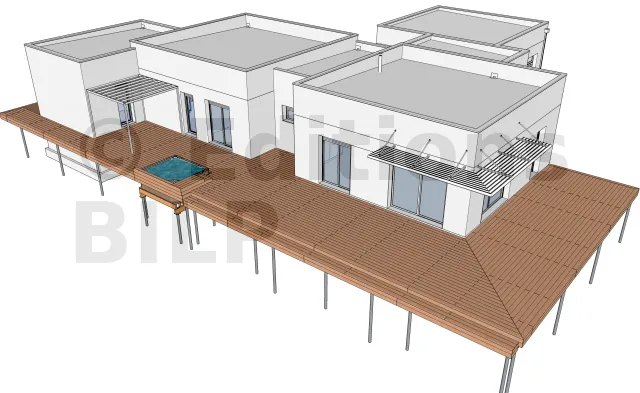

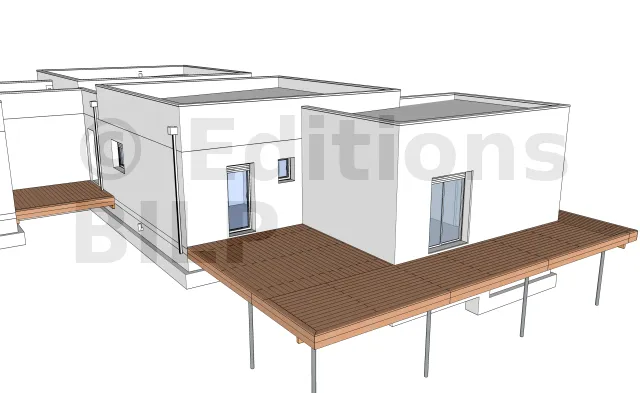

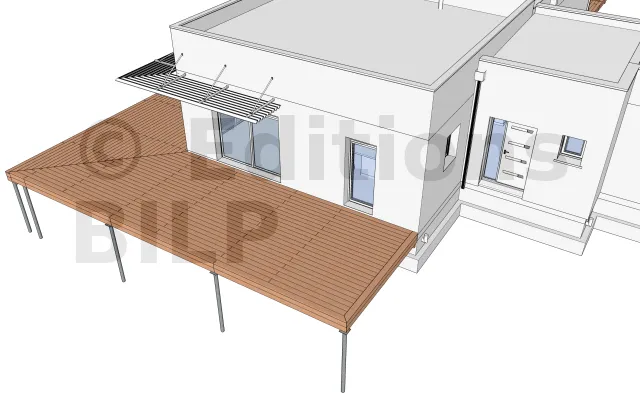

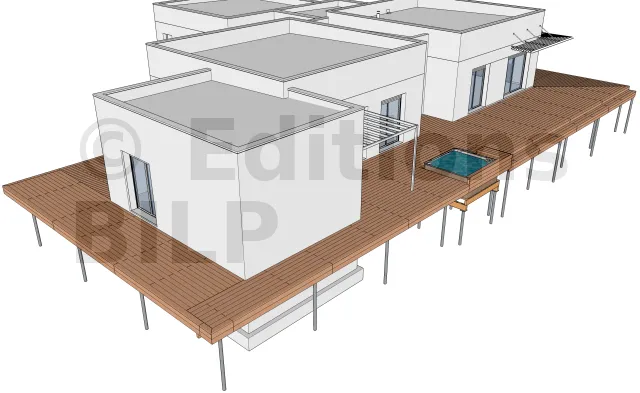

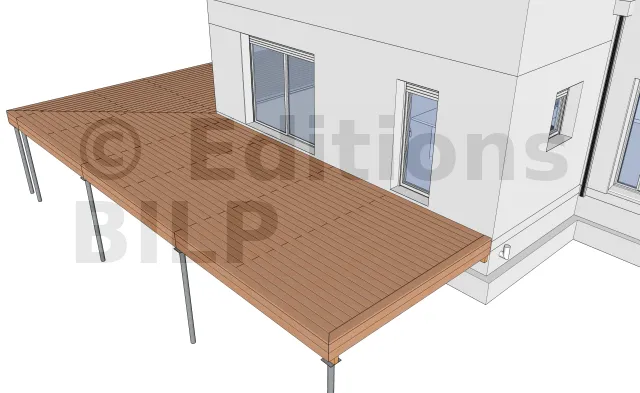

Vue en perspective 1

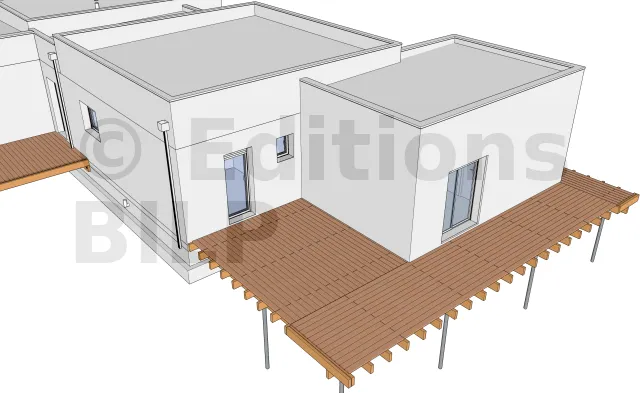

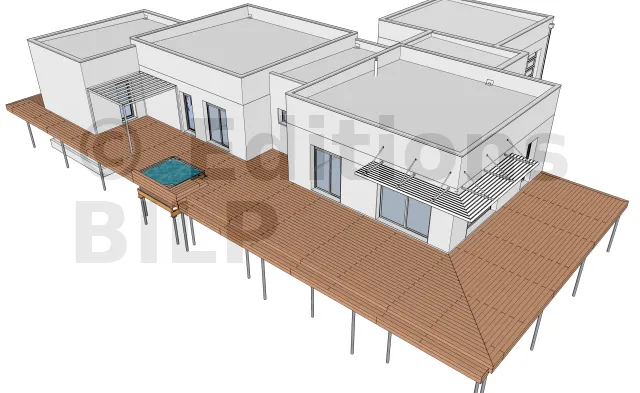

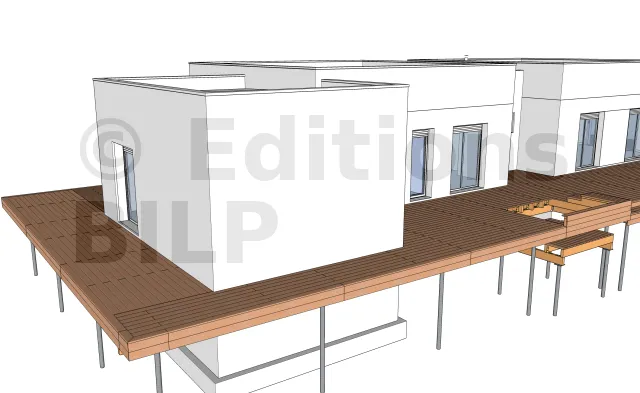

Vue en perspective 2

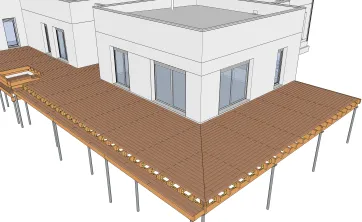

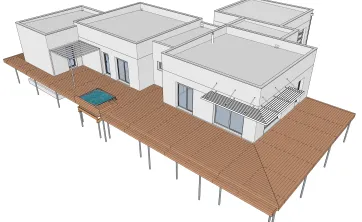

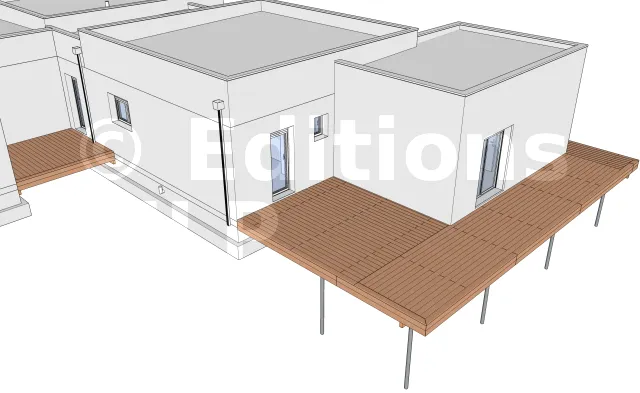

Vue en perspective 3

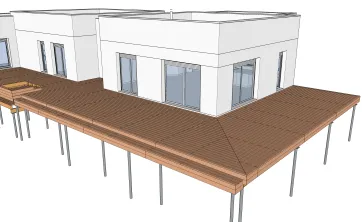

Vue en perspective 4

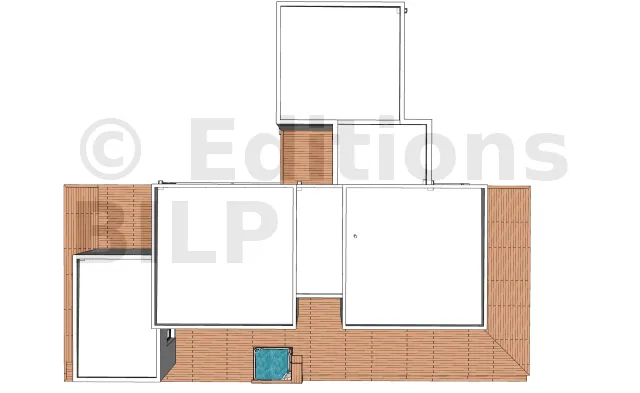

Vue de haut

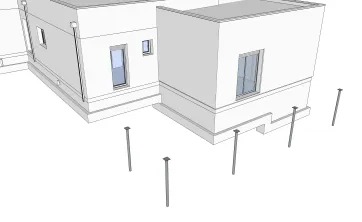

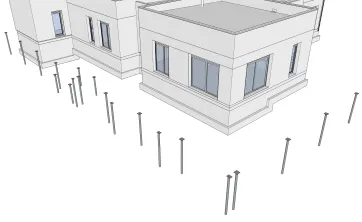

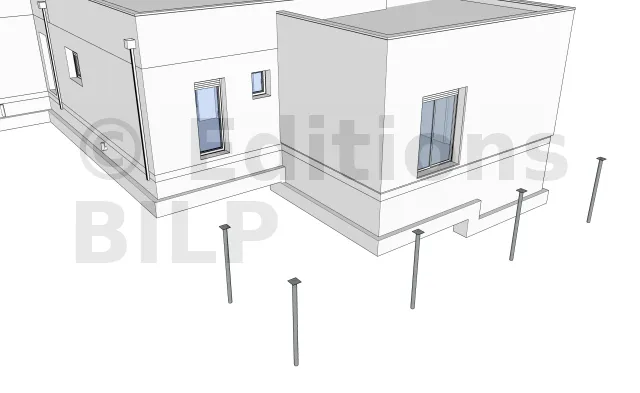

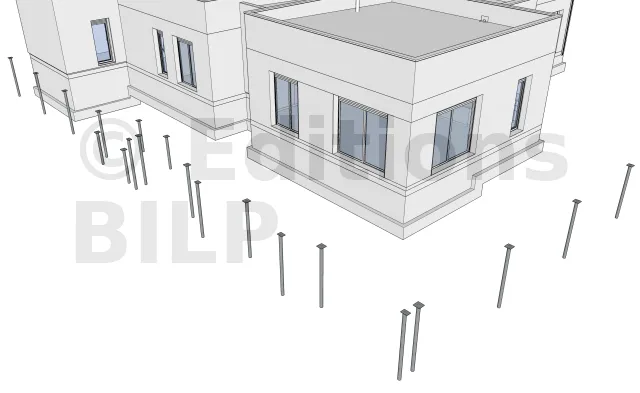

Fixation des poteaux métalliques 1
Fixation des poteaux métalliques 2
L’emplacement des poteaux métalliques est en fonction de la conception et des dimensions des divers éléments constituants la terrasse comme l’entraxe maximum entre les supports, la portée et la section des solives ainsi que la portée des poutres porteuses.

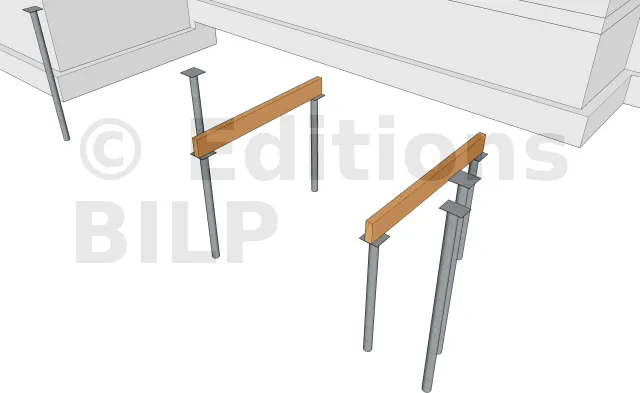

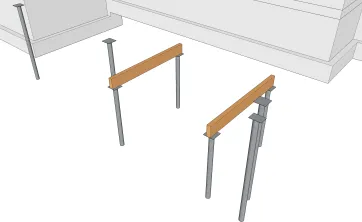

Pose des poutres porteuses du jacuzzi

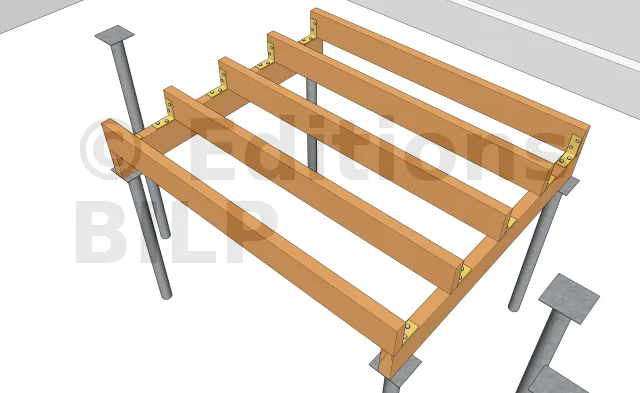

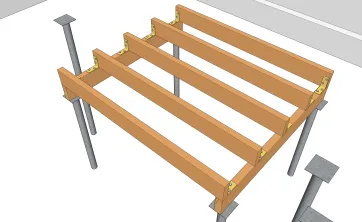

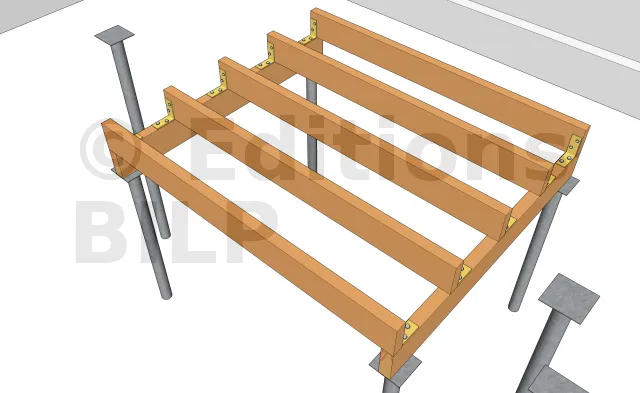

Pose des solives du jacuzzi
Pour la fixation des solives, vous avez deux choix :
Soit avec des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs.
Soit avec des vis CombiConnect qui seront fixées par le dessus des solives.

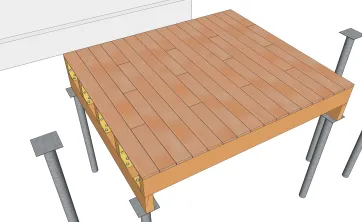

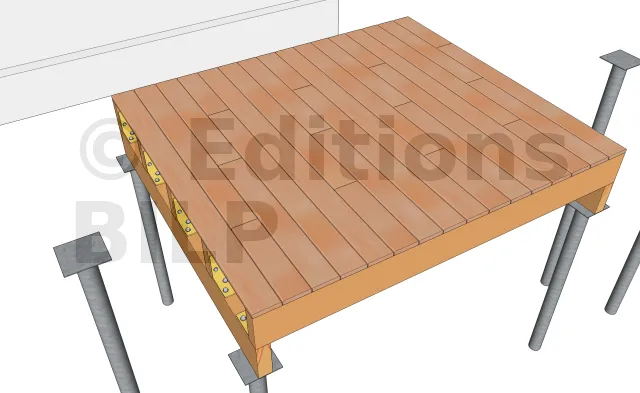

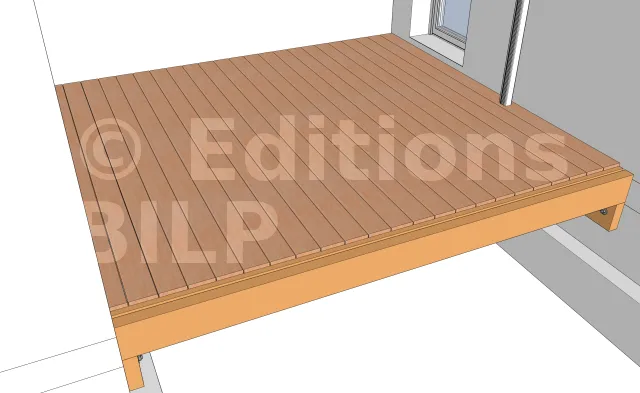

Fixation des lames de platelage du jacuzzi
La fixation des lames sur les solives se fait avec des vis INOX de très grande qualité.

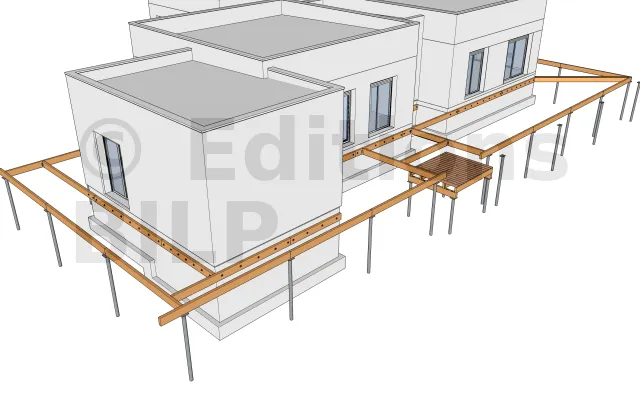

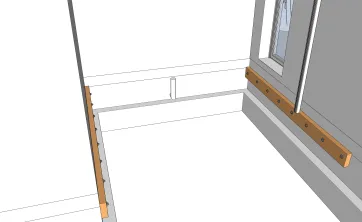

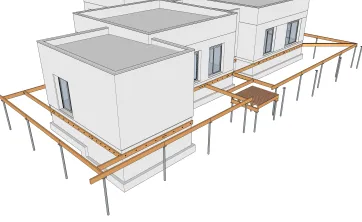

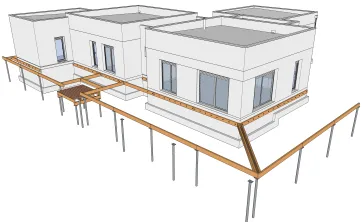

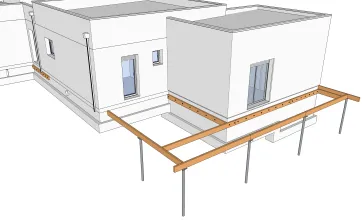

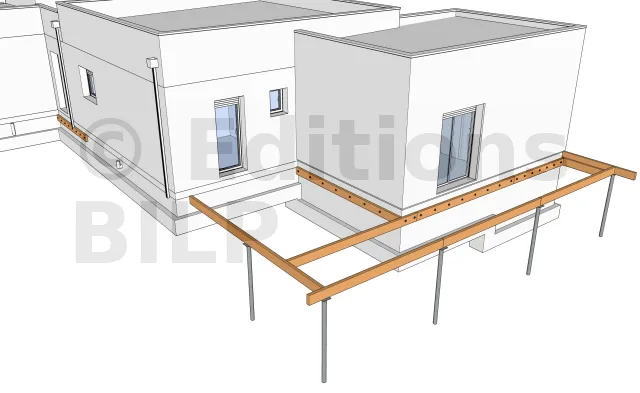

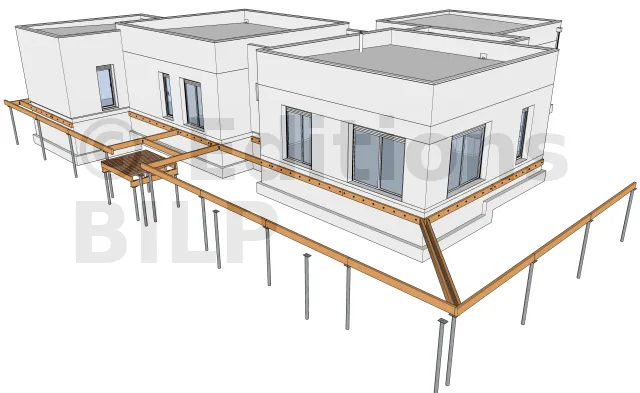

Fixation des poutres porteuses et des poutres muralières 1
Fixation des poutres porteuses et des poutres muralières 2
Fixation des poutres porteuses et des poutres muralières 3

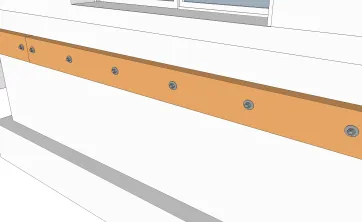

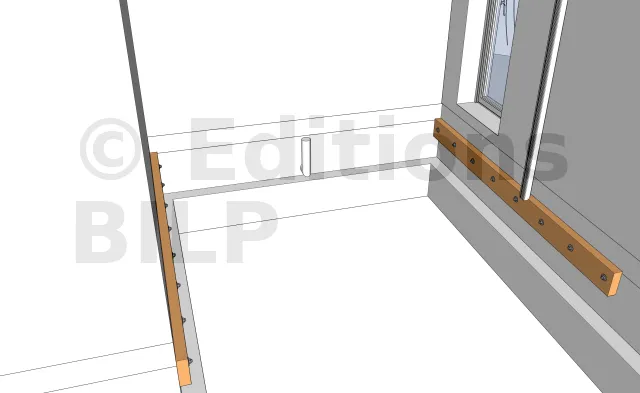

Fixation des poutres muralières

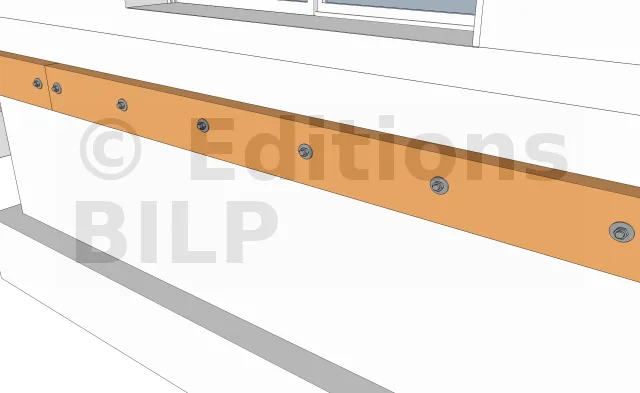

Détails des fixations des poutres muralières
Il y a deux possibilités pour la fixation de la poutre muralière.
Elle peut se faire par scellement chimique des tiges filetées ou par des vis d’ancrage MULTI-MONTI TimberConnect.

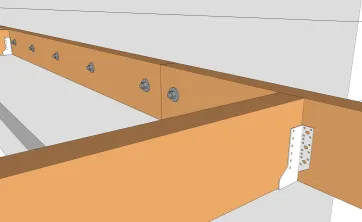

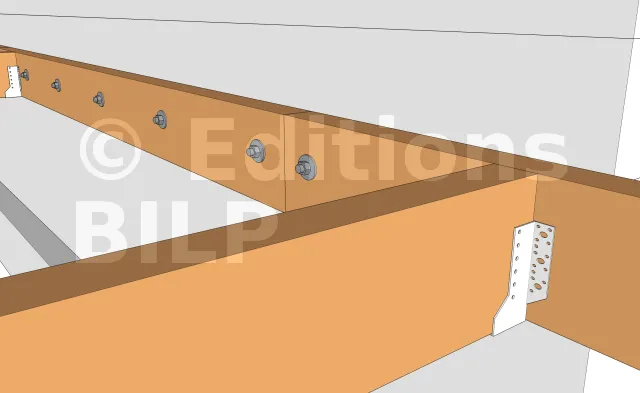

Détails des fixations des poutres porteuses sur la poutre muralière
Pour la fixation des poutres porteuses intermédiaires sur la poutre muralière, nous avons eu recours à des sabots à ailes extérieures qui peuvent être fixés avec des pointes annelées électrozinguées ou des vis pour connecteurs tête Torx.

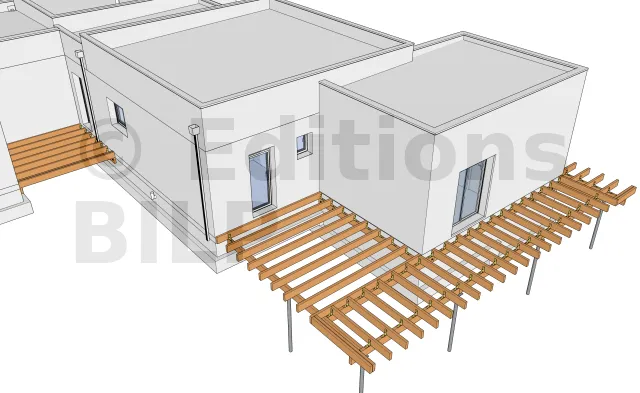

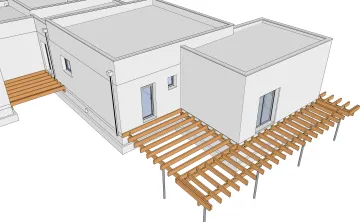

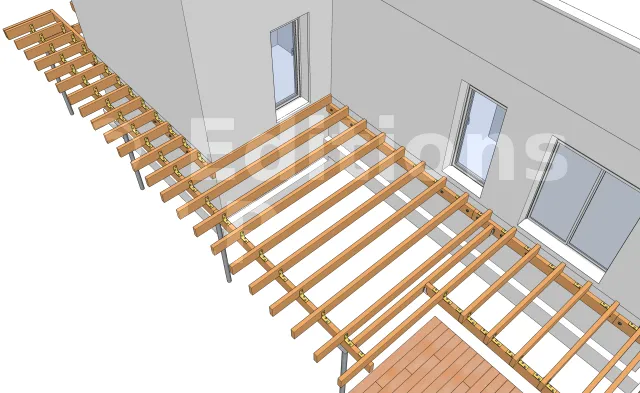

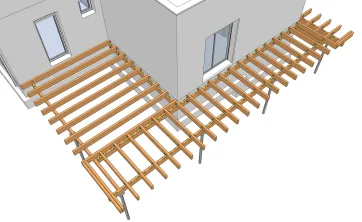

Pose des solives 2
Comme pour les solives du jacuzzi, il existe également deux solutions pour la réalisation de cette fixation.
La première est l’utilisation des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs.
La deuxième est l’emploi des vis CombiConnect qui seront fixées par le dessus de la solive.

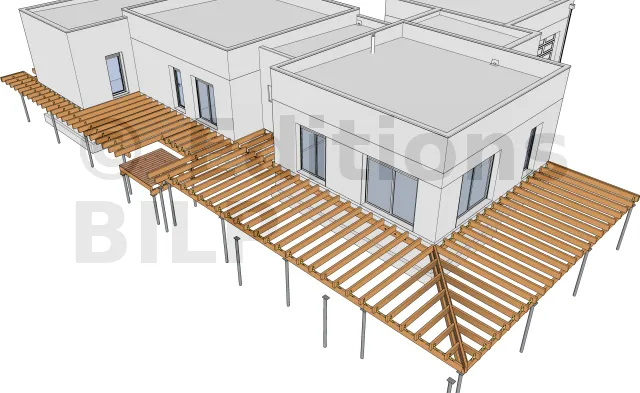

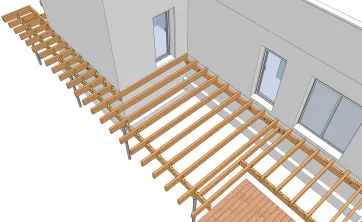

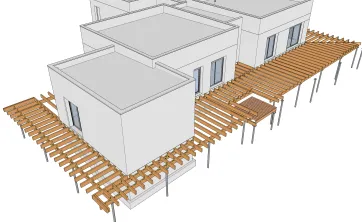

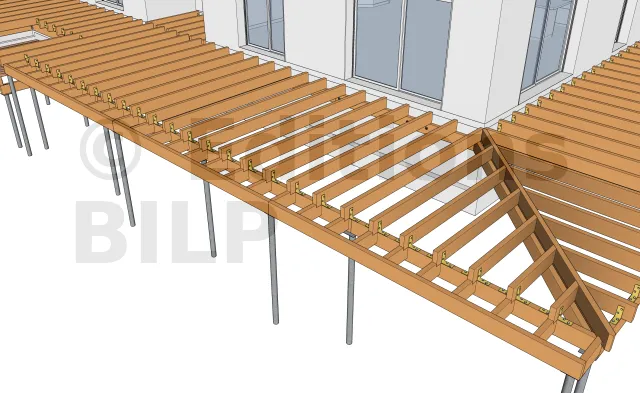

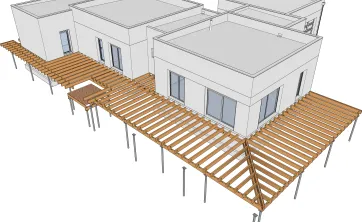

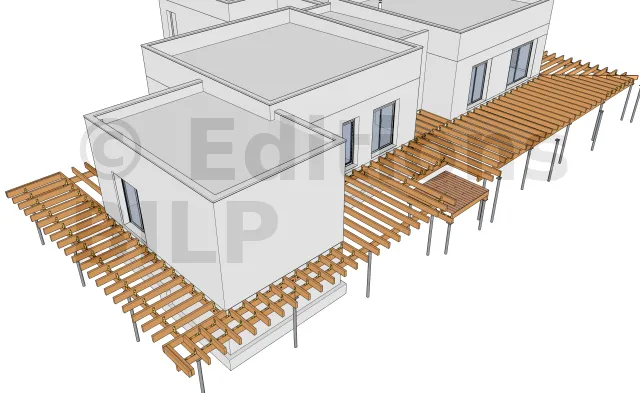

Pose des solives 3

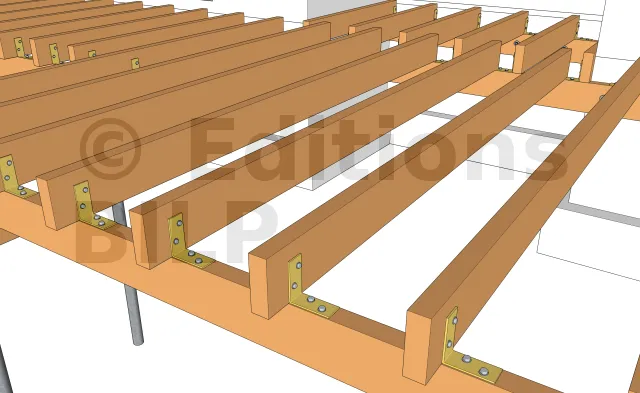

Détails des fixations des solives sur les poutres porteuses
Dans notre cas, nous avons eu recours à des équerres renforcées qui peuvent être fixées avec des pointes annelées ou des vis connecteurs.

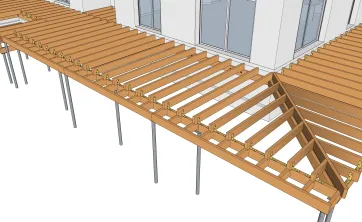

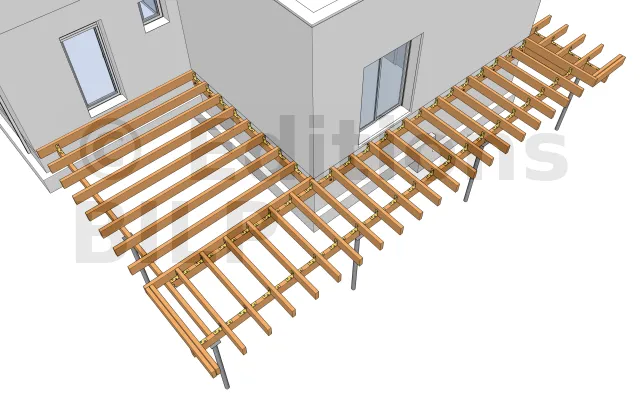

Création du porte-à-faux 1
La réalisation du porte à faux a pour but de dissimuler au maximum les poteaux métalliques et les poutres porteuses afin de donner un côté aérien à la terrasse. Pour ce faire, il est nécessaire de décaler vers l’intérieur les poteaux métalliques et les poutres porteuses périphériques d’une quarantaine de centimètres.
Création du porte-à-faux 2

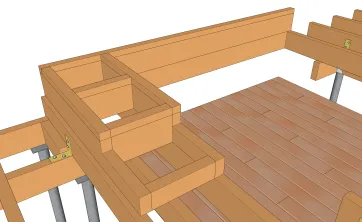

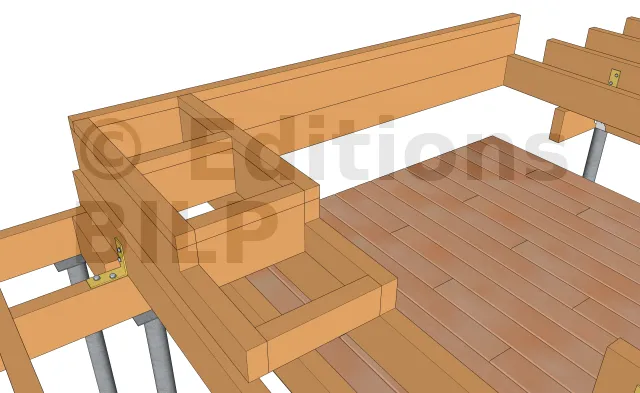

Réalisation de la structure de la marche
Réalisation de la structure entourant le jacuzzi

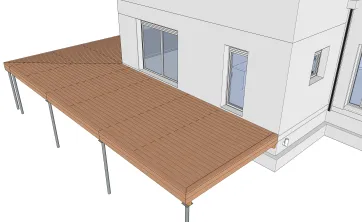

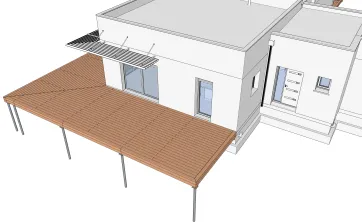

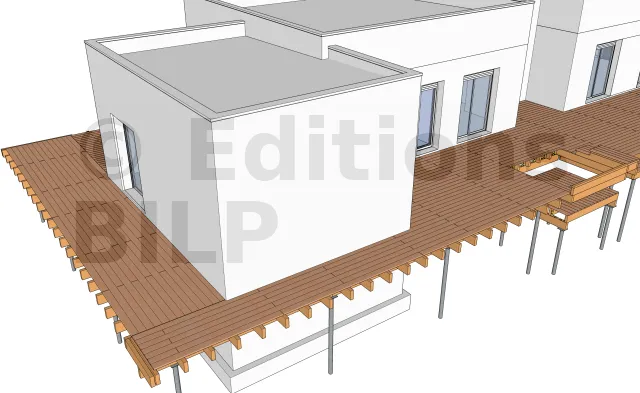

Vue des lames de platelage 1
Pour la pose du platelage vous avez le choix des fixations. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.
Vue des lames de platelage 2
Vue des lames de platelage 3
Vue des lames de platelage 4

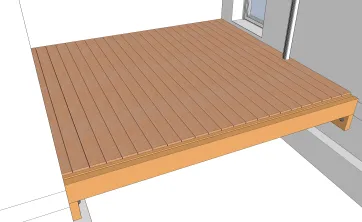

Vue des bandeaux de finition 1
Il existe différents types de bandeau de finition selon la hauteur de la structure à dissimuler.
Pour ce projet, nous avons opté pour des bandeaux devant. Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.
Vue des bandeaux de finition 2
Vue des bandeaux de finition 3
Vue des bandeaux de finition 4
Mise en place des accessoires extérieures
L’installation d’une pergola et des diverses accessoires extérieures permettent de se protéger contre le soleil tout en embellissant l’habitation.
