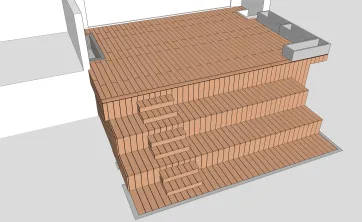

Voici un petit aperçu des plans de ce projet.
Voici la réalisation du projet en quelques images :

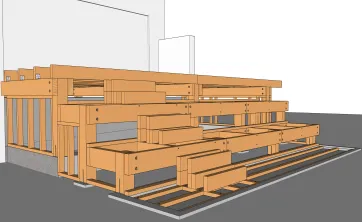

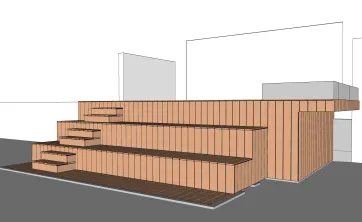

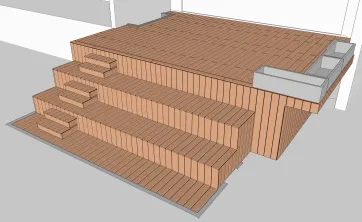

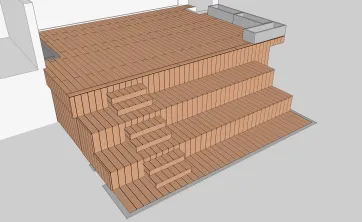

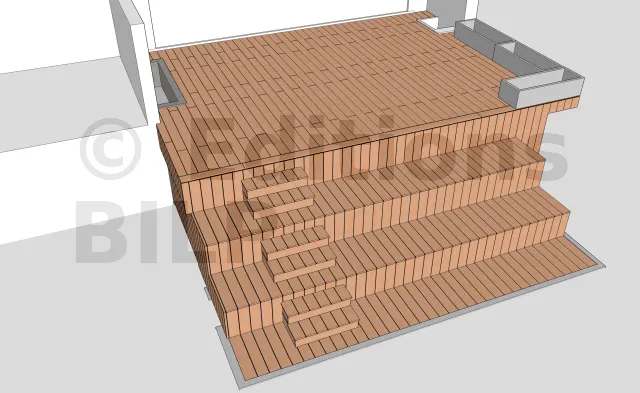

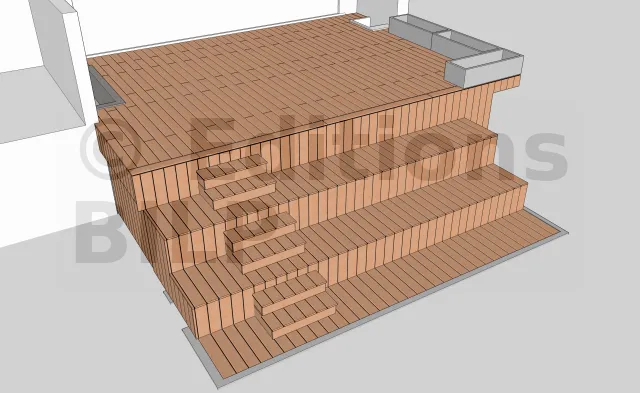

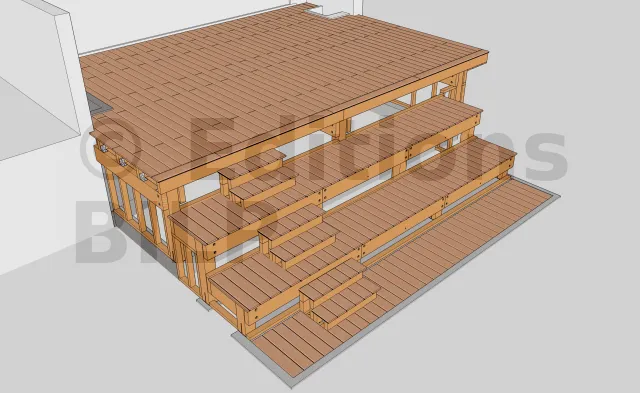

Vue en perspective 1

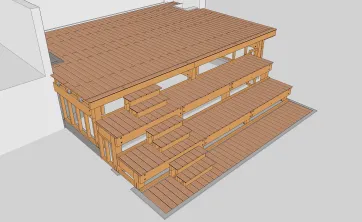

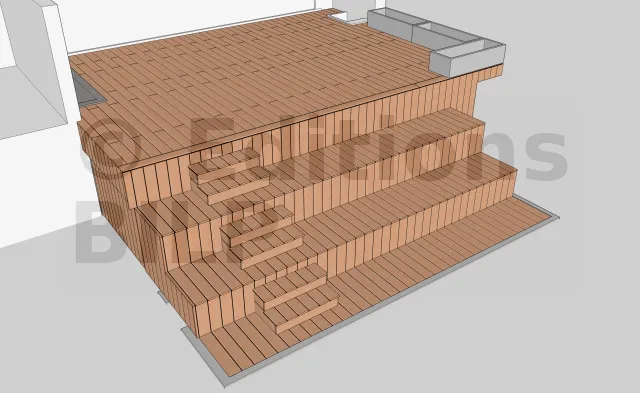

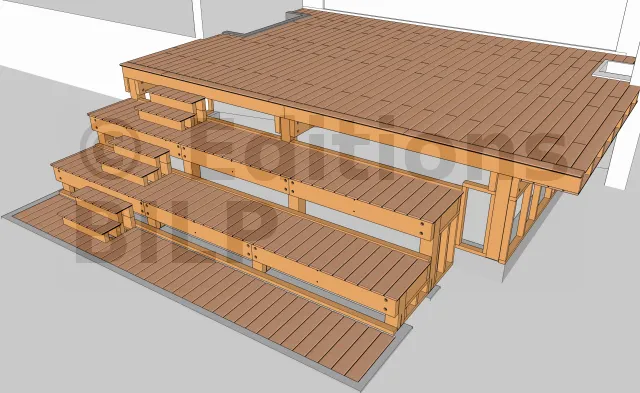

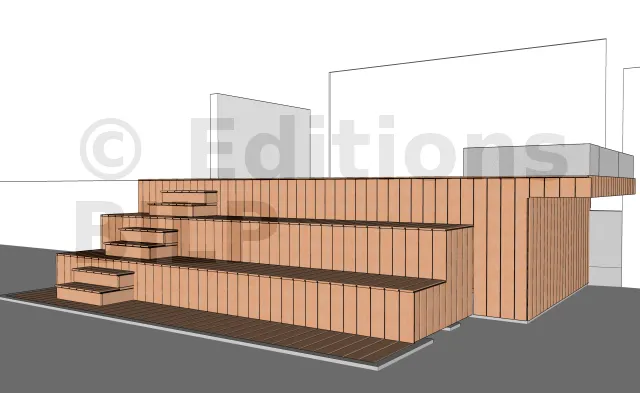

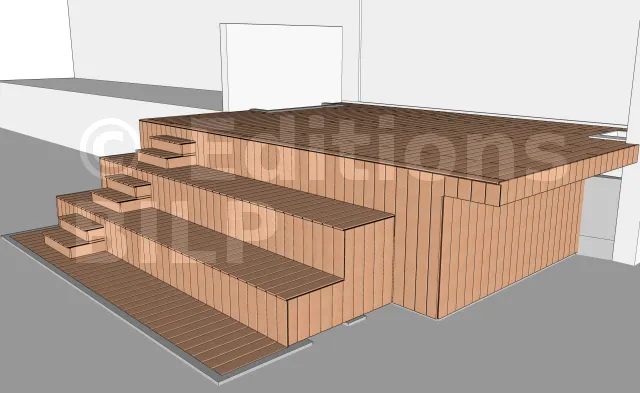

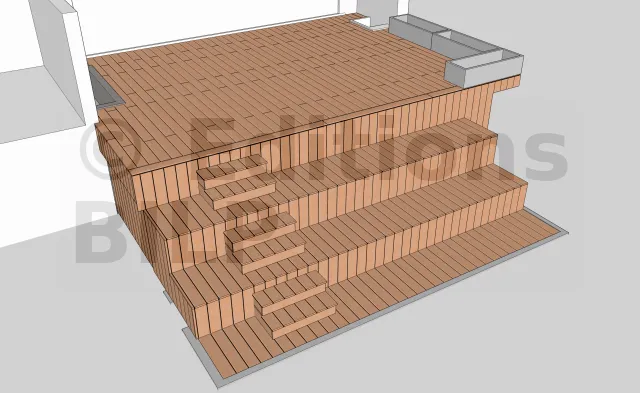

Vue en perspective 2

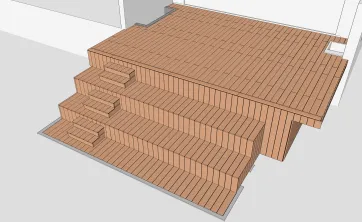

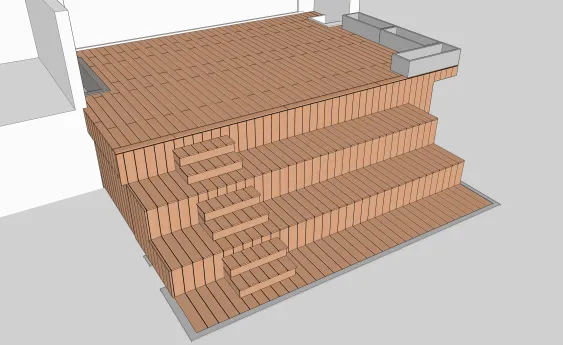

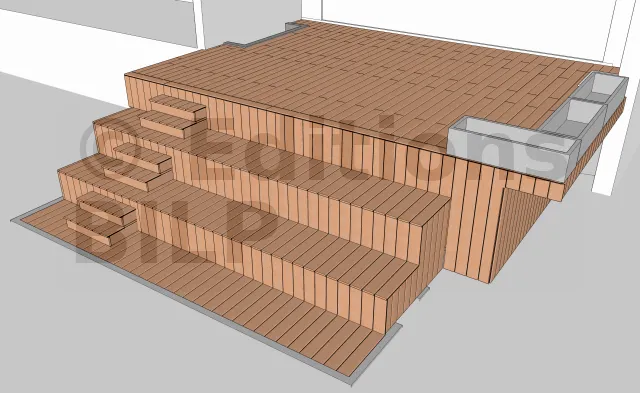

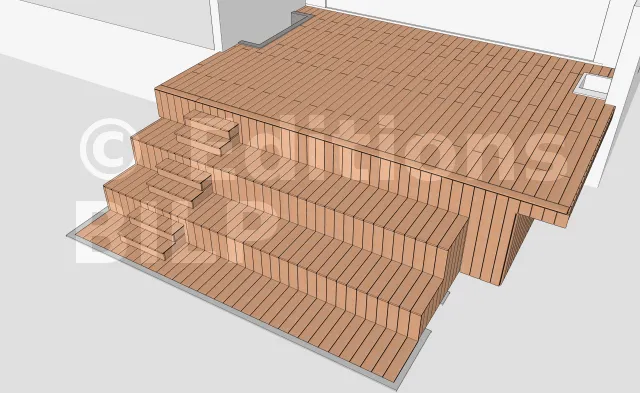

Vue en perspective 3

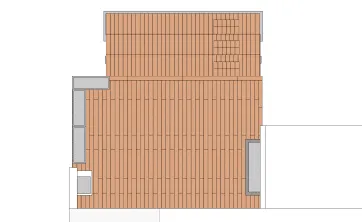

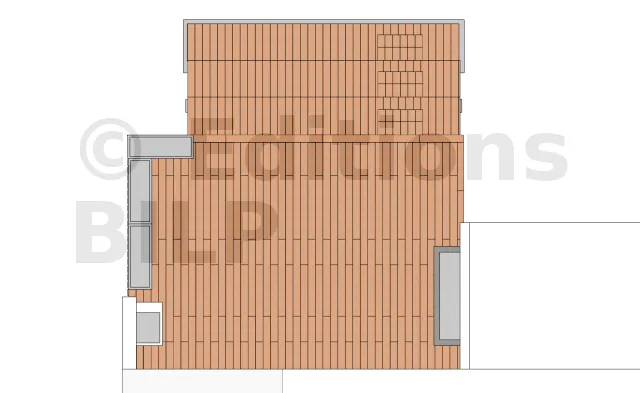

Vue de haut

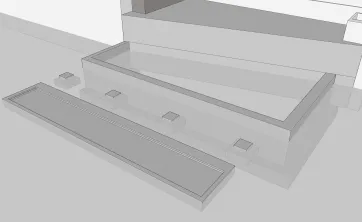

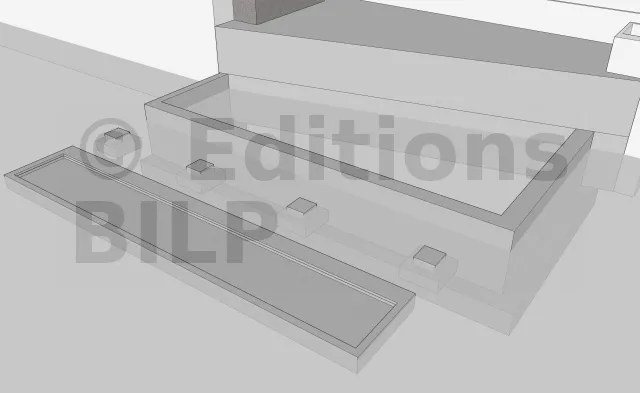

Réalisation des plots en béton et de la dalle en béton
Les deux premières étapes de la mise en œuvre est la réalisation de l’implantation et la mise en place des plots en béton et de la dalle en béton qui serviront d’appuis aux poteaux.
La détermination de l’emplacement des plots en béton se fait à partir du dimensionnement des éléments de la structure de la terrasse notamment l’entraxe maximum entre les supports, la section et la portée des solives, des poutres porteuses et des poteaux.

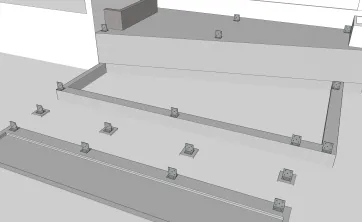

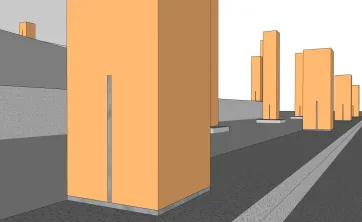

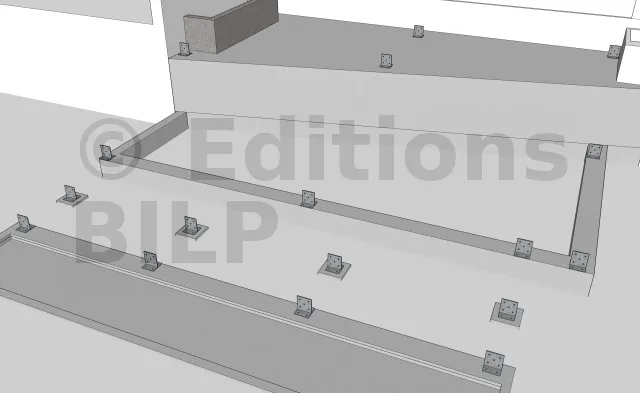

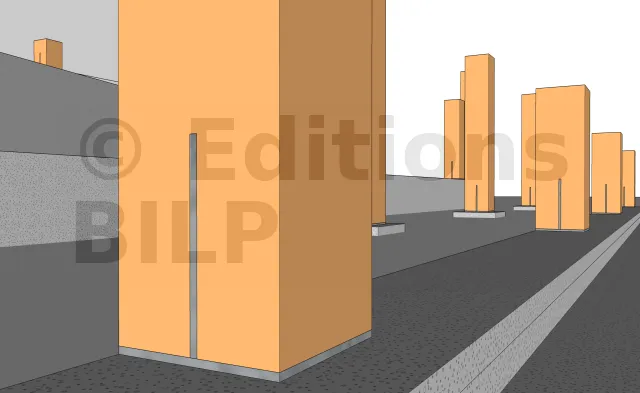

Vue des pieds de poteau en âme à sceller
Pour la fixation des poteaux à la dalle en béton et aux plots en béton, nous avons eu recours à des pieds de poteau en âme à sceller. Pour ce faire, il faudra sceller le rond à béton de 20 mm de diamètre dans les plots et la dalle en béton en utilisant une résine.

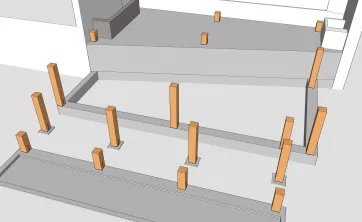

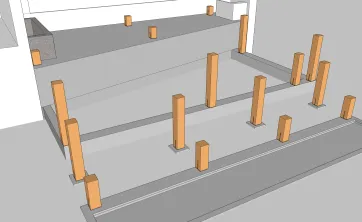

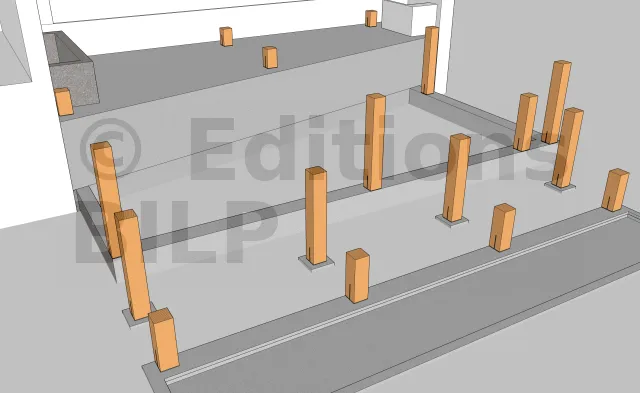

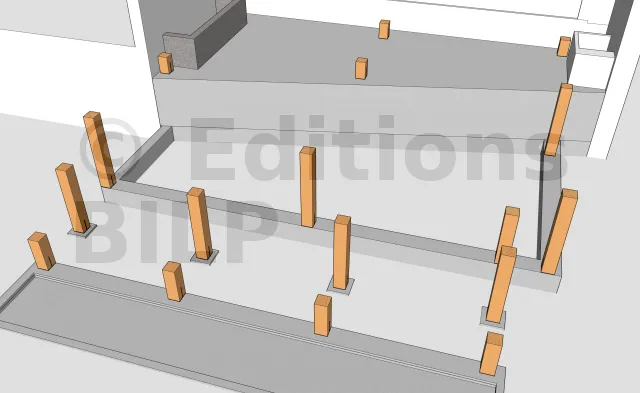

Fixation des poteaux 1
Pour des raisons pratiques, la mise en place des poteaux en bois commence par la fixation des poteaux d’angles car ce sont ces derniers qui serviront d’aboutages aux poutres porteuses et d’appuis aux extrémités.
Fixation des poteaux 2
Détails des fixations des poteaux sur les plots et la dalle en béton
La fixation des poteaux sur les plots et la dalle en béton se fait par l’intermédiaire des pieds de poteau. Pour ce projet, nous avons employé des pieds de poteau en âme à sceller. Ils sont fixés aux plots et à la dalle en béton en scellant le rond à béton de 20 mm de diamètre avec une résine. La fixation aux poteaux se fait avec des broches pour connecteurs à âme intérieure.

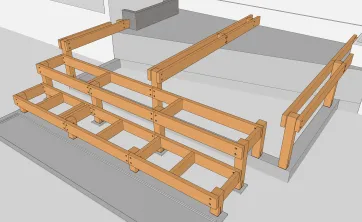

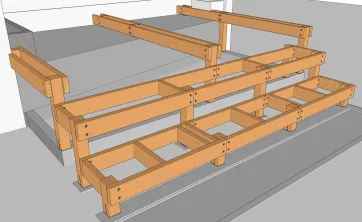

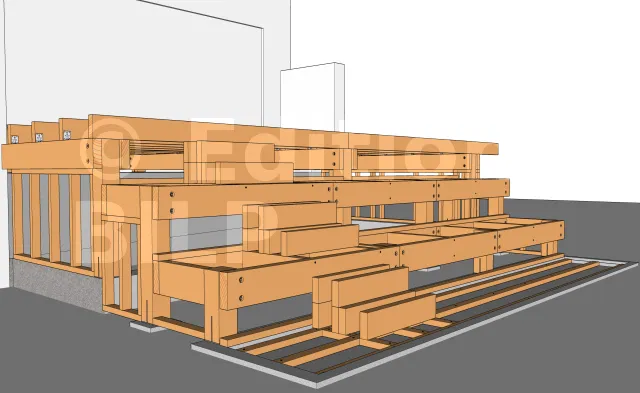

Pose des poutres porteuses et des entretoises 1
Le montage des poutres porteuses sur les poteaux est fait avec des tiges filetées, des écrous et des rondelles.

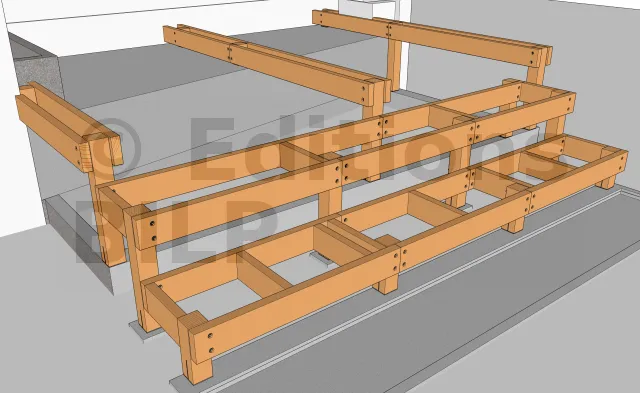

Pose des poutres porteuses et des entretoises 2

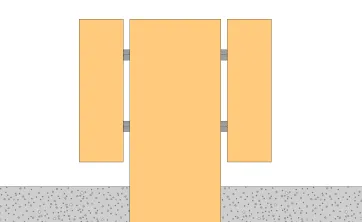

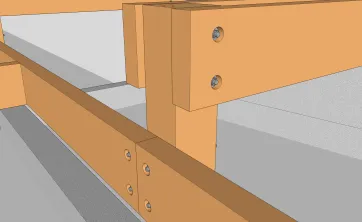

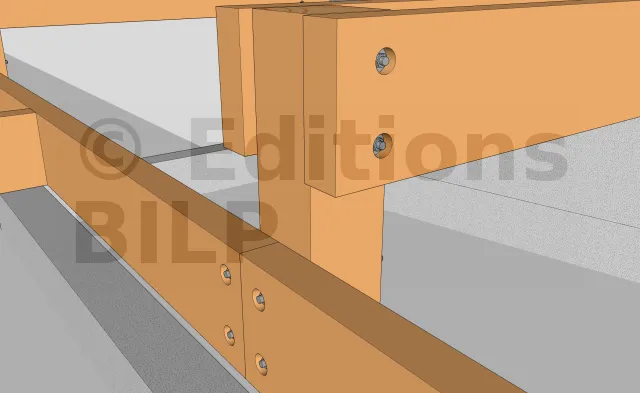

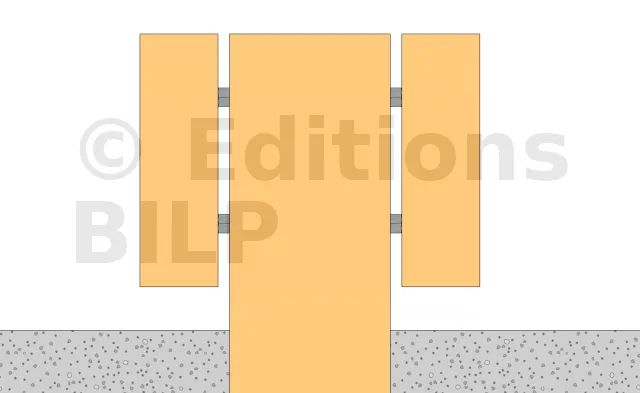

Détails des fixations des poutres porteuses sur les poteaux
Dans le but de ne pas accélérer le pourrissement du bois, il est nécessaire de créer une ventilation pour éviter la stagnation de l’eau entre la poutre et le poteau en y créant un petit espace de 5 à 10 mm par l’intermédiaire de cales larges à charge lourde ou avec des rondelles ou des écrous.
Réalisation de la fixation des poutres porteuses aux poteaux
Pour le montage des poutres porteuses, les tiges filetées, les écrous et les rondelles de charpente ont été dissimulés dans un trou borgne que l’on usine avec une mèche plate afin d’avoir un meilleur esthétisme.

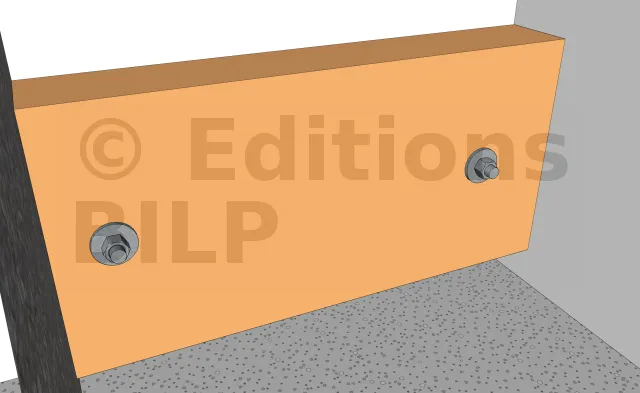

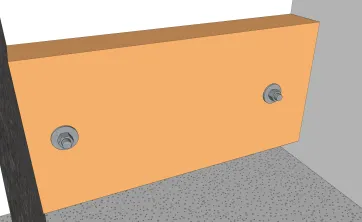

Fixation de la la poutre muralière
Pour la fixation de la poutre muralière, vous avez deux possibilités : soit par scellement chimique des tiges filetées, soit avec des vis d’ancrage MULTI-MONTI TimberConnect.

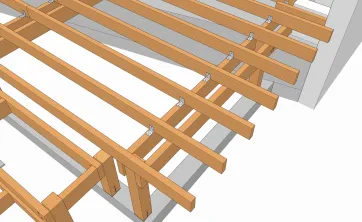

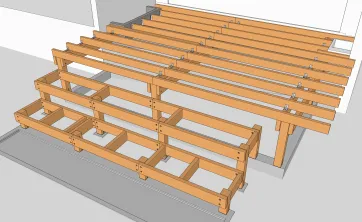

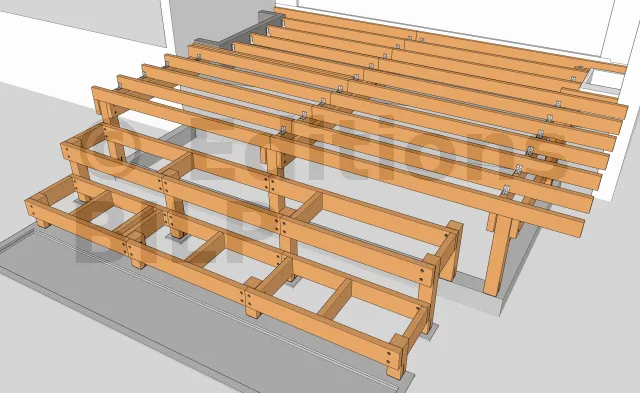

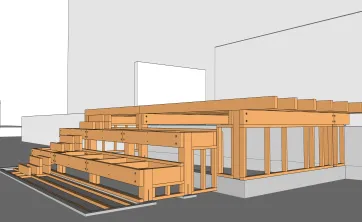

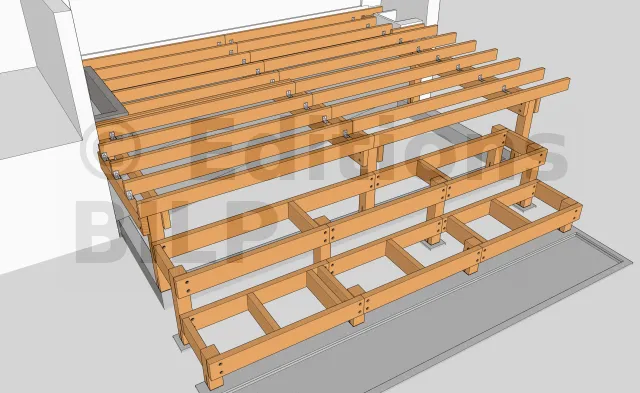

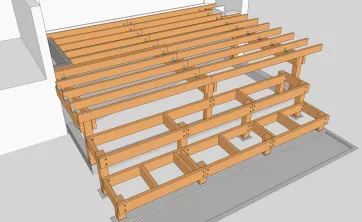

Pose des solives 1
La fixation des solives sur les poutres porteuses peut se faire avec des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs.
Une autre solution tout aussi efficace est la fixation par le dessus avec une vis CombiConnect.
Pose des solives 2

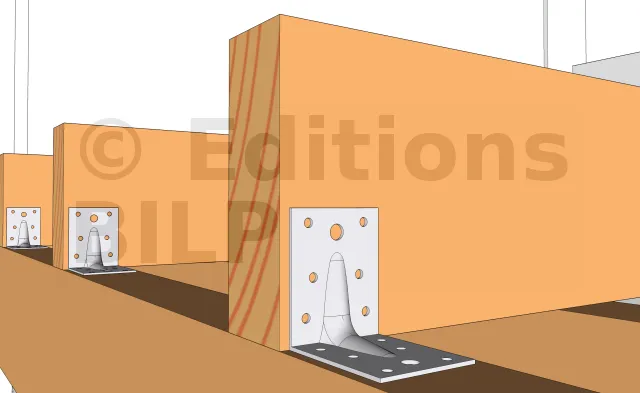

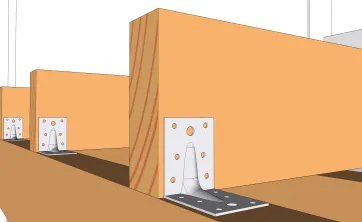

Détails des fixations des solives sur les poutres porteuses
Pour ce projet, les solives ont été fixées aux poutres porteuses avec des équerres simples qui peuvent être fixées avec des pointes annelées ou des vis connecteurs.

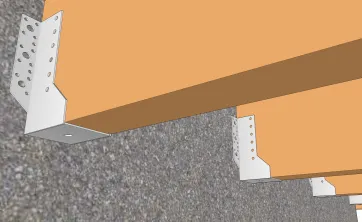

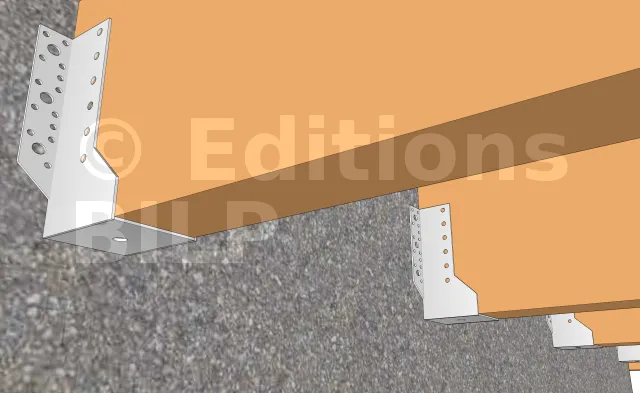

Fixation des solives au mur
La fixation des solives au mur s’est faite par l’intermédiaire des des sabots en INOX.
La fixation des sabots sur les murs peuvent être faite soit avec des goujons d’ancrages, soit par scellement chimique des tiges filetées avec des écrous et des rondelles de charpente.
La fixation des sabots sur les solives est faite avec des pointes annelées ou des vis connecteurs.

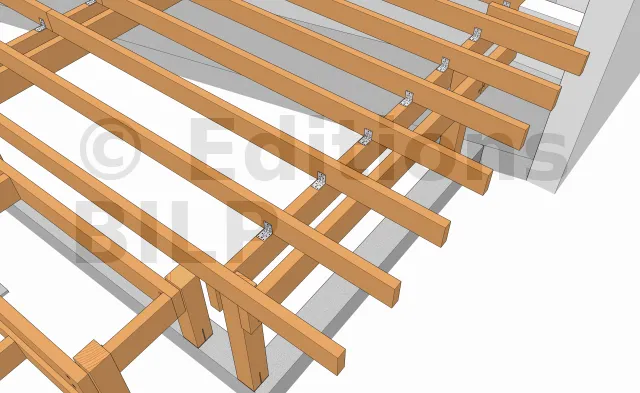

Création du porte-à-faux
Dans le but de créer un aspect aérien à la terrasse, nous avons réalisé un porte à faux. Pour ce faire, l’emplacement des plots en béton et des poteaux périphériques ont été décalés vers l’intérieur d’une quarantaine de centimètres.

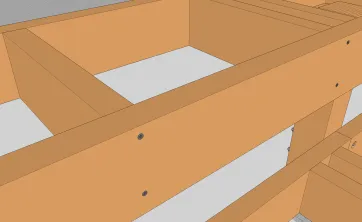

Vue en détails de la fixation des entretoises
Détails des fixations des entretoises
Les entretoises peuvent être fixées avec des équerres, des vis de renforcement type combiConnect ou des vis à tête ronde large et plate.

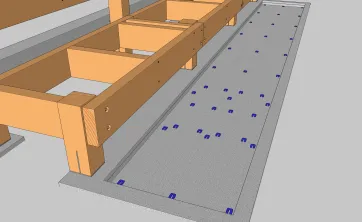

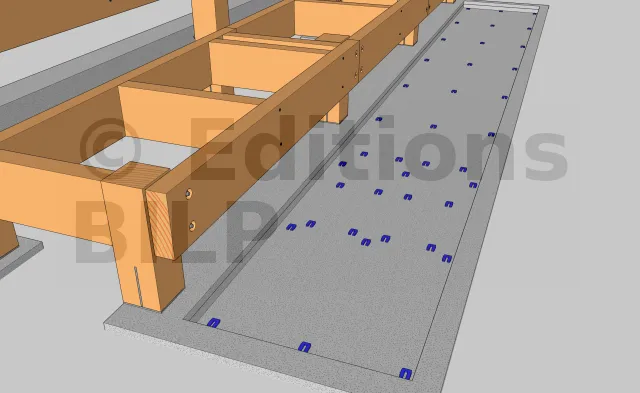

Vue des cales plastiques sur la dalle en béton
Pour éviter le contact direct des lambourdes avec la dalle, il est important d’avoir recours à des cales en plastique ou en bois.

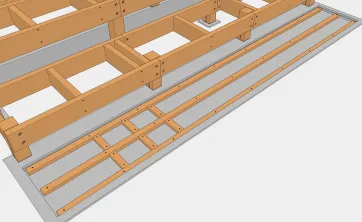

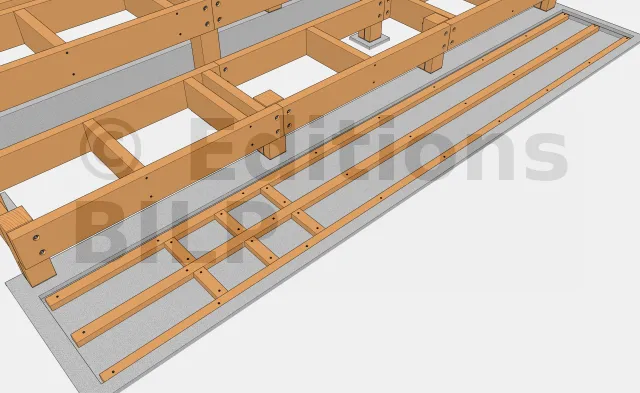

Fixation des lambourdes sur la dalle en béton
Leur fixation sur la dalle peut se faire soit avec des vis d’ancrage béton type MULTI-MONTI TimberConnect, soit avec des chevilles à frapper.

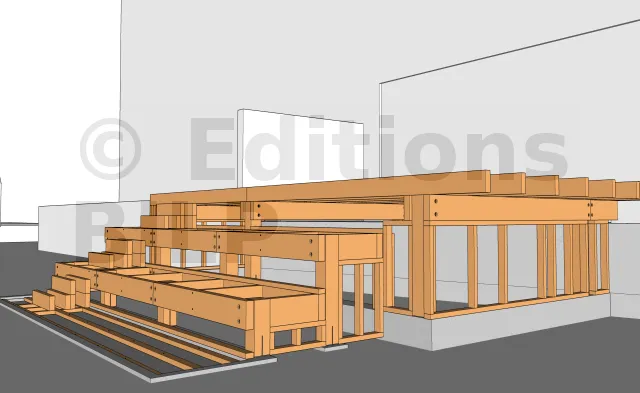

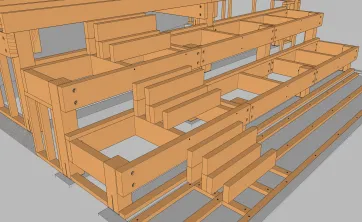

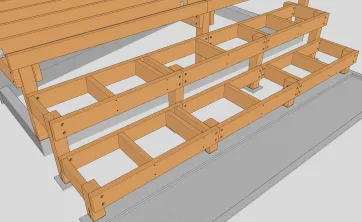

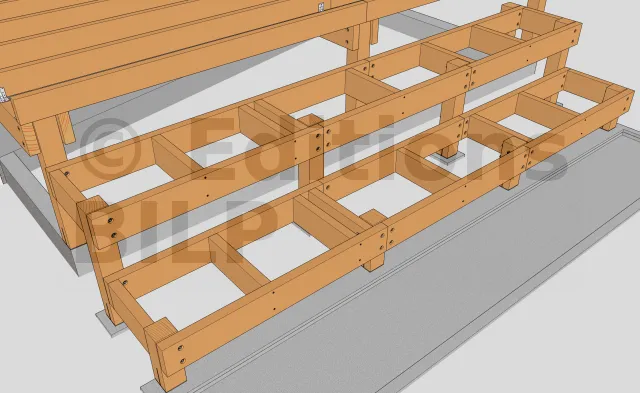

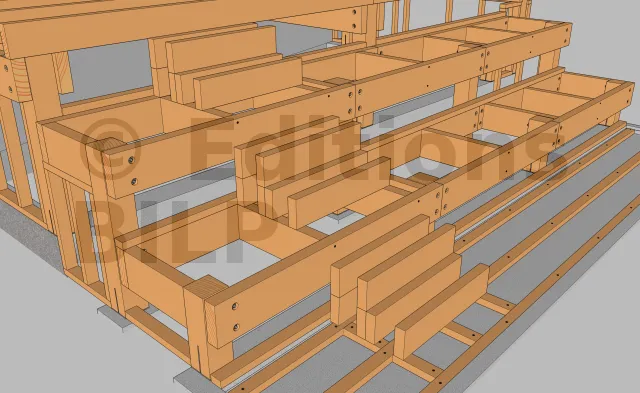

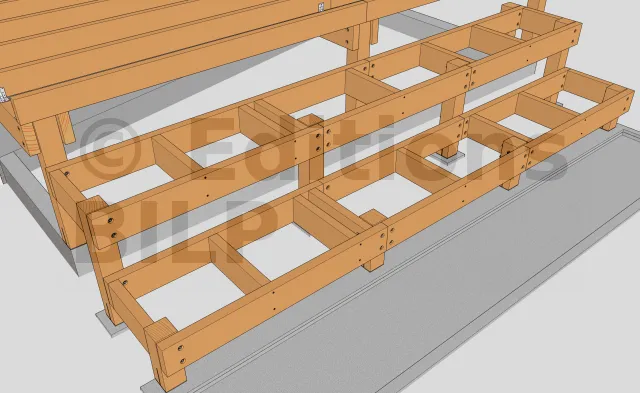

Vue de la structure des marches de l’escalier
La structure des marches de l’escalier est réalisée avec des bastaings de bois de section assez importante pour faciliter la mise en œuvre.

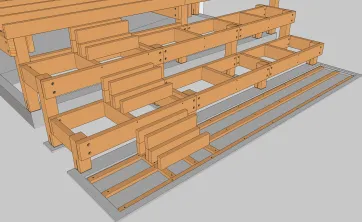

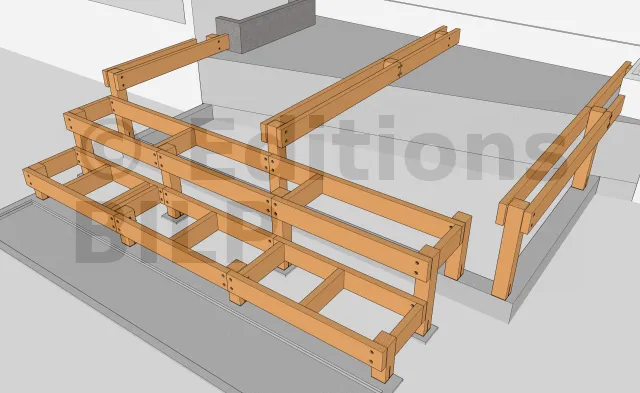

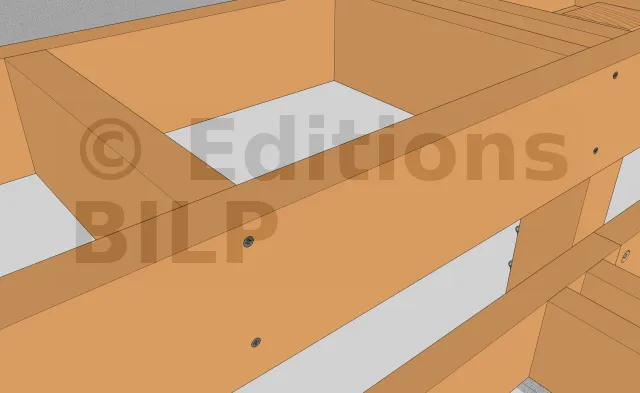

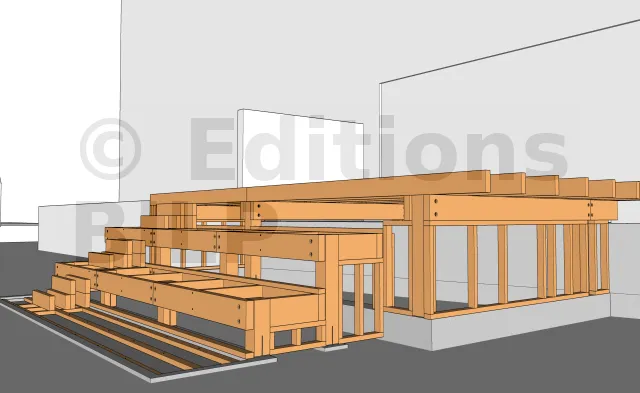

Mise en place des ossatures servant à la fixation des bandeaux 1
Les montants des ossatures sont assemblés avec des vis bois à tête fraisée.
Leur fixation sur la dalle peut se faire avec des vis d’ancrage béton type MULTI-MONTI TimberConnect ou des chevilles à frapper tout en y insérant toujours des cales en plastique ou en bois.

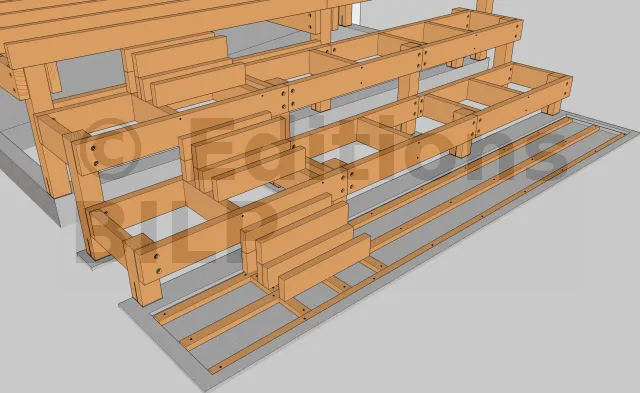

Mise en place des ossatures servant à la fixation des bandeaux 2
Mise en place des lambourdes servant à la fixation des bandeaux

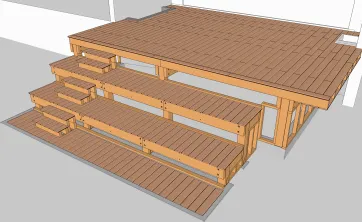

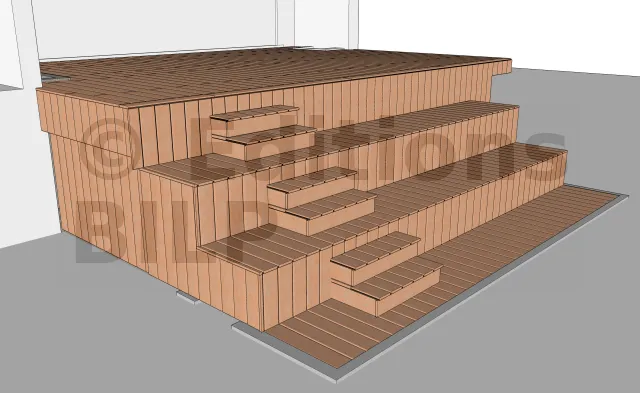

Vue des lames de platelage 1
Vous avez le choix entre des fixations invisibles ou des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, pour des fixations apparentes, vous devrez utiliser des vis INOX.
Vue des lames de platelage 2

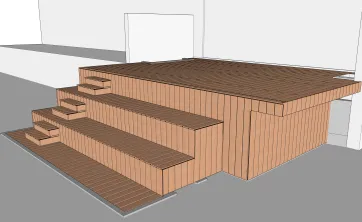

Vue des bandeaux de finition 1
Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.
Vue des bandeaux de finition 2
Vue des bandeaux de finition 2
Mise en place des accessoires extérieures
