Voici un petit aperçu des plans de ce projet.
Voici la réalisation du projet en quelques images :

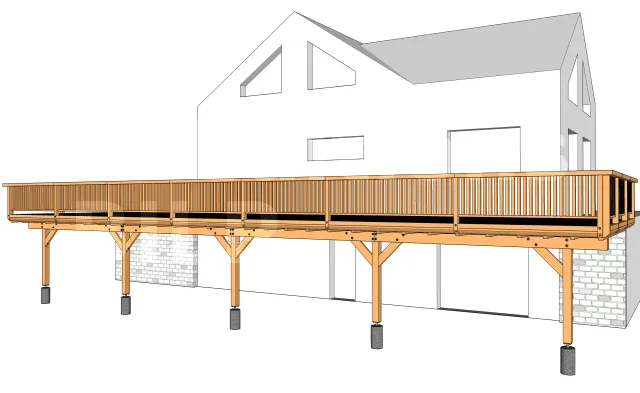

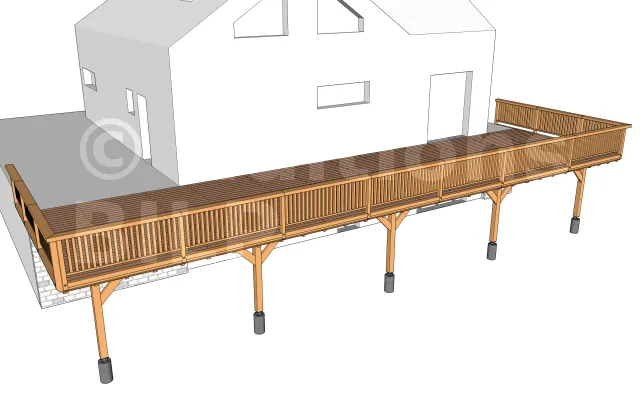

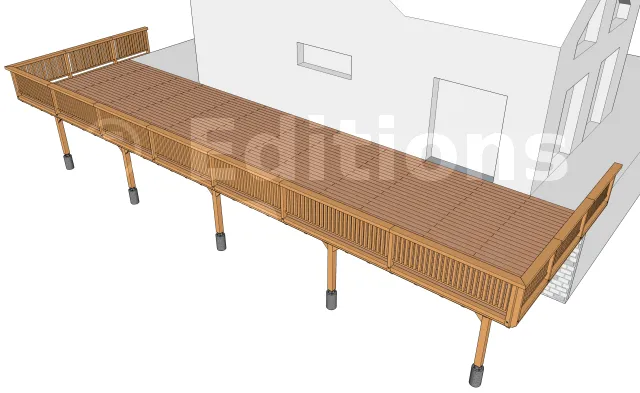

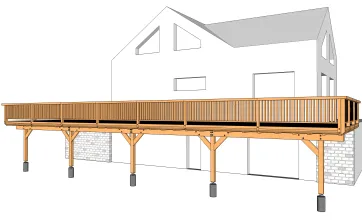

Vue en perspective 1

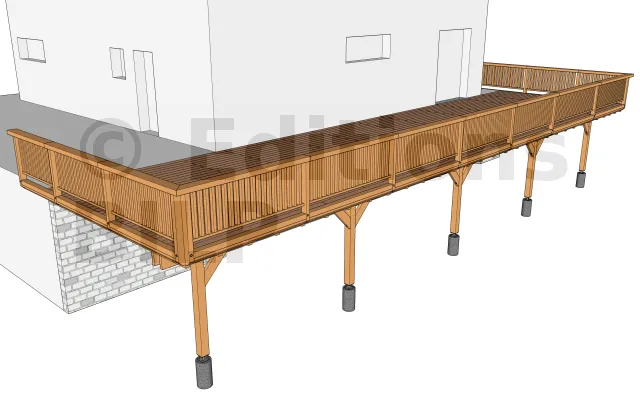

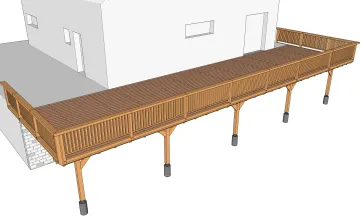

Vue en perspective 2

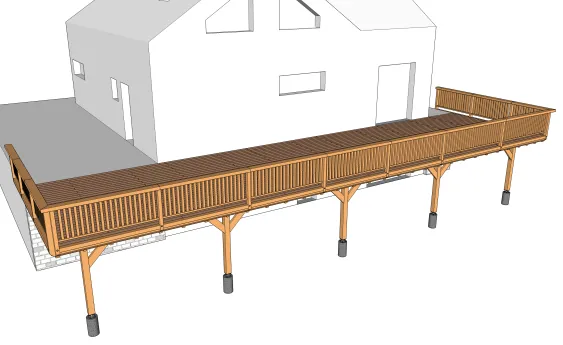

Vue en perspective 3

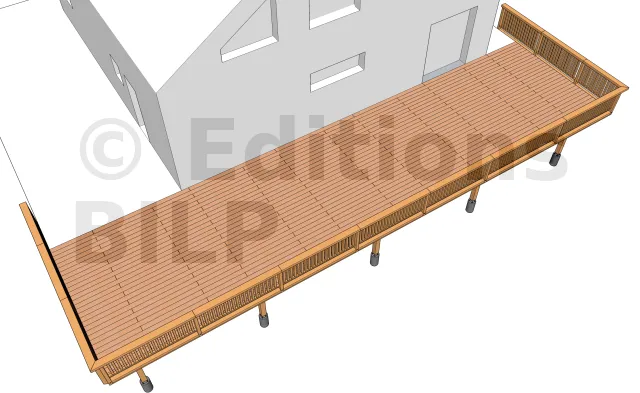

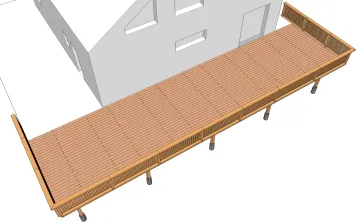

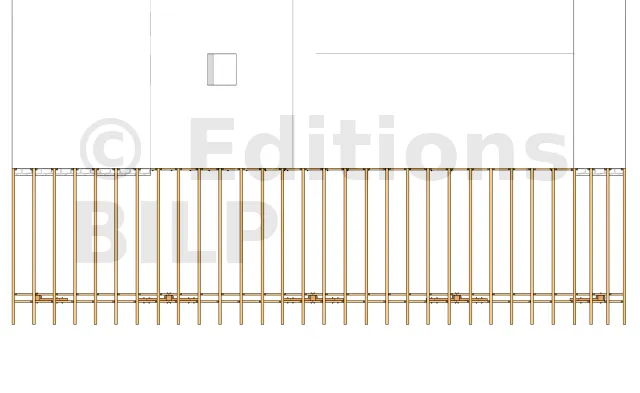

Vue de haut

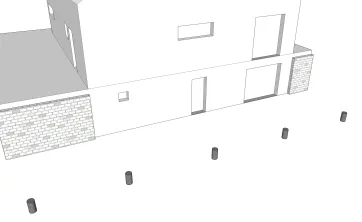

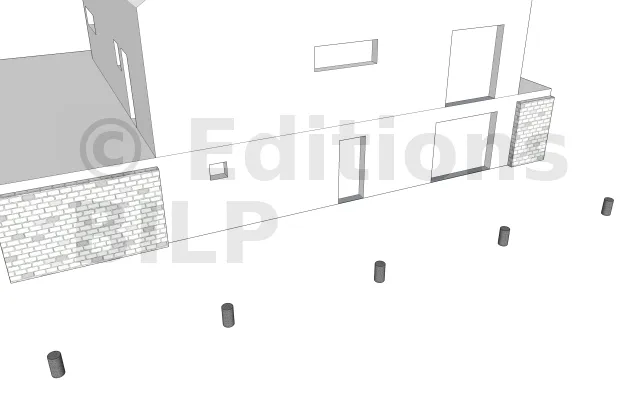

Répartition des plots en béton
L’implantation et la mise en place des plots en béton qui serviront d’appuis aux poteaux sont les deux premières étape pour commencer la mise en œuvre.
La détermination de l’emplacement des plots en béton se fait à partir du dimensionnement des éléments de la structure de la terrasse notamment l’entraxe maximum entre les supports, la section et la portée des solives, des poutres porteuses et des poteaux.

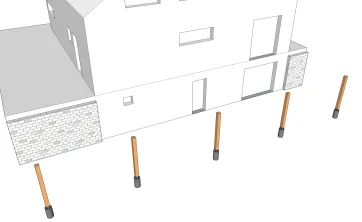

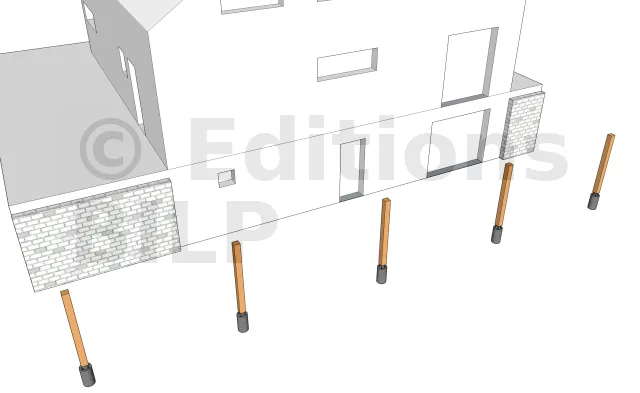

Fixation des poteaux
La fixation des poteaux se fait toujours par la mise en place des poteaux périphériques car ce sont ces derniers qui serviront d’appuis aux extrémités et d’aboutages pour les poutres porteuses.

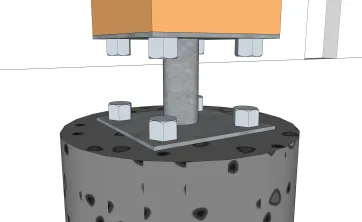

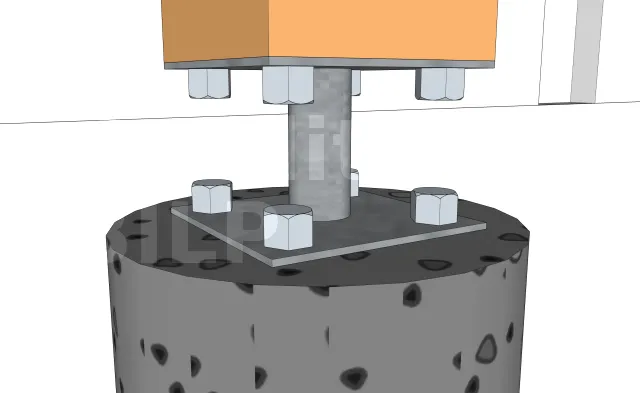

Détails des fixations des poteaux sur les plots en béton
La fixation des poteaux sur les plots en béton se fait par l’intermédiaire des pieds de poteau. Pour ce projet, nous avons utilisé des pieds de poteau fixes classiques car il n’y a qu’une seule ligne de poteaux. Ils sont fixés au poteau avec des tirefonds et aux plots en béton soit par des goujons d’ancrages, soit par scellement chimique des tiges filetées qui seront par la suite serrées avec des écrous et des rondelles.

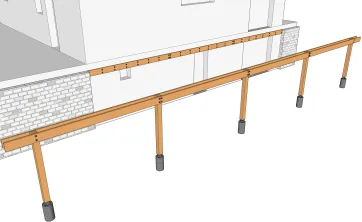

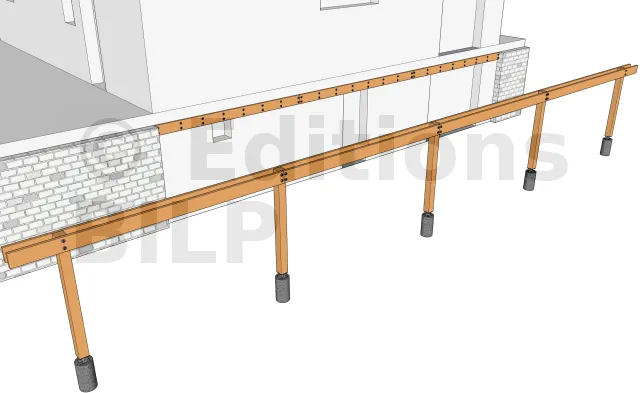

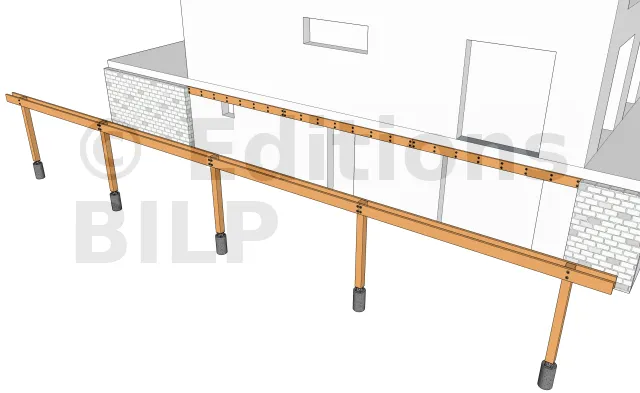

Pose des poutres porteuses et des poutres muralières 1
Les poutres porteuses sont montées aux poteaux avec des tiges filetées, des écrous et des rondelles.

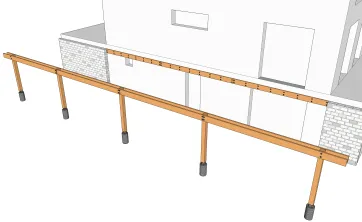

Pose des poutres porteuses et des poutres muralières 2

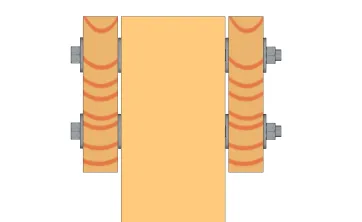

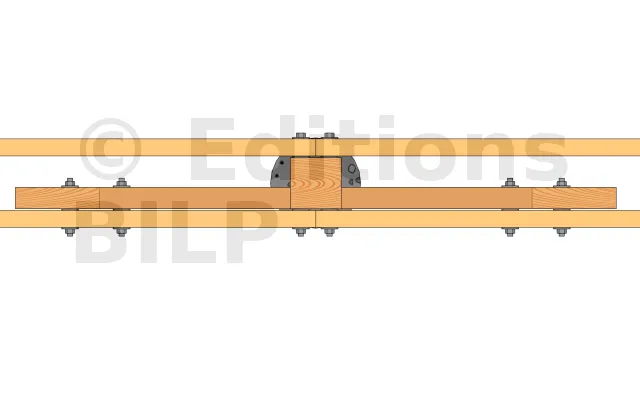

Détails des fixations des poutres porteuses sur les poteaux
Afin de créer une ventilation et éviter la stagnation de l’eau entre la poutre et le poteau pour ne pas accélérer le pourrissement du bois, il est important d’y créer un petit espace de 5 à 10 mm par l’intermédiaire de cales larges à charge lourde, des rondelles ou des écrous.

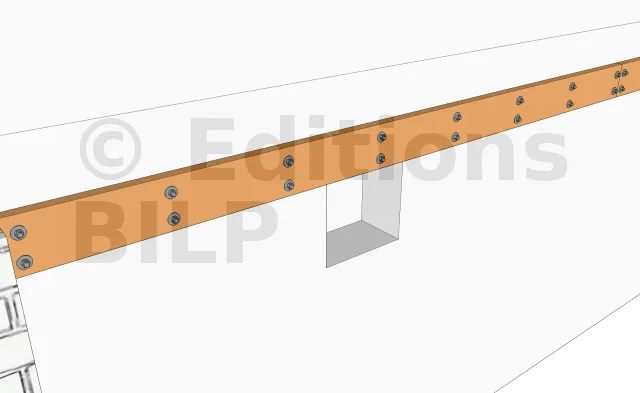

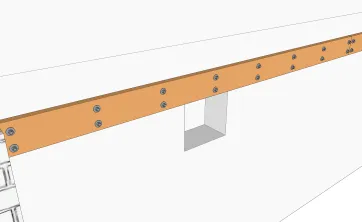

Détails des fixations des poutres muralières
Il y a deux possibilités pour la fixation de la poutre muralière.
Elle peut se faire par scellement chimique des tiges filetées ou par des vis d’ancrage MULTI-MONTI TimberConnect.

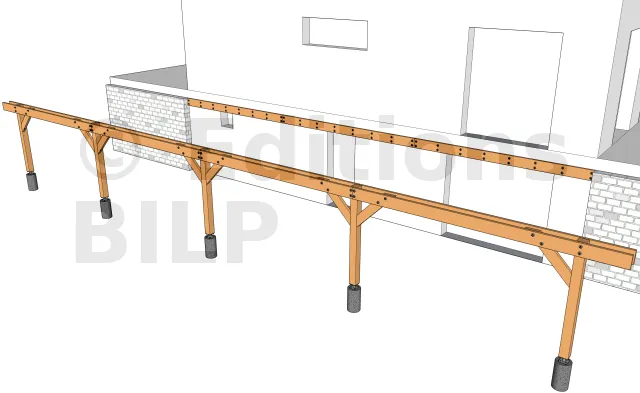

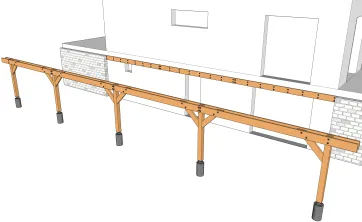

Pose des contreventements
Le but de la mise en place des jambes de force est de rigidifier l’ensemble.

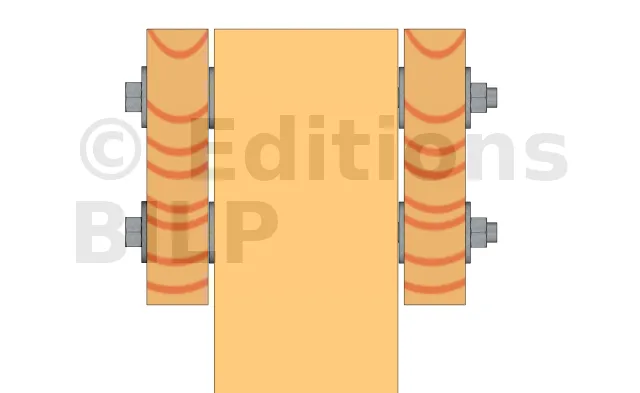

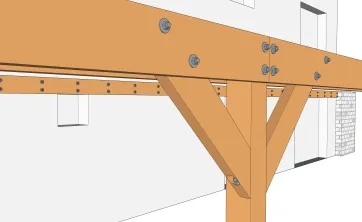

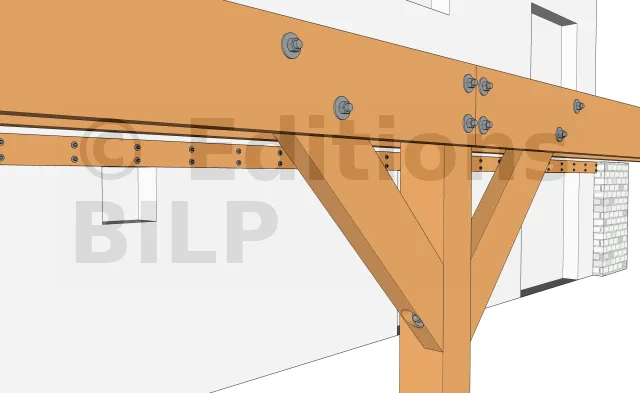

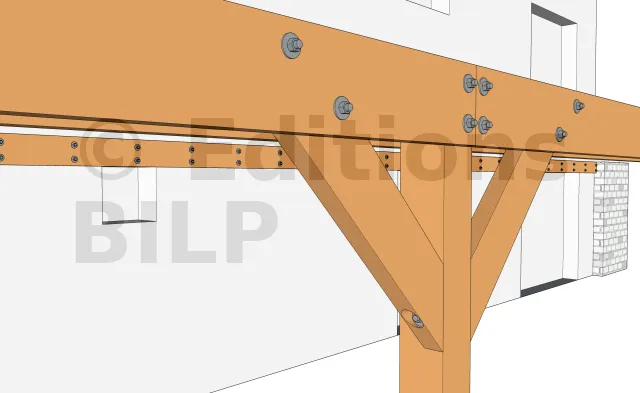

Détails des fixations des contreventements sur la poutre porteuse 1
Les contreventements sont fixés aux poutres porteuses avec des tiges filetées, des écrous et des rondelles de charpente.
Pour un meilleur esthétisme, les écrous sont dissimulés dans un trou borgne que l’on usine avec une mèche plate.
Détails des fixations des contreventements sur la poutre porteuse 2
Il faut également créer une ventilation et éviter la stagnation de l’eau entre la poutre et le contreventement en y créant un petit espace de 5 à 10 mm avec des cales larges à charge lourde, des rondelles ou des écrous.

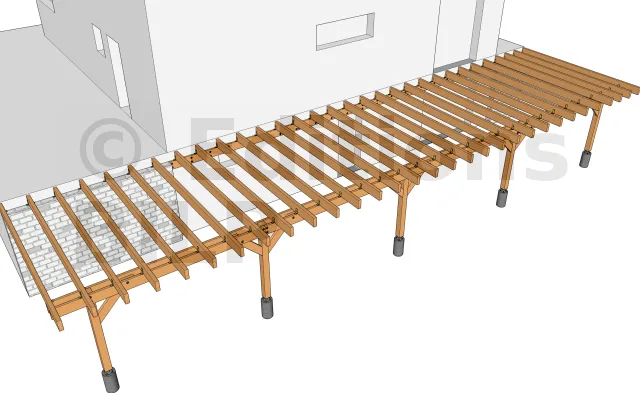

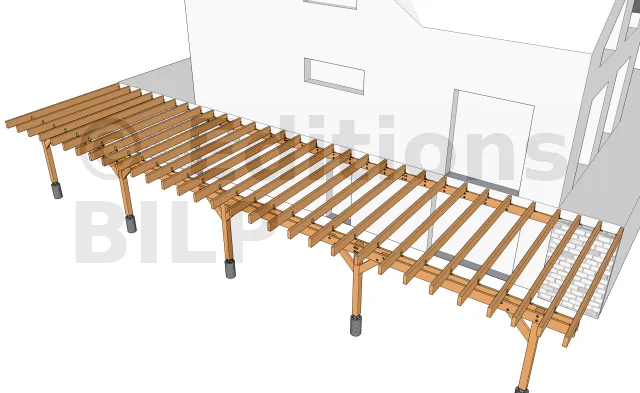

Pose des solives 1
La fixation des solives sur les poutres porteuses peut se faire avec des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs. Une autre solution tout aussi efficace est la fixation par le dessus avec une vis CombiConnect.

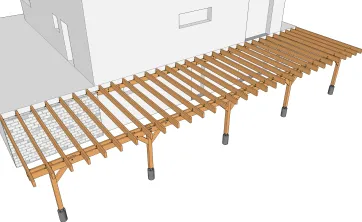

Pose des solives 2

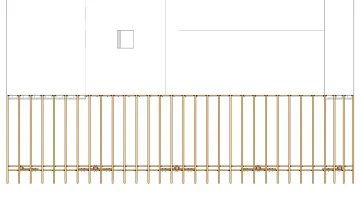

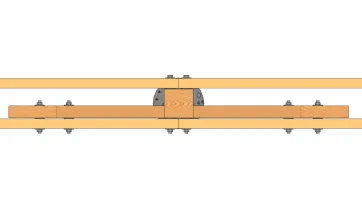

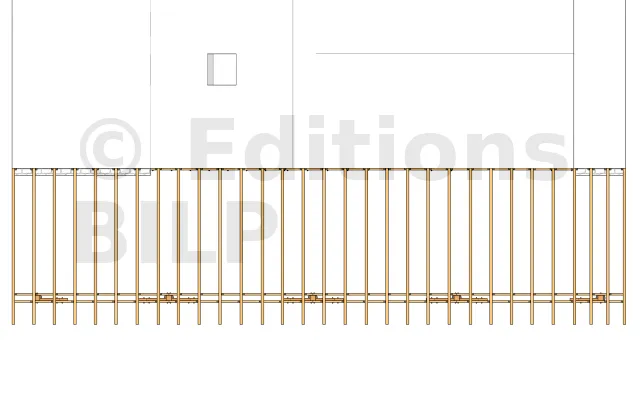

Vue de dessus de la disposition des solives

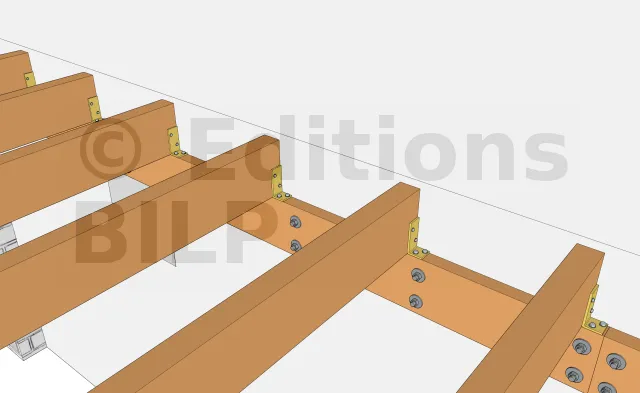

Détails des fixations des solives sur les poutres porteuses
Dans notre cas, les solives ont été fixées aux poutres porteuses avec des équerres simples qui peuvent être fixées avec des pointes annelées ou des vis connecteurs.

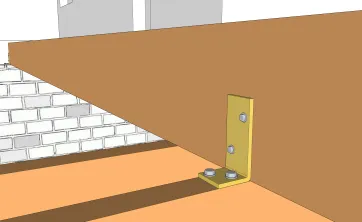

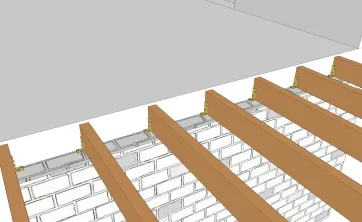

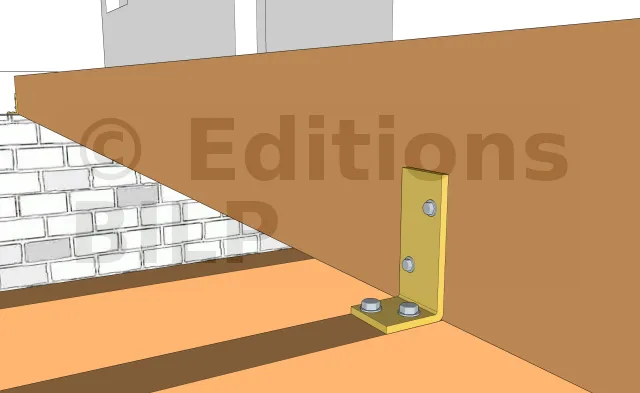

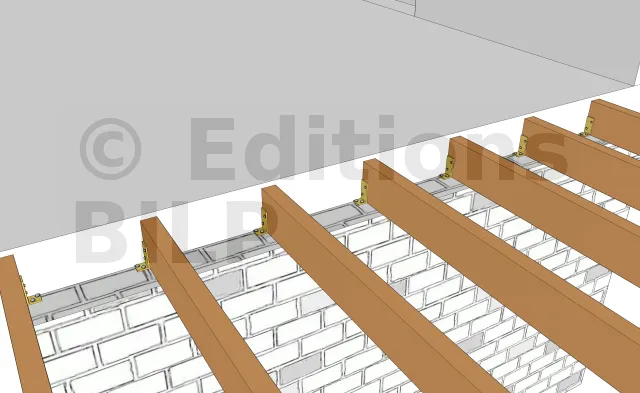

Détails des fixations des solives sur le mur en maçonnerie
Il existe plusieurs méthodes pour la fixation de la solive sur la maçonnerie.
Pour ce projet, nous avons utilisé des équerres renforcées d’épaisseur 3mm. L’équerre est fixée au plot avec des vis d’ancrage à tête hexagonale et à la solive avec des vis spéciales connecteur ou un tirefond.
Détails des fixations des solives sur la poutre muralière
Elles sont fixées également à la poutre muralière avec des équerres simples qui peuvent être fixées avec des pointes annelées ou des vis connecteurs.

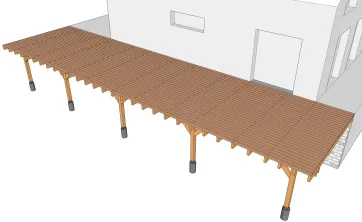

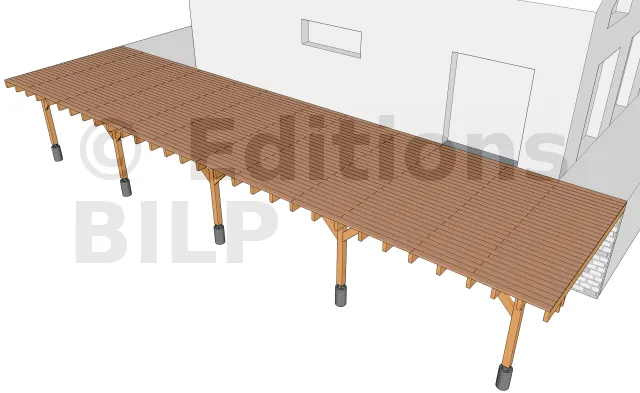

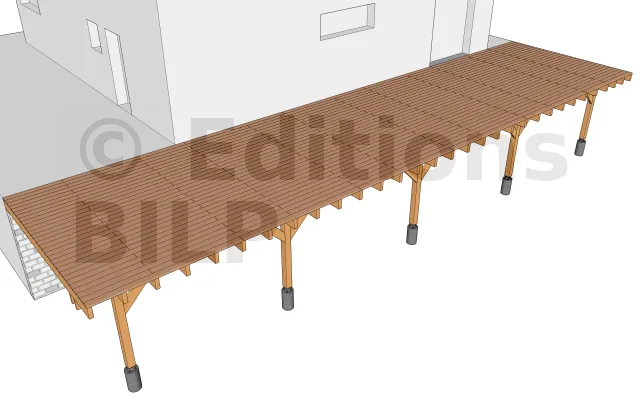

Vue des lames de platelage 1
Pour le choix des fixations, vous pouvez utiliser soit des fixations invisibles, soit des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.

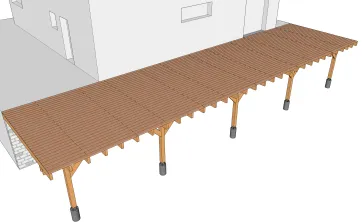

Vue des lames de platelage 2

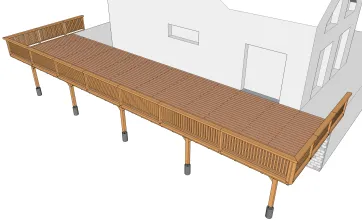

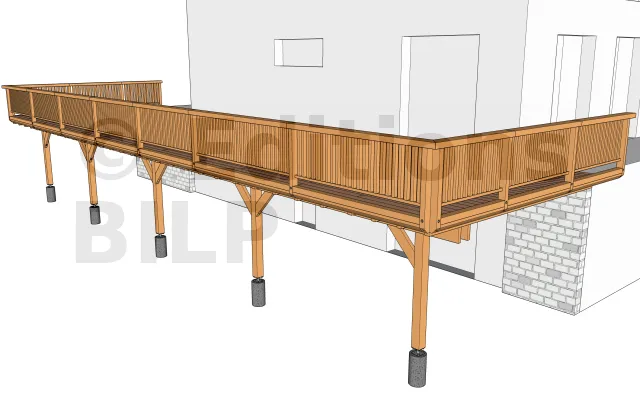

Fixation du garde-corps 1
Pour sécuriser la terrasse et éviter les chutes de plain-pied, il est indispensable d’installer un garde-corps.
Fixation du garde-corps 2
