Voici un petit aperçu des plans de ce projet.
Voici le projet en quelques images :

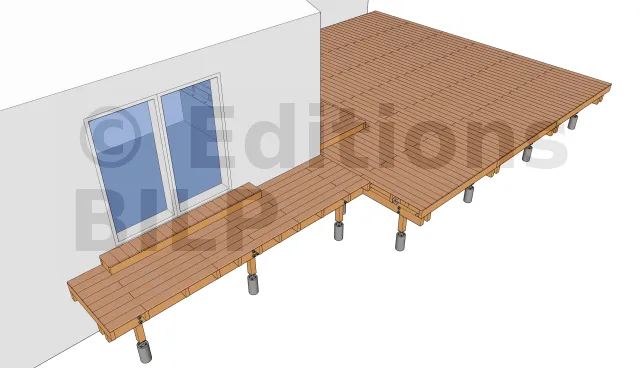

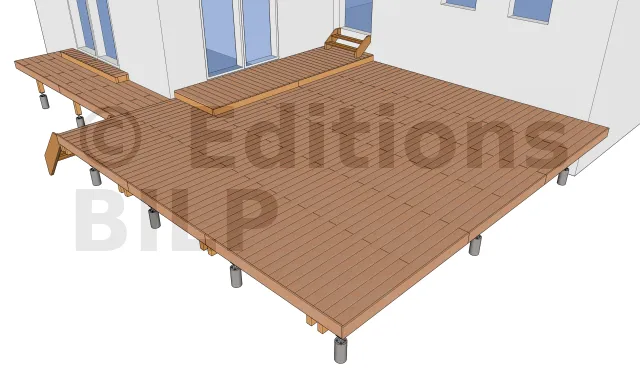

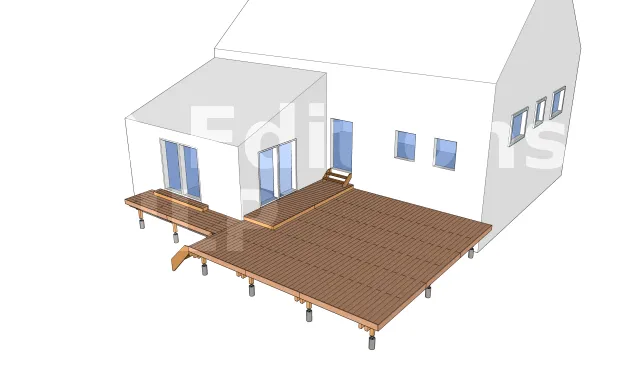

Vue en perspective 1

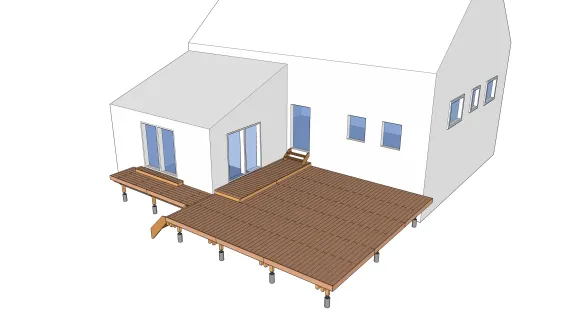

Vue en perspective 2
Vue en perspective 3

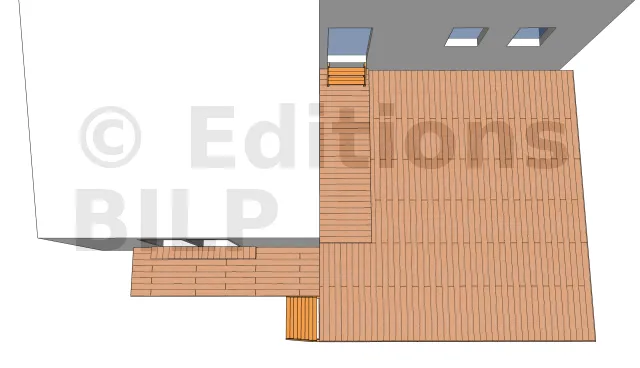

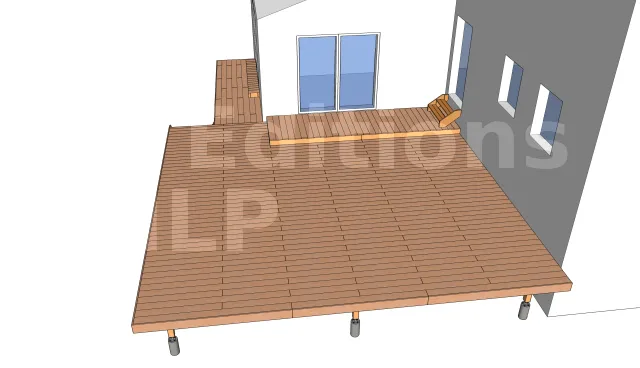

Vue de haut

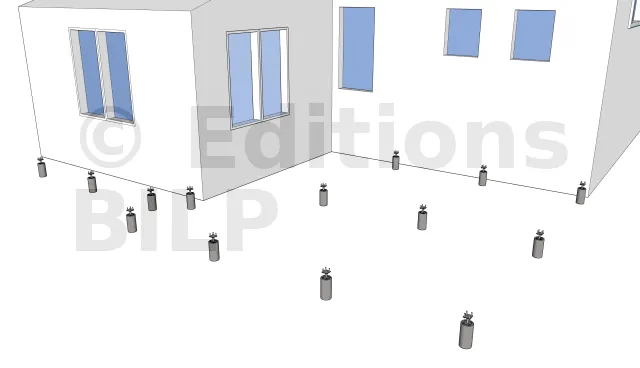

Répartition des plots en béton
L’emplacement des plots en béton est obtenu après avoir dimensionné les éléments de la structure de la terrasse notamment l’entraxe maximum entre les supports, la section et la portée des solives, des poutres porteuses et des poteaux.

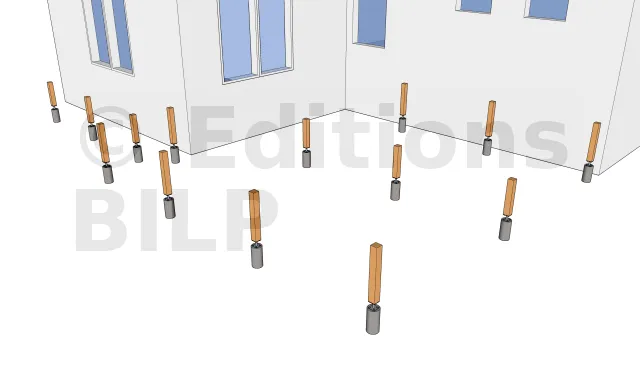

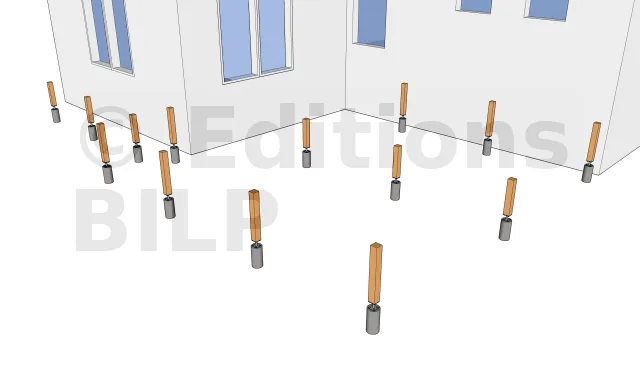

La répartition des poteaux 1
Pour la mise en place, il faut toujours commencer par les poteaux dans les angles car ce sont ces derniers qui serviront d’aboutages aux poutres porteuses et d’appuis aux extrémités.

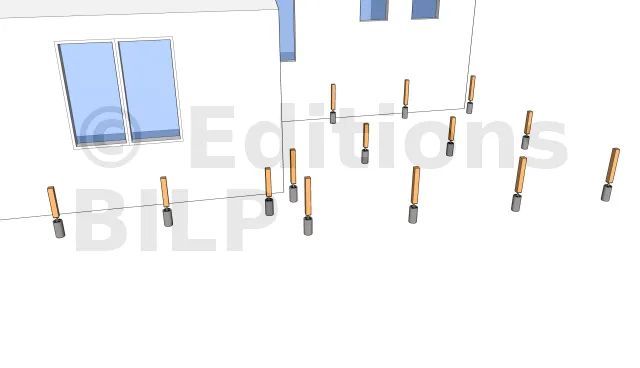

La répartition des poteaux 2

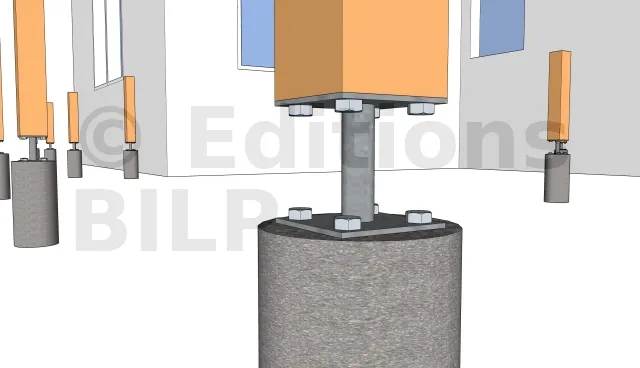

Détails des fixations des poteaux sur les plots en béton
Les poteaux sont fixés sur les plots en béton grâce à des pieds de poteau comme des pieds de poteau fixes classiques. Ils sont fixés au poteau avec des tirefonds et au plots en béton soit par des goujons d’ancrages, soit par scellement chimique des tiges filetées qui seront par la suite serrées avec des écrous et des rondelles.

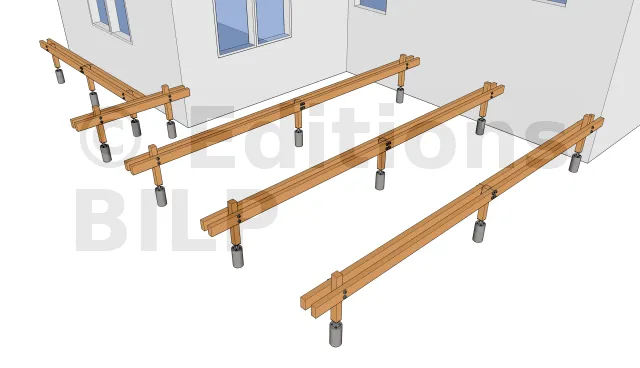

La pose des poutres porteuses

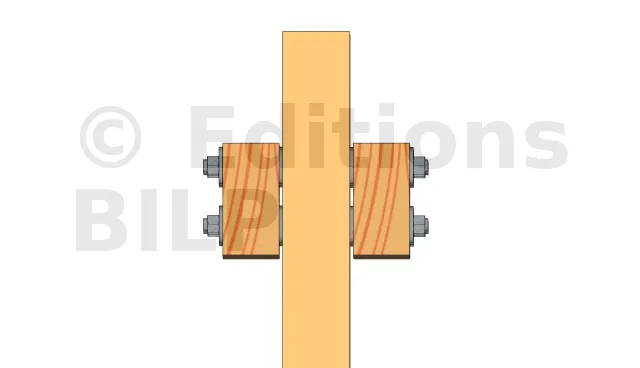

Détails des fixations des poteaux sur les poutres porteuses
Dans le but de ne pas accélérer le pourrissement du bois, il est nécessaire de créer une ventilation pour éviter la stagnation de l’eau entre la poutre et le poteau en y créant un petit espace de 5 à 10 mm par l’intermédiaire de cales larges à charge lourde ou avec des rondelles ou des écrous.

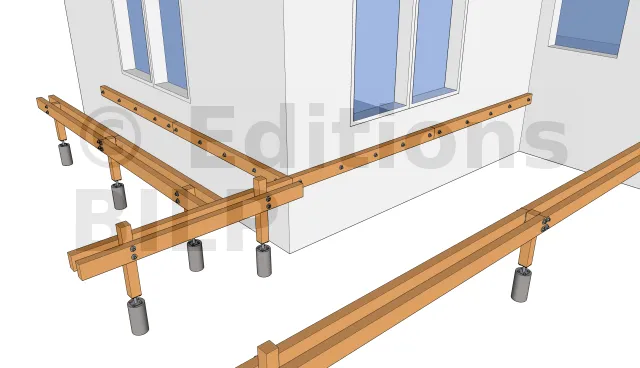

Vue des poteaux, des poutres porteuses et des poutres muralières

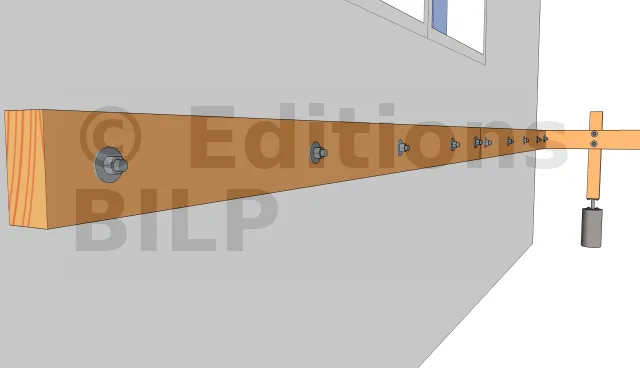

La fixation de la poutre muralière
La fixation de la poutre muralière sur la façade du bâtiment peut se faire par scellement chimique des tiges filetées ou par des vis d’ancrage MULTI-MONTI TimberConnect.

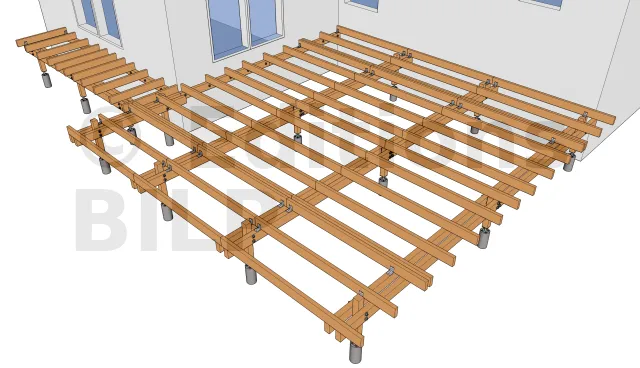

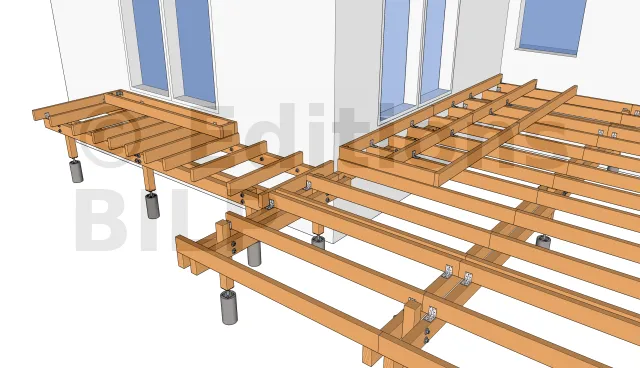

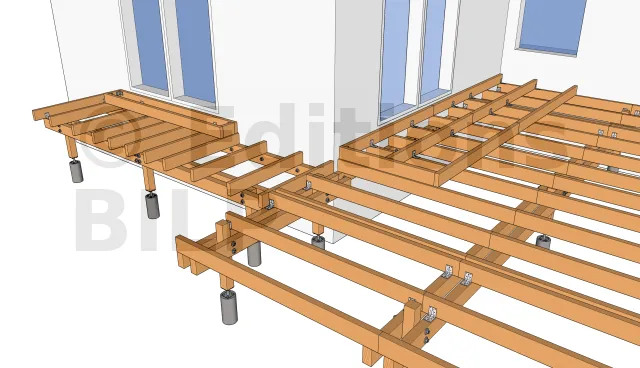

La pose des solives

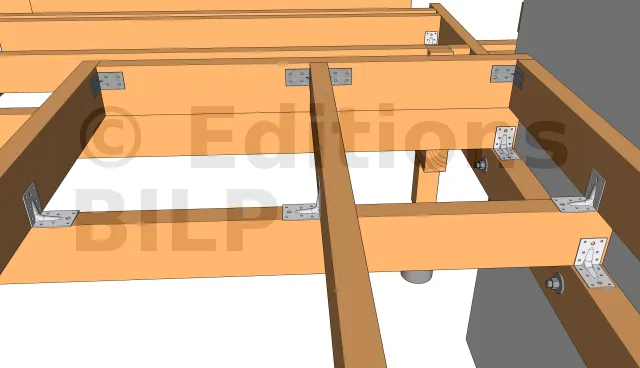

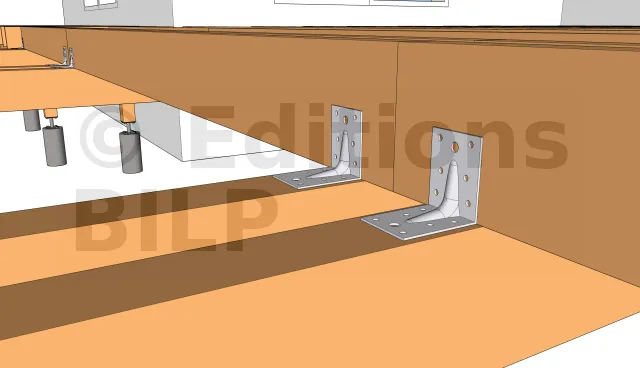

Détails des fixations des solives
Vous avez deux possibilités pour la fixation de la solive.
La première solution est d’avoir recours à des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs.
La deuxième solution est l’utilisation des vis CombiConnect où la fixation se fait par le dessus.

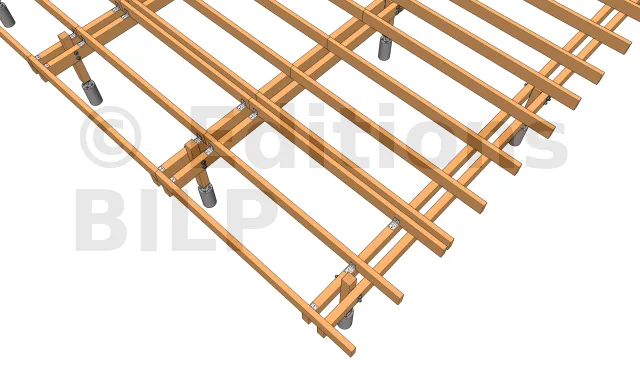

La pose des solives 2
Détails des fixations des solives 2

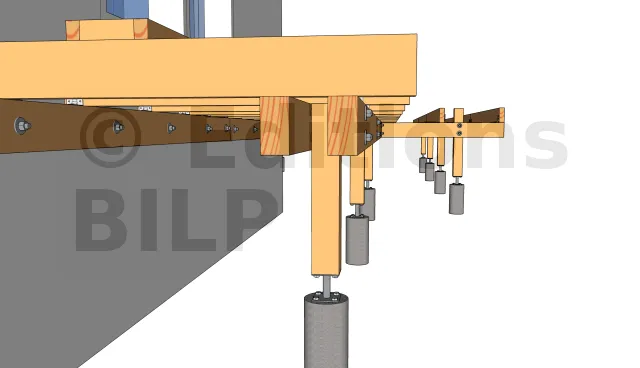

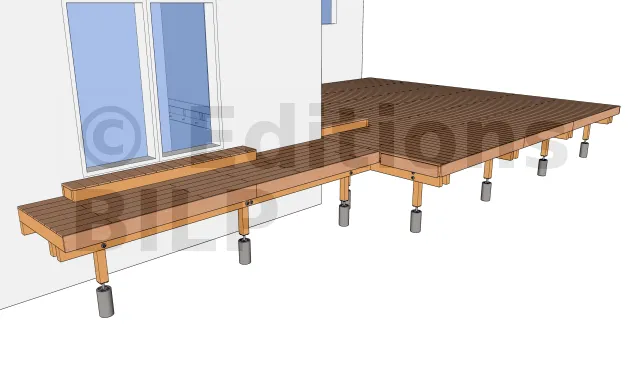

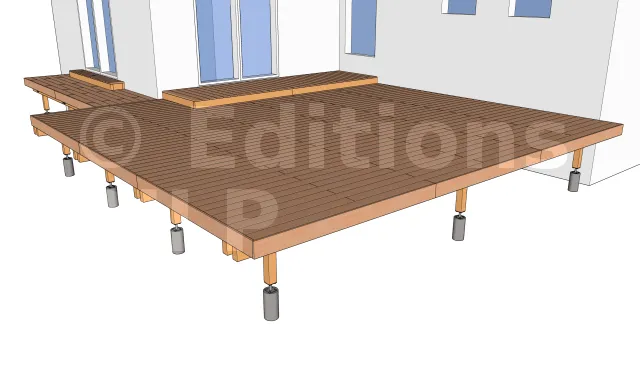

La création du porte à faux 1
Pour que la terrasse ait un aspect aérien et que les poteaux soient dissimulés au maximum, ces derniers ont été décalés vers l’intérieur d’une trentaine de centimètres par rapport aux extrémités de la terrasse.
La création du porte à faux 2

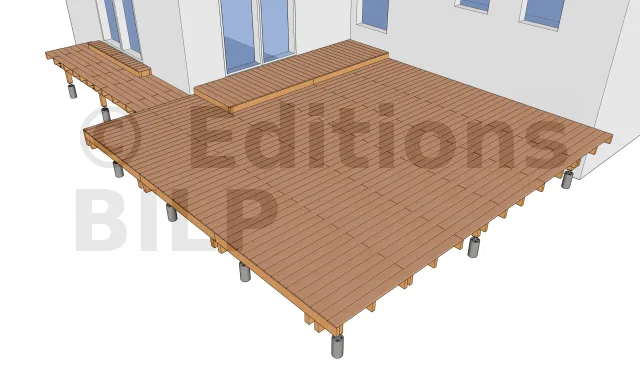

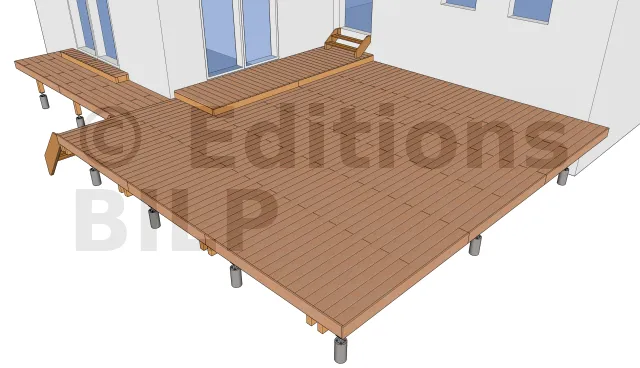

Vue des lames de platelage 1
La fixation des lames peuvent être invisibles ou apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.
Vue des lames de platelage 2
Vue des bandeaux de finition 1
Il existe différents types de bandeau de finition selon la hauteur de la structure à dissimuler.
Pour ce projet, nous avons opté pour des bandeaux devant. Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.
Vue des bandeaux de finition 2

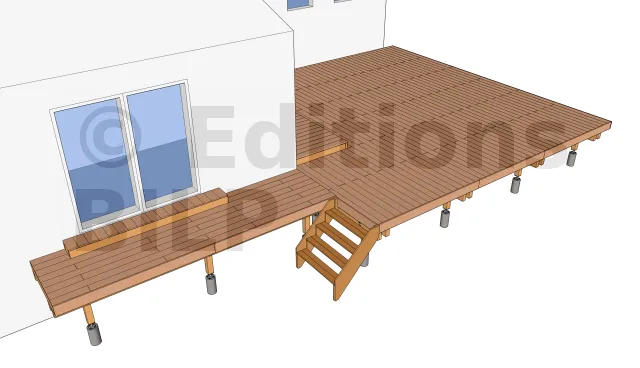

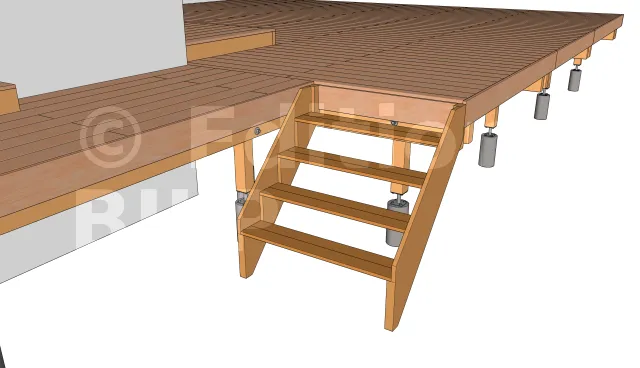

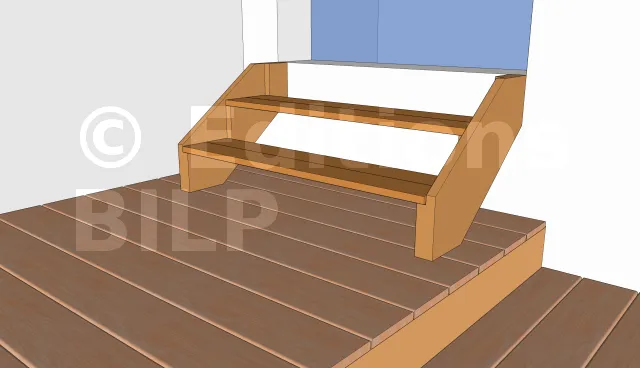

Vue de l’escalier 1
Vue de l’escalier 2
