Voici un petit aperçu des plans de ce projet.
Voici le projet en quelques images :

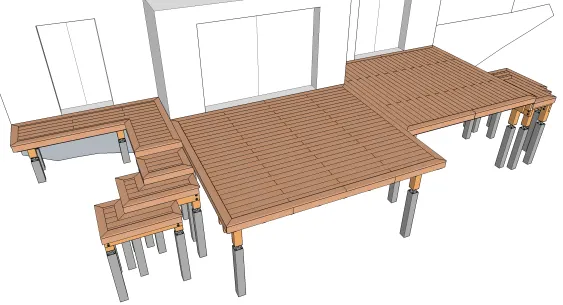

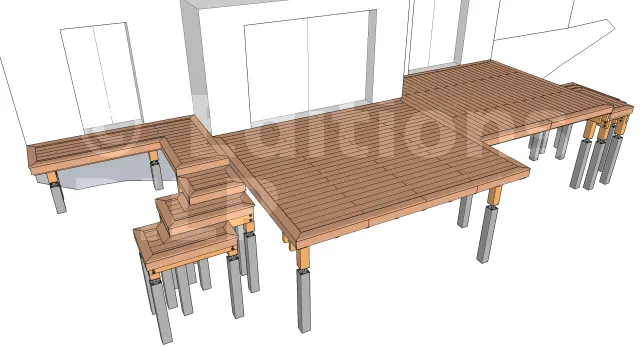

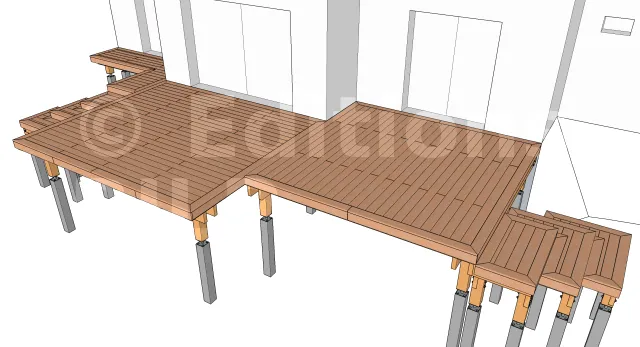

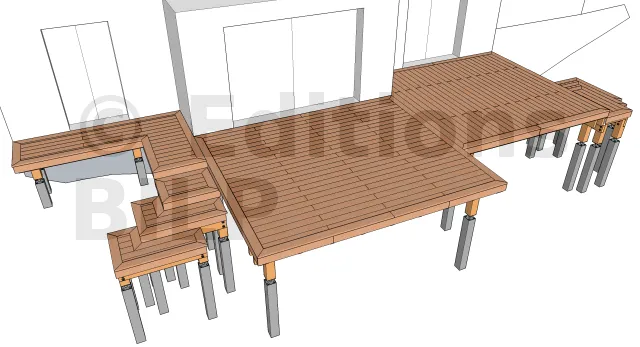

Vue en perspective 1

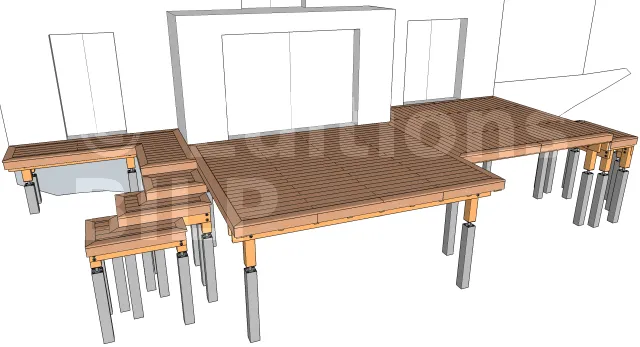

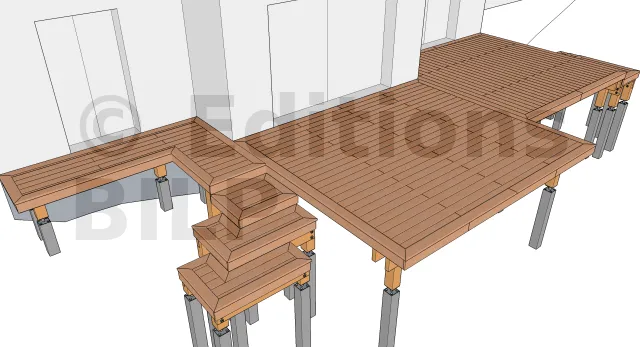

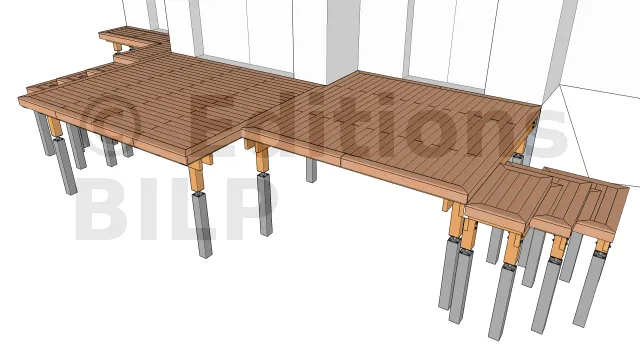

Vue en perspective 2
Vue en perspective 3

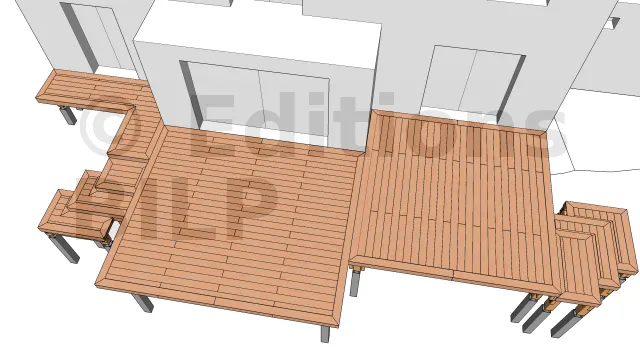

Vue de haut

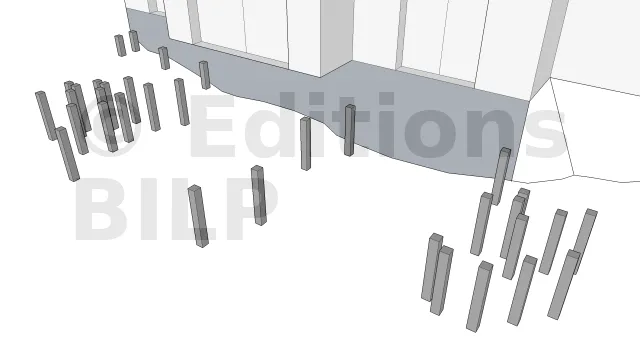

Répartition des plots en béton
Dans le but d’avoir une base solide où les poteaux s’appuieront et étant donné que le terrain présente des irrégularités, nous avons réalisé des semelles isolées en béton.

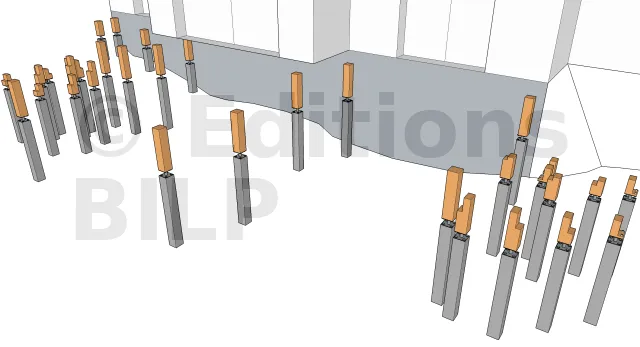

La mise en place des potelets en bois
Cette mise en place commence généralement par les potelets d’angles dans la mesure où ces derniers serviront aux poutres porteuses d’aboutages et d’appuis aux extrémités.

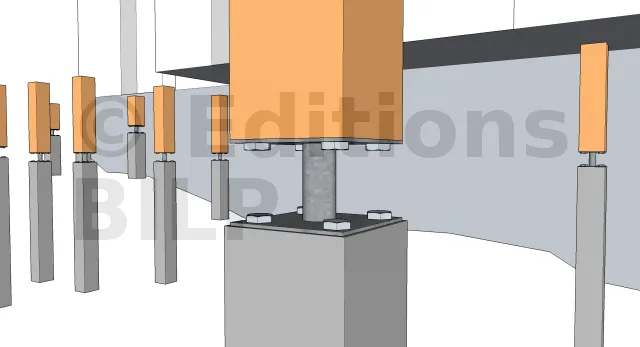

Détails des fixations des potelets
La fixation des potelets sur les plots en béton se fait par l’intermédiaire de pieds de poteau comme des pieds de poteau fixes classiques. Ils sont fixées au potelet grâce à des tirefonds et au plots en béton soit par des goujons d’ancrages, soit par scellement chimique des tiges filetées qui seront par la suite serrées avec des écrous et des rondelles.

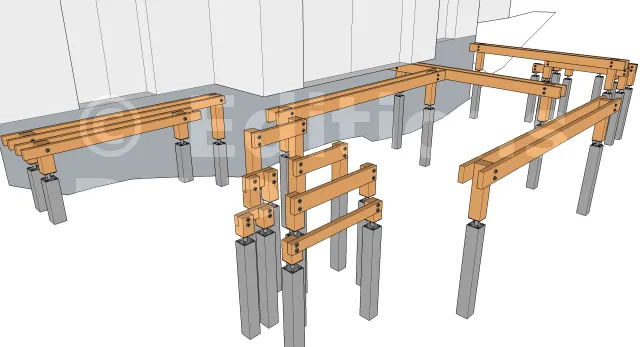

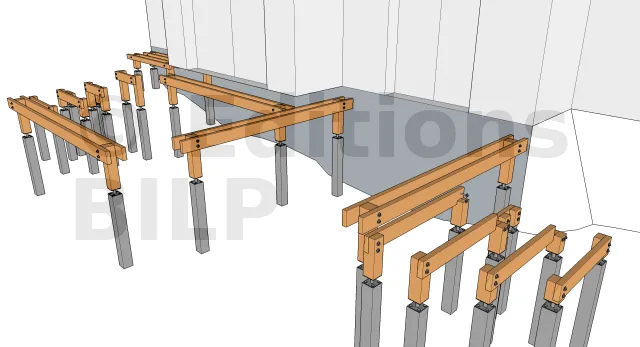

Vue des potelets et des poutres porteuses 1
Vue des potelets et des poutres porteuses 2

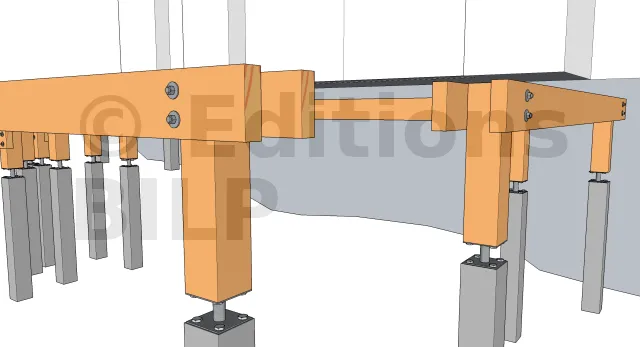

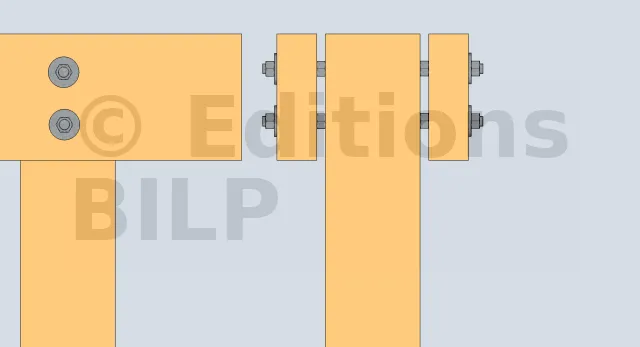

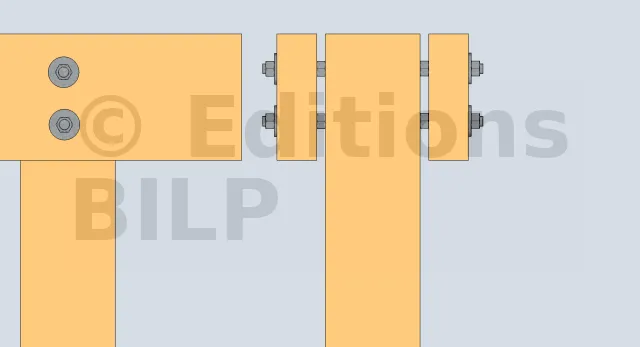

Détails des fixations des potelets sur les poutres porteuses
Pour créer une ventilation mais surtout éviter la stagnation de l’eau entre le potelet et la poutre afin de ne pas accélérer le pourrissement du bois, il est important d’y créer un petit espace de 5 à 10 mm grâce à des cales larges à charge lourde ou avec des rondelles ou des écrous.
Fixation des poutres porteuses sur les potelets

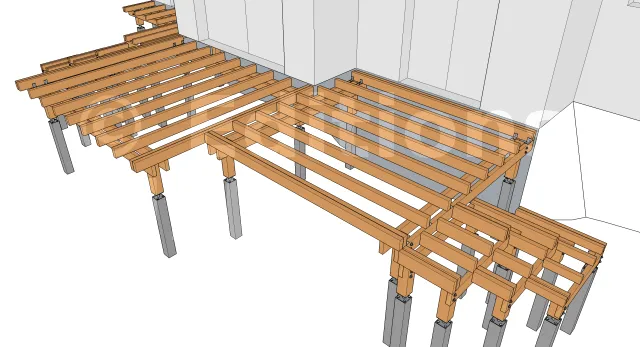

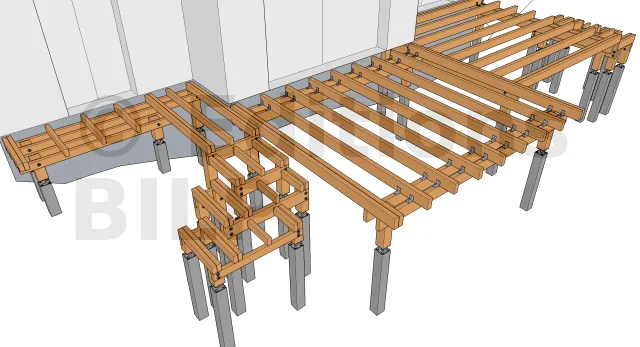

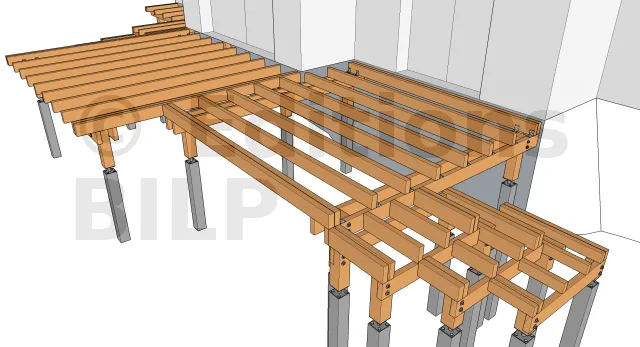

Vue des solives sur les poutres porteuses 1

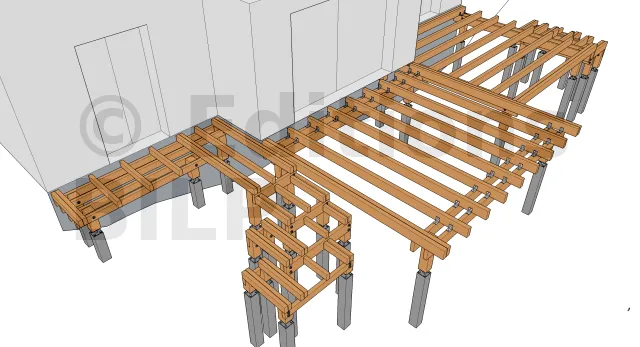

Vue des solives sur les poutres porteuses 2

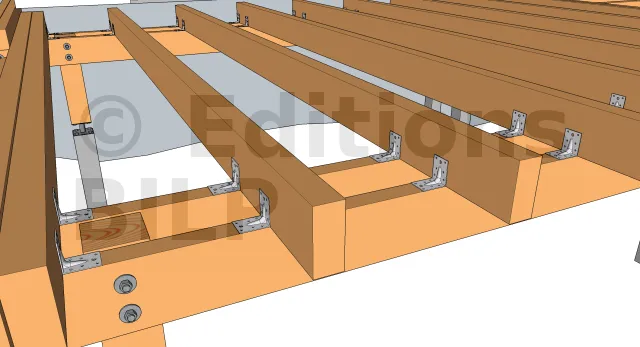

Détails des fixations des solives
La fixation a été réalisée avec des équerres renforcées que l’on peut fixer au bois soit avec des pointes annelées électrozinguées , soit avec des vis pour connecteurs tête Torx.
La création du porte à faux 1
Pour cacher au maximum les potelets afin de donner un aspect aérien à la terrasse, les potelets périphériques ont été décalés vers l’intérieur d’une vingtaine de centimètres.
La création du porte à faux 2

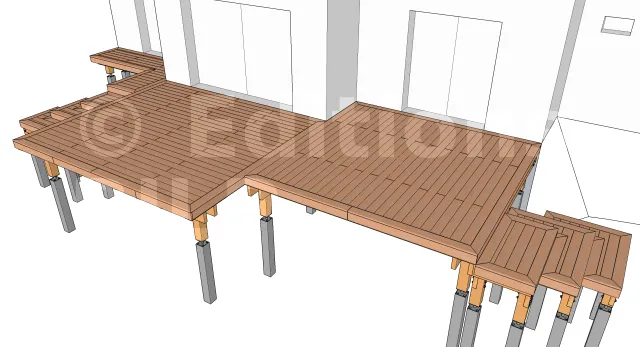

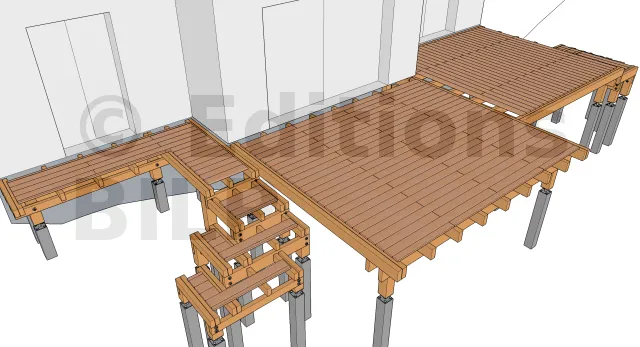

Vue des lames de platelage 1
La fixation des lames peuvent être invisibles ou apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.

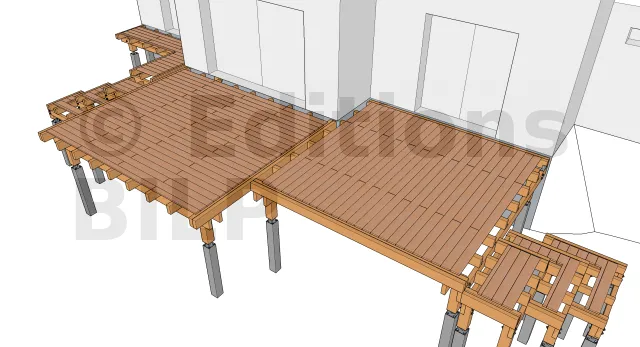

Vue des lames de platelage 2
Vue des bandeaux de finition 1
Il existe différents types de bandeau de finition selon la hauteur de la structure à dissimuler.
Pour ce projet, nous avons opté pour des bandeaux devant. Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.
Vue des bandeaux de finition 2

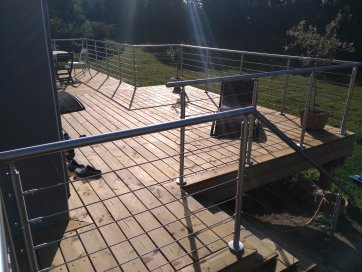

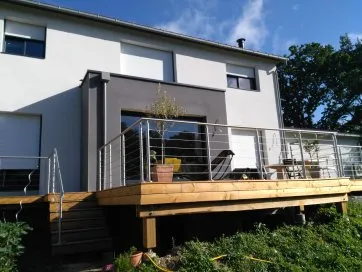

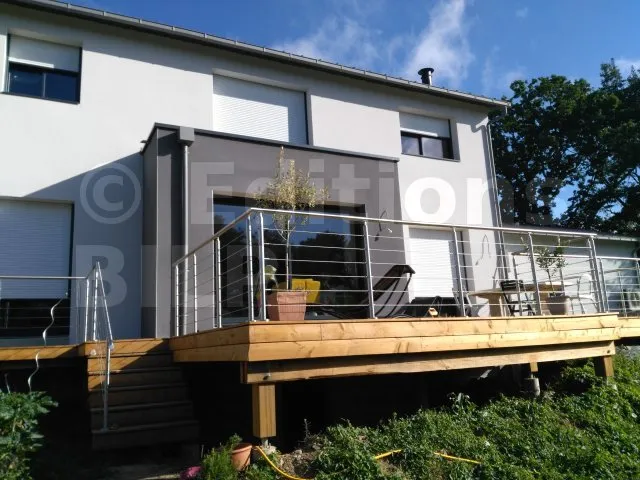

Voici quelques photos réelles du projet :

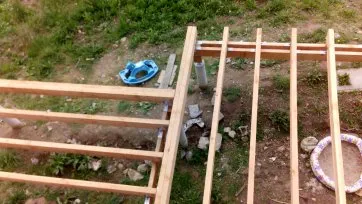

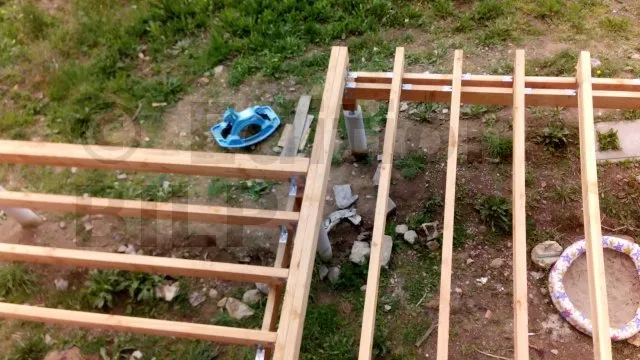

La mise en place des solives sur les poutres porteuses

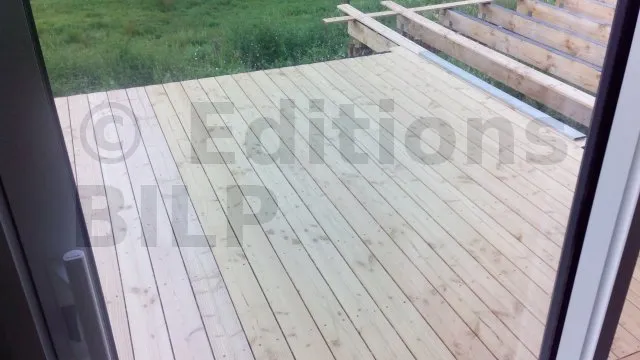

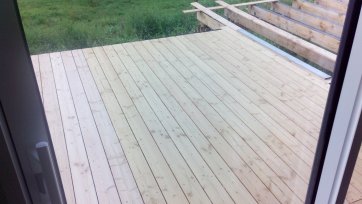

La fixation des lames de platelage

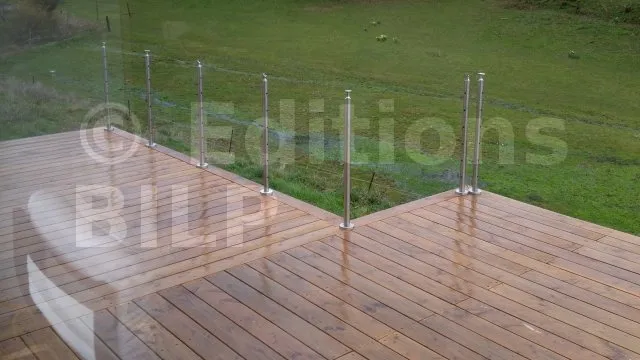

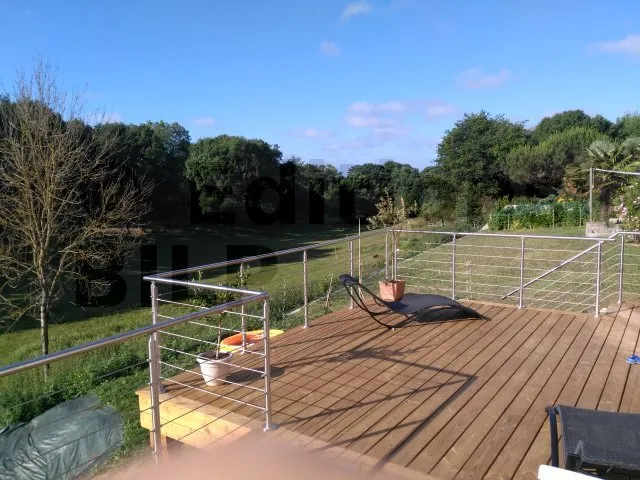

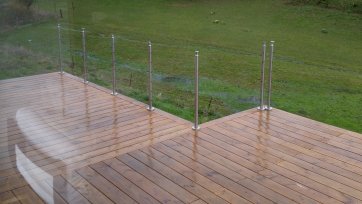

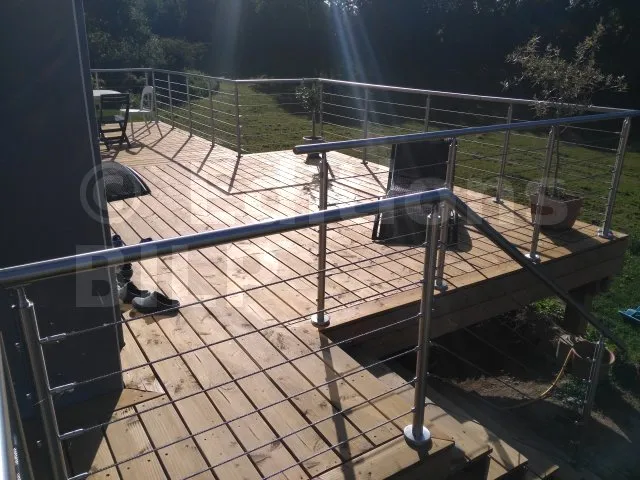

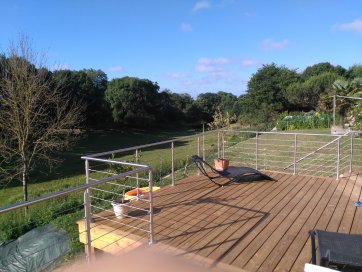

La mise en place du garde-corps
