Voici un petit aperçu des plans de ce projet.
Voici le projet en quelques images :

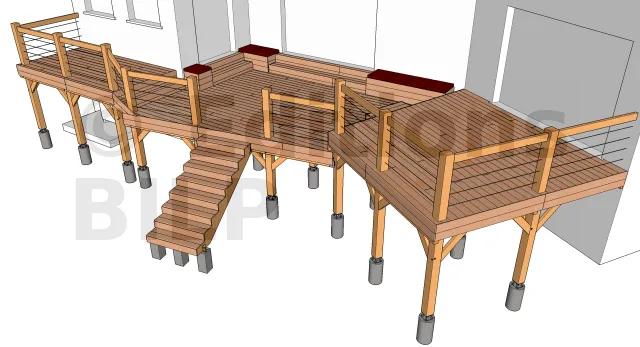

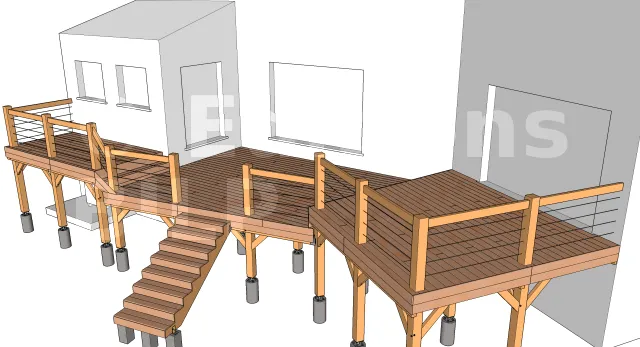

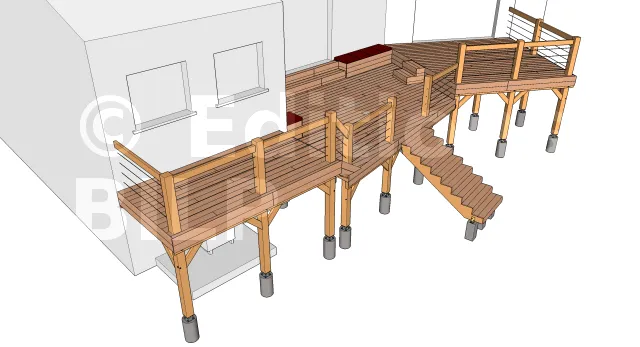

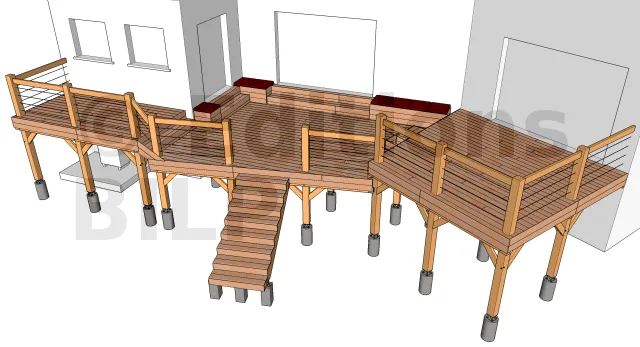

Vue en perspective 1

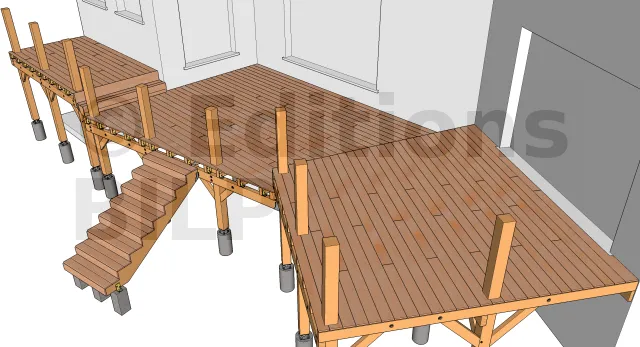

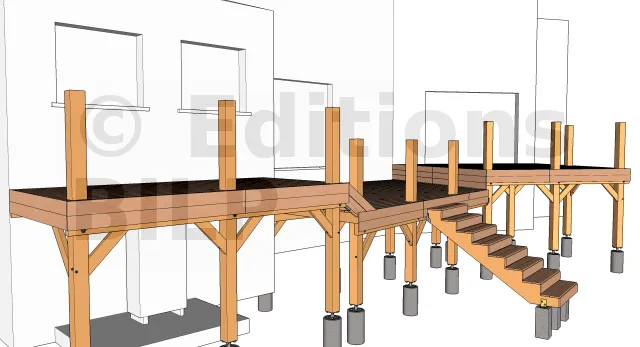

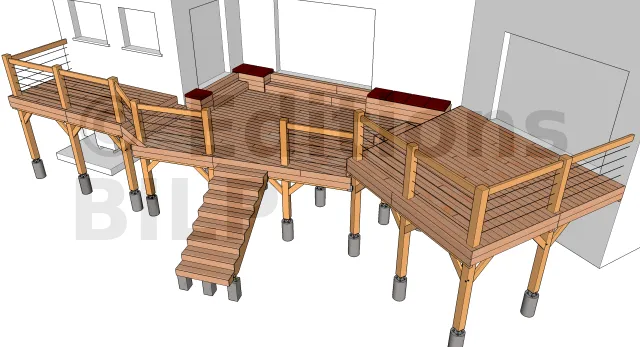

Vue en perspective 2

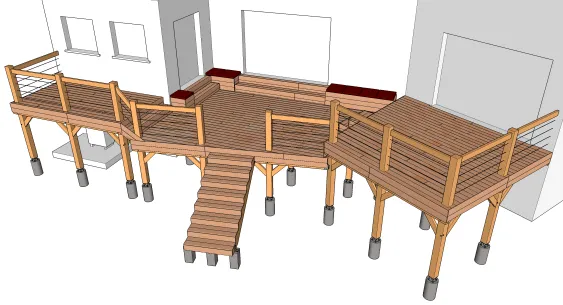

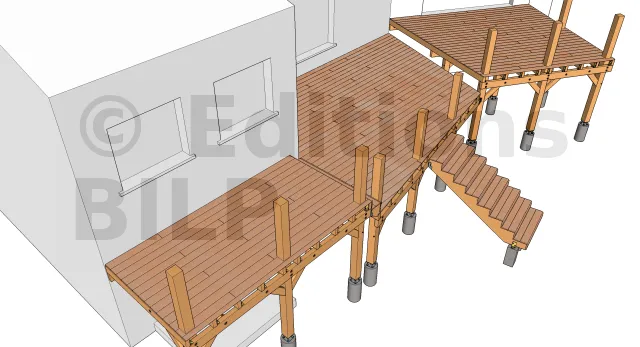

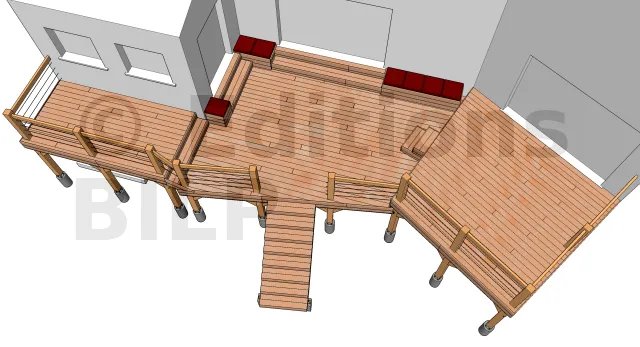

Vue de haut

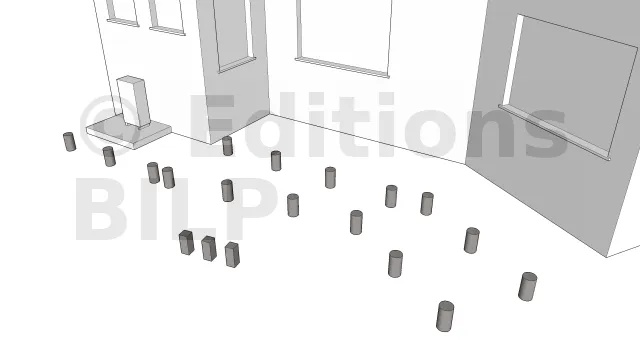

Répartition des plots en béton
La hauteur de la construction impose la réalisation des semelles isolées en béton qui serviront d’appuis pour les poteaux et les crémaillères de l’escalier.

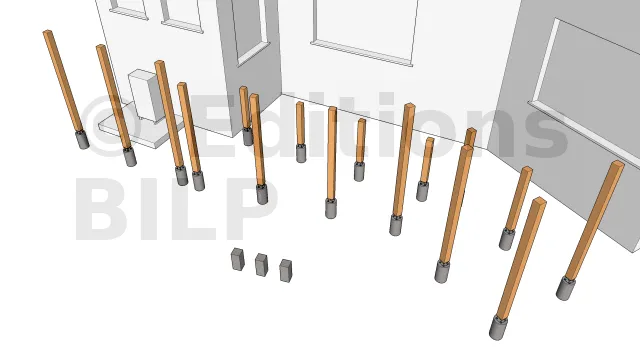

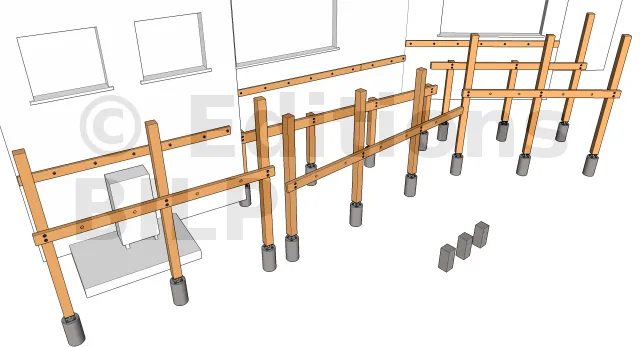

Répartition des poteaux
La mise en place des poteaux commence toujours par les poteaux d’angle dans la mesure où ils serviront d’appuis aux extrémités et d’aboutages pour les poutres porteuses.

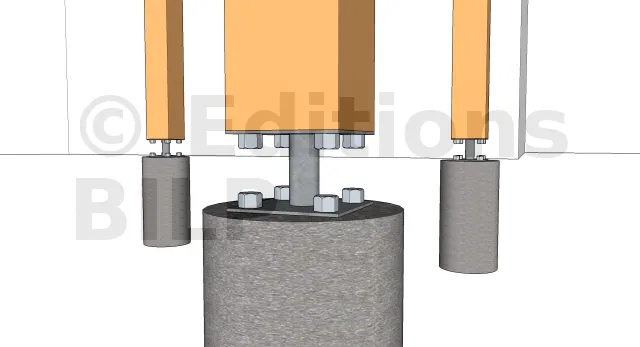

Détails des fixations des poteaux sur les plots en béton
La fixation des poteaux aux semelles est réalisée grâce à des pieds de poteau. Pour ce projet, nous avons opté pour des pieds de poteau fixes. Ils sont fixés avec des tirefonds aux poteaux et aux plots en béton soit par des goujons d’ancrages, soit par scellement chimique des tiges filetées et par la suite les serrées avec des écrous et des rondelles.

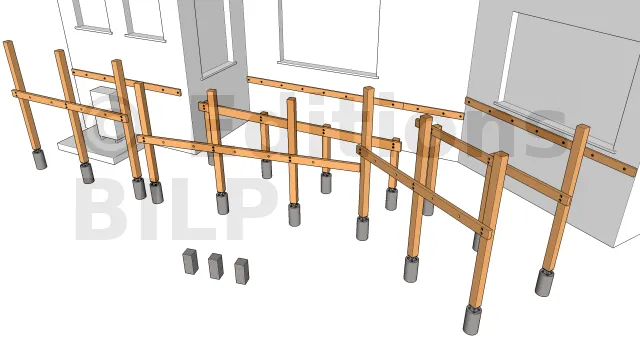

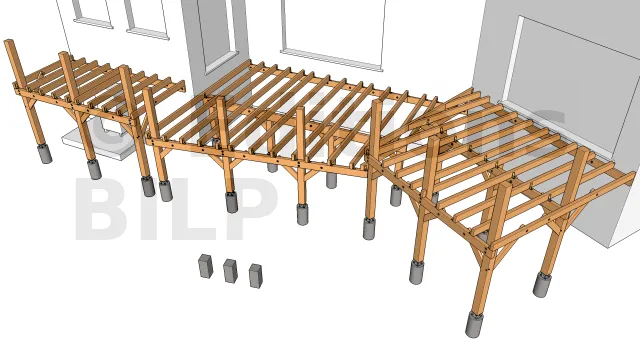

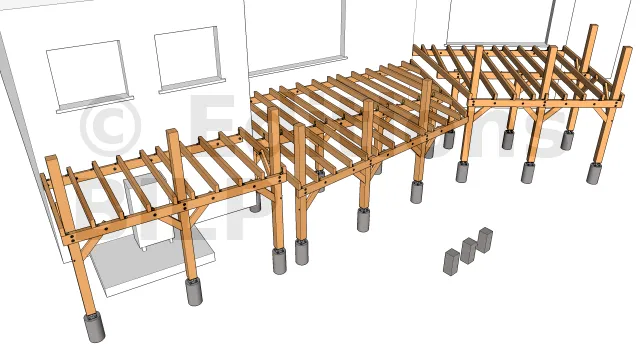

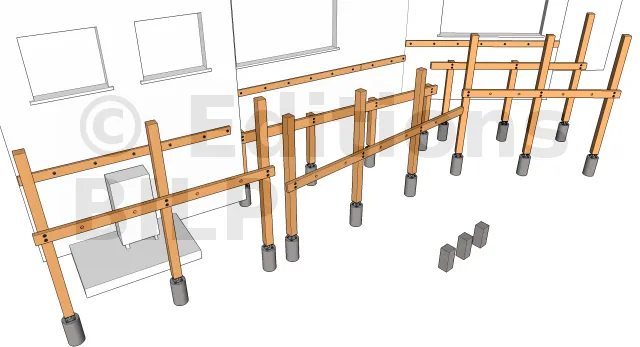

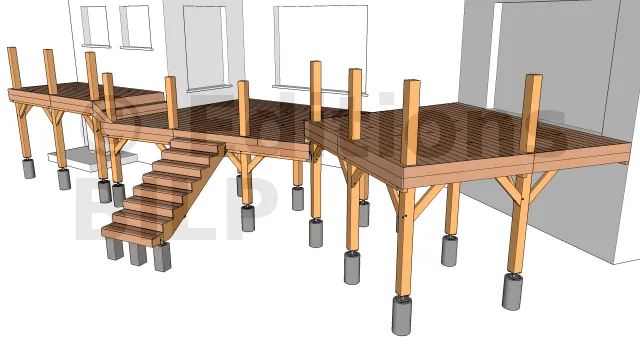

Vue des poteaux et des poutres 1
Vue des poteaux et des poutres 2
Détails des fixations des poutres porteuses aux poteaux
Le montage des poutres porteuses a été réalisé avec des tiges filetées, des écrous et des rondelles.
Pour éviter la stagnation de l’eau entre la poutre et le poteau et permettre l’aménagement d’une ventilation, il est indispensable d’y créer un petit espace par l’intermédiaire de cales larges à charge lourde ou avec des rondelles.

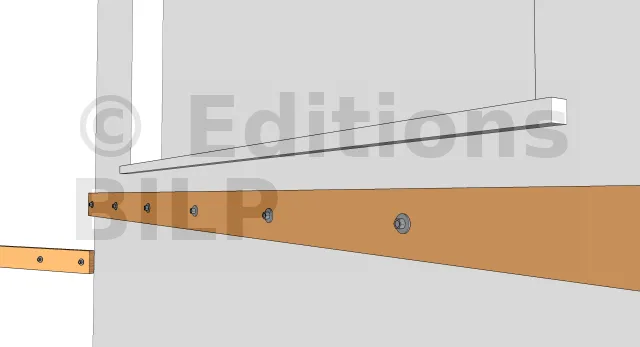

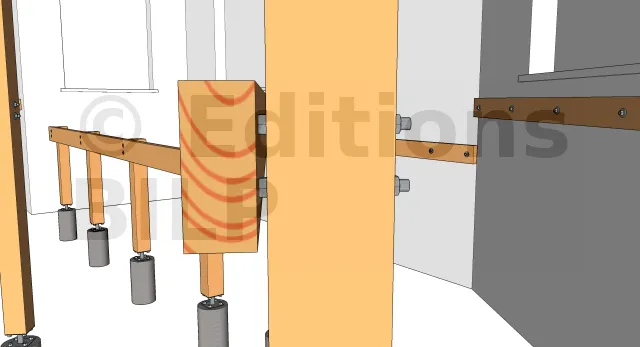

La fixation de la poutre muralière
Pour la fixation, vous avez deux possibilités : soit par scellement chimique des tiges filetées, soit avec des vis d’ancrage MULTI-MONTI TimberConnect.
Vue des solives et des contreventements 1
Vue des solives et des contreventements 2

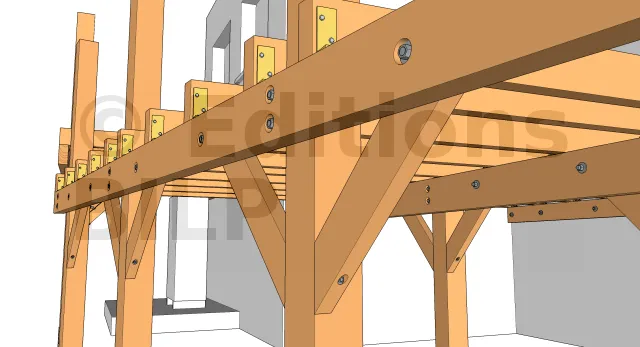

Détails des fixations des contreventements
La fixation des contreventements est faite avec des tiges filetées, des écrous et des rondelles de charpente.
Pour un meilleur esthétisme, les écrous sont dissimulés dans un trou borgne que l’on usine avec une mèche plate.

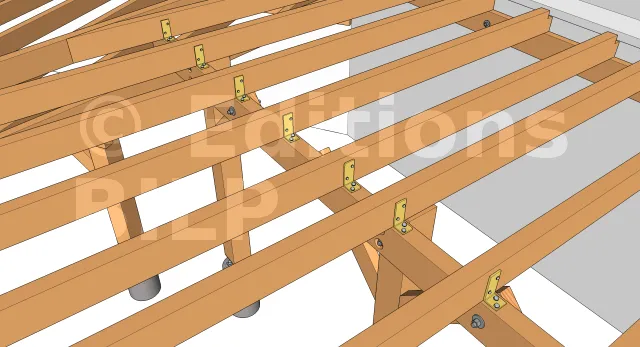

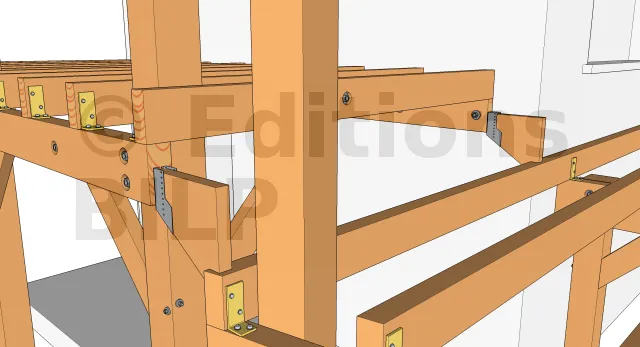

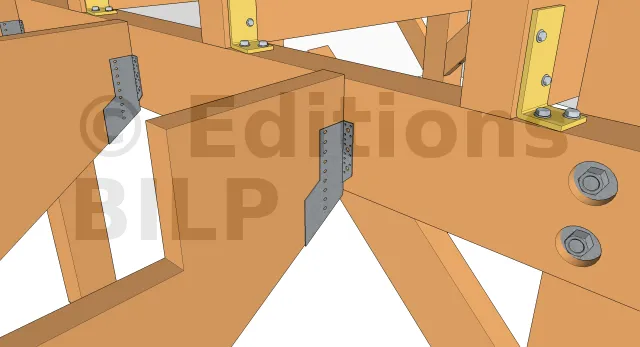

Détails des fixations des solives sur les poutres porteuses
La fixation peut se faire avec des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs. Une autre solution tout aussi efficace est la fixation par le dessus avec une vis CombiConnect.

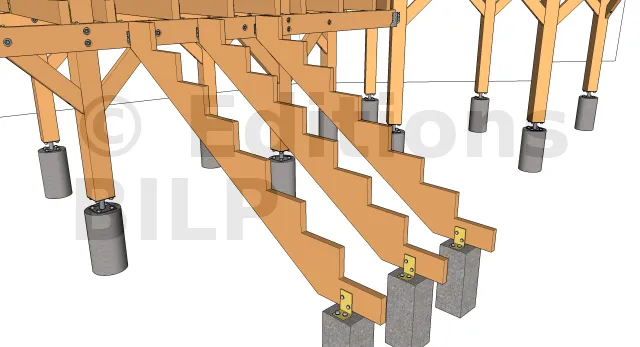

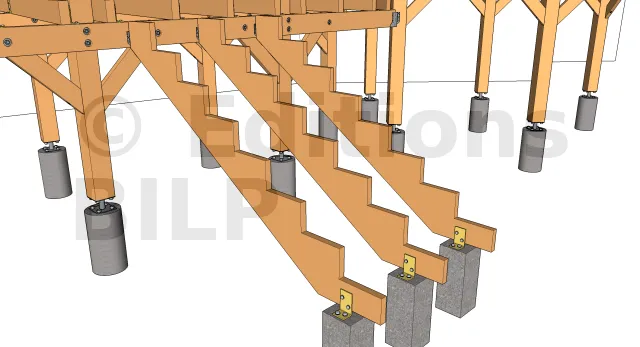

La mise en place de la crémaillère de l’escalier
Elles sont fixées aux plots avec des équerres renforcées d’épaisseur 3mm. L’équerre est fixée au plot avec des vis d’ancrage à tête hexagonale et à la crémaillère avec des vis spéciales connecteur ou un tirefond.

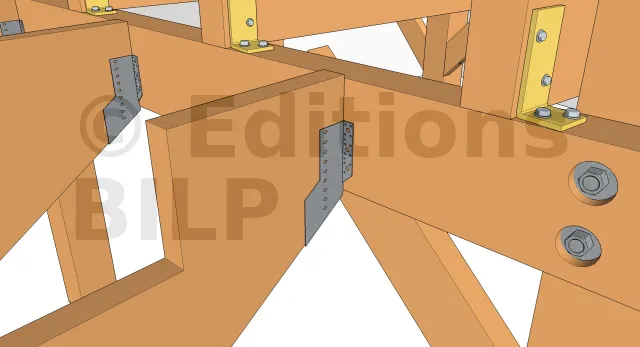

Détails des fixations des crémaillères sur la poutre porteuse
Elles sont fixées à la poutre porteuse avec des sabots.
La création des marches de l’escalier entre les deux niveaux de terrasse

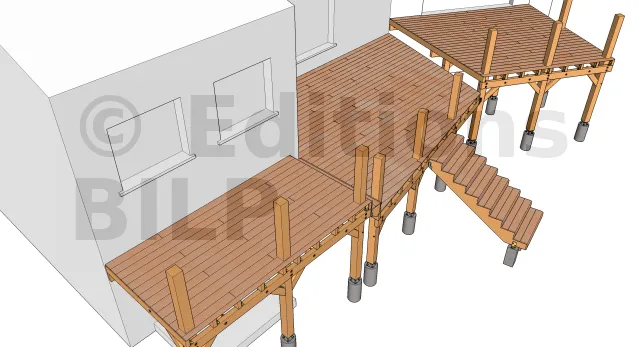

Vue du platelage 1
Pour le choix des fixations, vous pouvez utiliser soit des fixations invisibles, soit des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.
Vue du platelage 2
Vue des bandeaux de finition 1
Il existe différents types de bandeau de finition selon la hauteur de la structure à dissimuler.
Dans notre cas, nous avons opter pour des bandeaux double. Leurs fixations se font par l’intermédiaire des vis INOX.
Vue des bandeaux de finition 2
Vue du garde-corps
Il est à noter que les garde-corps horizontaux comme sur l’image est fortement déconseillé. En effet, c’est très dangereux car les enfants en raison de leur vivacité et de leur curiosité pourraient facilement l’escalader ou passer tout simplement à travers. De ce fait, il y a des règlementations à respecter.

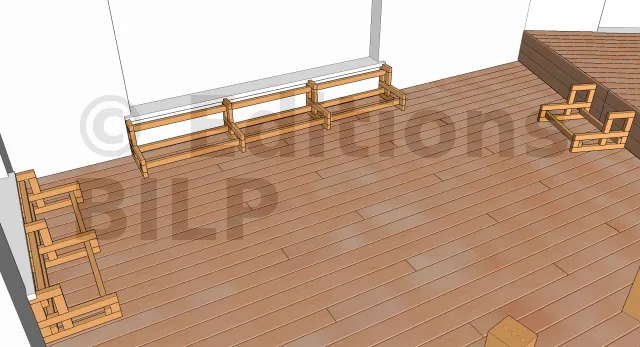

Vue de la structure des accessoires
Vue des diverses accessoires

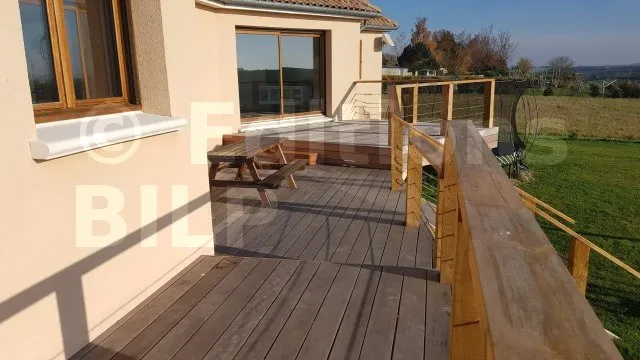

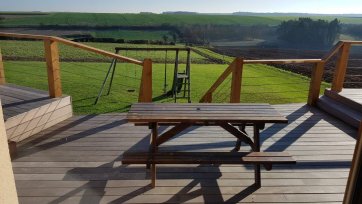

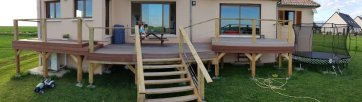

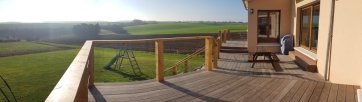

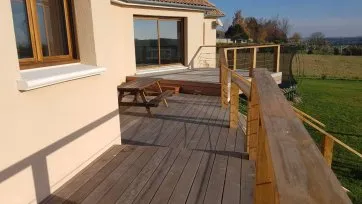

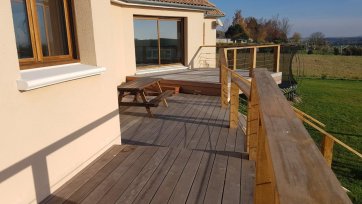

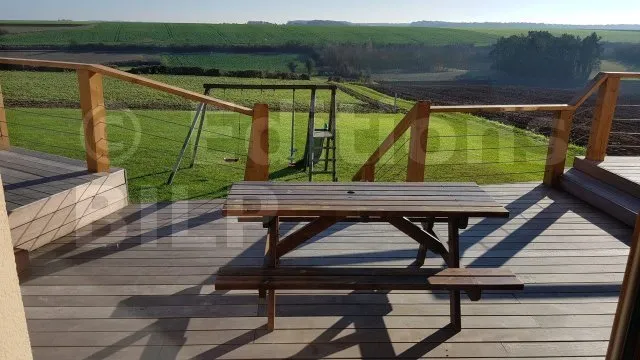

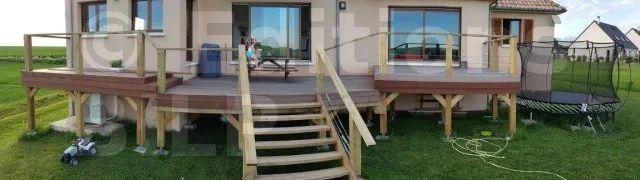

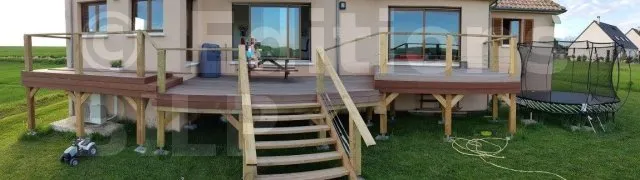

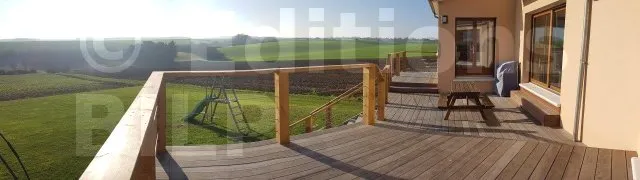

Voici quelques photos réelles du projet :

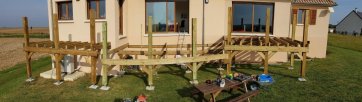

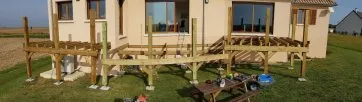

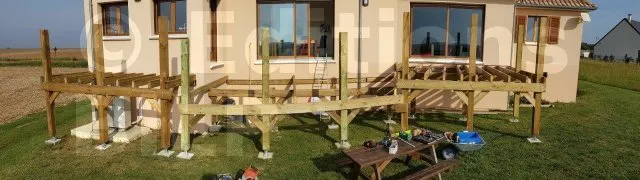

Vue des poteaux et des poutres fixés

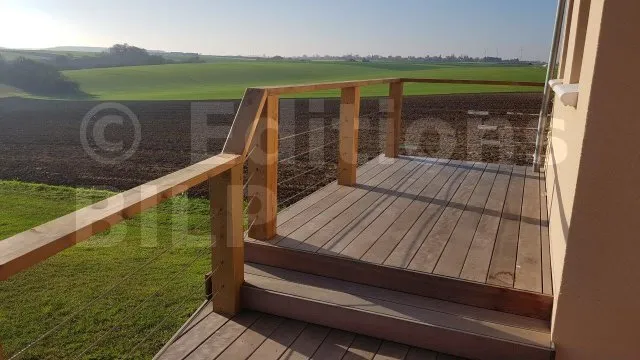

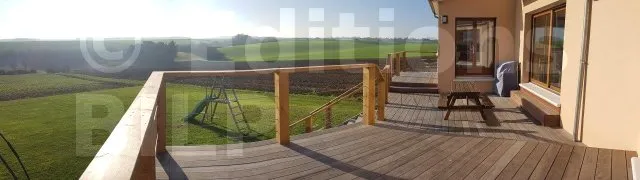

La mise en place du garde-corps
