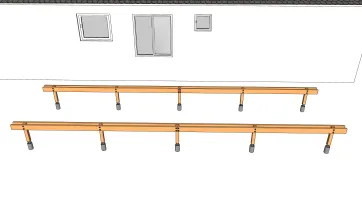

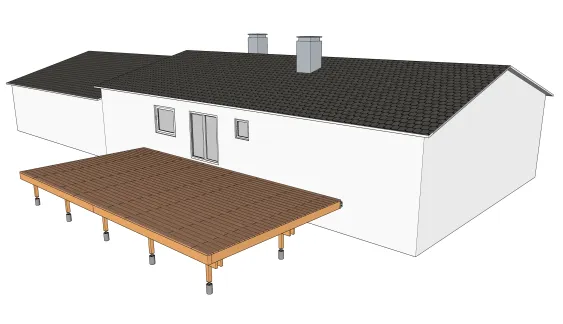

Voici un petit aperçu des plans de ce projet.

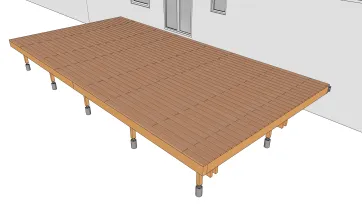

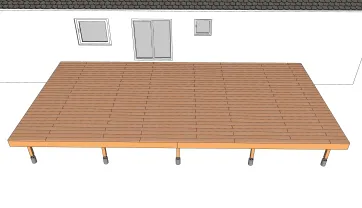

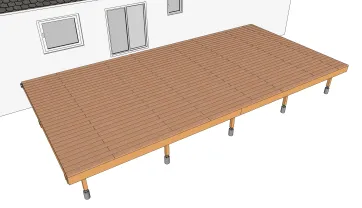

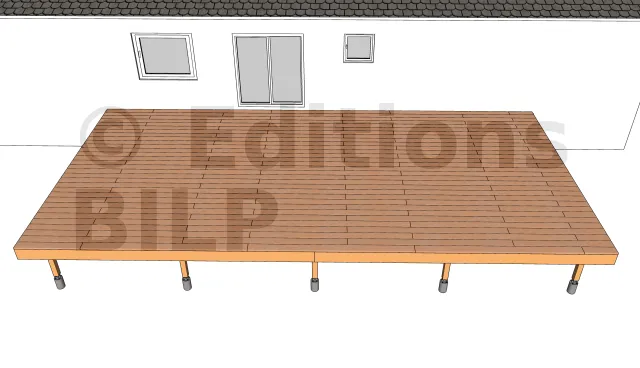

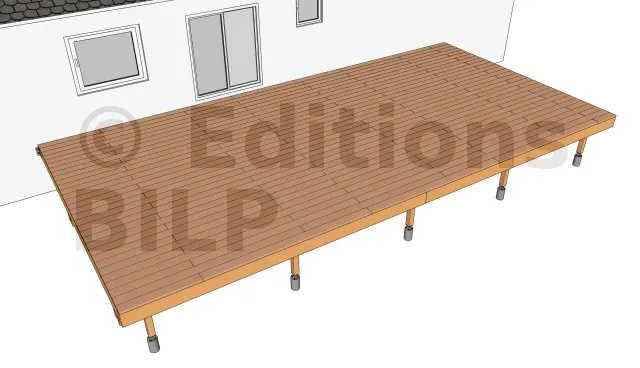

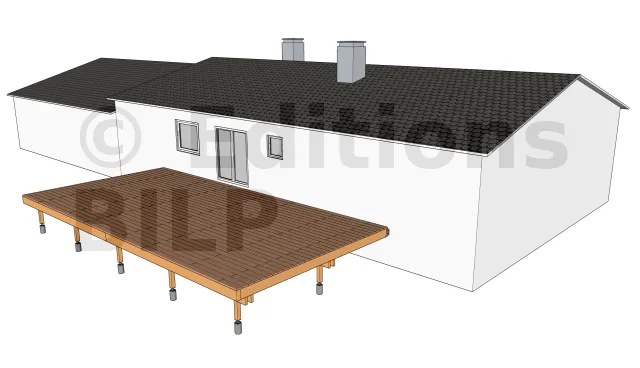

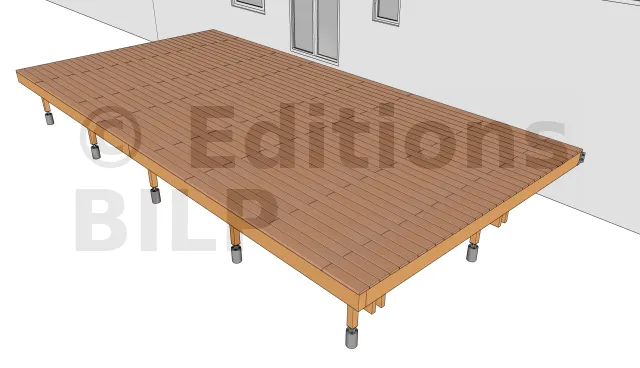

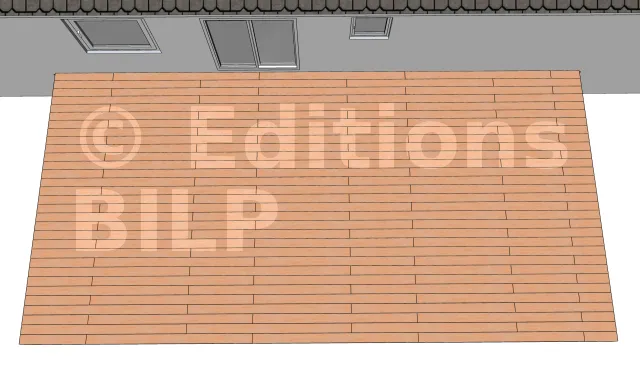

Voici le projet en quelques images :

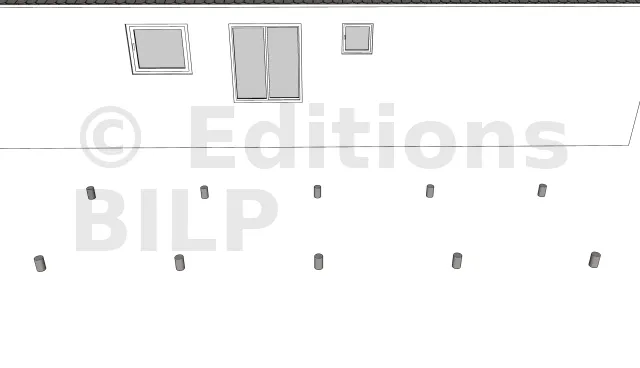

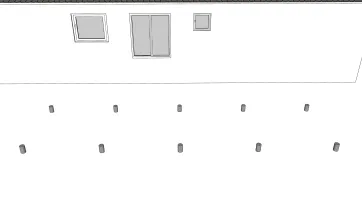

Répartition des plots en béton
Pour que la base où sera mise en place les pilotis soit solide, il a été indispensable de réaliser des semelles isolées en béton.

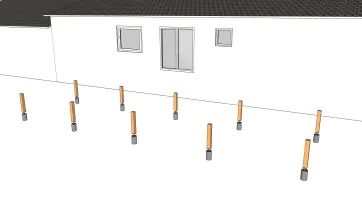

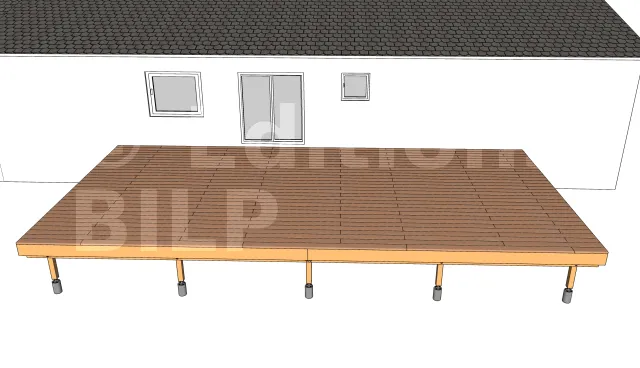

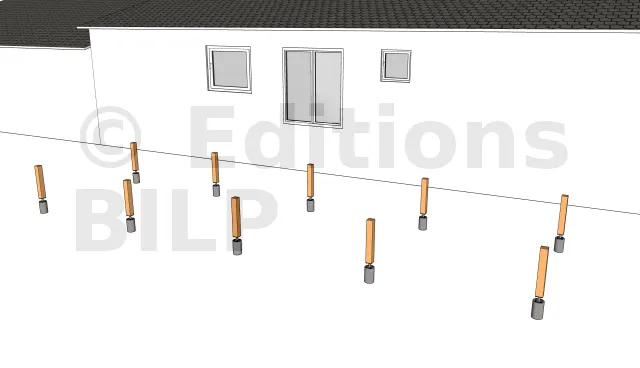

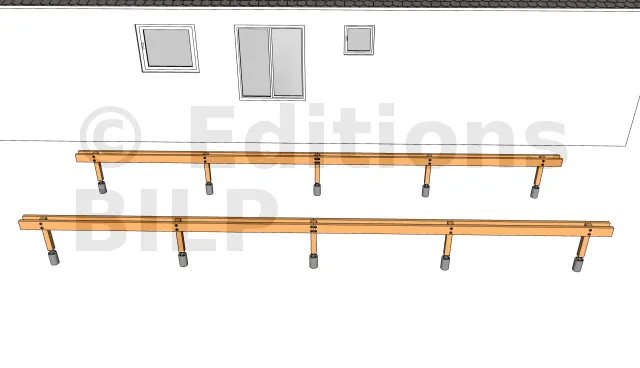

Répartition des poteaux
La mise en place des poteaux commence par la fixation des poteaux périphériques car ce sont ces derniers qui serviront d’appuis aux extrémités et d’aboutages pour les poutres porteuses.

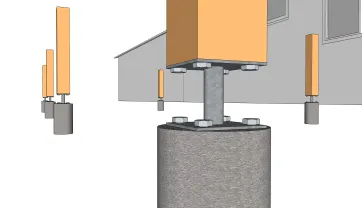

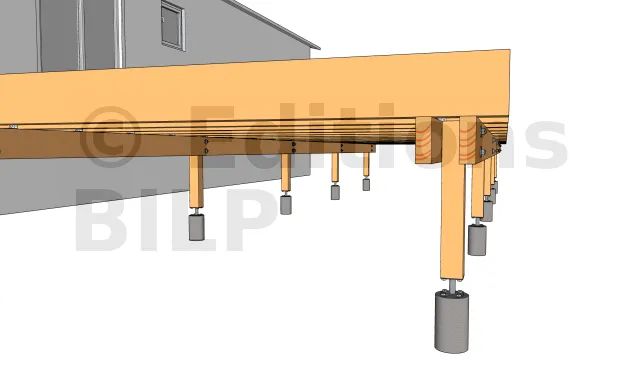

Détails des fixations des poteaux

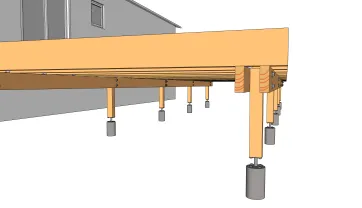

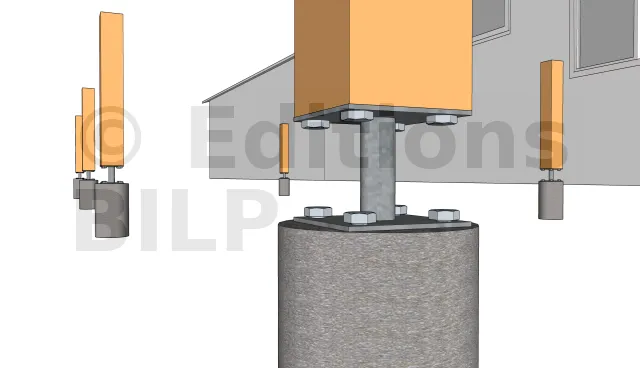

La fixation des poteaux sur les plots en béton se fait grâce à des pieds de poteau. Pour ce projet, nous avons utilisé des pieds de poteau fixes classiques. Ils sont fixés au poteau avec des tirefonds et au plots en béton soit par des goujons d’ancrages, soit par scellement chimique des tiges filetées qui seront par la suite serrées avec des écrous et des rondelles.
La pose des poutres porteuses

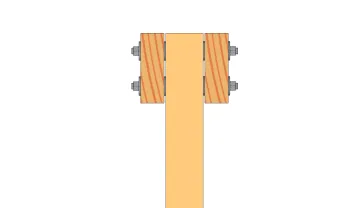

Détails des fixations des poteaux sur les poutres porteuses

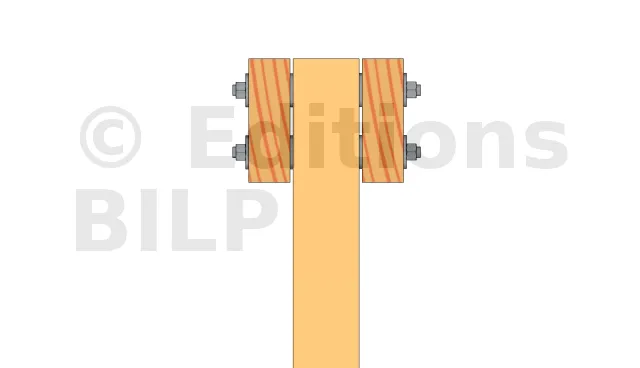

Pour créer une ventilation et éviter la stagnation de l’eau entre la poutre et le potelet dans le but de ne pas accélérer le pourrissement du bois, il est important d’y créer un petit espace de 5 à 10 mm par l’intermédiaire de cales larges à charge lourde, des rondelles ou des écrous.

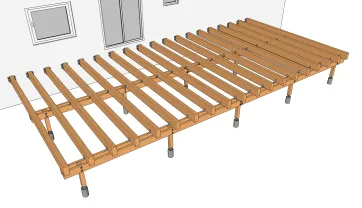

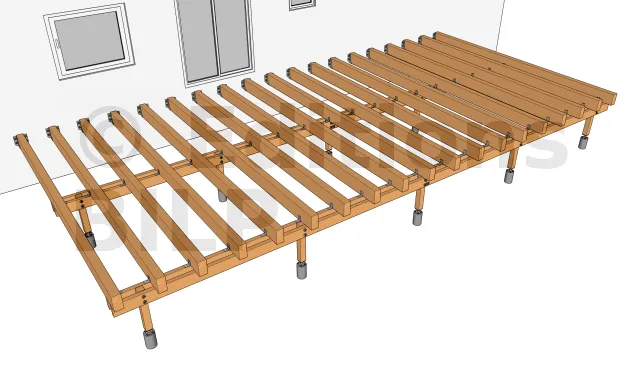

Détails des fixations des solives sur les poutres porteuses

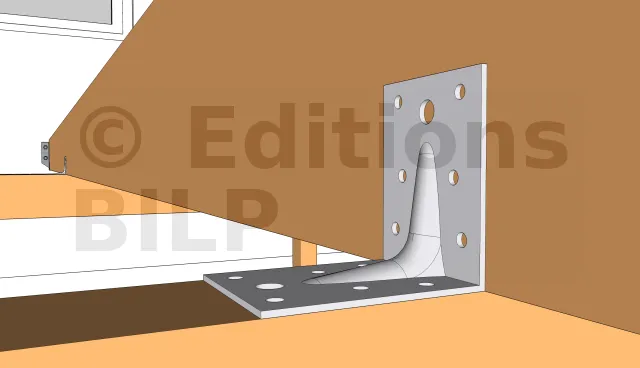

La fixation peut se faire avec des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs.
Vous pouvez également avoir recours à des vis CombiConnect où la fixation se fait par le dessus.
L’ancrage des solives sur la façade du bâtiment

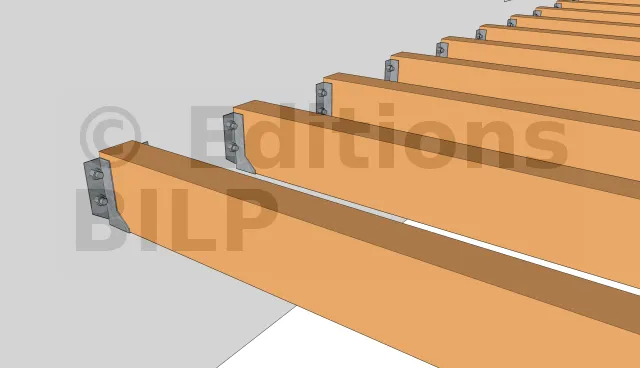

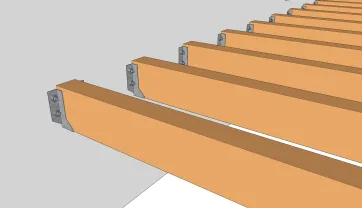

La fixation des solives à la façade s’est faite par l’intermédiaire des sabots à ailes extérieures.
La fixation des sabots sur la façade peuvent être faite soit avec des goujons d’ancrages, soit par scellement chimique des tiges filetées avec des écrous et des rondelles de charpente.

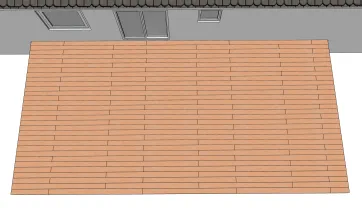

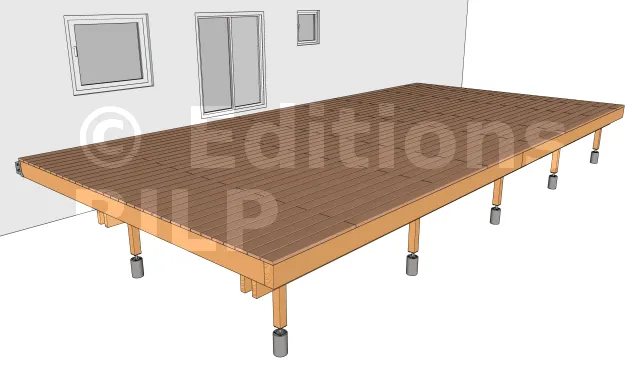

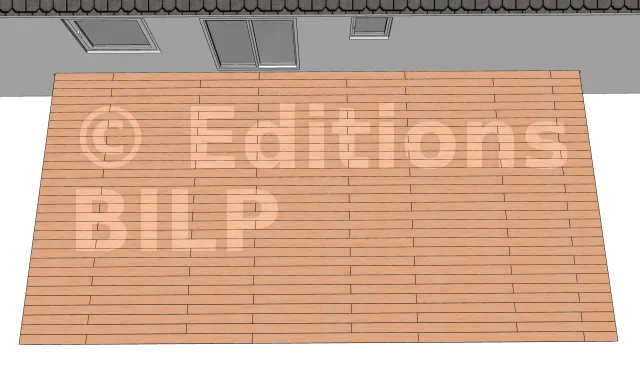

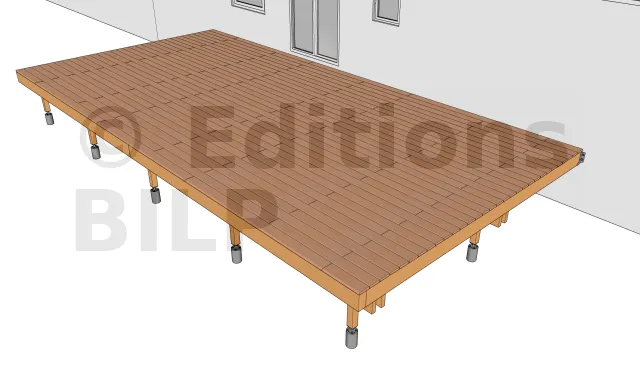

Vue des lames de platelage 1
Vous avez le choix entre des fixations invisibles ou des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, pour des fixations apparentes, vous devrez utiliser des vis INOX.
