Voici un petit aperçu des plans de ce projet.
Voici la réalisation du projet en quelques images :

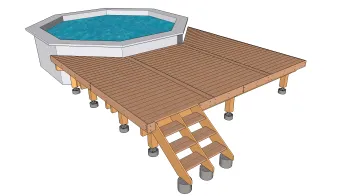

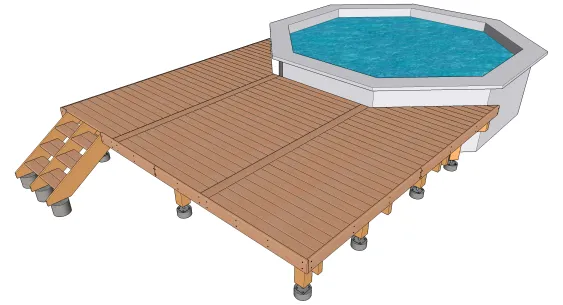

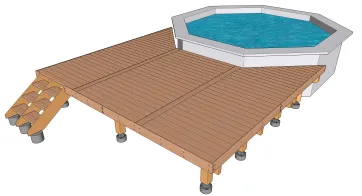

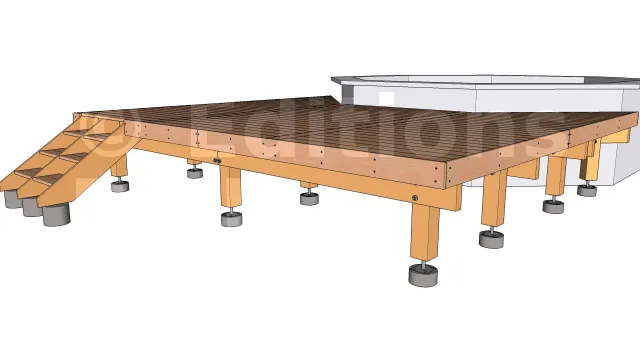

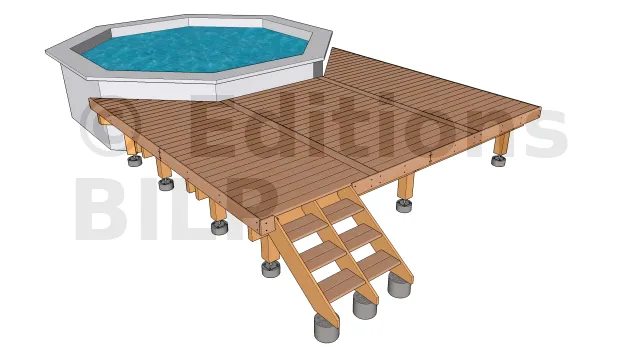

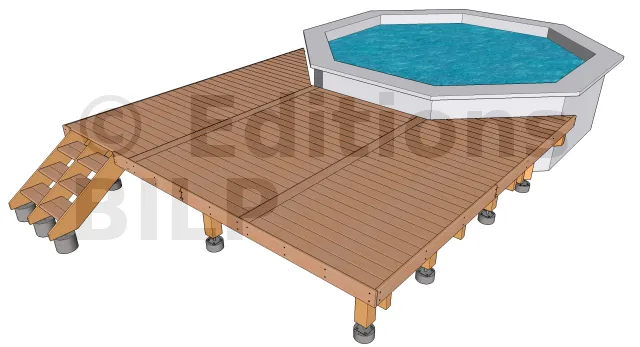

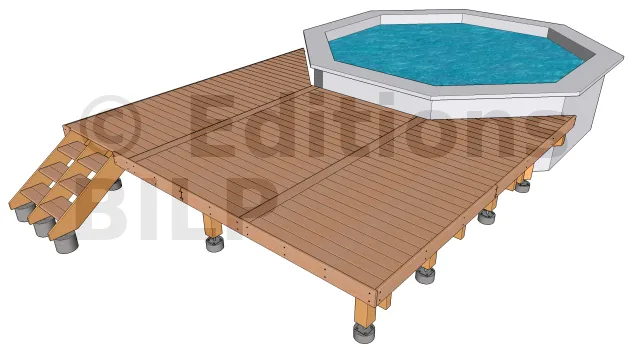

Vue en perspective 1

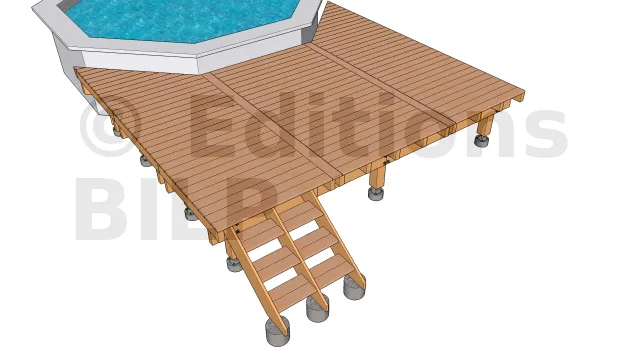

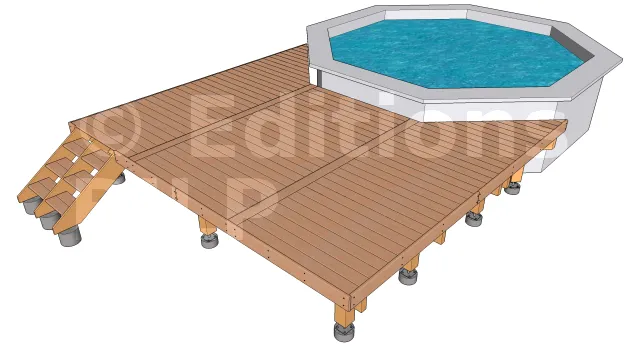

Vue en perspective 2

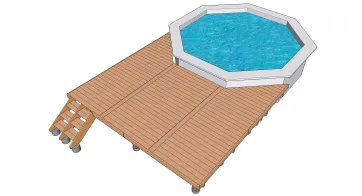

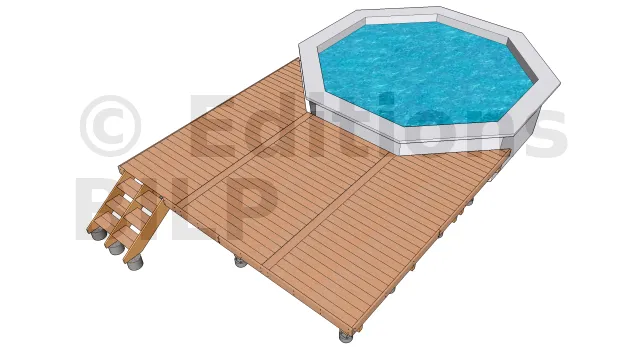

Vue de haut

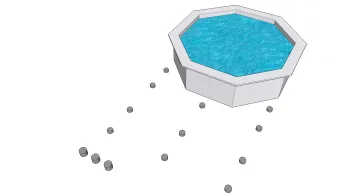

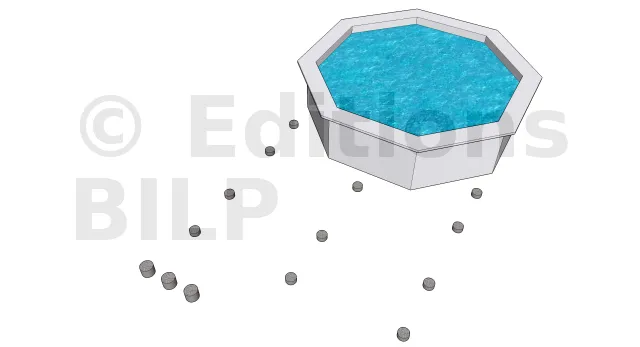

Répartition des plots en béton
Pour commencer sa réalisation, il a été nécessaire de réaliser des plots en béton pour l’appui des potelets.

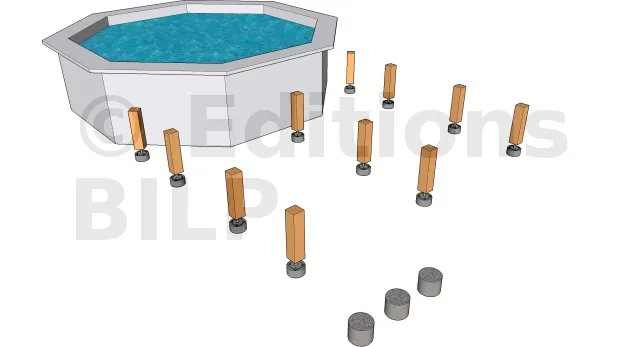

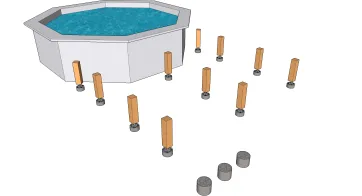

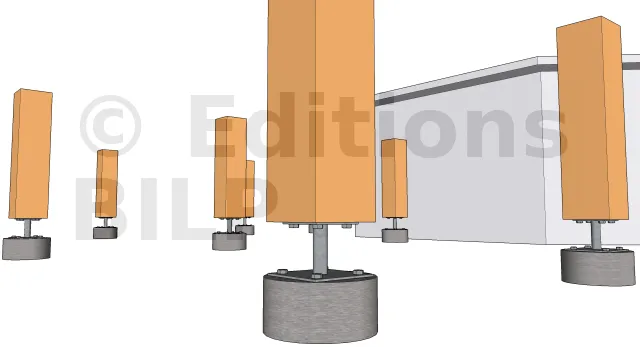

La mise en place des potelets en bois
Leur mise en place débute par la fixation des potelets d’angles dans la mesure où ils serviront d’appuis aux extrémités et d’aboutages pour les poutres porteuses.

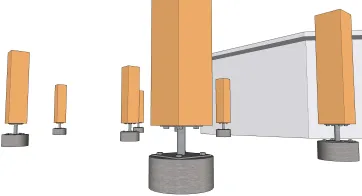

Détails des fixations des potelets sur les plots en béton
La fixation des potelets sur les plots en béton se fait par l’intermédiaire de pieds de poteau. Dans notre cas, nous avons opté pour des pieds de poteau fixes classiques. Ils sont fixés au poteau grâce à des tirefonds et au plots en béton soit par des goujons d’ancrages, soit par scellement chimique des tiges filetées qui seront par la suite serrées avec des écrous et des rondelles.

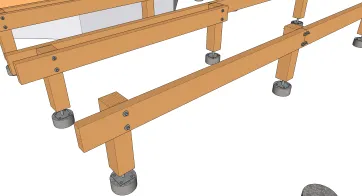

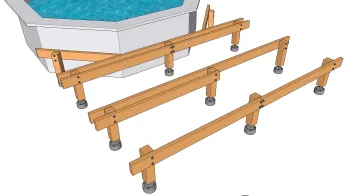

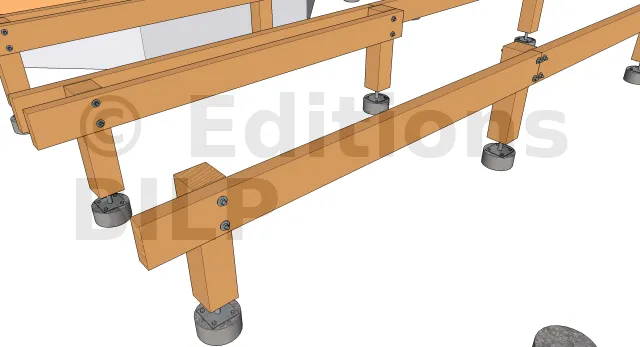

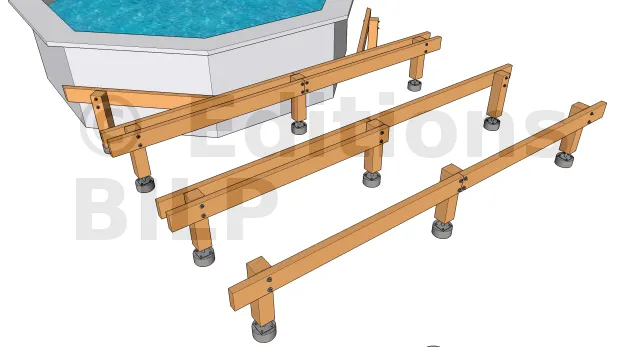

Vue des potelets et des poutres porteuses

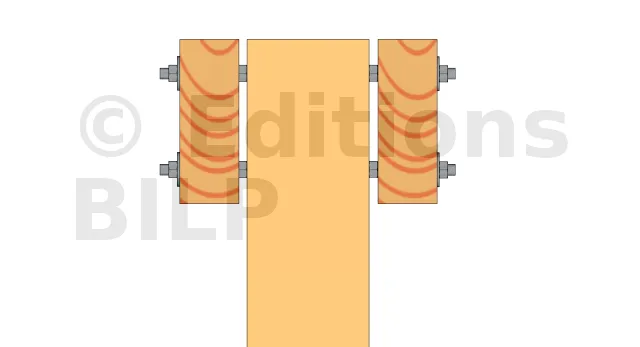

Détails de fixation des poutres porteuses sur les potelets
Pour créer une ventilation et éviter la stagnation de l’eau entre la poutre et le potelet pour ne pas accélérer le pourrissement du bois, il est important d’y créer un petit espace de 5 à 10 mm par l’intermédiaire de cales larges à charge lourde ou avec des rondelles ou des écrous.

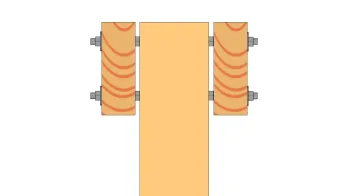

Fixation des poutres porteuses sur les potelets
La fixation des poutres porteuses sur les potelets a été faite avec des tiges filetées, des écrous et des rondelles.

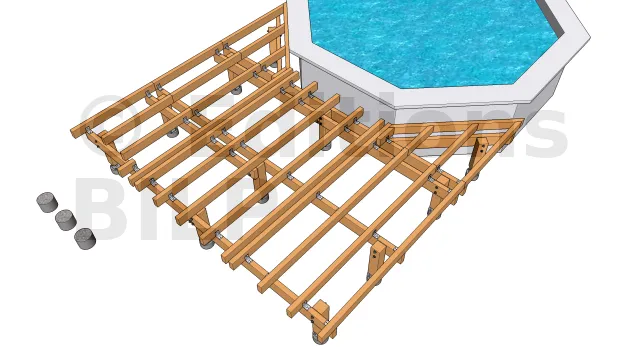

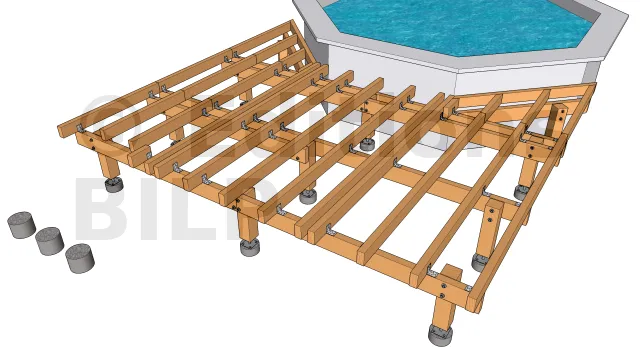

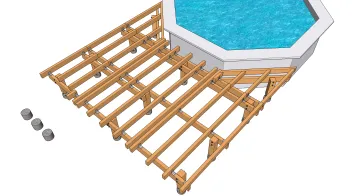

Vue des solives sur les poutres porteuses

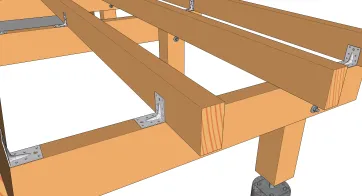

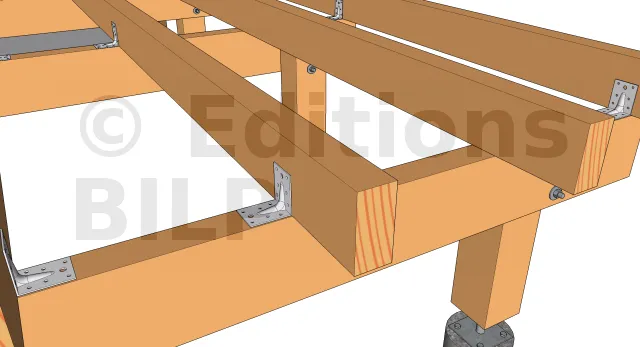

Détails des fixations des solives
La fixation a été réalisée avec des équerres renforcées que l’on peut fixer au bois soit avec des pointes annelées électrozinguées , soit avec des vis pour connecteurs tête Torx.
La création du porte à faux
Pour cacher au maximum les potelets et donner un aspect aérien à la terrasse, les potelets périphériques ont été décalés vers l’intérieur d’une vingtaine de centimètres.

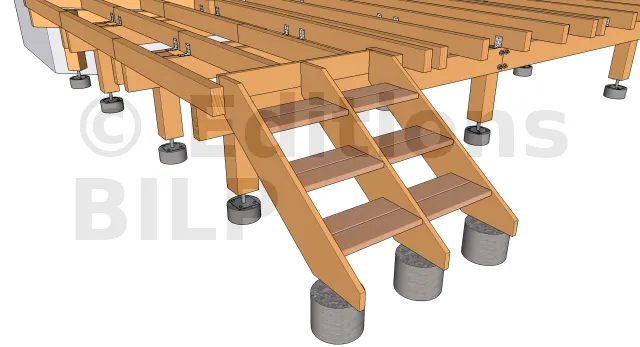

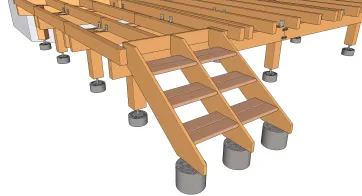

Vue de l’escalier
Vue des lames de platelage
La fixation des lames peuvent être invisibles ou apparentes. Pour que les fixations soient invisibles, vous pouvez utiliser des clips invisibles. Par contre, si vous optez pour des fixations apparentes, vous devrez utiliser des vis INOX.
Vue des bandeaux de finition
Il existe différents types de bandeau de finition selon la hauteur de la structure à dissimuler.
Dans notre cas, nous avons opté pour des bandeaux devant. Leurs fixations se font par l’intermédiaire des vis INOX.
Voici quelques photos réelles du projet :

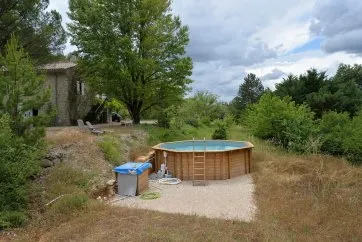

L’emplacement du projet

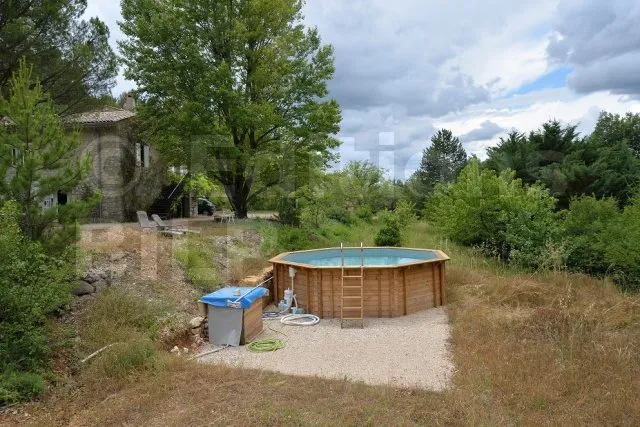

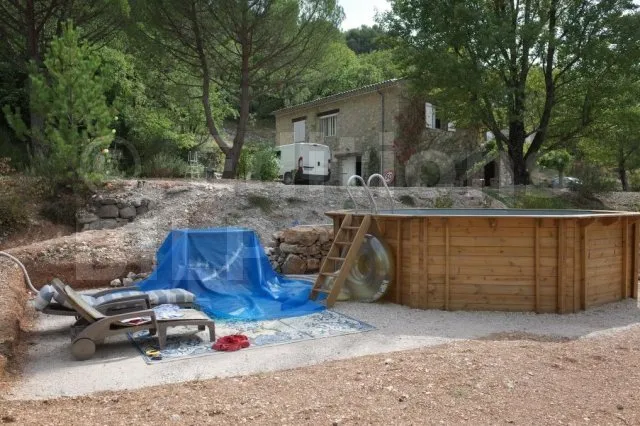

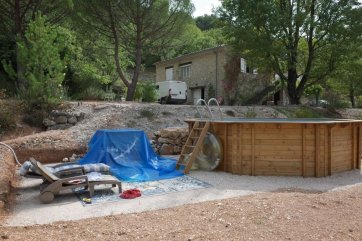

La piscine en bois avant la réalisation de la terrasse en bois

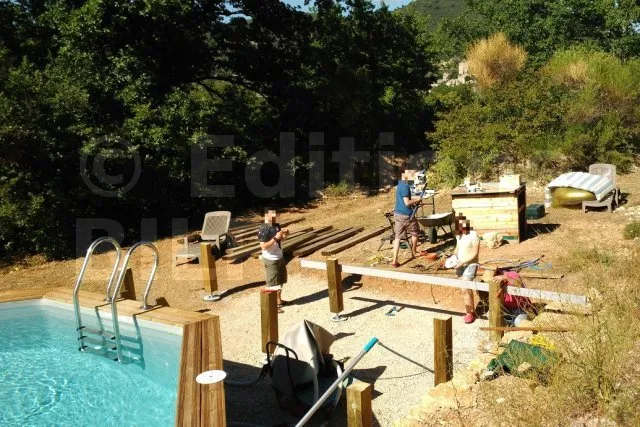

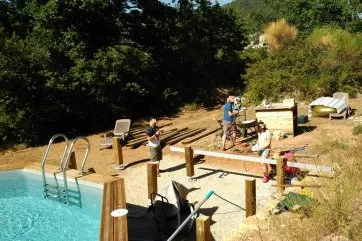

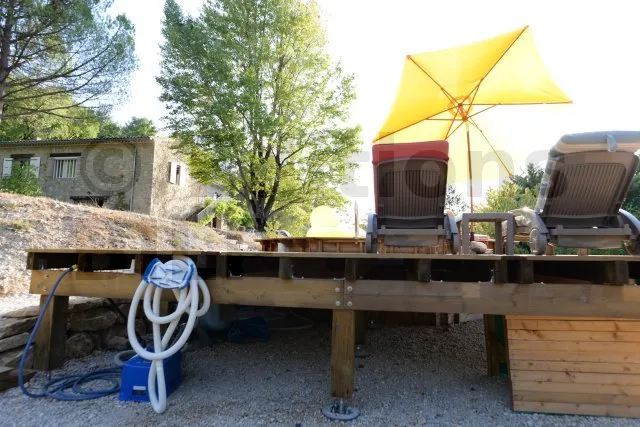

Les potelets sont fixés

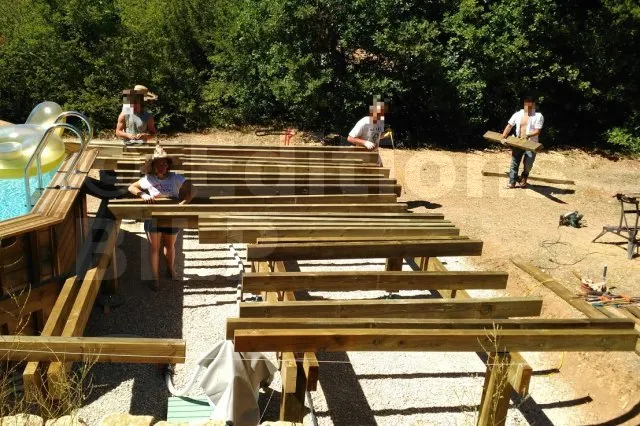

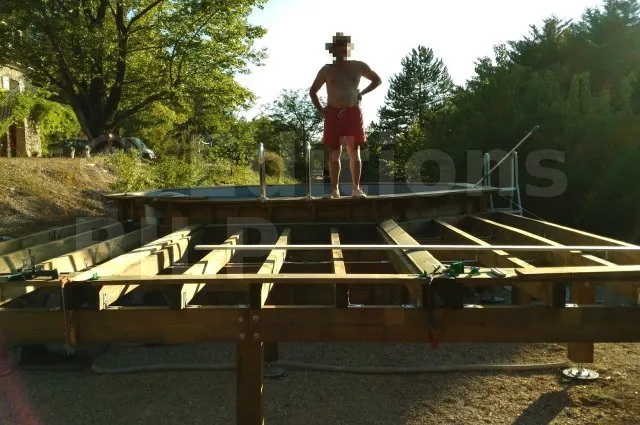

La mise en place des solives sur les poutres porteuses
Toutes les solives sont fixées

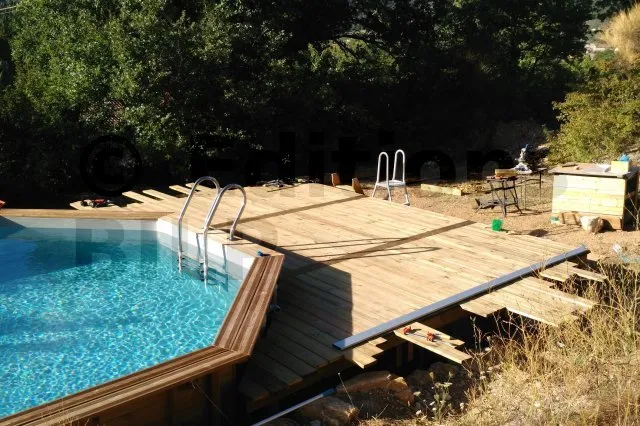

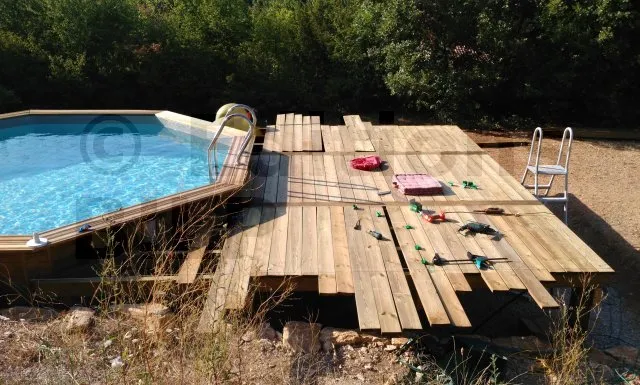

La mise en place des lames de platelage

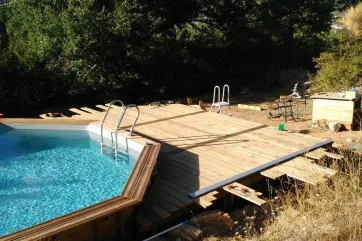

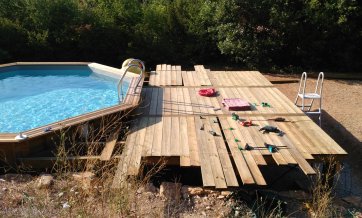

La découpe et la fixation des lames de platelage

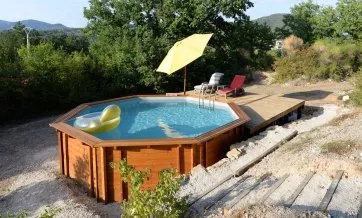

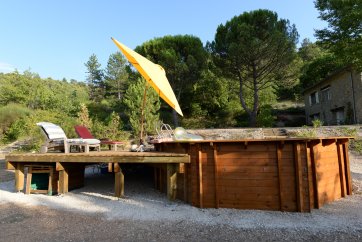

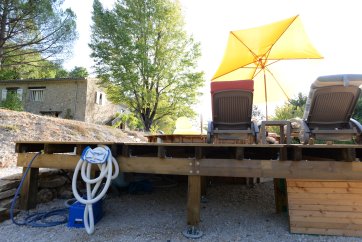

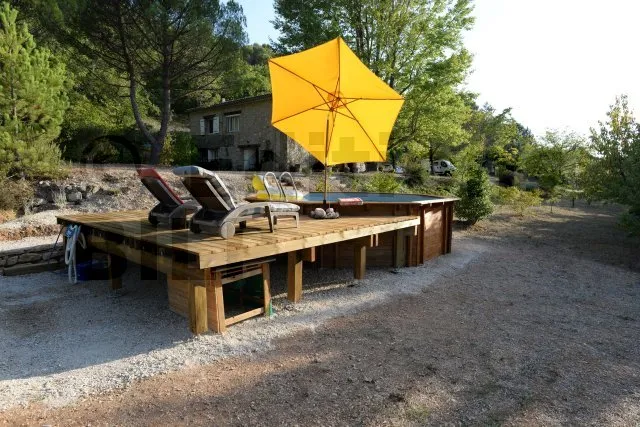

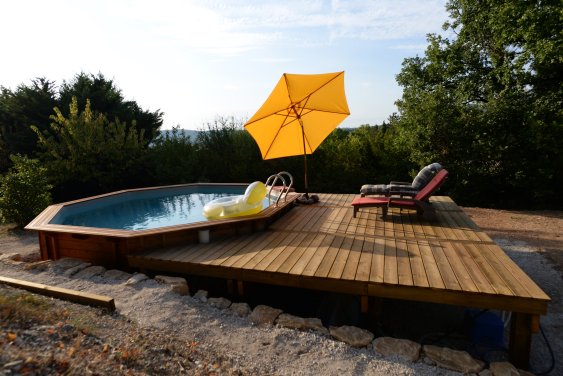

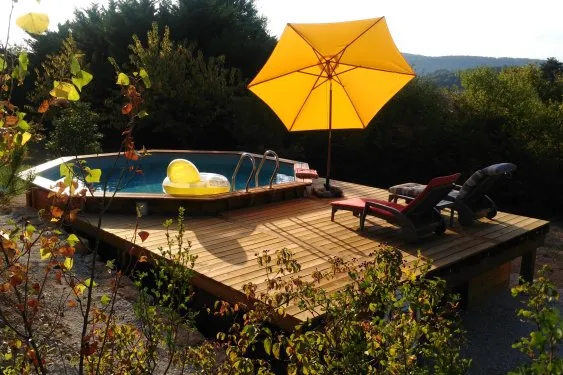

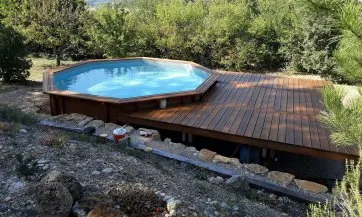

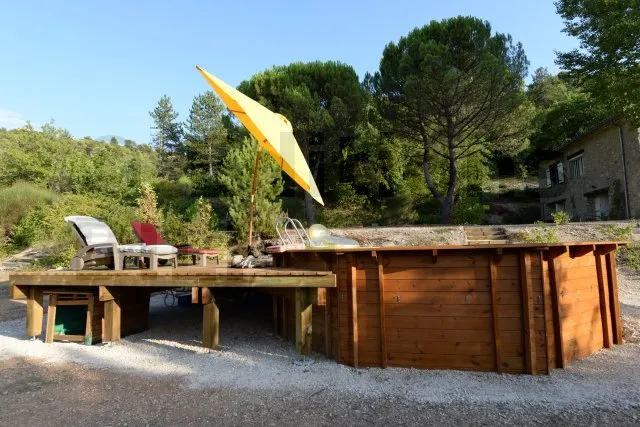

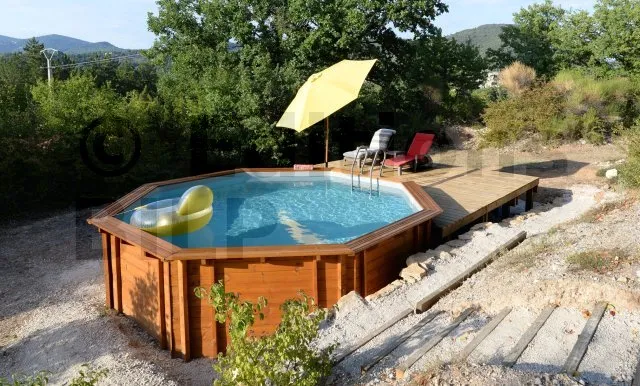

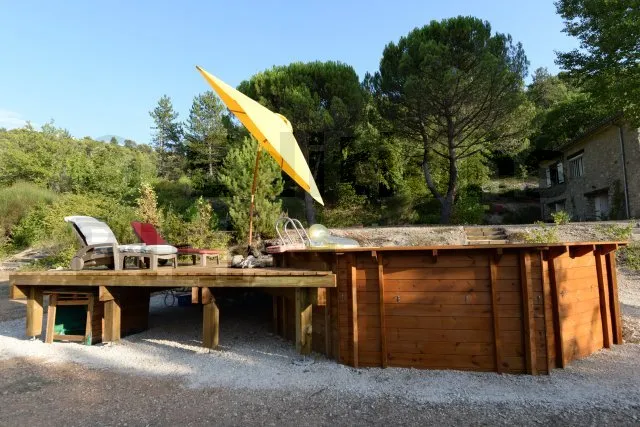

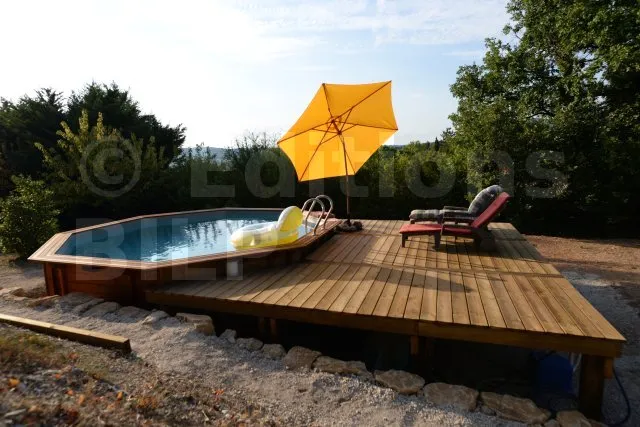

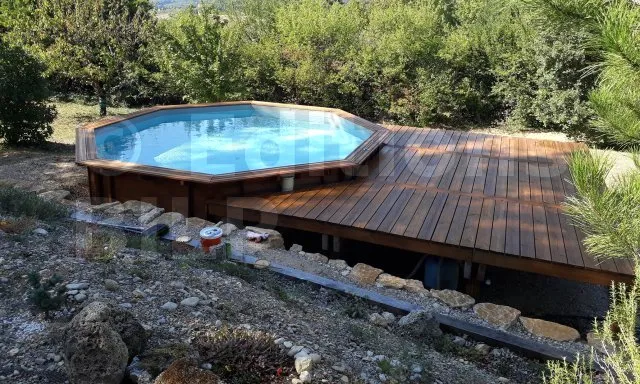

Le résultat final
Magnifique
