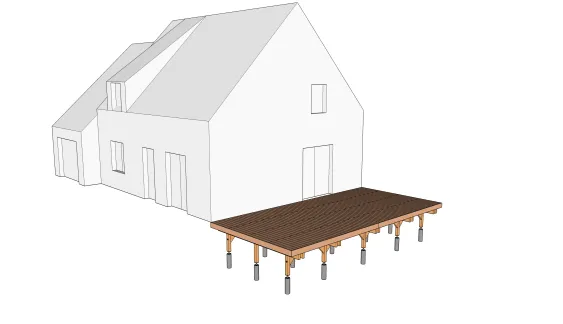

Voici un petit aperçu des plans de ce projet.

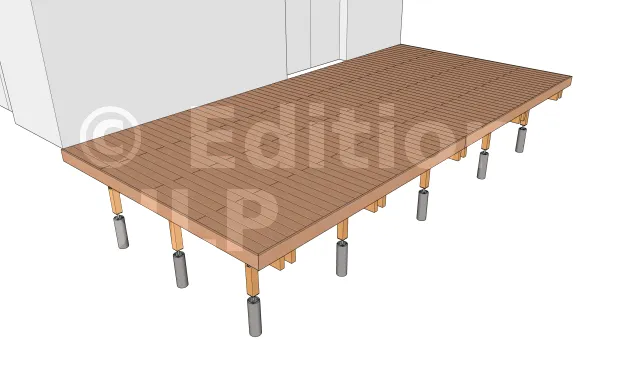

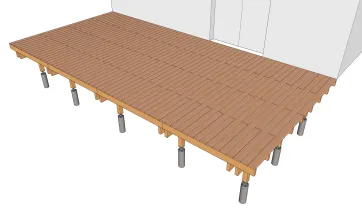

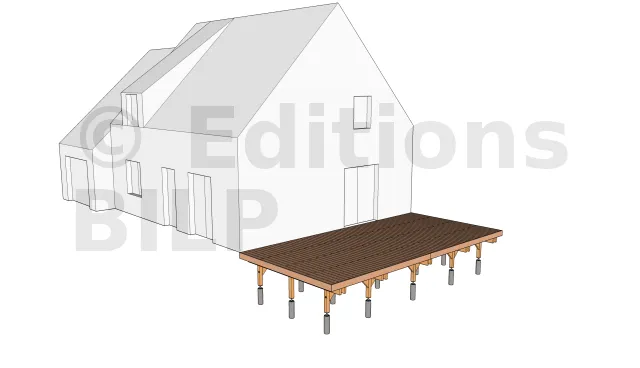

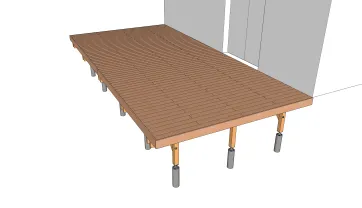

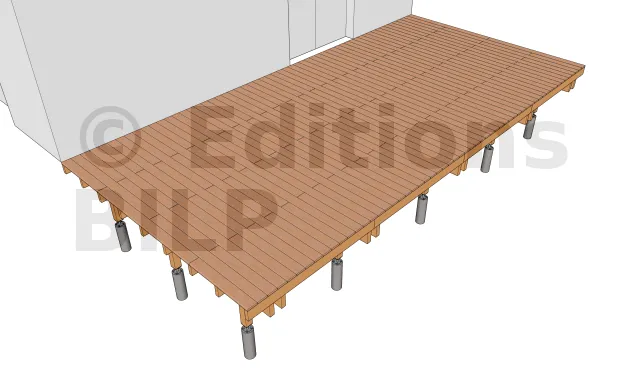

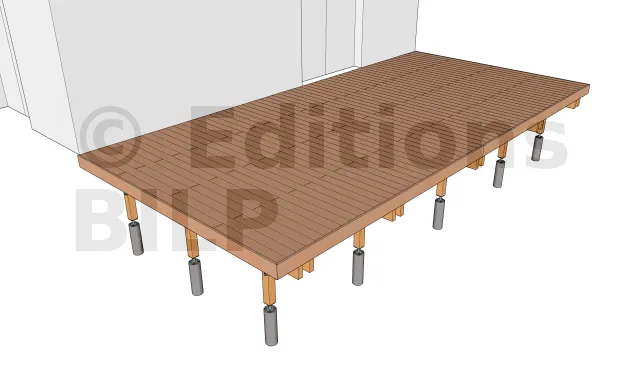

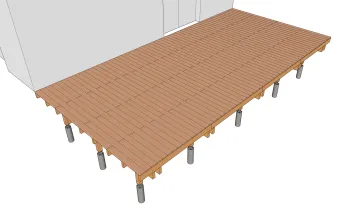

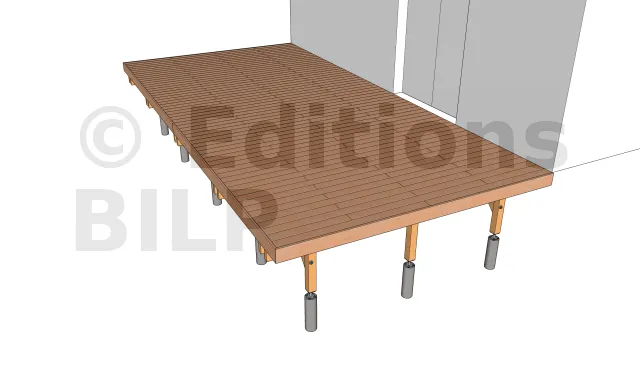

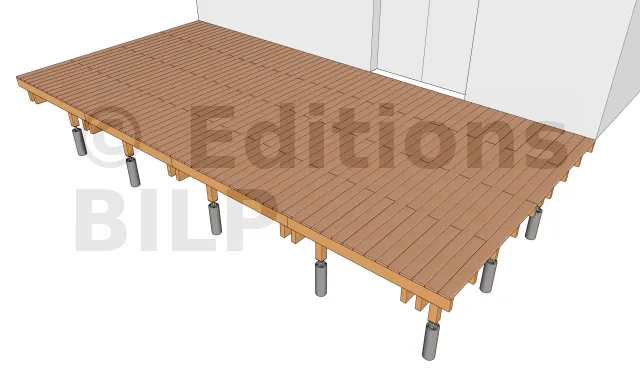

Voici le projet en quelques images :

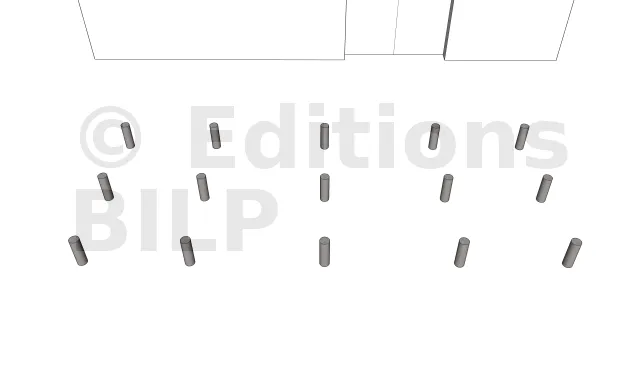

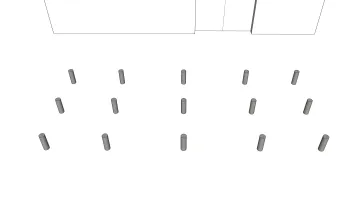

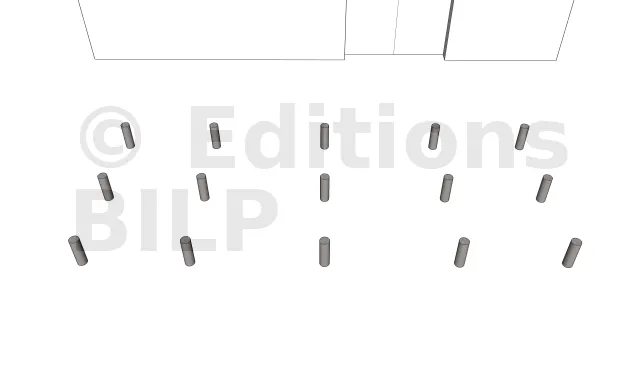

La répartition des plots en béton
La détermination de l’emplacement des plots en béton se fait à partir du dimensionnement des éléments de la structure de la terrasse notamment l’entraxe maximum entre les supports, la section et la portée des solives, des poutres porteuses et des poteaux.

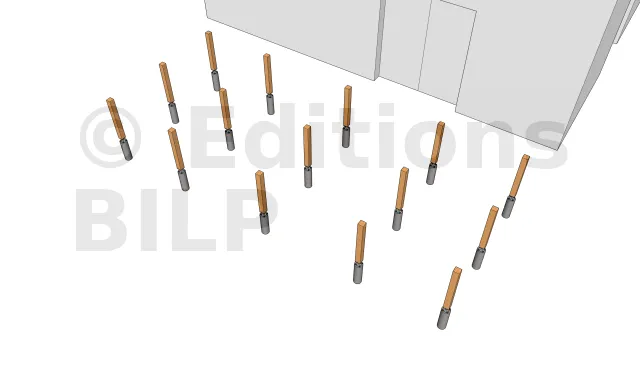

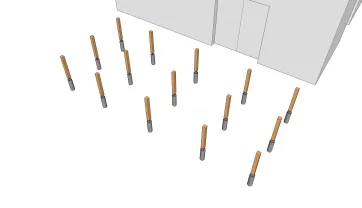

La répartition des poteaux
La mise en place des poteaux se fait toujours par la fixation des poteaux périphériques car ce sont ces derniers qui serviront d’appuis aux extrémités et d’aboutages pour les poutres porteuses.

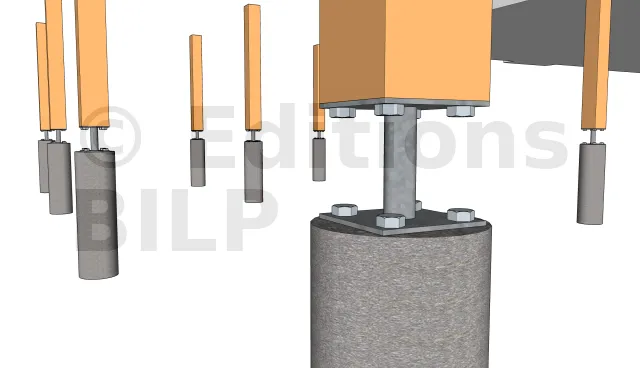

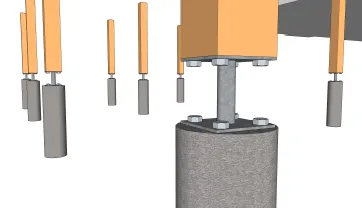

Détails des fixations des poteaux sur les plots en béton
La fixation des poteaux sur les plots en béton se fait par l’intermédiaire des pieds de poteau. Pour ce projet, nous avons utilisé des pieds de poteau fixes classiques. Ils sont fixés au poteau avec des tirefonds et aux plots en béton soit par des goujons d’ancrages, soit par scellement chimique des tiges filetées qui seront par la suite serrées avec des écrous et des rondelles.

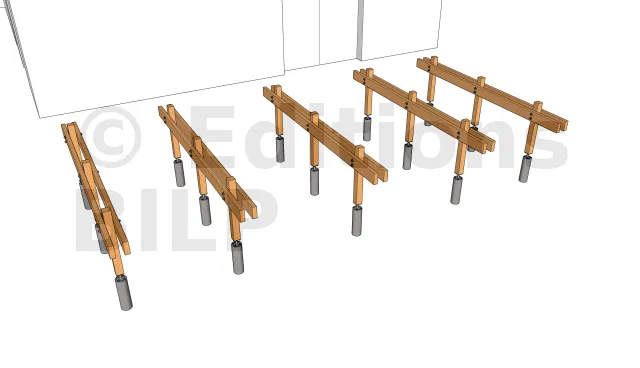

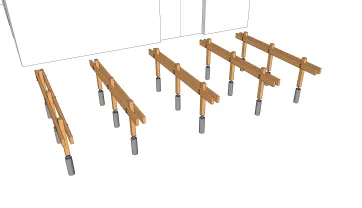

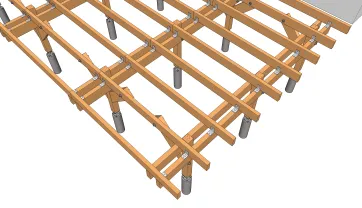

La pose des poutres porteuses

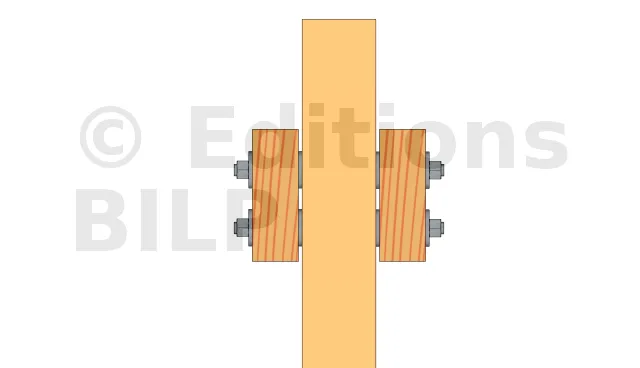

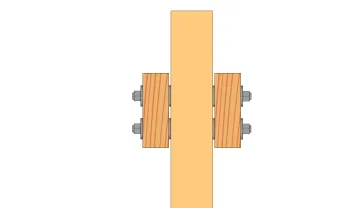

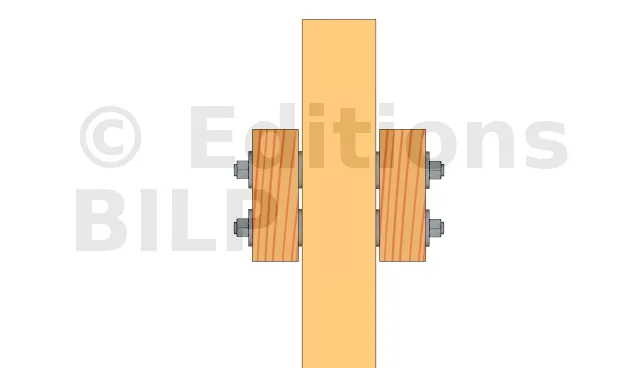

Détails des fixations des poteaux sur les poutres porteuses
Afin de créer une ventilation et éviter la stagnation de l’eau entre la poutre et le potelet pour ne pas accélérer le pourrissement du bois, il est important d’y créer un petit espace de 5 à 10 mm par l’intermédiaire de cales larges à charge lourde, des rondelles ou des écrous.

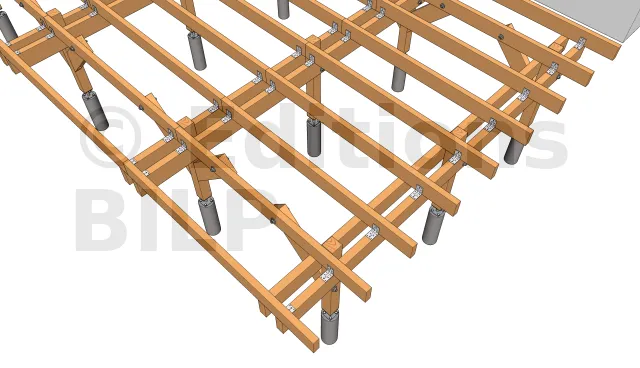

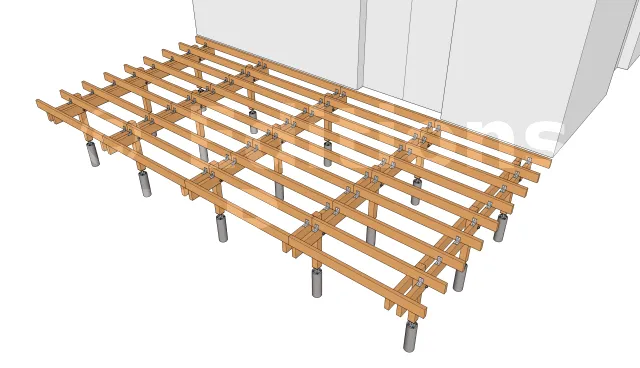

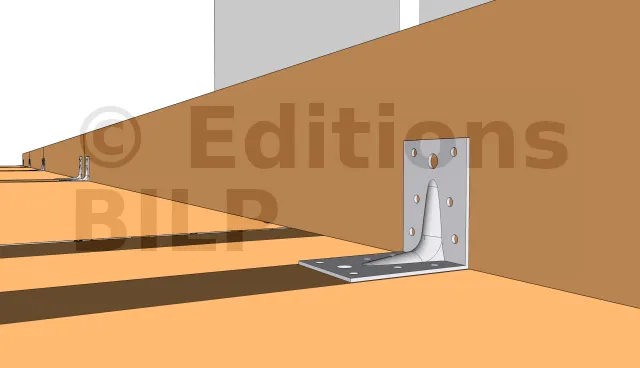

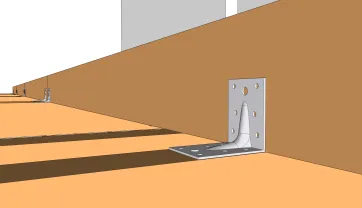

Détails des fixations des solives
Pour la fixation de la solive, vous avez deux possibilités.
La première est d’avoir recours à des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs.
La deuxième est l’utilisation des vis CombiConnect où la fixation se fait par le dessus.

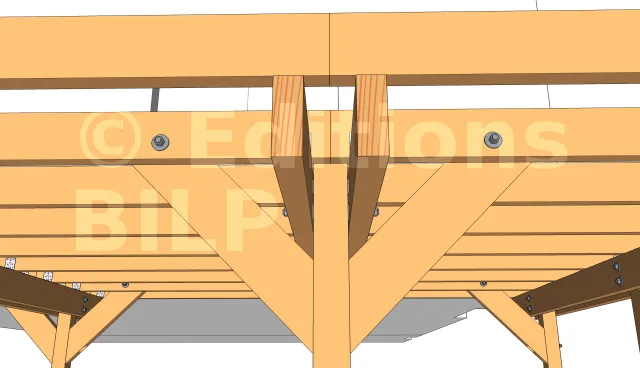

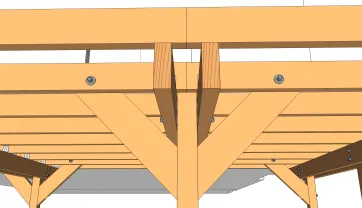

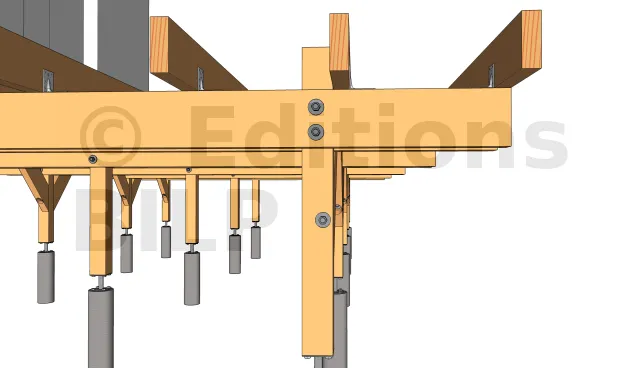

Détails des fixations des contreventements
La fixation des contreventements a été réalisée avec des tiges filetées, des écrous et des rondelles de charpente.

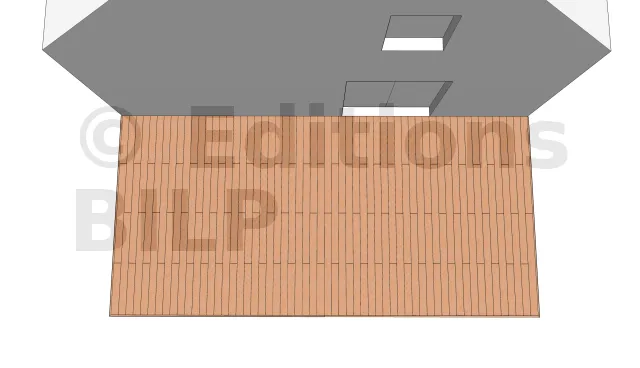

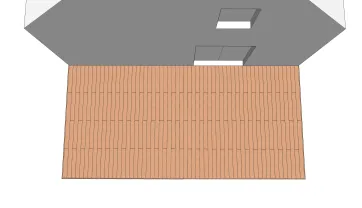

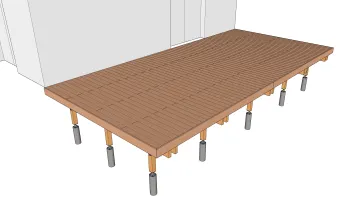

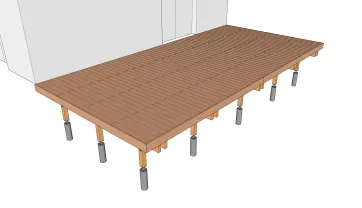

Vue des lames de platelage 1
Vous avez le choix entre des fixations invisibles ou des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, pour des fixations apparentes, vous devrez utiliser des vis INOX.

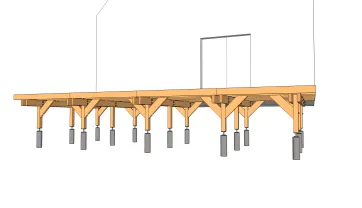

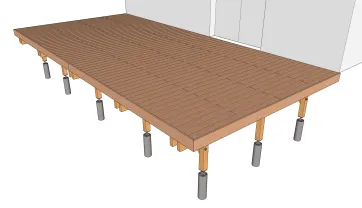

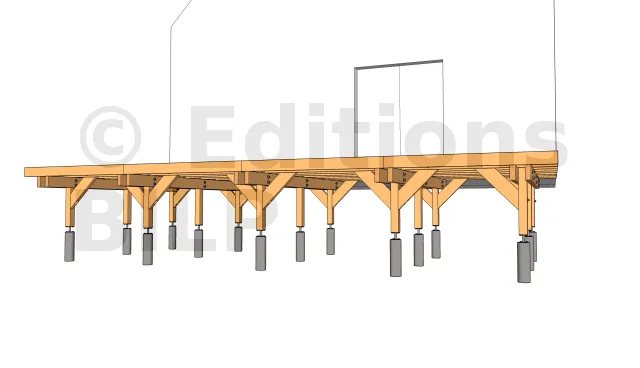

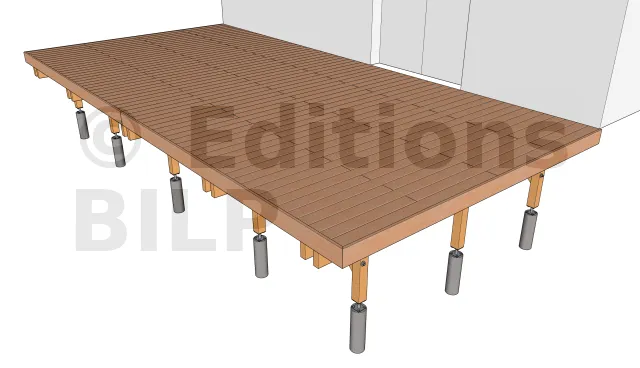

Vue des bandeaux de finition 1
Il existe différents types de bandeau de finition selon la hauteur de la structure à dissimuler.
Pour ce projet, nous avons opté pour des bandeaux devant. Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.
