Voici un petit aperçu des plans de ce projet.
Voici le projet en quelques images :

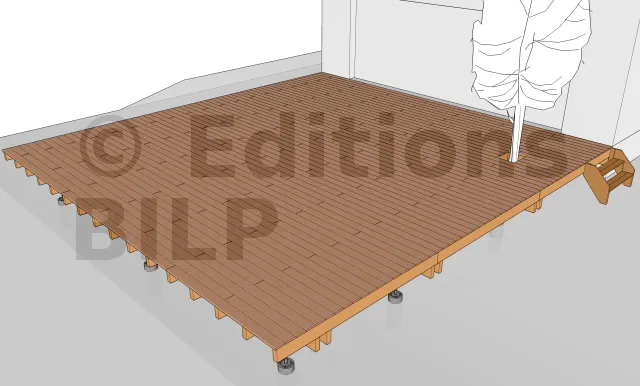

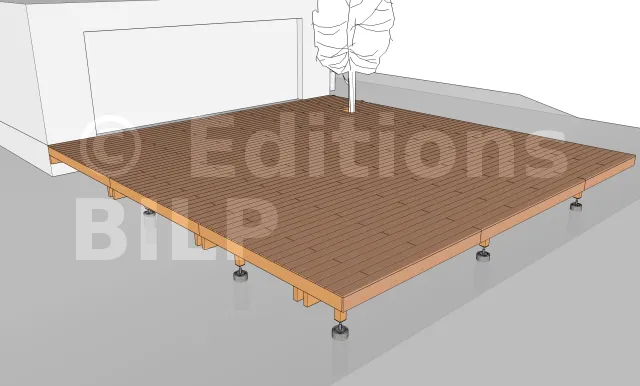

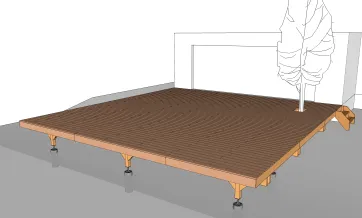

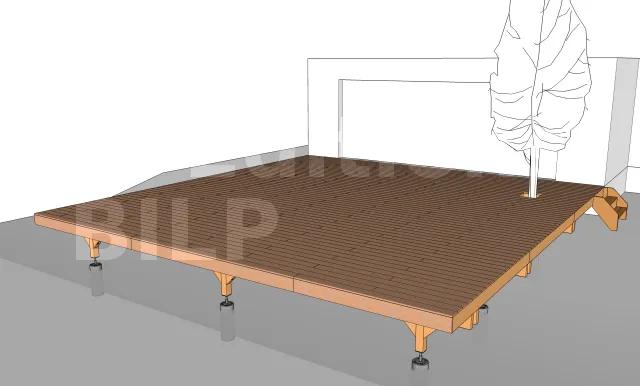

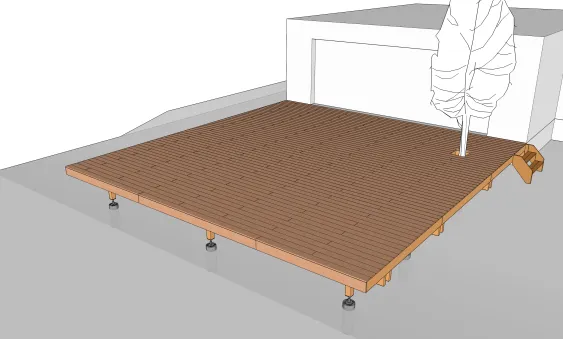

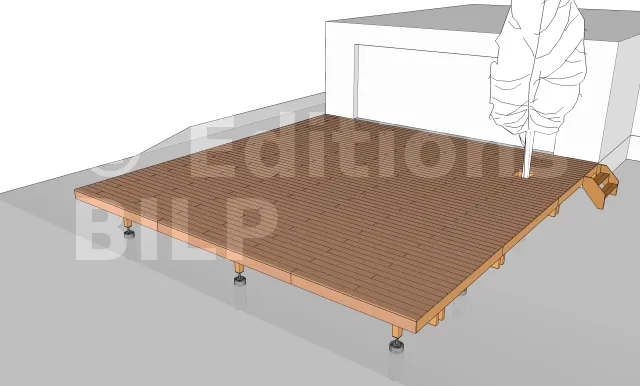

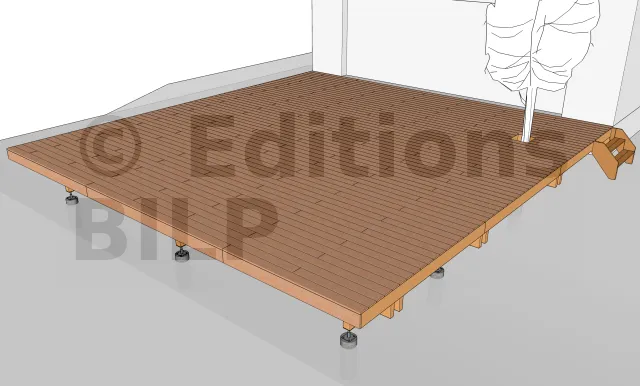

Vue en perspective 1

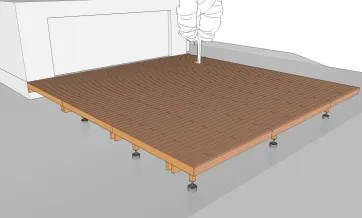

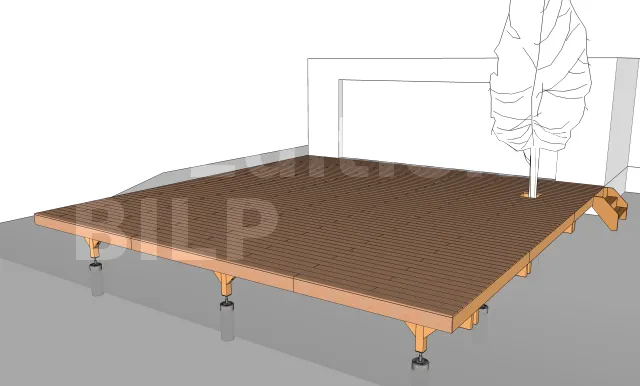

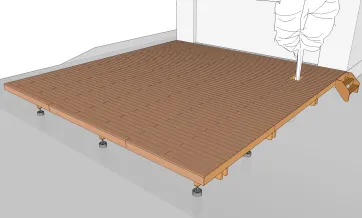

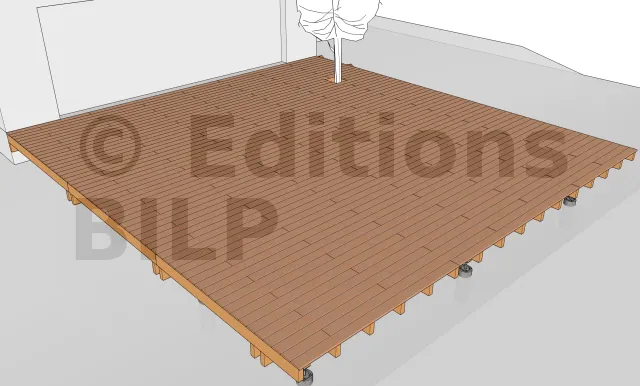

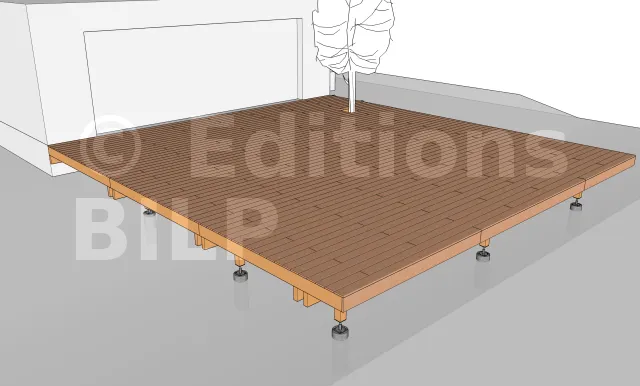

Vue en perspective 2

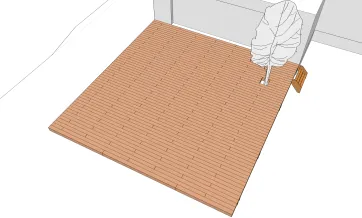

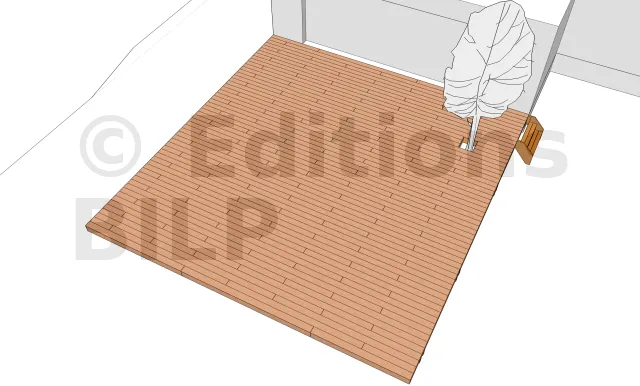

Vue de haut

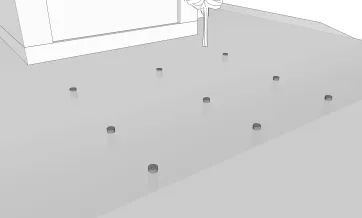

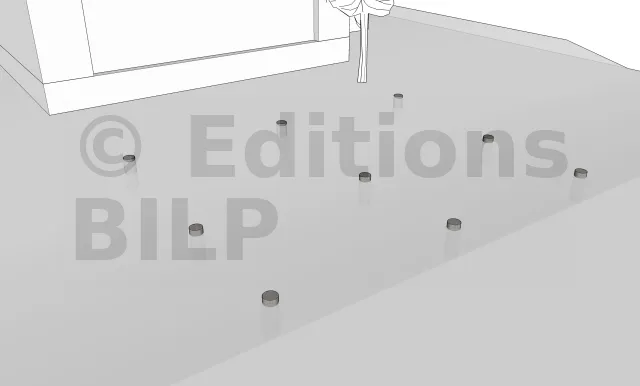

Répartition des plots en béton
La mise en œuvre commence par l’implantation et la mise en place des plots en béton qui serviront d’appuis aux poteaux.
Leur emplacement est obtenu en dimensionnant les divers éléments de la structure de la terrasse tels que l’entraxe maximum entre les supports, la section et la portée des solives, des poutres porteuses et des poteaux.

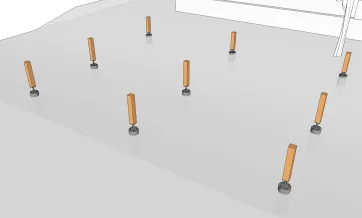

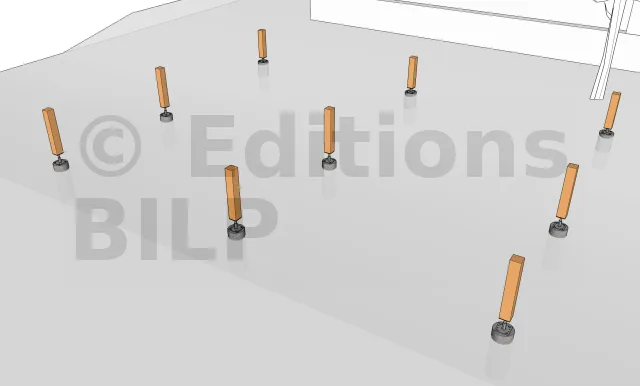

La fixation des poteaux en bois
Pour des raisons pratiques, la mise en place des poteaux débute toujours par la fixation des poteaux périphériques car ce sont ces derniers qui serviront d’appuis aux extrémités et d’aboutages pour les poutres porteuses.

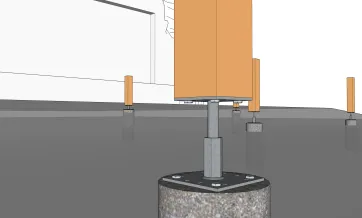

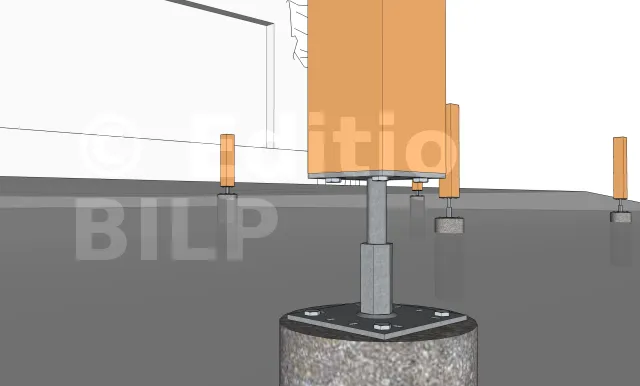

Détails des fixations des poteaux sur les plots
Les poteaux sont fixés sur les plots en béton avec des pieds de poteau. Pour ce projet, nous avons eu recours à des pieds de poteau réglables. Ils sont fixés au poteau avec des tirefonds et aux plots soit par des goujons d’ancrages, soit par scellement chimique des tiges filetées qui seront par la suite serrées avec des écrous et des rondelles.

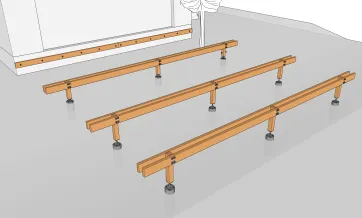

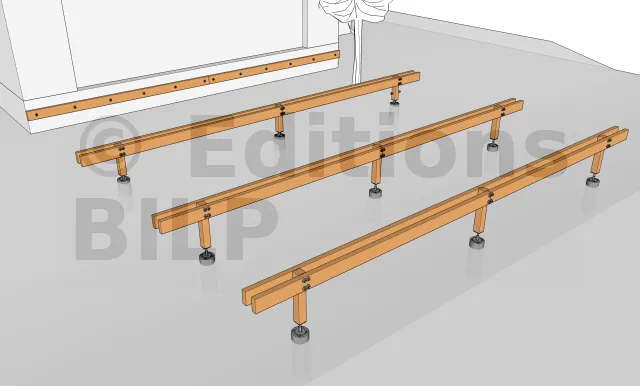

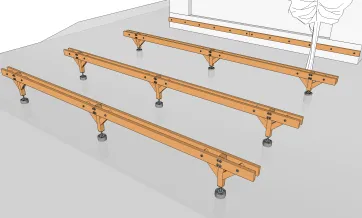

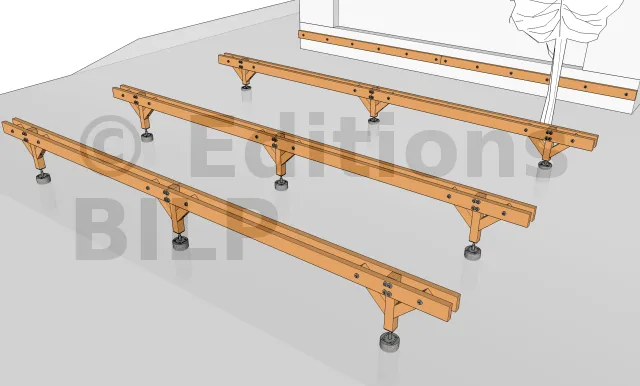

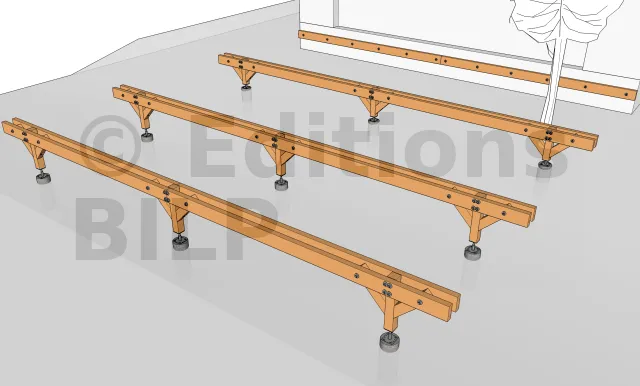

La pose des poutres porteuses
La fixation des poutres porteuses aux poteaux s’est faite avec des tiges filetées, des écrous et des rondelles.

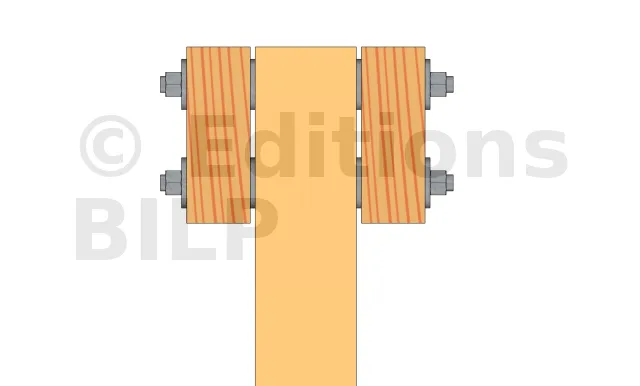

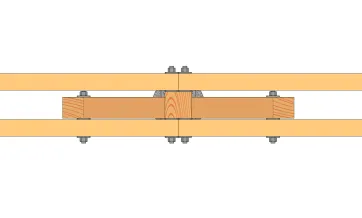

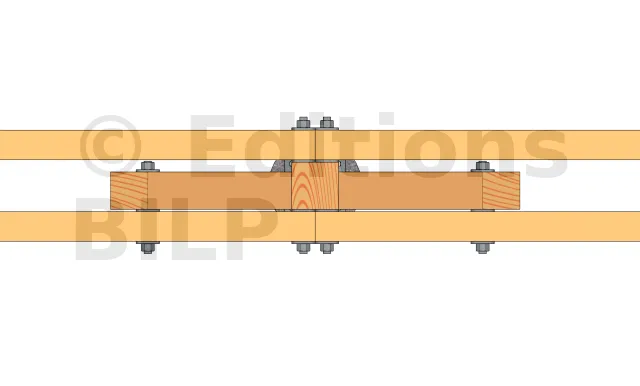

Détails des fixations des poutres porteuses sur les poteaux
Afin de créer une ventilation et éviter la stagnation de l’eau entre la poutre et le poteau pour ne pas accélérer le pourrissement du bois, il est important d’y créer un petit espace de 5 à 10 mm avec des cales larges à charge lourde, des rondelles ou des écrous.

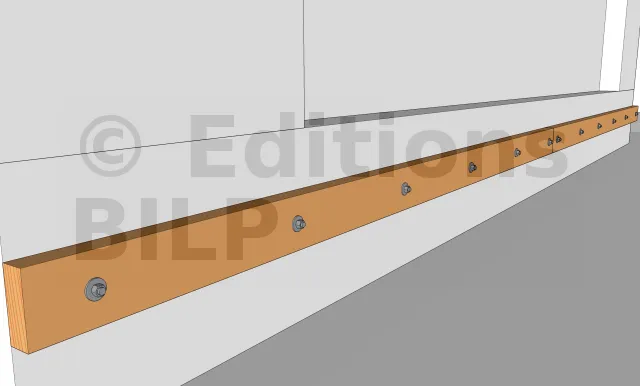

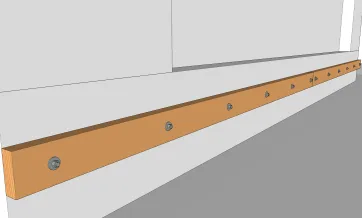

Détails des fixations de la poutre muralière
La fixation peut se faire soit par scellement chimique des tiges filetées que l’on serre avec des écrous et des rondelles, soit avec des vis d’ancrage MULTI-MONTI TimberConnect.

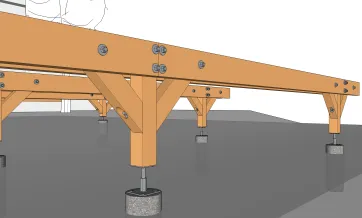

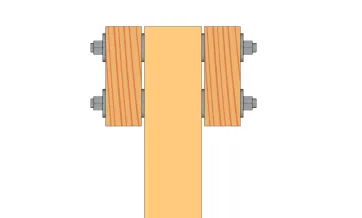

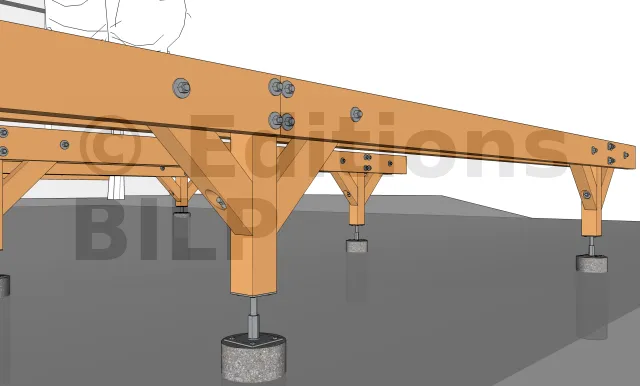

Détails des fixations des contreventements 1
La fixation des contreventements est faite avec des tiges filetées, des écrous et des rondelles de charpente.
Pour un meilleur esthétisme, les écrous sont dissimulés dans un trou borgne que l’on usine avec une mèche plate.
Détails des fixations des contreventements 2
Comme pour le poteau et les poutres porteuses, il faut également créer une ventilation et éviter la stagnation de l’eau entre la poutre et le contreventement en y créant un petit espace de 5 à 10 mm avec des cales larges à charge lourde, des rondelles ou des écrous.
La pose des solives

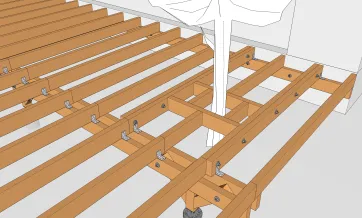

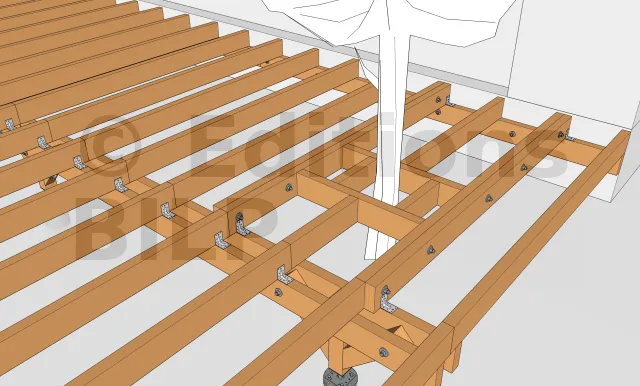

La disposition des solives pour ne pas gêner l’arbre

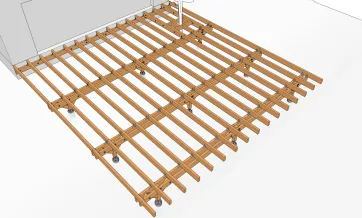

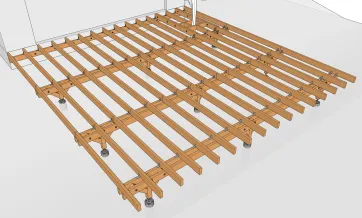

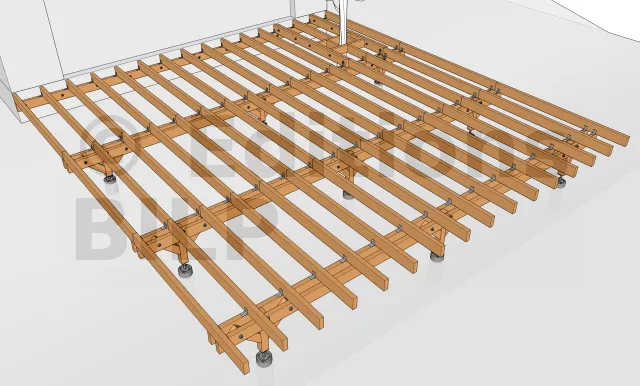

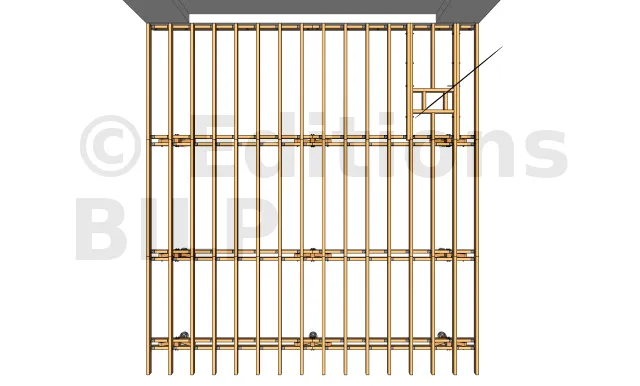

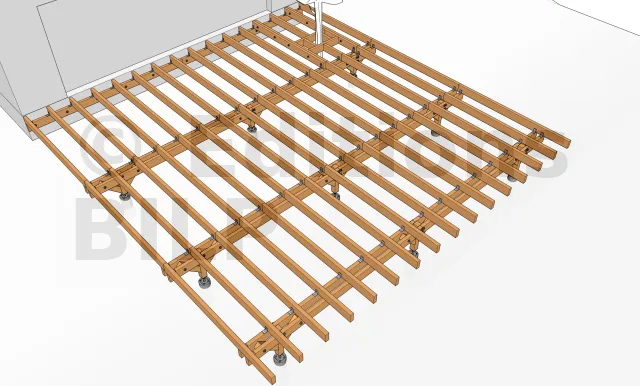

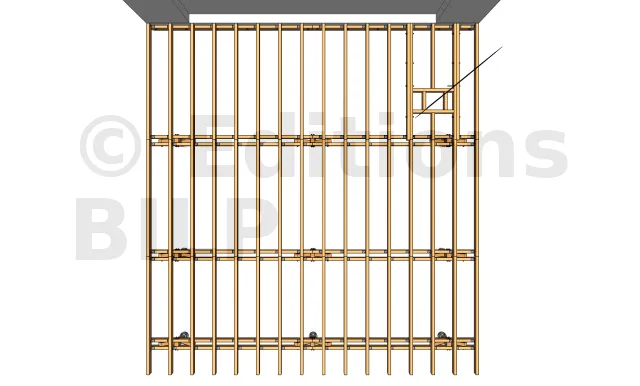

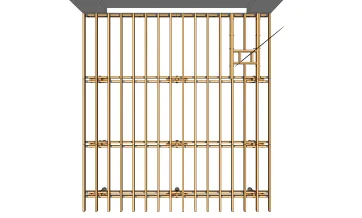

Vue de haut des solives avec leurs fixations

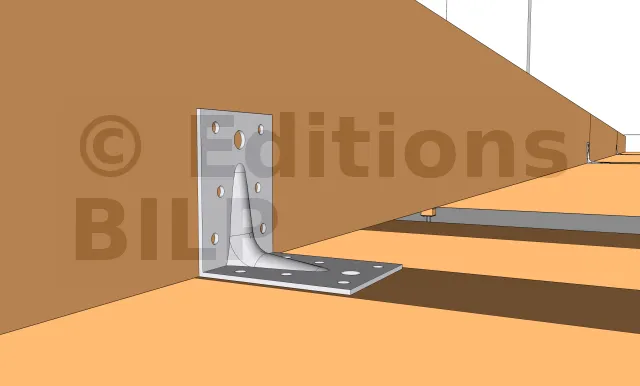

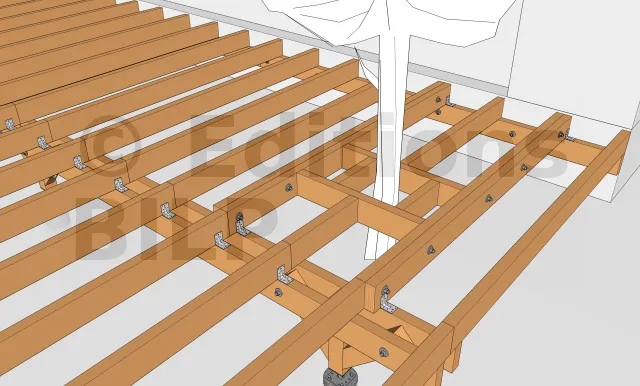

Détails des fixations des solives sur les poutres porteuses
Vous avez deux possibilités pour la fixation des solives sur les poutres porteuses.

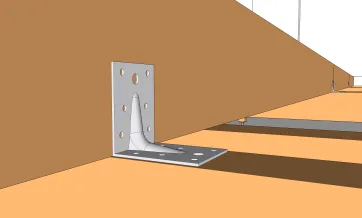

La première est d’avoir recours à des équerres tels que des équerres renforcées ou des équerres simples qui seront fixées avec des pointes annelées ou des vis connecteurs.
La deuxième est l’utilisation des vis CombiConnect où la fixation se fait par le dessus.
Création du porte à faux 1
Un porte à faux permet de cacher les poteaux en bois au maximum dans le but de donner un aspect aérien à la terrasse. Pour ce faire,l’emplacement des plots en béton et des poteaux périphériques ont été décalés vers l’intérieur d’une trentaine de centimètres.

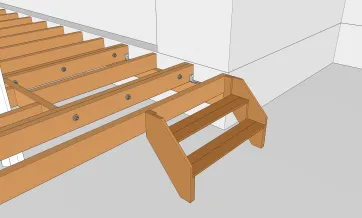

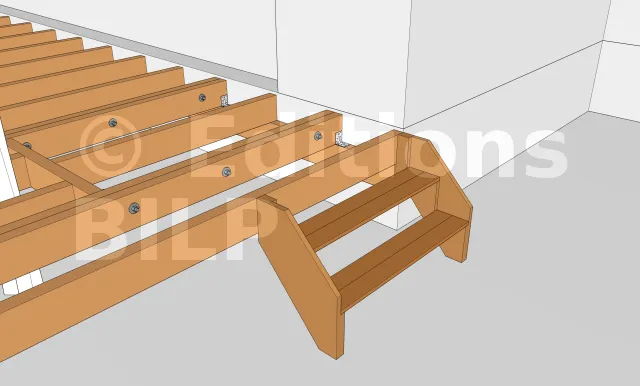

Mise en place de l’escalier
Pour accéder à la terrasse de l’extérieur, un escalier a été mis en place.

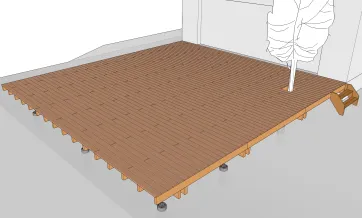

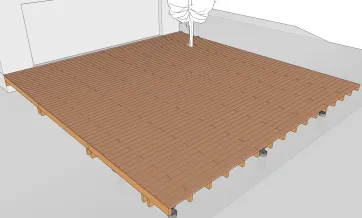

Vue des lames de platelage 1
Vous avez le choix entre des fixations invisibles ou des fixations apparentes. Pour que les fixations ne soient pas visibles, vous pouvez utiliser des clips invisibles. Par contre, pour des fixations apparentes, vous devrez utiliser des vis INOX.
Vue des lames de platelage 2
Vue des bandeaux de finition
Il existe différents types de bandeau de finition selon la hauteur de la structure à dissimuler.
Pour ce projet, nous avons opté pour des bandeaux devant. Leurs fixations se font par l’intermédiaire des vis INOX comme pour les lames.
