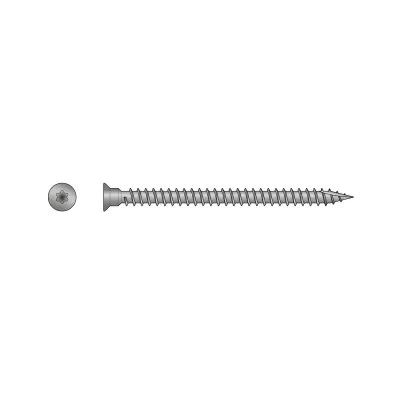

Vis connecteur à filetage total - CSFT6.0X85 - Réf. 77309
-
Référence77309
-
Conditionnementboite de 100 vis
-
FabricationFrançaise
-
MatériauAcier AISI 10B21
-
MarqueSIMPSON Strong-Tie
-
Diamètre de la tête9.5mm
-
Longueur du filet79mm
-
EmpreinteT-25
-
RevêtementZinc Flake Tenue brouillard salin : 1000 h suivant ASTM B117

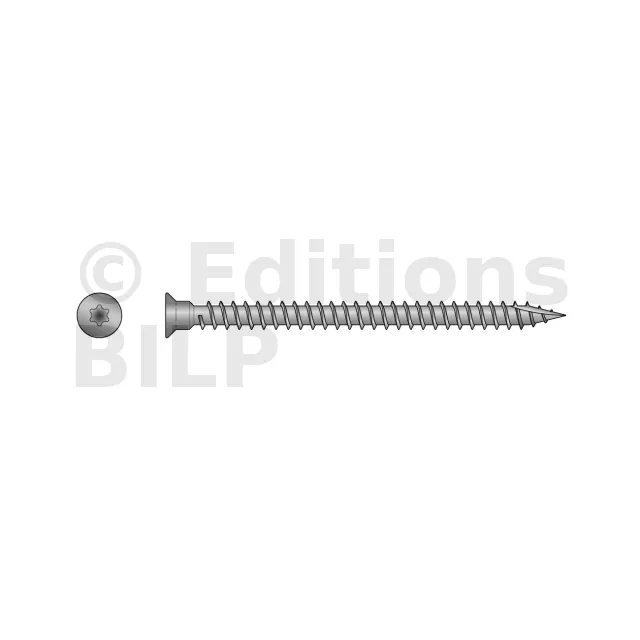

Vis connecteur à filetage total CSFT

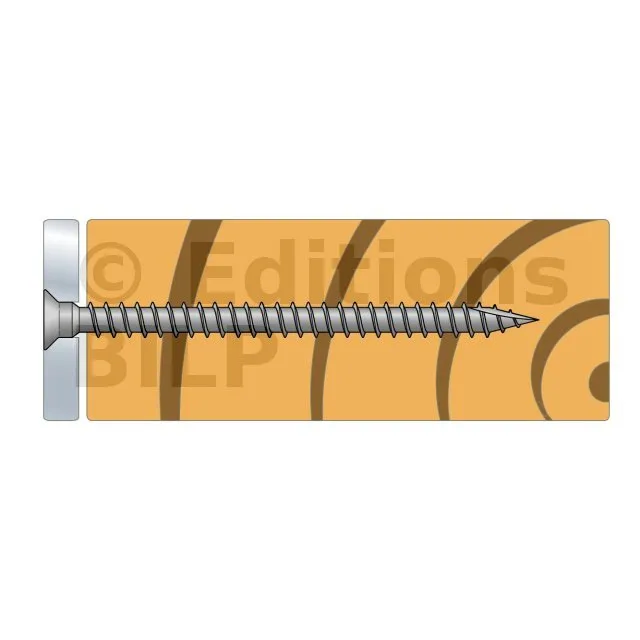

La vis connecteur CSFT a été conçue pour les assemblages acier sur bois.
Elle est optimisée et certifiée pour une utilisation avec certains connecteurs SImpson Strong-Tie, notemment les étriers à queue d’aronde ETB.
Cette nouvelle forme de tête assure un bon maintien et transfert d’effort optimisé dans le connecteur, tout en étant à fleur de la surcade du connecteur. Le filetage total assure une résistance maximale à l’arrachement.
Elle est optimisée et certifiée pour une utilisation avec certains connecteurs SImpson Strong-Tie, notemment les étriers à queue d’aronde ETB.
Cette nouvelle forme de tête assure un bon maintien et transfert d’effort optimisé dans le connecteur, tout en étant à fleur de la surcade du connecteur. Le filetage total assure une résistance maximale à l’arrachement.
Avantages
- Marqué CE (EN14592)
- Filetage total, résistance à l’arrachement maximal
- Empreinte étoile

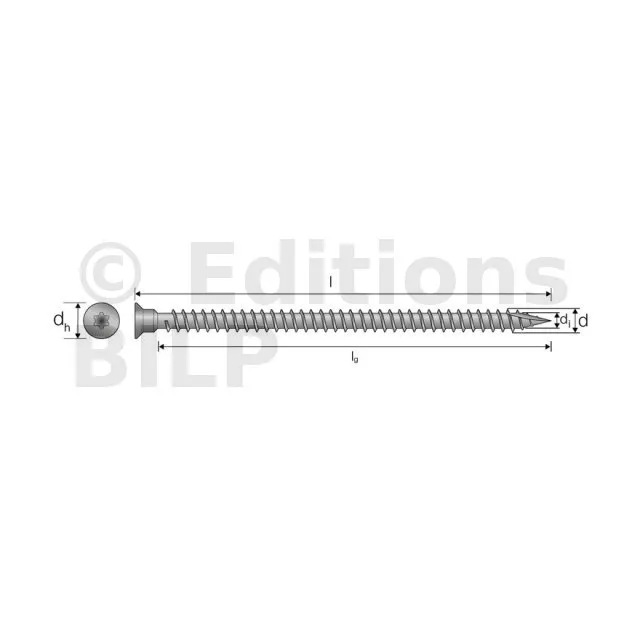

Dimensions
| Références | Code article | Dimensions [mm] | Qté par boîte | |||||
|---|---|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg | Embout | ^ | ||
| CSFT5.0X70 | 77308 | 5 | 70 | 8.5 | 3.5 | 65 | T-20 | 100 |
| CSFT6.0X85 | 77309 | 6 | 85 | 9.5 | 4 | 79 | T-25 | 100 |
| CSFT6.0X110 | 77310 | 6 | 110 | 9.5 | 4 | 103 | T-25 | 100 |
Paramètres caractéristiques
| Références | Paramètres Caractéristiques | |||
|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] | Résistance caractéristique en traction - ftens,k [ftens.k] [kN] | Ratio de torsion | |
| CSFT5.0X70 | 7.7 | 17.8 | 10.7 | >1,5 |
| CSFT6.0X85 | 10.5 | 13.6 | 12.9 | >1,5 |
| CSFT6.0X110 | 10.5 | 13.6 | 12.9 | >1,5 |
