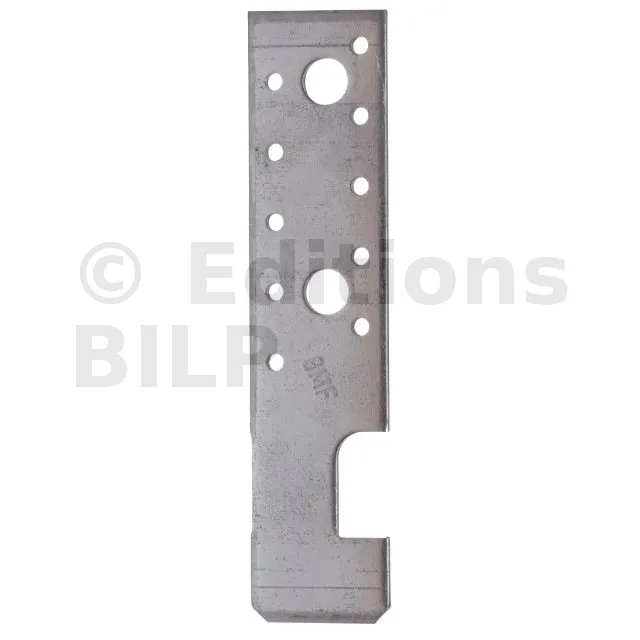

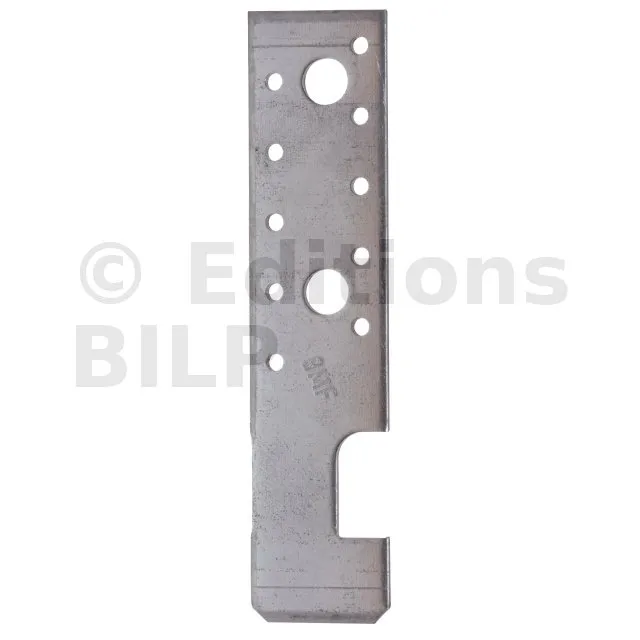

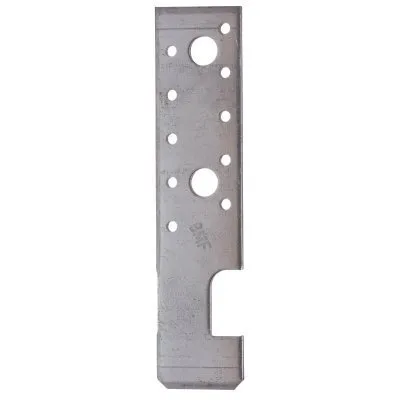

Ancrage IPN - Réf. HE175

Ancrage IPN

Caractéristiques

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Épaisseur : 4 mm.

Avantages

• Fixé à l’IPN sans fixation.

Applications

Support

• Porteur : IPN,
• Porté : poutre en bois.

Domaines d’utilisation

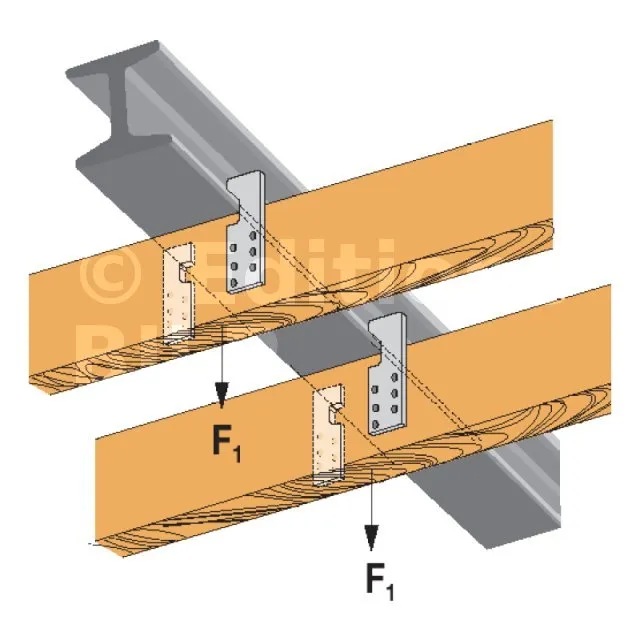

• Fixation de poutre bois sur poutre IPN,

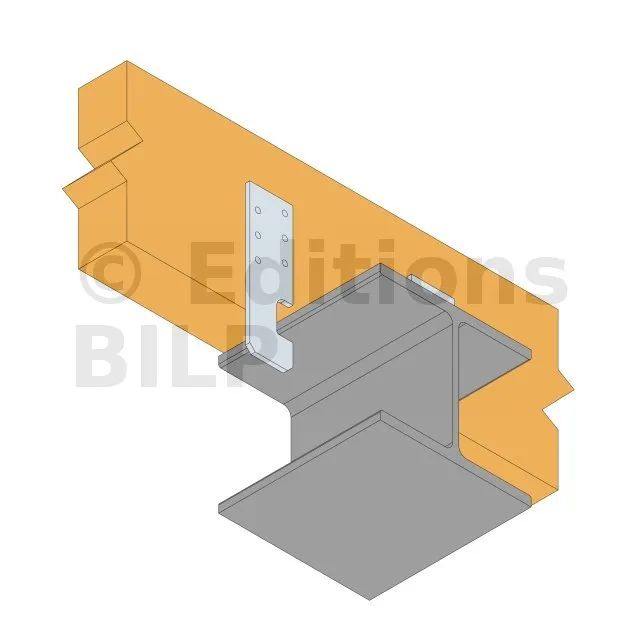

• Fixation de poutre IPN sur poutre bois, ...

Données techniques

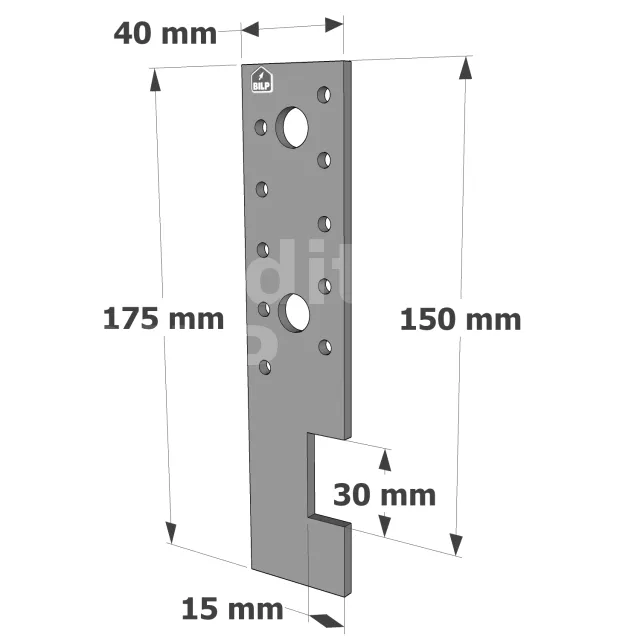

Dimensions

Valeurs caractéristiques - 2 ancrages HE par connexion

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer au site web ou à l’ETE-07/0285.

Les valeurs du tableau ci-dessus sont données pour 2 HE, si utilisation de 4 HE, multiplier les valeurs par 2.
