Les lambourdes

Bruno Caillard

Les lambourdes servent de support de fixation au platelage. Elles doivent avoir des dimensions suffisantes de manière à assurer un ancrage efficace des fixations. Elles doivent être suffisamment rapprochées afin de limiter la flexion du platelage sous la charge. La flexion (flèche) généralement admise et prise en compte pour les calculs est de 3 mm.

Dans le cas d’une pose sur dalle, les lambourdes se posent dans le sens de la largeur, c’est à dire le petit côté perpendiculaire au sol. Dans le cas d’une pose sur plot, c’est le contraire, c’est-à-dire le plus grand côté à la verticale, de façon à augmenter la résistance mécanique. Dans ce dernier cas, on parle plutôt de solives.

Largeur des lambourdes (face horizontale)

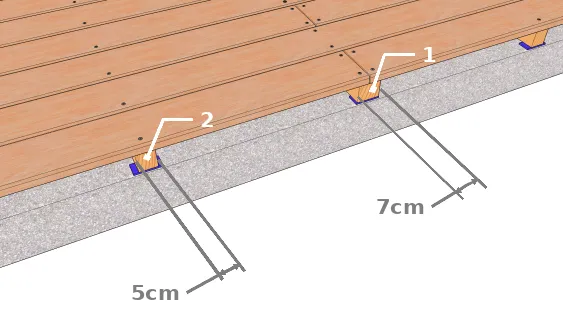

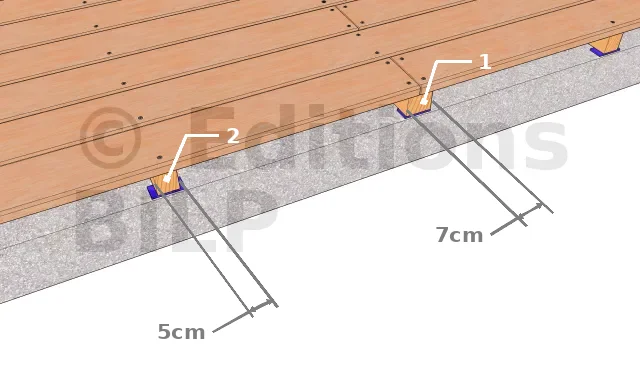

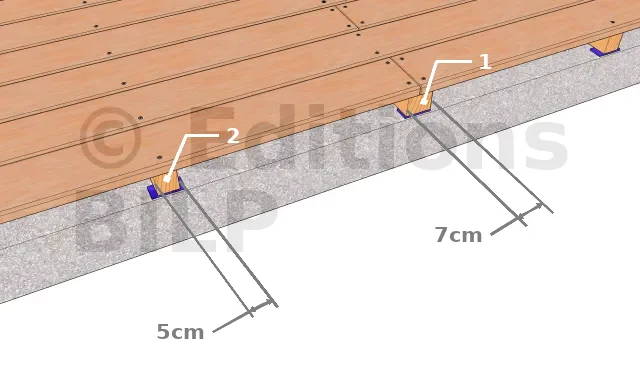

Largeur des lambourdes
  • 1 : Lambourde sous appui simple
  • 2 : Lambourde sous appui bout à bout

Dans le cas d’utilisation de lames de platelage continues, sans raccord bout à bout, la
largeur des lambourdes est d’au moins 50 mm, notamment dans le cas de lambourdes en résineux. On trouve dans le commerce des lambourdes de 40 mm. Elles peuvent convenir aussi si elles sont en bois dur, mais le risque de fissuration de la lambourde est plus élevé et la rigidité peut s’avérer limite.

Dans le cas de raccord en bout de lame, il faut que le vissage puisse se faire pas trop près du bord de la lambourde. La largeur de la lambourde est donc plus importante, soit au moins 70 mm. Pour simplifier, on peut ne prendre que des lambourdes de 70 mm. Une autre solution consiste à doubler la lambourde de 50 mm au droit des joints en bout de lames. Il faut cependant veiller à ce qu’il reste un espace de 5 mm entre les deux lambourdes de façon à faciliter l’écoulement de l’eau et la ventilation.

Hauteur minimum des lambourdes (face verticale) et taille des vis

Les vis utilisées pour fixer le platelage doivent être vissées dans la hauteur de la lambourde jusqu’à une profondeur d’au moins 6 fois le diamètre de la vis pour permettre un bon ancrage. D’autre part, la longueur de la vis doit être d’au moins 2,5 fois l’épaisseur du platelage. Dans tous les cas, il doit rester 10 mm de lambourde sous la pointe de la vis (la vis ne doit pas ressortir dessous la lambourde au moment du vissage).

En tenant compte de ces règles, on peut déduire la hauteur minimum des lambourdes (elle peut être supérieure). Le diagramme dans le paragraphe "Hauteur des lambourdes en fonction de l’épaisseur du platelage" permet de déterminer la hauteur de lambourdes très rapidement.

Exemple 1 :

Pour une épaisseur de platelage 20mm, la longueur de la vis sera 50 mm (2,5 x 20). Si on visse les planches avec des vis de diamètre 4 (D4), la lambourde devra faire au moins 40mm de hauteur. Ainsi la vis pénètrera de : 50 mm (longueur de la vis) – 20 mm (épaisseur de la planche) soit 30 mm. Et il reste bien une marge de 10 mm.

Exemple 2 :

Pour une épaisseur de platelage de 27 mm, la longueur de la vis sera 70 mm (27 x 2,5 = 67,5 arrondi à la longueur commerciale immédiatement supérieure). La lambourde devra faire 53 mm de hauteur, quelque soit le diamètre de la vis. Ainsi la vis pénètrera de : 70 mm (longueur de la vis) – 27 mm (épaisseur de la planche) soit 43 mm. Et il reste bien une marge de 10 mm.

Hauteur des lambourdes en fonction de l’épaisseur du platelage

Hauteur des lambourdes en fonction de l’épaisseur du platelage
Ce diagramme permet également de calculer la longueur minimum des vis de fixation. Pour plus de faciliter, nous vous recommandons d’utiliser la calculette ci-dessus
