Fixation des poutres muralières

Bruno, Langa

Voici un extrait gratuit du guide de construction :

Il faut fixer une poutre muralière contre les murs de l’habitation. On interpose un film bitumeux entre le mur et la poutre de façon à éviter la migration d’humidité dans le bois. On peut en profiter pour faire revenir le film bitumeux sur le dessus de la poutre. Ensuite, soit on pose les solives sur la poutre, si on dispose de la hauteur suffisante ; soit on fixe les solives contre la poutre avec des sabots.

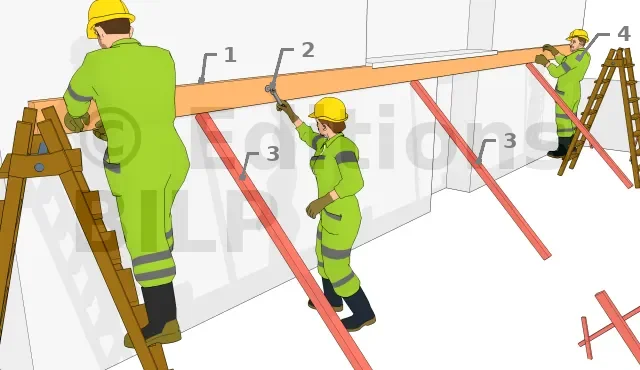

Pose de la poutre muralière
  • 1 : Poutre muralière
  • 2 : Fixation selon nature du support
  • 3 : Tasseau bloqué pour maintenir temporairement la muralière à hauteur
  • 4 : Des manoeuvres maintiennent la muralière pendant qu’un autre la fixe

La fixation de la muralière dépend du support. Sur un support en maçonnerie pleine – tel qu’un linteau ou une ceinture – on utilise des goujons à frapper.

Sur un support en maçonnerie creuse (parpaings, briques alvéolées, etc.), on utilise un scellement chimique.

Exemple de fixation d’une muralière métallique avec des goujons frapper

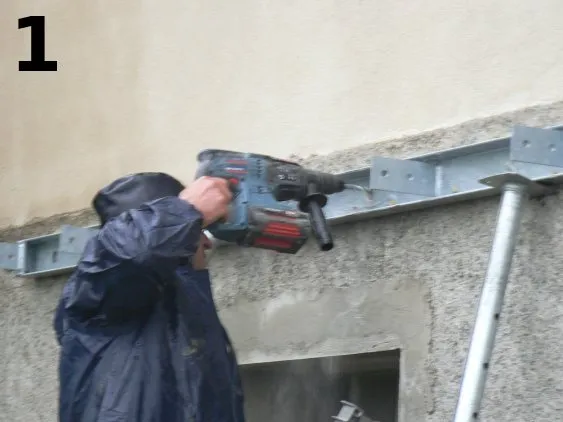

On perce

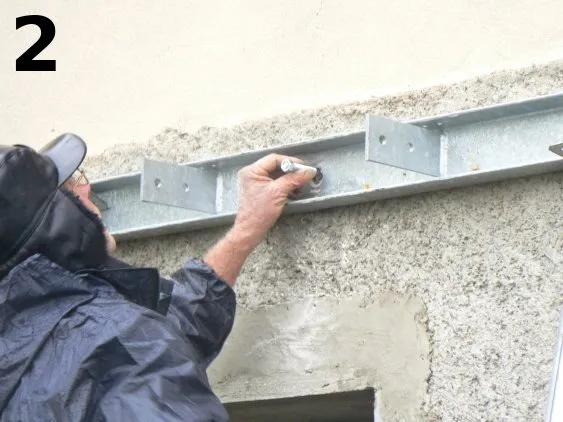

on place le goujon

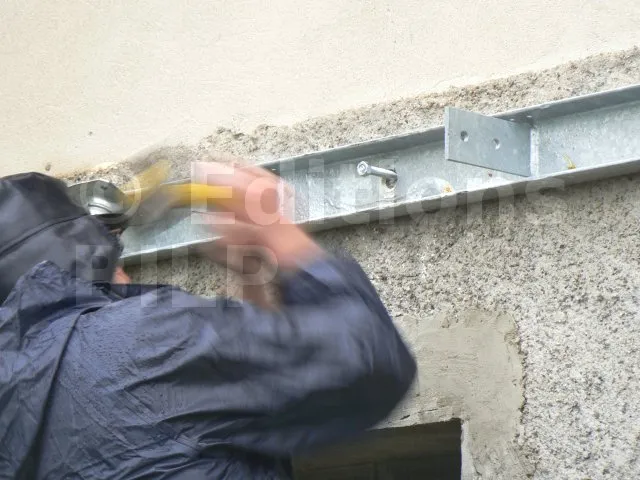

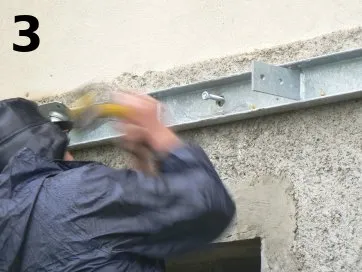

Enfoncer le goujon
On tape fort pour enfoncer le goujon qui s’écarte dans l’orifice. Ensuite on boulonne.

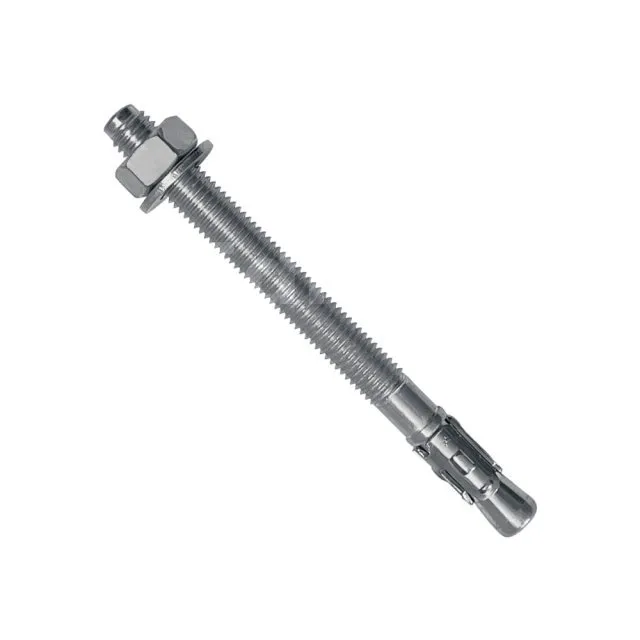

Goujons d’ancrage WA
Goujons d’ancrage WA

Idéal pour la fixation d'une muralière métallique

En savoir plus

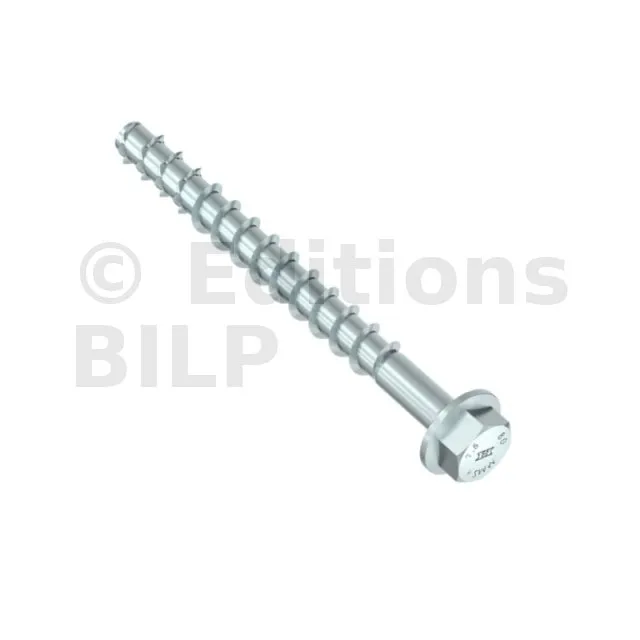

Vis d’ancrage béton à tête hexagonale avec embase
Vis d’ancrage béton à tête hexagonale avec embase

Les vis multi-monti sont idéales pour la fixation directe dans les maçonneries pleines

En savoir plus

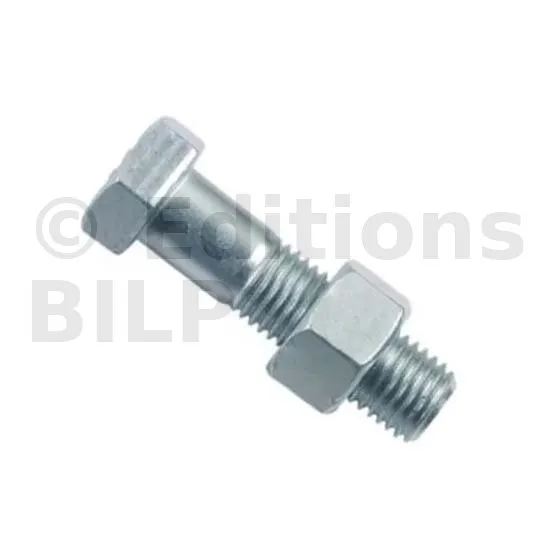

Boulonnerie (Tiges, écrous, rondelles, ...)
Boulonnerie (Tiges, écrous, rondelles, ...)

Pour les supports en maçonnerie creuse, on utilise les tiges filetées + résine de scellement chimique pour la fixation des muralières

En savoir plus

[...]

...Il y a une suite !
